Een radiator ophangen bij u thuis kunt u ook zelf doen. Hieronder wordt stap voor stap uitgelegd hoe u een radiator moet aansluiten, en worden tevens een aantal algemene tips gegeven voor het ophangen van een radiator.
Voorbereiding: draagkracht van de wand en locatie van de beugels
Eerst moeten de beugels waar de radiator in moet hangen aan de muur bevestigd worden. Voor de luchtcirculatie is het belangrijk dat er aan de boven- en onderkant minstens 10 centimeter vrij is. Daarnaast moet de radiator zo'n 5cm van de muur af hangen. De keuze of de radiator horizontaal of verticaal uitgevoerd moet worden, hangt af van de montagepunten en de ruimte onder het raam.
Beugels en ondersteuning op gipsplaat

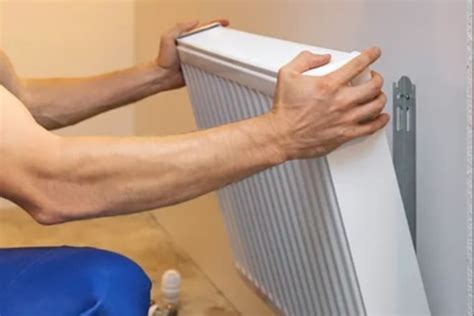

Vervolgens dient de radiator in de beugels gehangen te worden. Het ventiel voor de ontluchting dient naar boven gericht te zijn. Nu kan de ontluchtingskraan aangesloten worden. Zorg dat deze stevig vastzit en gebruik teflon-tape om de aansluiting volledig af te dichten. Zo voorkomt u lekkage. Hierna kunnenn de aftapkraan, de kraan en de afvoerverbinding aangesloten worden. Deze dienen simpelweg in de daarvoor bestemde openingen geduwd te worden. Ook hier geldt weer dat het belangrijk is om teflon-tape te gebruiken voor de afdichting.
Aansluiten op de verwarmingsketel en ringleidingen
Vervolgens moet de radiator op de verwarmingsketel aangesloten worden. Vaak wordt er bij verwarmingsketels bij de aan- en afvoer van het water gebruik gemaakt van zogenaamde ringleidingen. Om het warme water naar de nieuwe radiator te sturen dient een aftakking gemaakt te worden van deze ringleidingen naar de radiator. Hiervoor dienen leidingen met een doorsnee van 15mm gebruikt te worden. Bij het maken van de aftakking is het belangrijk dat de kortste weg naar de radiator wordt genomen, en dat er zo weinig mogelijk bochten in de leiding zitten. Indien u bochten moet maken kunt u hier het beste een buigtang voor gebruiken. De leiding dient met beugels aan de muur bevestigd te worden. Deze beugels mogen maximaal 1.2 meter uit elkaar zitten.
Aansluitingen op de radiator en fittingen
Sluit de aftakkingen van de ringleiding aan op de radiator. Schuif de leidingen in de desbetreffende aansluitingen en gebruik knelfittingen. Zorg dat de knelring en de moer om de leiding heen zitten en dat de moer stevig is aangedraaid. Het kan verstandig zijn om de maat van deze fittingen even te checken in de handleiding. Ze willen per verwarming nog wel eens verschillen.
Vullen en ontluchten van de radiator
Indien alles goed is aangesloten kan de radiator gevuld worden met water. Hiervoor dient de vulslang die bij uw CV-installatie hoort gebruikt te worden. Laat deze voor gebruik eerst vollopen met water via een normale waterkraan, zodat de lucht die in de slang zit niet in de radiator terechtkomt. Sluit vervolgens de slang aan op de CV-ketel en op de radiator en draai de kraan van de CV-ketel open. De radiator zal nu vullen met water. De radiator moet gevuld zijn tot aan de ontluchtingskraan, waarna deze dichtgedraaid dient te worden. Het is handig om dit met twee personen te doen zodat de ontluchtingskraan op tijd dichtgedraaid kan worden en het overtollige water opgevangen kan worden met een doekje. Indien het toch alleen gedaan moet worden dient de radiator steeds gedeeltelijk gevuld te worden waarna er telkens gecheckt moet worden hoe ver het water is. Zo kunt u de radiator vol laten lopen zonder dat de boel overstroomt omdat u niet snel genoeg bij het ontluchtingskraantje van de radiator kunt zijn.
Druk en luchtverwijdering
Tevens is het belangrijk om te zorgen dat de druk van de CV-ketel niet hoger komt dan 1,5 tot 2 bar. Is dit wel het geval moet de kraan weer dichtgedraaid worden totdat de druk voldoende is afgenomen. Het is verstandig om gedurende enkele dagen na de aansluiting van de radiator af en toe de ontluchtingskraan open te draaien zodat overtollig lucht uit de radiator kan ontsnappen. Check al uw nieuwe aansluitingen voor lekkage, en werk eventueel de plekken af waar een leiding door de muur of het plafond komt met een kunststof rozet.
Denkbaar scenario: gipswand met houten plaatbacking
Een veelgestelde vraag: kan een radiator van 220 x 50 cm op een gipswand worden opgehangen als de radiator leeggewicht circa 60 kilo is en er 4 bevestigingspunten zijn? Een mogelijke oplossing is het plaatsen van een houten plaat achter de radiator van 18 mm dikte die weer aan de gipswand bevestigd is middels holle wand pluggen. Op deze manier wordt het gewicht grotendeels verdeeld over de gipswand. Een horizontale of verticale positie van de radiator beïnvloedt de keuze voor bevestigingsmaterialen.
Specialisten verwarming kunnen je vast bepaalde bevestigingsmaterialen aanbevelen om dat voor elkaar te krijgen. Een plaat kan, als het niet anders lukt, maar deze ook vastzetten aan de staanders. Je zou ook kunnen kijken of je de gipswand ter plaatste van de radiator niet open kunt zagen om alsnog regels op de plaats van de radiatorsteunen te maken. Met de juiste planning en gereedschap kun je zware voorwerpen veilig op gipsplaat bevestigen. Zoek eerst het totale gewicht uit van wat u wilt opzetten, de dikte van de wandplaat en de noppenlocaties in de muur. Zo bepaalt u hoeveel gewicht de muur kan dragen.
Alternatieve bevestigingstechnieken
Je kunt overwegen een latje van staander naar staander te gebruiken, schroef vast in de staanders en ook in de gipsplaten met hollewandpluggen. Zo verdeel je het gewicht. Een radiator kan soms ook hangen aan staanders die op de vloer bevestigd zijn. Gebruik bij grotere radiatoren meerdere bevestigingspunten om de belasting gelijkmatig te verdelen.
Extra overwegingen bij renovatie en luchtdichtheid
Bij een renovatie met binnenisolatie en gipsplaten is het belangrijk na te denken over vochtwering. Plak geen dampscherm tegen de muur zonder maatwerk; gebruik een dampscherm waar nodig en zorg voor ventilatiemogelijkheden. Als er een oudere muur is zonder spouw, kan opstijgend vocht een rol spelen. Overweeg bij twijfel professioneel advies en controleer mogelijk of een frame of OSB-delen nodig zijn voor extra stevigheid.
Hoe bevestig je een radiator aan een gipsplaatwand?
Tabel: samenvatting van maatregelen en afstanden
| Onderwerp | Belangrijkste richtlijnen |
|---|---|
| Vrije ruimte rondom radiator | Minimaal 10 cm boven en onder; 5 cm van muur verwijderd |
| Beugelsafstand | Max. 1.2 meter uit elkaar |
| Aansluitingen | Teï¬on-tape bij afdichtingen; knelfittingen bij ringleiding |
| Vullen en ontluchten | Vullen tot ontluchtingskraan; ontluchten controleren |
| Druk in CV-systeem | Niet hoger dan 1,5-2 bar |
De specialisten kunnen je vast bepaald bevestigingsmateriaal aanbevelen om dat voor elkaar te krijgen. Een houten plaat kan, als het niet anders lukt, maar deze ook vastzetten aan de staanders. De oplossing met een houten plaat is een heel goede. Die houten plaat kun je vastschoeven in de regels van de wand en eventueel nog vastlijmen met montagekit. Je wilt nu gips plaatsen, en daarna een stuk plaat over waar de verwarming komt.
