Radiatoren vormen samen met leidingen en een cv-ketel een gesloten circuit, waar warme vloeistof doorheen stroomt. Een radiator is in technisch jargon een warmtewisselaar. Het zorgt ervoor dat er warmte aan de ruimte wordt afgegeven. Maar hoe werkt zoiets vanzelfsprekends als een radiator?
Opwekking en het geheel van het verwarmingssysteem
Opwekinstallatie: Om warmte op te wekken voor de verwarming heb je een warmteopwekker nodig. Die werkt vaak met (aard)gas of elektriciteit, zoals een cv-ketel of warmtepomp. Sommige woningen hebben geen opwekinstallatie. Dan wordt de centrale verwarming geregeld door een warmtenet of door een centrale opwekinstallatie, bijvoorbeeld in een appartementencomplex.
1. Opwekinstallatie
- Een cv-ketel genereert warmte door verbranding van gas of propaan. De warmtewisselaar verwarmt het water dat door het systeem circuleert.
- Hr-ketels gebruiken rookgassen opnieuw in het proces via condensatie voor extra rendement.
- Warmtepompen worden steeds vaker gebruikt, soms in combinatie met de cv (hybride) of als zelfstandige all-electric installatie.
- Bij vloerverwarming werkt het systeem door watergedragen leidingen die de vloer verwarmen; bij elektrische vloerverwarming gaat het om verwarmingskabels of matten.
Leidingen en circulatie
Nadat de cv- of warmtepomp het water heeft opgewarmd, pompt een cv-pomp het warme water door de cv-leidingen naar het afgiftesysteem. De circulatiepomp zorgt ervoor dat het water door het verwarmingssysteem circuleert. De verdeling van warmte over het hele systeem is afhankelijk van de opstelling van radiatoren, convectoren en eventuele vloer- of wandverwarming.
2. Leidingnetwerk
- Moderne systemen hebben parallel geplaatste radiatoren: elke radiator is verbonden met koude en warme leidingen die rechtstreeks van en naar de cv-ketel gaan.
- Oude systemen hebben vaak één leidingstelsel waardoor de doorstroming per radiator minder direct regelbaar is.
- Waterzijdig inregelen zorgt voor een gelijke warmteverdeling over alle radiatoren en vloerverwarming.
Afgiftesysteem: radiatoren, convectoren en vloerverwarming
Het afgiftesysteem bestaat uit radiatoren, convectoren, vloerverwarming of combinaties hiervan. De werking is vergelijkbaar: het warme water verwarmt de omgevende lucht zodat deze stijgt en zo de ruimte verwarmt. Convectoren hebben meestal een buis met ribben en werken vrijwel hetzelfde als radiatoren, maar zijn vaak lager in constructie.
3. Afgiftesysteem
- Radiatoren en convectoren warmen lucht op, laten deze stijgen en verdelen zo de warmte in de ruimte.
- Vloerverwarming verwarmt de ruimte via leidingen in vloer of wand; het water circuleert door deze leidingen en verwarmt de onderliggende structuur die warmte af geeft aan de ruimte.
- De temperatuur in elke ruimte kan per kamer geregeld worden met thermostaatkranen en kamerthermostaten.
Met behulp van thermostaatkranen wordt per ruimte de temperatuur geregeld. De kamerthermostaat geeft een signaal aan de ketel als deze moet branden. Als de woonkamer op de gewenste temperatuur is, stopt de ketel omdat de kamerthermostaat leidend is. Slimme thermostaatkranen kunnen de cv-ketel per kamer aansturen, waardoor alleen de gewenste ruimtes op de ingestelde temperatuur worden gehouden en energie wordt bespaard.
Installatietechnieken en onderhoud
Regelmatig onderhoud van de cv-ketel is belangrijk voor veiligheid en efficiëntie. Een gecertificeerde installateur voert onderhoud uit en controleert rookgasafvoer, lekkages, bewegende delen, luchtcirculatie en waterdruk. Lucht in radiatoren kan storingen veroorzaken; ontluchten is meestal nodig en helpt om oxideren van leidingen te voorkomen.
Boekhoudend advies: een goed ingestelde verwarming is comfortabeler en bespaart 10 tot 15% energie. Boosters (ventilatoren) of radiatoren met ingebouwde boosters verhogen de warmteafgifte en zorgen voor snellere warmtetoename in de ruimte. Voor vloerverwarming gelden specifieke overwegingen: lagere watertemperaturen en apart te regelen zones vereisen een goede verdeling en regelingen met een verdeler en eventueel een modulerende ketel of warmtepomp.

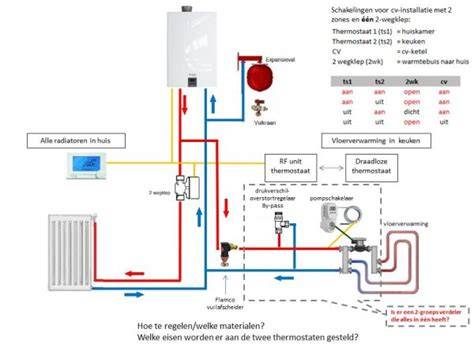

Vloerverwarming in combinatie met radiatoren
Er zijn twee hoofdtypen vloerverwarming: watergedragen (leidingen in de vloer) en elektrische vloerverwarming (kabels of matten). Watergedragen vloerverwarming werkt het beste in combinatie met een modulerende HR-ketel of een warmtepomp. De beste combinatie is een goed geïsoleerde woning, een moderne modulerende HR-ketel, een verdeler met zone-regeling en een slimme thermostaat die de vloertemperatuur reguleert. Grote renovaties of nieuwbouw kunnen volledig worden ingericht op lagetemperatuurverwarming.
Kan ik mijn bestaande cv-ketel op vloerverwarming aansluiten? Vaak wel via een verdeler, maar oudere ketels kunnen minder efficiënt zijn bij lage temperaturen. Een hybride oplossing (warmtepomp plus cv-ketel) is ook mogelijk: warmtepomp neemt de basistaken over en de cv-ketel springt bij koude periodes bij.
Installatieprijzen en planning
De prijs van een complete CV-installatie voor een bescheiden woning ligt rond de €7500, met variaties afhankelijk van materialen en installatiebureau. Een professionele installatie vereist doorlopen inregelwerk en advies waarna de systeeminstelling exact kan worden afgestemd op jouw woning. Prijzen voor warmtepompen variëren doorgaans tussen €7500 en €25.000, afhankelijk van capaciteit en merk.
Radiatoren variëren in type en prijs: buisradiatoren, paneelradiatoren en speciale toepassingen zoals badkamerradiatoren. Bij renovatie of nieuwbouw kan het installatiebedrag doorzones en thermostaatkruises beïnvloed worden. Een correcte plaatsing van radiatoren tegen buitenmuren vergroot de warmtespreiding; isolatie onder de radiator helpt warmteverlies te verminderen. Ook radiatorfolie kan nuttig zijn om warmteverlies te beperken.
Veelgestelde vragen en praktische tips
- Een goed onderhouden cv-installatie verkleint de kans op storingen en verlaagt het verbruik.
- Watergedragen vloerverwarming biedt een gelijkmatige warmteverdeling en is doorgaans energiezuiniger dan elektrische systemen, vooral in combinatie met een warmtepomp.
- Elektrische vloerverwarming is geschikt voor kleine ruimtes of bijverwarming en kan niet op een cv-ketel aangesloten worden.
- Een modulerende cv-ketel past zijn vermogen aan op de warmtevraag en verhoogt zo comfort en efficiency.
- Boosters op radiatoren kunnen de warmteafgifte versnellen, maar modernere radiatoren met ingebouwde boosters zijn ook beschikbaar.
- Bij geluiden of koude onderkant van radiatoren kan lucht in de radiator zitten; dit kan ontlucht worden en voorkomen storingen.
Basisprincipes van stoomverwarmingssystemen (HVACR)
Samenvatting per stap
- De cv-ketel verwarmt water via de warmtewisselaar door verbranding van gas of door gebruik van een warmtepomp.
- Het warme water wordt door de circulatiepomp door de leidingen naar de radiatoren en/of vloerverwarming gepompt.
- De radiatoren geven warmte af aan de ruimte via convectie; warme lucht stijgt en koude lucht wordt aangezogen.
- Het afgekoelde water keert terug naar de ketel om opnieuw opgewarmd te worden, waardoor een gesloten kringloop ontstaat.
- De kamerthermostaat en thermostaatkranen regelen per ruimte de temperatuur; slimme kranen optimaliseren per-ruimte verwarming.
- Regelmatig onderhoud voorkomt storingen en verhoogt veiligheid en efficiëntie van het systeem.
Onderhoud en tips voor betere efficiëntie
Voor optimale werking: houd radiatoren vrij van belemmeringen, laat het systeem waterzijdig inregelen, en overweeg zone-regeling en klokthermostaten. Een goed afgesteld systeem kan leiden tot aanzienlijke energiebesparing en meer comfort in huis. Bij renovaties of vervanging kun je kiezen voor lage temperatuur radiatoren en een ontwerp dat past bij lage temperatuurniveaus in combinatie met een warmtepomp.
