CV LeidingenIn dit onderdeel van Mijnkluswijzer.nl wordt uitgelegd gegeven hoe u zelf cv-leidingen kunt aanleggen. Wanneer er een nieuwe radiator wordt geplaatst of de cv-ketel komt op een andere plek te hangen, zal de cv-leiding aangepast moeten worden. Op iedere verdieping van uw woning moet een hoofdaanvoer- en hoofdafvoerleiding aanwezigzijn die direct naar de cv-ketel gaat. Hiermee wordt het water naar de radiatoren gebracht. De hoofd cv-leiding (aan/afvoer) heeft een diameter van 22mm. De cv-leiding (aftakkingen) naar de radiatoren heeft een diameter van 15mm.
Voor cv-leiding wordt meestal cv-buis (staal/kunststof). Al wordt de laatste jaren toch weer vaker gekozen voor Koper. De CV LeidingEen CV leiding kan tegenwoordig ook goed online gekocht worden, dit kan bij een Bol. Beide winkels hebben een ruim assortiment in CV Leidingen en in toebehoren ( als pijpensnijders, T-koppelingen, etc. )
Stalen CV leiding aanleggen
- Benodigdheden voor het aanleggen van een stalen CV Leiding
- 15 MM Stalen CV Leiding
- T- Koppeling
- Pijpensnijder
- Knelkoppelingen
- Pijpbeugels
Als u een nieuwe radiator gaat plaatsen, moeten er twee cv-leidingen naar toe worden gebracht. Een is voor de aanvoer en de andere voor de retour van het cv water. De cv-leiding naar de radiator heeft altijd een diameter van 15mm. Door middel van een T-koppeling 22x15x22mm knel maakt u de aftakking van de hoofdleiding (22mm) naar de radiator. Zorg ervoor dat de radiator zo dicht mogelijk bij de hoofdleiding zit. Daarnaast is het aan te raden om zo weinig mogelijk bochten te gebruiken, zodat het water goed kan doorstromen. Met behulp van een buigijzer kunt u de cv-leidingen buigen.
De cv-leiding is het beste op maat te maken met een pijpensnijder. Zorg dat de cv-buis de juiste lengte heeft, zodat tikken/klapperen van de cv-buis wordt voorkomen. Met knelkoppelingen (messing of chroom) wordt de leiding gemonteerd. Daarna zet u de cv-leiding vast met pijpbeugels met inlage (rubbers) aan de muur. Plaats de beugels niet te strak om de cv-leiding, zodat de cv-leiding kan uitzetten en krimpen.
Kunststof CV leiding aanleggen
- 15 MM Kunststof CV Leiding
Tegenwoordig wordt er niet alleen maar gebruik gemaakt van stalen cv-leidingen, maar zijn kunststof cv-leidingen er in opkomst. Vanwege de hoge metaalprijzen worden kunststof cv-leidingen veel toe gepast. Daarnaast is de verwerking vaak sneller. Kwalitatief is er geen verschil en kunt u zelf kiezen of u gebruikt maak van stalen of kunststof cv-buis. Vaak is het wel zo dat u voor kunststof leidingen speciaal gereedschap dient aan te schaffen of te huren. Wanneer u in het hele huis cv-leiding moet aanleggen, is het meestal goedkoper om met kunststof leidingen te werken. Wanneer het om één radiator gaat, zijn de kosten vaak te hoog omdat u de aanschaf van het gereedschap er dan niet uithaalt.
Daarnaast wordt kunststof cv-leiding alleen gebruikt op plekken dat het niet in het zicht is (in muren/vloeren). Naar de radiator toe, gaat men verder met stalen cv-buis. Dit ziet er vele malen netter/mooier uit. Hiervoor zijn overgangskoppelingen verkrijgbaar om dit mogelijk te maken.
Cv-leiding aanleggen in de muur of vloer
- cv installatie aanleggen schema
Als u cv-leiding in de muur of vloer wilt weg werken, is het aan te raden om met kunststof cv-buis te gaan werken. Daarnaast dient u om de cv-buis een mantelbuis aan te brengen voor het uitzetten/krimpen van de cv-leiding. Hiermee voorkomt u dat de vloer of muren gaan scheuren/barsten door de werking van de cv-buis. Laat de cv-buis minimaal 4 cm uit de muur / vloer steken, zodat u voldoende ruimte heeft om een koppeling op de cv-buis aan te brengen.
Bij cv-leiding aanleggen in de muur of vloer, is het af te raden om knelkoppelingen toe te passen. Knelkoppelingen kunnen nog wel eens gaan lekken. Als deze zijn ingebouwd, kunt u er niet meer bij en zult u moeten gaan breken om de lekkage te verhelpen.
Wanneer een cv-leiding door de muur of vloer gelegd moet worden, boor het gat dan iets groter zodat er een mantelbuis om de cv-leiding heen past. Vaak wordt bij een leiding van 22mm een gat van 25mm geboord en bij een leiding van 15mm een gat van 18mm. Bekijk de top 10 Boormachines bij Bol.com indien je nog geen goede boor thuis hebt.
Wij hebben ook uitgebreide klusgidsen geschreven over het aanleggen van elektrische vloerverwarming en CV / Reguliere Vloerverwarming.
Optioneel: CV-leiding isoleren
Probeer waar mogelijk is de cv-leiding te isoleren met buisisolatie. Door de cv-leiding te isoleren, zal het water minder snel afkoelen waardoor de radiator meer warmte afgeeft. De ruimte is dan sneller op temperatuur en dit bespaart u in de stookkosten. Leiding isolatie is eenvoudig ook online te verkrijgen.
CV-leiding maakt raar geluid
Het kan gebeuren dat cv-leidingen gaan tikken of andere rare geluiden gaat maken. Dit komt dan omdat de cv-leiding te strak in de pijpbeugels zitten en geen ruimte hebben om uit te zetten of te krimpen. Gebruik daarom ook altijd pijpbeugels met een rubberen inlage om dit te voorkomen. Daarnaast moeten de gaten in de vloer waardoor de cv-leiding gaat, voldoende groot zijn. Bij een cv-leiding van 22mm dient het gat 25mm te zijn en bij een cv-leiding van 15mm is de gat grote 18mm. Het eerste stuk leiding vanaf de ketel is meestal 22 mm of 28 mm, tot de eerste aftakking of etage waar meerdere aftakkingen gemaakt moeten worden. Daarna worden de leidingen 15 mm tot aan de radiatorkraan en radiatorkoppeling. De retour- en aanvoerleiding op dezelfde dikte houden om opbouw van druk en geluidsproblemen te voorkomen. De meest gebruikte buis voor centrale verwarming is de CV-buis, maar ook de kunststof PPI-buis en -fittingen zijn uitermate geschikt. De buizen worden bevestigd met de speciale dubbele CV-beugels of eventueel de enkele penbeugel. Ook voor CV en PPI-buis is het nodig om bij doorvoeren door de muur of vloer of in de muur mantelbuis te gebruiken. Dit voorkomt uitzettingsgeluiden en inwerking van het cement op de buis. Ook breuklijnen op de muur of tegels worden door de mantelbuis voorkomen.

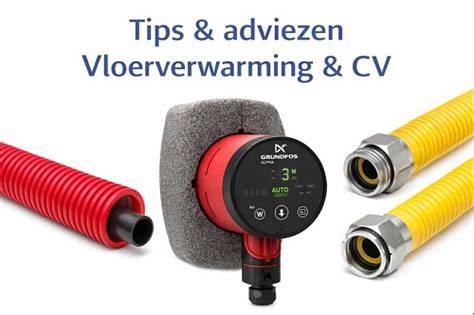

Het is bij het aanleggen van een CV-installatie van belang dat de installatie goed is te ontluchten. Dit betekent dat er tijdens het aanbrengen van de buizen geen punten ontstaan waar lucht blijft hangen. Buigen van de leiding met een buigijzer (bij PPI met de hand of föhn) heeft de voorkeur boven het gebruik van knieën. Mantelbuizen beschermen leidingen, voorkomen slijtage en maken uitzetting/krimp mogelijk. CV mantelbuis wordt toegepast om leidingen onder de dekvloer te beschermen en ruimte te geven voor uitzetting en krimp. Klanten slaan mantelbuis soms over om kosten te besparen, maar dat kan later voor problemen zorgen. Zonder mantelbuis kan een leiding niet vrij bewegen bij temperatuurverschillen, wat spanningen in de vloer en leiding veroorzaakt. Wij zien regelmatig dat klanten een te kleine mantelbuis kiezen waardoor de leiding niet soepel door de buis loopt.
Bij een renovatiewoning ontstond jaren na oplevering een beschadiging aan een leiding onder de vloer. Omdat de installateur destijds een ruime mantelbuis had toegepast, kon de leiding vervangen worden zonder de vloer open te breken. Voor een nieuwbouwwoning leverde Vervelde complete mantelbuistrajecten voor vloerverwarming, warmtapwater en CV-leidingen. Bij een duurzame woning werden alle hoofdleidingen naar de warmtepomp en verdeler uitgevoerd in mantelbuis. Vervelde levert mantelbuis, Alu-pers systemen, vloerverwarmingsmaterialen, CV-componenten en installatiematerialen voor woningbouw, utiliteit en renovatieprojecten.
„Ik had totaal geen beeld over hoe en wat me te wachten stond”, zegt Margareth Gouma (61), een van de bewoonsters van Swinstaete wooncomplex voor senioren in Zwijndrecht uit 1990. NovaTube is hier bezig om de cv-leidingen te vervangen. „Er werden allerlei karretjes naar binnen gereden. Ik dacht: nu gaan we het krijgen. De vloer zal wel opengebroken worden. Dat wordt een nieuwe vloer. Maar niets van dat alles. Minimale overlast en rommel. Het is bewonderingswaardig hoe de mannen van NovaTube aan het werk zijn. Ik kijk mijn ogen uit. Ik weet nog van vroeger, dat er veel gebroken moest worden als je centrale verwarming kreeg. Dit is een hele verbetering. In een halve dag is alles klaar. Chapeau voor deze mannen.”
NovaTube voorziet 122 appartementen van Swinstaete van nieuwe leidingen. Het bedrijf doet 2 appartementen per dag, 8 per week. Ze zijn dus zo’n 16 weken bezig met deze opdracht. De verwachting is dat de werkzaamheden half juli klaar zijn. „Voorlopig hebben de bewoners nog een cv-ketel, maar ze gaan over op een HVC-bodemwarmtepomp”, vertelt Theo Dirkson van NovaTube uit Limmen. „Daarvoor moeten de leidingen schoon zijn, want er mag geen vuil in zitten om de nieuwe installatie optimaal te laten werken. Ook de hoogtemperatuur radiatoren in alle appartementen worden vervangen. Er komen nieuwe radiatoren voor laagtemperatuur verwarming. De huidige buizen worden vervangen door de Maincor-buis. Dit is een zuurstofdichte meerlagenbuis. Die is onder andere geschikt voor laagtemperatuur verwarming onder andere via bronverwarming. Stel dat we te maken hadden met stadsverwarming, dan hadden we koperen gevoerde leidingen moeten gebruiken vanwege de hogere temperatuur. Maar dat is hier niet aan de orde.”
Dirkson heeft in de 19 jaar dat hij met NovaTube van start gegaan is al talloze leidingen vervangen door het hele land. „Destijds, bij mijn vorige werkgever hadden we een klus waarbij cv-leidingen vervangen moesten worden. Dat was een heel gedoe met hakken en breken. Dat moet anders kunnen, vond ik. Na heel wat denkwerk en proberen is zo een apparaat ontwikkeld, de zogenoemde leidingentrekker. Hiermee trekken we de oude leidingen uit de buizen en brengen we de nieuwe leidingen in. Een voorwaarde is wel dat de leidingen in een mantelbuis liggen. Ik ben drie jaar bezig geweest om een geschikte kabel te vinden waarmee je kunt drukken en trekken. Daar heb ik in 2007 patent op aangevraagd. Vroeger deden we verschillende installatiewerkzaamheden. Tegenwoordig houden we ons alleen nog bezig met leidingen vervangen.”
De leidingen worden bij de verdeler losgeknipt. Aan het begin van de leiding wordt een schroefdraad geboord. Daar gaat de norzle in waaraan de trekkabel zit. Deze trekt de nieuwe vijflaags Maincor kunststof leiding door de buis. Bij de radiator komt de nieuwe leiding tevoorschijn. Dirkson heeft een boor gemaakt die tot 6 meter in een mantelbuis in de cementdekvloer kan boren. „We hebben ook speciale apparatuur met een zender om koppelingen in de vloer te traceren. „Je hoeft de vloer niet open te halen. Op de plek van de koppeling maak je een klein gaatje om de koppeling te vervangen”, aldus Dirkson. „We gebruiken alleen perskoppelingen als verbinding van de leidingen op de verdeler en radiatoren. Prijstechnisch is dit wel wat duurder, maar we hoeven eigenlijk nooit terug vanwege een ‘zwetende’ koppeling.”
Magnetietvorming oorzaak lekkage
Veel woningen en appartementen die tussen eind jaren 70 en eind jaren 90 gebouwd zijn, hebben te maken met diffusieproblemen, verroeste, verstopte of losgetrokken cv-leidingen, doordat de bestaande kunststof en/of butyleenleidingen niet diffuus dicht zijn. Omdat ze zuurstof doorlaten, ontstaat er magnetietvorming in de buizen. Hierdoor raken de leidingen verstopt en slibt alles dicht. „Dan staat de cv-ketel op volle toeren te draaien, maar worden de radiatoren niet meer warm”, legt Dirkson uit. „Uiteindelijk gaan de buizen lekken. De eerste lekkages vormen zich bij de aansluitpunten. Wanneer mensen een nieuwe cv-ketel aanschaffen, adviseren we ook altijd om de leidingen te laten controleren.
