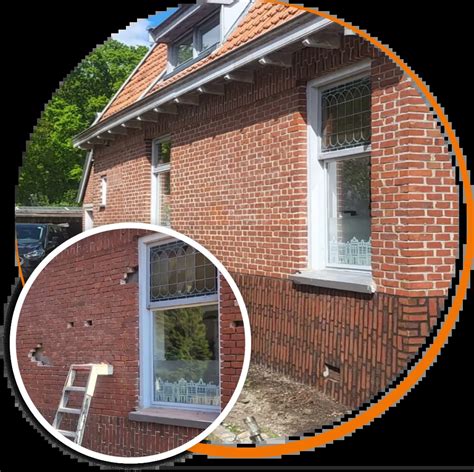

Bij historische baksteenconstructies komen verschillende vormen van schade voor. Zo is scheurvorming een veelvoorkomend probleem, maar ook afpoederen, afschilferen en afbrokkelen van baksteen en mortel treden regelmatig op. Baksteenconstructies zijn onderhevig aan natuurlijke verwering en veroudering, en wind en water leiden op de lange duur tot schade aan baksteenmetselwerk. Veranderingen in de ondergrond en fundering kunnen leiden tot zettingen in de constructie, waardoor er scheuren kunnen ontstaan. Door veranderingen in de directe omgeving van historische gebouwen of door een andere belasting kan er een versnelde aantasting ontstaan, evenals door bouwkundige ingrepen die verkeerd zijn uitgevoerd.
Het baksteenmetselwerk bepaalt het karakter van monumenten door het metselverband, het formaat en de textuur van de steen. Daarnaast zijn voegwerk, patina en afwerkingen bepalend voor de historische waarden. Bij herstel is het essentieel de relatie tussen deze aspecten niet uit het oog te verliezen en zo veel mogelijk historisch metselwerk te behouden. De eerste stap bij schade is het vaststellen van de oorzaak. Pas daarna volgen herstelwerkzaamheden, afhankelijk van de aard van de schade en het schadebeeld.
Historische bouwmaterialen en metselverbanden
Het bouwmateriaal baksteen werd vanaf de tweede helft van de twaalfde eeuw in de Lage Landen opnieuw toegepast. De fabricage begon in het noorden en verspreidde zich vervolgens over het hele land. Door de variaties in grondstoffen en productie was de kwaliteit van bakstenen onregelmatig. In de zeventiende eeuw werd het productieproces beter beheerst, waardoor een vrij egale kleur werd verkregen. In de begintijd waren bakstenen fors van formaat, bekend als kloostermop, met afmetingen tot circa 38 cm lang, 18 cm breed en 12 cm hoog. Rond de zestiende eeuw werd het formaat verminderd en kwam er meer beheersing in het productieproces door machinaal vormen, ringoven en later tunneloven.
Vroeg baksteenmetselwerk werd vaak uitgevoerd in Vlaams verband; later ontwikkelde zich kruisverband, waarbij de strekkenlaag werd afgewisseld met halve strekkenlagen en koppenlagen. Aanvullend bestaan er verschillende varianten zoals kettingverband en Noors verband. Het halfsteensverband is een veelvoorkomend historisch verband, terwijl ook de toepassing van klezoren (uiterlijke kop- en staande lagen) deel uitmaakt van de ambachtelijke tradities. Afwerkingen zoals sausen, oliën, schuren en ribbelen van baksteen zijn gebruikelijk, evenals het gebruik van afwijkende kleuren, verglaasde stenen en natuursteen als ornamenten. Het ontstaan en de dialoog tussen baksteenmetselwerk en voegwerk bepalen mede de historische waarde van een gebouw.
Schadeoorzaken en typen scheuren
Scheurvorming heeft vaak een constructieve oorzaak, maar kan ook voortkomen uit bouw- of materiaaltechnische problemen. Zettingen zijn verticale verplaatsingen als gevolg van veranderingen in ondergrond of fundering, waardoor scheuren ontstaan. Thermische spanningen door temperatuurswisselingen, verschillen in uitzettingscoëfficiënt tussen materialen en zoninstraling kunnen leiden tot scheurvorming. Veranderingen in de grondwaterstand, bodemdaling, wortelgroei, en trillingen door graafwerkzaamheden of verkeer dragen eveneens bij aan schade. Roestende verankeringen en doken kunnen metselwerk uit elkaar drukken, terwijl zoutbelasting en vochtigheid scheurvorming kunnen verergeren. Het is cruciaal vast te stellen wat de oorzaak is voordat herstelwerkzaamheden worden gestart.
Scheuren kunnen stabiel of dynamisch zijn. Een stabiele scheur kan bij sommige omstandigheden geen onmiddellijke behandeling vereisen, terwijl dynamische scheuren vaak herstelmaatregelen vereisen. Het monitoren van scheuractiviteit kan met een scheurmeter, terwijl in sommige gevallen lokaal gips kan worden gebruikt om scheuren tijdelijk af te dichten. Veranderingen in belasting, zoals extra verdiepingen of aan- of opbouw, kunnen de situatiedynamiek beïnvloeden en leiden tot toekomstige schade veroorzaakt door overbelasting of ongelijke belasting.
Herstelstrategie en vakbekwame aanpak
Bij herstel van historisch baksteenmetselwerk is het doel het zo veel mogelijk behouden van het oorspronkelijke metselwerk, waarvan de relatie tussen het metselwerk, voegwerk, afwerking en patina centraal staat. De herstelmethode wordt bepaald door zowel de oorzaak van de schade als het schadebeeld. Vier hoofdtypen herstelmaatregelen komen vaak voor: stabilisatie van scheuren, reconstructie of vervanging van beschadigde onderdelen, vervanging van verzwakte verbindingen en aanpassingen aan de onderliggende structuur om toekomstige zettingen te voorkomen. De keuze hangt af van de mate van instabiliteit en de betekenis van de constructie in het monumentale geheel.
In de praktijk kunnen er extra complicaties optreden wanneer delen van het metselwerk zijn vervangen of afgedekt met een nieuwe buitenschil van anders soort steen en mortel. Vaak zijn deze buitenschillen niet adequaat verankerd aan de kern, wat extra risico’s met zich meebrengt. Thermische werking blijft een belangrijke factor; grote temperatuurverschillen kunnen scheuren veroorzaken, vooral bij gevels met verschillende materialen of oriëntaties. Dilatatievoegen en voldoende mortelwerking zijn cruciaal om spanningen te kunnen opnemen.
Voegwerk en voegovergangen op snelwegen
In bijna iedere weg komen voegovergangen tegen. Deze voegen vangen bewegingen op door temperatuuruitzetting en trillingen door verkeer op bruggen en viaducten. Ze bestaan vaak uit bitumen of staal met beton, afhankelijk van wegtype en omgevingseisen. Stalen voegovergangen hebben een langere levensduur maar kunnen roesten, wat de onderliggende constructie kan beschadigen. Bitumen-voegen zijn meestal korter levensduur en vertonen sneller spoorvorming door zwaar verkeer. Op snelwegen wordt vaker staal toegepast, wat langere onderhouds- en vervangingscycli met zich meebrengt.
Vervanging van voegovergangen gebeurt meestal in het weekend om de verkeersimpact te minimaliseren. Het proces omvat het verzamelen van tekeningen, verwijdering van oud voegmateriaal met hogedrukwaterstralen, en het nauwkeurig plaatsen van een nieuwe voeg, gevolgd door asfaltherstel. De tijdsduur kan variëren van ongeveer 36 uur tot kortere of langere periodes afhankelijk van onvoorziene omstandigheden. Een voorbeeld: op de A15 bij Ridderkerk is een voegovergang in een weekend vervangen tijdens een evenement, hetgeen planning en coördinatie vereiste.
Praktische stappen voor inspectie en monitoring
Bij schade aan metselwerk dient eerst een visuele inspectie te worden uitgevoerd door een deskundige om de soorten onderzoek te bepalen die nodig zijn. Een zorgvuldige diagnose is essentieel voordat herstelwerkzaamheden beginnen. Het monitoren van scheuractiviteit met een scheurmeter of periodieke inspecties kan helpen bij het beslissen over verdere ingrepen. Het doel is altijd om zo veel mogelijk historisch metselwerk te behouden en de integriteit van de constructie te waarborgen.
Toepassingen en praktijkvoorbeelden
Historische baksteenmetselwerkfiguren zoals kruisverband, halffsteensverband en klezoor laten zien hoe metseltechnieken zich door de eeuwen heen ontwikkelden. Decoratieve elementen en specifieke metselverbanden dragen bij aan de identiteit van gebouwen zoals forten en monumentale panden. Bij herstelwerkzaamheden is het van belang de relatie tussen het metselwerk en voegwerk te bewaren, zodat de waarde van het historisch erfgoed behouden blijft.
| Type schade | Oorzaak | Herstelaanpak |
|---|---|---|
| Scheuren door zettingen | Veranderingen in ondergrond/fundering | Beoordeling; stabilisatie; eventueel reconstructie |
| Thermische scheuren | Temperatuurverschillen, verschillende materialen | Toepassen of aanpassen van dilatatievoegen; mortelkeuzes afstemmen |
| Roestende verankeringen | Roest van staal, doken, ringankers | Verankeringen verwijderen of vervangen; inspectie van kern |
