Radiatoren voor de Badkamer: Een Complete Gids voor Keuze en Aansluiting

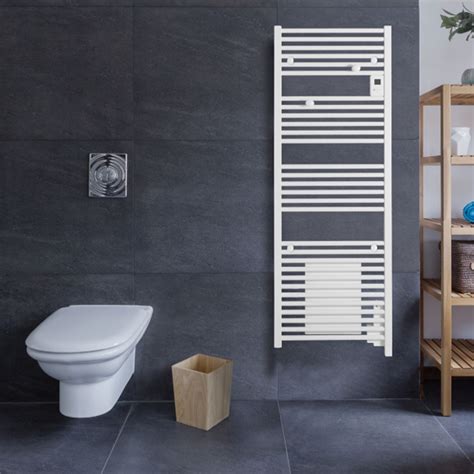

Belang van Speciale Coatings voor Badkamerradiatoren

Bij de keuze voor radiatoren in de badkamer wordt vaak direct gedacht aan designradiatoren om de ruimte compleet te maken, of aan de populaire handdoekradiator, waar steeds vaker voor wordt gekozen. Echter, het meest cruciale aspect van een badkamerradiator is dat het een afgewerkt product moet zijn met een speciale coating. Deze coating zorgt ervoor dat de radiatoren bestand zijn tegen vocht, wat essentieel is in een vochtige omgeving zoals de badkamer.

De Veelzijdigheid van Designradiatoren en Handdoekradiatoren

Zowel de handdoekradiator als de designradiator zijn populaire keuzes voor de badkamer. De term designradiator is echter erg breed en subjectief, afhankelijk van persoonlijke voorkeur. Sommigen beschouwen een radiator met een bovenrooster als een designproduct, terwijl anderen dit alleen vinden voor radiatoren met een vlakke voorplaat. De verticale handdoekradiator wordt ook vaak als een designproduct gezien, hoewel dit niet universeel wordt erkend. Het is daarom belangrijk om duidelijk te bepalen welk model u precies zoekt.

Aandachtspunten bij de Aanschaf van Badkamerradiatoren

Bij het selecteren van radiatoren voor de badkamer is het van groot belang om te controleren of deze behandeld of afgewerkt zijn met een vochtbestendige coating die geschikt is voor vochtige ruimtes. Door deze eis is het aantal geschikte badkamerradiatoren aanzienlijk kleiner in vergelijking met standaard paneelradiatoren of verticale radiatoren. Het is weliswaar mogelijk om een gewone paneelradiator of verticale radiator in de badkamer te installeren, maar de kans op roestvorming en daaropvolgende scheurtjes in de lak is groot. Dit kan tevens leiden tot het vervallen van de garantie, aangezien fabrikanten vaak expliciet vermelden dat deze radiatoren niet geschikt zijn voor vochtige ruimtes.

Toch worden er met regelmaat designradiatoren zonder de specifieke vochtbestendige coating in badkamers geplaatst. Dit is dan een weloverwogen keuze, waarbij men accepteert dat de radiator kan gaan roesten. Dit kan dan eenvoudig worden aangestipt of behandeld, of men kiest ervoor om op termijn een nieuwe radiator te plaatsen.

Het Aansluiten van Badkamerradiatoren: Aansluitingen en Thermostaatkranen

Wanneer u weet welke radiator u wilt, rijst de vraag hoe deze aangesloten moet worden. Dit is afhankelijk van de aanvoer en retour van de leidingen. Indien de leidingen van boven komen, is het raadzaam om een radiator met een bovenaansluiting te kiezen. Daarnaast wordt het sterk geadviseerd om bij badkamerradiatoren altijd een thermostaatkraan aan te schaffen. Hiermee kunt u de temperatuur in de badkamer nauwkeurig regelen en een aangename warmte garanderen. De kraan steekt doorgaans iets uit aan de voor- of zijkant van de radiator.

Het Bepalen van Aanvoer- en Retourleidingen

Om de juiste aansluitmogelijkheden voor uw radiator te bepalen, is het essentieel om te weten waar de aanvoer- (warm water naar de radiator) en retour- (koud of afgekoeld water uit de radiator) leidingen zich bevinden of zullen bevinden. Als u niet zeker weet welke leiding de aanvoer is en welke de retour, kunt u dit eenvoudig testen. Laat de radiator even afkoelen, zet vervolgens de centrale verwarming (hoog) aan en voel welke van de twee leidingen als eerste warm wordt. Dit is de aanvoerleiding; de andere leiding is dan automatisch de retour.

Nieuwe versus Bestaande Leidingen en Aansluitcodes

Bij de aanleg van een complete nieuwe installatie heeft u doorgaans meer flexibiliteit en kunt u zelf bepalen waar de leidingen in de radiator moeten komen, in overleg met uw installateur. Voor het bepalen van de benodigde aansluitcode is het belangrijk om te weten welke aansluitmogelijkheden er bestaan. De in- en uitgangen op radiatoren hebben standaard nummers (van 1 tot en met 8 en MO/MB). De aansluiting van een radiator wordt vaak weergegeven als een cijfercombinatie, waarbij het eerste cijfer staat voor de aanvoer en het tweede cijfer voor de retour.

Aansluitvoorbeelden voor Horizontale Radiatoren

Voor horizontale radiatoren waarbij de leidingen parallel lopen (vaak op 50 of 35 mm van elkaar) naar de radiator toe:

• Indien de aansluitingen linksonder in de radiator moeten komen, kiest u aansluitcode 11.
• Indien de aansluitingen rechtsonder in de radiator moeten komen, kiest u aansluitcode 88.
• Indien de aansluitingen midden onder in de radiator moeten komen, kiest u aansluitcode MO (soms ook MM genoemd).
• Indien de aansluitingen rechts naast de radiator moeten komen (enkelzijdige aansluiting), kiest u aansluitcode 67.
• Indien de aansluitingen links naast de radiator moeten komen (enkelzijdige aansluiting), kiest u aansluitcode 32.
• Indien de aansluitingen rechtsonder in de zijkant van de radiator moeten komen, kiest u aansluitcode 77 (soms ook 70 genoemd).
• Indien de aansluitingen linksonder in de zijkant van de radiator moeten komen, kiest u aansluitcode 22 (soms ook 20 genoemd). Let op: deze aansluitingen komen alleen voor bij convector radiatoren.

Voor horizontale radiatoren waarbij de leidingen los van elkaar naar de zijkant van de radiator lopen:

• Indien de leidingen links en rechts aan de zijkanten in de radiator komen, met de aanvoer aan de bovenkant rechts en retour aan de onderkant links, kiest u aansluitcode 62 (kruislingse aansluiting).
• Indien de leidingen links en rechts aan de zijkanten in de radiator komen, met de aanvoer aan de bovenkant links en retour aan de onderkant rechts, kiest u aansluitcode 37 (kruislingse aansluiting).
• Indien zowel aanvoer als retour aan de rechter zijde in de radiator komen (enkelzijdige aansluiting), kiest u aansluitcode 67. De aanvoer zit hierbij altijd aan de bovenkant, de retour aan de onderkant.
• Indien zowel aanvoer als retour aan de linker zijde in de radiator komen (enkelzijdige aansluiting), kiest u aansluitcode 32. De aanvoer zit hierbij altijd aan de bovenkant, de retour aan de onderkant.

Aansluitmogelijkheden voor Verticale en Handdoekradiatoren

Voor verticale en handdoekradiatoren waarbij de leidingen parallel (vaak op 50 mm van elkaar) aan elkaar lopen naar de radiator toe:

• Indien de leidingen midden onder in de radiator moeten komen, kiest u aansluitcode MO (soms ook MM genoemd).
• Indien de leidingen midden boven in de radiator moeten komen, kiest u aansluitcode MB. In de meeste gevallen is dan een stromingsbuis nodig om de radiator goed te laten verwarmen.
• Indien de leidingen los van elkaar lopen en links (aanvoer) en rechts (retour) onder in de radiator moeten komen, kiest u aansluitcode 18.
• Indien de leidingen los van elkaar lopen en rechts (aanvoer) en links (retour) onder in de radiator moeten komen, kiest u aansluitcode 81.
• Indien de leidingen links (aanvoer) en rechts (retour) boven in de radiator moeten komen, kiest u aansluitcode 45.
• Indien de leidingen rechts (aanvoer) en links (retour) boven in de radiator moeten komen, kiest u aansluitcode 54. In de meeste gevallen is dan een stromingsbuis nodig om de radiator goed te laten verwarmen.

Kortom, er zijn talloze aansluitmogelijkheden die vaak per radiator-type verschillen. Mocht u er niet uitkomen, neem dan gerust contact op.

Functionele en Esthetische Aspecten van Designradiatoren

Een designradiator is niet alleen een stijlvolle toevoeging aan uw interieur, maar moet vooral ook functioneel zijn. De juiste keuze hangt af van meerdere factoren, zoals warmtevermogen, afmetingen, type verwarmingssysteem en energie-efficiëntie. Het warmtevermogen is de belangrijkste factor bij de keuze van een radiator. De juiste plaatsing beïnvloedt bovendien sterk de warmteverdeling in de ruimte.

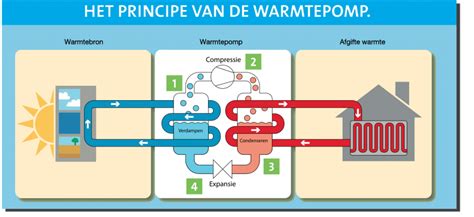

Lage Temperatuur Verwarming (LT)

Indien u een warmtepomp gebruikt, dient de radiator geschikt te zijn voor lage aanvoertemperaturen.

Verticale Designradiatoren met Bovenaansluiting: Uitdagingen en Oplossingen

Er bestaat interesse in verticale designradiatoren met een bovenaansluiting, zoals de Henrad Alto Plan en Line modellen. Hierbij is het plaatsen van een ontluchter in de aan- en afvoer noodzakelijk. Een belangrijke vraag is hoe de verwarming afgekoppeld kan worden zonder lekkage vanuit de bovenleiding, wat vereist dat er afsluiters geplaatst worden. Dit moet zorgvuldig worden nagegaan.

Een radiator moet niet zomaar op zijn kop worden gezet. Warmwater is lichter en stijgt, terwijl kouder water zwaarder is en daalt. Sommige verticale radiatoren zijn aanpasbaar of aangepast voor bovenaansluitingen. Deze beschikken intern over een stijgbuis die tot onderin de radiator doorloopt, anders functioneert de radiator niet correct. Het plaatsen van een ontluchting en afsluiter in de aan- en afvoer vereist een minimale afstand tussen de bovenkant van de radiator en het plafond.

Hoewel de temperatuur van de afvoerleiding altijd lager is dan die van de aanvoer, is het essentieel om de verwarming veilig te kunnen afkoppelen. Indien de buizen op afschot liggen (steeds iets omhoog lopen), kan er in de hoogste horizontale buis een ontluchter worden geplaatst. Dit werkt echter niet altijd, met name als er geen stijgbuis in de retourleiding zit.

Het lijkt erop dat aansluitingen aan de bovenzijde van radiatoren minder gangbaar worden, mogelijk omdat leidingen steeds vaker uit de vloer komen. Dit geldt voor veel radiator types die het water direct naar de voor- en achterplaat verplaatsen. Een stijgbuis is cruciaal voor elke radiator die van boven wordt aangesloten, inclusief handdoekradiatoren en bepaalde verticale modellen. De Henrad Alto Plan, een verticale radiator met een glad frontpaneel, biedt zes aansluitmogelijkheden en is geschikt voor zowel onder- als bovenaansluiting.

Flow Lock en Stijgbuizen

Radiatoren met een flow lock hoeven niet voorzien te zijn van een stijgbuis, omdat de eerste één of twee lamellen deze functie vervullen.

Veelgemaakte Fouten bij het Aansluiten van Radiatoren

Een goede voorbereiding is essentieel bij het aansluiten van een radiator. Het correct aansluiten van een radiator is cruciaal voor optimale prestaties en warmteafgifte. Verkeerde aansluitingen kunnen leiden tot lekkages en onvoldoende warmteafgifte. Hier zijn de 5 meest gemaakte fouten:

1. Verkeerd identificeren van aanvoer en retour: Het is essentieel om na te gaan welke leiding de aanvoer verzorgt en welke de afvoer. Een verkeerde aansluiting, waarbij de retourleiding op de radiatorkraan wordt aangesloten en vice versa, kan ertoe leiden dat de radiator niet of slechts gedeeltelijk werkt.
2. Onjuiste afstemming van warmtevermogen en keteltemperatuur: Oudere cv-ketels hebben vaak een hogere aanvoertemperatuur (90°C) dan nieuwe HR-ketels (75°C). Bij nieuwe ketels geven radiatoren minder warmte af door de lagere watertemperatuur. Het vervangen van radiatoren door modellen met een hoger vermogen kan een oplossing zijn. Zorg hierbij wel voor een correcte afstemming van alle radiatoren in huis qua doorstroming via de radiatorkraan, om ongelijke warmteverdeling te voorkomen.
3. Geen voetventiel op de afvoer: Hoewel er vaak wel een radiatorkraan of thermostatische radiatorkraan op de aanvoer wordt aangesloten, wordt de afvoerleiding soms direct op de radiator gedraaid. Het is verstandiger om een voetventiel op de afvoer te plaatsen. Dit maakt het mogelijk de radiator binnen de installatie af te sluiten zonder het systeem leeg te laten lopen, wat handig is voor onderhoud, zoals het schilderen van de wand.
4. Bovenaansluiting zonder stromingsbuis: Het is aan te raden de radiator bij voorkeur aan de onderzijde aan te sluiten. Bij verticale radiatoren die toch via de bovenzijde worden aangesloten, is een stromingsbuis noodzakelijk. Deze buis zorgt ervoor dat het warme water eerst naar beneden wordt geleid, waar het vervolgens opstijgt door de warmte. Door het gebruik van een stromingsbuis bij een bovenaansluiting wordt een optimale doorstroming en verwarming van de radiator gegarandeerd.
5. Lucht in het systeem: Bij het aansluiten van een nieuwe radiator kan er lucht in het systeem komen, wat resulteert in onvolledige verwarming (lauwwarme radiator of gedeeltelijk warme radiator). Lucht in de radiator kan ook hoorbaar zijn als suizen, tikken of het vallen van water. Ontlucht de radiator daarom altijd volgens de instructies. Schakel de cv-installatie uit en draai voorzichtig de ontluchtingskraan open. Na het ontluchten moet het systeem worden bijgevuld met water tot de juiste werkdruk (gemiddeld 1,8 bar, raadpleeg de handleiding).

Optimalisatie van Plaatsing en Ruimte

Bij het monteren van een verticale radiator die niet goed ontlucht kan worden, is plaatsing op de koudste plek in de kamer aan te raden. Bij plaatsing onder een vensterbank is het belangrijk om 10 cm ruimte boven en onder de radiator vrij te houden voor luchtcirculatie. Zorg tevens voor minimaal 5 cm ruimte tussen de wand en de radiator. In grotere ruimtes is het aan te bevelen meerdere kleinere radiatoren te plaatsen in plaats van één grote. Houd bij de aanschaf van een designradiator rekening met de ophangplaats en de benodigde ruimte.

Stromingsbuis en Aansluitingen

Designradiatoren moeten bij voorkeur aan de onderzijde of diagonaal (aanvoer bovenzijde, afvoer onderzijde) worden aangesloten. Indien aansluiting alleen aan de bovenzijde mogelijk is, is het gebruik van een stromingsbuis vereist. Deze buis wordt in de afvoerzijde van de radiator gemonteerd en zorgt ervoor dat de gehele radiator warm wordt. Indien de buis ingekort moet worden, zorg er dan voor dat deze 5 cm korter blijft dan de onderzijde van de radiator om storingsgeluiden van het water te voorkomen. Als er geen verticale doorlopende buis in de radiator aanwezig is, kan er geen stromingsbuis worden gemonteerd.
