Design radiator ondersteboven monteren: mogelijkheden en risico's

Bij verticale radiatoren wordt steeds vaker gekeken naar de installatie-opties en de esthetiek van de ruimte. Dit artikel bespreekt hoe een radiator ondersteboven montages kan worden toegepast, welke stappen daarbij horen en welke risico’s en voordelen dit met zich meebrengt. Daarnaast geven we een overzicht van verschillende aansluitingssystemen, de rol van stromingsbuis en onderblokken, en nuttige tips voor een optimale doorstroming en warmteafgifte.

Waarom en wanneer een radiator ondersteboven kunnen worden aangesloten

Bij verticale radiatoren die via de bovenzijde worden aangesloten, is het nodig om een stromingsbuis aan de radiator toe te voegen. Een stromings- of stijgbuis zorgt ervoor dat bij radiatoren met een bovenaansluiting het warme water eerst naar beneden wordt gebracht. Onderaan de radiator wordt het water vrijgelaten en stijgt het door de warmte weer op. Door het toepassen van een stromingsbuis bij een bovenaansluiting zal de radiator goed doorstromen en wordt deze optimaal verwarmd.

Sluit bij voorkeur de radiator altijd via de onderzijde aan. Dit voorkomt lucht in het systeem en helpt bij een betere circulatie. Bij het aansluiten van een nieuwe radiator ontstaat er meestal lucht in het systeem; een luchtbel in de radiator zorgt ervoor dat deze niet goed of volledig warm wordt. Ontlucht de radiator daarom altijd volgens de instructies en vul daarna het systeem bij tot de werkdruk. De werkdruk bedraagt doorgaans ongeveer 1,8 bar, maar kan per installatie variëren; controleer dus altijd de handleiding.

Stappenplan: radiator aansluiten en ontluchten

1. Stap 1: verzamel de benodigde materialen - radiatorknoppen, leidingwerk en de juiste beugels en pluggen vormen de basis voor een vlotte installatie.
2. Stap 2: meet de benodigde ruimte - bepaal hoogte en breedte van de radiator, afstand tot vloer en muur, om verrassingen tijdens de installatie te voorkomen.
3. Stap 3: monteer de beugels - zorg voor waterpas en een stabiel fundament.
4. Stap 4: installeer de leidingen - koppel de radiator aan op het bestaande leidingwerk met T-stukken en koppelstukken voor efficiënte warmteafgifte.
5. Stap 5: plaats de radiator op de beugels - til de radiator op en bevestig deze stevig; bij grotere modellen is hulp handig.
6. Stap 6: sluit aan en ontlucht - verbind de radiator met het verwarmingssysteem en verwijder eventuele luchtbellen; controleer daarna de waterniveaus.

Aansluitingssystemen en hun voor- en nadelen

Vasco-radiatoren en vele designradiatoren ondersteunen verschillende aansluitingssystemen. Hieronder een overzicht van de veelvoorkomende opties:

• Eenpijpssysteem - radiatoren zijn in serie geschakeld; retourwater van de ene radiator stroomt naar de volgende. Voordeel: uiteindelijk goedkoper installatiepad; nadeel: radiatoren verderop in de rij warmen mogelijk minder goed op.
• Tweepijpssysteem - aparte leidingen voor aanvoer en retour; elke radiator verwarmt volgens hetzelfde warmteregime. Voordeel: consistenter warmteverbruik; nadeel: hogere kosten.
• Eenzpuntsaansluiting - vooral bij renovaties; moderne designradiatoren aansluiten op bestaande cv-leidingen. Kan worden gecombineerd met eenpijps- of tweepijpssysteem.

Voor vertical radiatoren die onder- of bovenaansluiting hebben, wordt vaak aangeraden om een onderblok of H-blok te gebruiken. Dit vereenvoudigt installatie, maakt afklemming makkelijker en zorgt voor een strak zicht op de muur. Een onderblok kan verenigd worden met een thermostatisch ventiel of met een geïntegreerde stromingsbuis, waardoor de bediening van de radiator achteraf eenvoudig blijft.

Ondertussen: onderblokken en afwerking

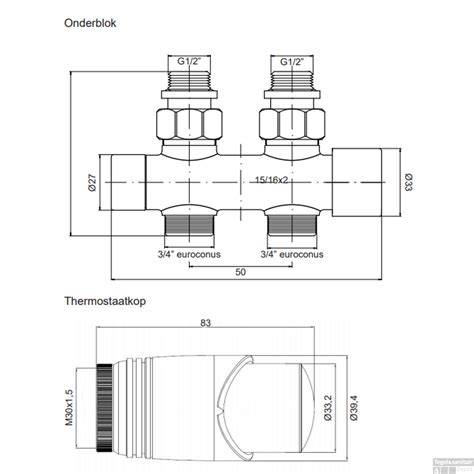

Er zijn verschillende typen onderblokken afhankelijk van het type radiator:

• Onderblok voor ventielradiatoren - twee x 1/2" of twee x 3/4" conus; adapters maken aansluiting op beide mogelijk. Ideaal voor radiatoren met onderaansluitingen en geïntegreerd ventiel.
• Thermostatisch onderblok - thermostatisch ventiel ingebouwd; meestal bij verticale of handdoekradiatoren. Vaak 2 x 1/2" aansluitmaat. Kan geleverd worden als onderblok designset met kraan.
• Zij-onderblok - toegepast wanneer waterleidingen uit vloer of wand parallel komen aan de zijaansluitingen; zorgt voor een nette afwerking en vereenvoudigd installeren. Vervangt retourventiel en leidt de aanvoer via een onderblok naar boven.

Bij alle onderblokken geldt: recht onderblok bij aanvoer/retour uit de vloer, haaks onderblok bij aanvoer/retour uit de muur. Sommige onderblokken zijn universeel toepasbaar voor zowel recht als haaks gebruik.

Praktische tips voor installatie en onderhoud

• Controleer altijd de handelingen van de stromingsbuis bij bovenaansluiting om een goede doorstroming te garanderen en een optimale verwarming.
• Ontlucht de radiator altijd volgens de handleiding; lucht in de radiator leidt tot lauw of koude zones.
• Beperk zichtbare leidingen door te kiezen voor onderaansluitingen met een onderblok; dit levert een strakkere afwerking en minder zichtbare leidingen op.
• Regelmatig onderhoud en periodieke controle van de cv-installatie beperken risico's van luchtophoping en slechte prestaties.
• Voor exacte afstellingen en belastingberekeningen is een professional raadzaam; vooral bij complexe systemen of renovaties.

Esthetiek en assortiment

Verticale radiatoren bieden ruimtebesparing en een moderne uitstraling. Ze kunnen naast ramen, deuren of in hoeken worden geplaatst en verhogen zo de interior design flexibilité. Het assortiment omvat onder andere de Revive Caldae collectie: moderne stalen radiatoren met ovalen/ronde kolommen, 4 standaard aansluitingen en 2 extra onderaansluitingen, meestal met een onderblok voor eenvoudige ontkoppeling en nette afwerking. De temperatuurregeling is compatibel met standaard thermostaten en de robuuste constructie garandeert lange levensduur.

Een onderaansluiting biedt enkele specifieke voordelen: snelle installatie dankzij standaard hart-afstand van leidingen, minder zichtbare leidingen waardoor een strakke muurruimte ontstaat, en eenvoudig te ontkoppelen met een onderblok. Voor sommige ontwerpen zijn er ook thermostatische onderblokken of onderblok designsets beschikbaar voor extra gebruiksgemak en esthetiek.

Kosten en overwegingen

De kosten voor het aansluiten van een verticale radiator variëren afhankelijk van de situatie en het type radiator. Een professionele installateur kan een nauwkeurige schatting geven; met de juiste kennis en gereedschap is het ook mogelijk om zelf de installatie uit te voeren. Houd rekening met de keuze tussen eenpijps-, tweepijps- en eenpuntsaansluitingen, evenals de mogelijke noodzaak van een stromingsbuis bij bovenaansluitingen om een optimale werking te garanderen.
