In dit artikel worden de montagemethoden en afwerkingspunten voor kozijnen uiteengezet, met nadruk op bouwkundige aansluitingen aan het bouwkundig kader en de verschillende toepassingsklassen voor houten gevelelementen. De tekst combineert de kernpunten uit het draft en ordent ze tot een samenhangend, uitgebreid overzicht van montage, luchtdicht- en waterdichtingsmaatregelen, verstek- en verbindingsdetails, en binnen- en buitenafwerkingen.
Algemeen
Algemeen gelden de traditionele kozijnaansluitingen op een stenen binnenblad met isolatie in de spouw. Met betrekking tot de bouwkundige aansluitingen draagt de timmerfabrikant in concept III en IV verantwoordelijkheid voor ontwerp en montage. De bouwkundige aansluitingen mogen geen capillaire naden bevatten. Bij het plaatsen van raamdorpelstenen dient rekening te worden gehouden met een vrije ruimte in de aansluiting op de onderzijde van de onderdorpel, zodat onderhoud mogelijk blijft.
Toepassingsklassen en materialen
De toepassingsklassen geven de blootstelling/belasting van het buitenklimaat aan; hogere blootstelling vereist betere materialen en verlijming. Voor bergringskozijnen kunnen metalen onderdorpels worden toegepast, en onderdorpels in hout dienen duurzaamheidsklassen 1 en 2 te beschikken. De minimaal benodigde afmetingen van spouwlatten en de luchtdichte aansluiting worden gespecificeerd in de betreffende tekeningen.
Plaatsing in de bouw
Bij aanlevering en plaatsing van kozijnen en toe te passen dichtingsmaterialen verwijst men naar de katernen 40, 72, 73 en 81. In de bouwkundige aansluitingen mogen geen capillaire naden voorkomen. Een vrije ruimte onder de onderdorpel (bijv. 15 mm) is noodzakelijk om afschilderen en onderhoud mogelijk te maken. Een afschuining van de waterslag van ten minste 10° of een dorpel met verhoogde neus kan toegepast worden; scheluwte mag 0,5% van de kleinste afmeting bedragen waar nodig, met aandacht voor toegankelijkheidseisen.
Inmetselkozijnen en prefab wanden
Bij inmetselkozijnen worden spouwlatten toegepast als overgangselement tussen kozijn en bouwkundig kader. Bij prefab betonnen wanden geldt hetzelfde principe: spouwlatten zorgen voor een juiste aansluiting en moeten luchtdicht worden uitgevoerd. De kozijnomkanten dienen geprofileerd te zijn voor een goede aansluiting.
Stelkozijnen en aansluitingen
Stelkozijnen dienen als overgangselement tussen kozijn en bouwkundig kader. De aansluiting moet waterdicht en luchtdicht zijn, en de luchtdichting zo veel mogelijk aan de binnenzijde in één vlak geplaatst worden. De belastingen op het kozijn worden via het sponningstelsel en bevestigingsmiddelen overgebracht naar het stelkozijn. De bevestigingspunten moeten zodanig geplaatst worden dat er geen koudebruggen ontstaan.
Verankering en hoekankers
Kozijn rondom verankeren aan het bouwkundig kader via hoekankers. De hoekankers en bevestigingsmiddelen dienen corrosiewerend te zijn en op de juiste plaatsen te worden toegepast (binnenzijde van de thermische spouwisolatie). Hoekankers worden op regelmaat geplaatst en de afstand tussen hoekankers (h.o.h.) bedraagt maximaal 700 mm; bij schuifpuien geldt een gewichtsbased berekening voor h.o.h. De verankeringsmiddelen en rekwerken moeten als één geheel tegen het kozijn zijn bevestigd.
Dichtingen, lucht en water
11.7.1 Luchtdichting: de aansluiting tussen kozijn en bouwkundig kader (warme zijde) vereist een ronde luchtdichting die ononderbroken en in één vlak moet zijn. 11.7.2 Waterdichting: gebruik waterdichte lagen met dakpanachtige overlappen. De waterdichte laag moet minimaal 150 mm tegen het binnenblad bevestigd zijn, en buitenzijde van de bovendorpel dient eveneens waterdicht te zijn. In de spouw moet een waterwerende laag aanwezig zijn van minimaal 80-100 mm afhankelijk van de situatie en mag over de rand van de onderdorpel heen overlappen. Bij gekoppelde kozijnen groter dan 15 m² dienen stijlen en dorpels aan te sluiten aan het bouwkundig kader. Voegingen en aansluitingen vereisen schuimbanden, kitten of rubbers om water- en luchtdicht te waarborgen. De verbindingen moeten onderhoudsbaar blijven en toegankelijk voor vervanging van afdichtingen.
Bevestiging en verankering
Bij plaatsing dient het kozijn rondom aan het bouwkundig kader te worden bevestigd met hoekankers. Rekken en draagconstructies naast, boven en onder het kozijn dienen als één geheel tegen het kozijn bevestigd te worden. De juiste bevestigingsmiddelen worden vastgesteld door de constructeur. Bij verticale koppelingen moet rekening gehouden worden met dilataties tussen circa 2,5 en 6,0 meter en montagetechnieken die beweging mogelijk maken zonder schade aan de constructie te veroorzaken.
Dichtingen en afwerking
Afwerking omvat zowel binnen- als buitenkant, met aandacht voor waterdichtheid, luchtdichtheid en esthetiek. Binnenafwerking kan bestaan uit stucwerk, houtafwerking of gyproc, terwijl buitenafwerking aansluit bij geveldetails, bijvoorbeeld met purschuim, zwelbandjes en dorpeltjes. Architraven (koplatten) dragen bij aan een nette overgang tussen muur en kozijn en kunnen diverse stijlen hebben afhankelijk van de gewenste uitstraling (modern, klassiek, landelijk). Voor één zijde van een deurkozijn zijn twee verticale architraven en één horizontaal bovendeel vereist; bij beide zijden zijn twee complete sets nodig. De hoeken worden vaak onder 45 graden verstek gezaagd; bij strakkere profielen kan ook rechte verbinding passend zijn.
<..tagimg>Illustratie van spouwlatten en stelkozijn met luchtdichte aansluiting
Architraven - montage en afwerking

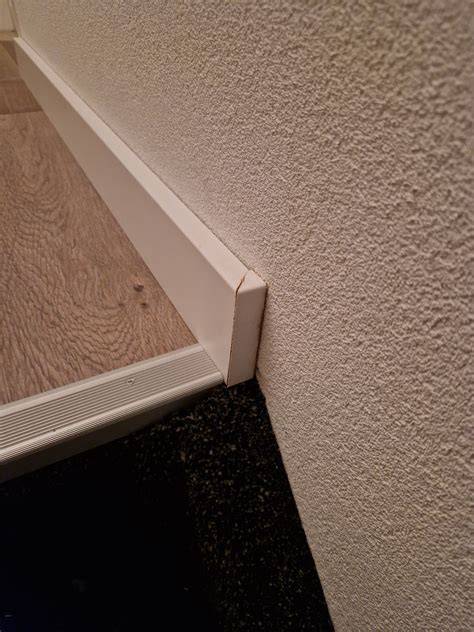

Architraven bestaan uit verticale delen en een horizontale bovenlijst. De montage gebeurt droog, waarna lijm en nagels de verbinding permanent maken. Belangrijke stappen: positie aftekenen, verticale architraven meten en zagen, droog passen, horizontale architraaf meten en zagen, architraven bevestigen, naden en nagelgaten afwerken. Gebruik bij verstek een mitraalkap, en werk af met acrylaatkit en eventueel verf of lak. Voor een nette overgang tussen architrav en plint wordt een plintneut toegepast indien nodig. Architraven moeten goed aansluiten op plinten en muren, zodat kieren en scheuren worden voorkomen.
Montage en afwerking bij renovatie en nieuwbouw

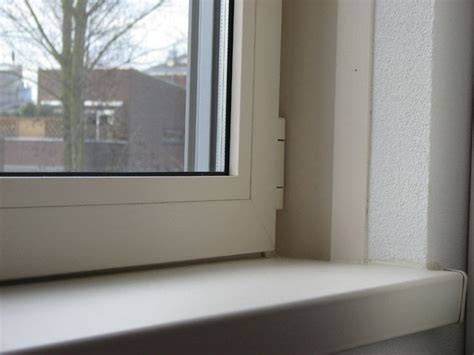

Bij nieuwbouw kan gekozen worden voor luchtdichte montage, wat vooral relevant is voor BEN- en passiefwoningen. Renovatie vereist afwijkende regelgeving en aandacht voor asbest bij sloopwerk; inventarisatie vooraf is noodzakelijk. Voor binnenafwerking kan gekozen worden voor stucwerk, afkastingen of gyproc. De montage vereist duidelijke afstemming tussen monteur, stukadoor, schilder en timmerman, zodat de dagkanten en vensterbanken correct aansluiten op de gevel en de kozijnen. De buitenafwerking dient waterdicht en UV-bestendig te zijn, en de binnenafwerking moet praktisch en esthetisch aansluiten bij de rest van het interieur. Belisol en diğer leveranciers benadrukken ontzorging door complete pakketten van kozijnen tot afwerking te bieden.
Praktische overwegingen en tips
- Plan de afwerking vóór de montage: maatvoering, draairichting, ventilatie en kleur bepalen de uitvoering en toekomstige vocht- en geluiddemping.
- Laat klantspecifieke afwerkingen (vensterbanken, dorpels) vroegtijdig meedenken in het ontwerp.
- Controleer bij renovatie of architraven en plinten in dezelfde stijl passen; gebruik plintneut waar nodig voor nette aansluitingen.
- Bevestig kozijnen per stijl/dorpel op ten minste twee punten aan het stelkozijn; waar nodig onderdorpel verankeren.
- Let op holle plekken of scheve wanden; pas verstekzagen en mutaties aan zodat de aansluitingen strak blijven.
