Zowel overheid als bewoners stellen steeds hogere eisen aan de energiezuinigheid en het comfort van woningen. Luchtdicht bouwen wordt steeds belangrijker, want via lekken kan lucht ongecontroleerd in en uit de woning stromen. Het gevolg: klachten over tocht, geluid, vocht én onnodig energieverlies. Houten, aluminium, kunststof en stalen kozijnen zijn doorbrekingen, en moeten dus afgedicht worden om een goede barrière te kunnen vormen. Vooral woningen met luchtdichtheidsklasse 2 (goed) en 3 (uitstekend /Passiefhuisniveau) verdienen uw extra aandacht als het gaat om het kiezen en verwerken van luchtdichtingen. Zorg om te beginnen dat er goede werkinstructies aanwezig zijn, en dat er regelmatig controles worden uitgevoerd. Zorg voor een rondgaande (kader)dichting en gebruik nastelbare scharnieren en sluitplaten. Zorg er ook voor dat u draaiende delen nauwkeurig afhangt, en dat het sluitwerk licht knevelend is afgesteld.
1. Aansluiting bij houten binnenspouwblad en afdichtingen

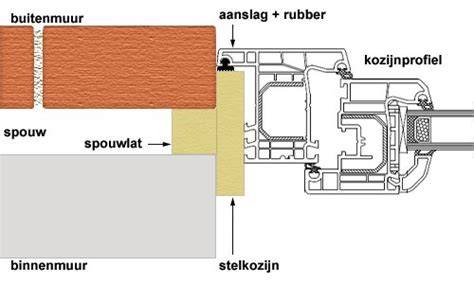

Heeft u te maken met een houten binnenspouwblad? Bij een gelijmd binnenspouwblad is het gebruikelijk om het kozijn met montagehoeken te bevestigen (zie Figuur A). U dicht de aansluiting tussen spouwlat en binnenspouwblad dan met compressieband. Voor de luchtdichting tussen een prefab betonnen binnenspouwblad en een spouwlat (Figuur B) kunt u gebruikmaken van pur-schuim, geïmpregneerd schuimband of een buisprofiel (geschikt voor prefabricage). Voor luchtdichtheidsklasse 3 moet u de aansluiting tussen de spouwlat en het binnenspouwblad afplakken. Voor de aansluiting van het (stel)kozijn op het binnenspouwblad zult u over het algemeen moeten kiezen tussen een PUR-voeg, band of laminaatfolie (afplakken). Geadviseerd wordt om in ieder geval bij hogere gebouwen (gebouwen > 20 meter) voor ‘afplakken’ te kiezen. Dit geeft de meeste zekerheid voor wat betreft de water- en luchtdichtheid. Voor buitengevelisolatiesystemen geldt dat u aansluitingen luchtdicht moet afplakken.
2. Lijmopties wanneer binnenzijde niet mogelijk is
Wanneer u de luchtdichting niet aan de binnenzijde kunt realiseren, moet u de aansluiting tussen spouwlat en kozijn lijmen. Dat is de meest gebruikelijke oplossing. Dat betekent dat u de spouwlatten op de stijlen lijmt, ook de spouwlat van de boven- en de onderdorpel. Zorg ervoor dat hier geen naden ontstaan. Figuur C: SBR-detail 201.0.3.01.
3. Kaderprofiel en afdichting rondom
Het gebruik van een rondgaand kunststof of rubberen kaderprofiel (figuur E) verdient de voorkeur boven aluminium profielen; dit in verband met de kierdichting in de hoekaansluiting en een betere indrukbaarheid. Gebruik nastelbare scharnieren en sluitplaten. Zorg ervoor dat draaiende delen nauwkeurig zijn afgehangen. De plaats, vorm en afmetingen van de dichtingsprofielen verschillen per soort kozijn. Zorg ervoor dat u het sluitwerk licht knevelend aanbrengt/afstelt. Om luchtdichtheidsklasse 2 te realiseren hoeft u geen dubbele kierdichting toe te passen. Met een rondgaand kaderprofiel in combinatie met goed knevelend hang- en sluitwerk, realiseert u voldoende luchtdichting. Mogelijk is in verband met de vereiste geluidwering van de gevel wel een dubbele kierdichting noodzakelijk.
4. Beglazing en naadafdichting
U kunt de naad tussen de beglazing en het kozijn dichten met ‘natte’ of ‘droge’ beglazing. Bij een natte (gekitte) beglazing zult u, mits u te werk gaat volgens de voorschriften, een goede luchtdichtheid realiseren. Let er dan vooral op dat de voeg schoon en droog is voordat de (overschilderbare) kitvoeg wordt aangebracht! Het is daarom ook noodzakelijk om de voeg direct na het plaatsen van het glas aan te brengen. Wat betreft de beglazingskit moet u uitsluitend gebruikmaken van klasse 20 of 25. Klasse 20 heeft een vervormingsvermogen van 20 procent en klasse 25 van 25 procent. Bij beglazing met een beglazingsprofiel (droge beglazing) wordt de naad aan zowel de binnen- als buitenzijde (of alleen binnen) gedicht met celrubbers (schuimband) of (vol)rubbers (EPT-rubber of EPDM). Zie Figuur G.
Zorg dat de glaslat onder druk wordt aangebracht. Als beglazingsprofiel kunt u kiezen voor een lip- of een kroonprofiel. Meer hierover is te lezen in de Nederlandse Praktijkrichtlijn (NPR) 3577 en de Europese norm NEN-EN 12488. Bij beglazing van binnenuit plaatst u de glaslatten aan de binnenkant. Bij openingen op grotere hoogten (en luchtdichtheidsklasse 3) is het raadzaam om de dichting helemaal rondom het glas aan te brengen. Voor inbraakwerendheid kunnen andere eisen gelden. Dit artikel is een bewerking van Infoblad 022 ‘Luchtdichte aansluiting van kozijnen’ van SBRCURnet. De Infobladen behandelen een groot aantal bouwtechnische onderwerpen in kort bestek. U kunt er direct mee aan de slag.
5. Kozijnvulling als geheel
Een kozijn is op zichzelf slechts een frame; de vulling geeft het geheel zijn definitieve functie. Zonder vulling is een kozijn een waardeloos gat in de gevel. Hoewel glas de meest bekende vorm is, omvat de term ook alle dichte panelen die in borstweringen, dakkapellen en deuren worden gemonteerd om isolatie, privacy of inbraakwerendheid te garanderen. De vulling wordt in de sponning van het kozijn geplaatst en vastgezet met glaslatten of kliklijsten, waarbij de materiaalkeuze de architectonische eenheid van de gevel bepaalt. De integratie van kozijnvulling begint in de sponning. Nauwkeurig werk. Eerst komt het aanbrengen van de juiste steun- en stelblokjes op strategische posities, wat cruciaal is voor de correcte belastingoverdracht naar de hoofddraagconstructie en het waarborgen van de vrije ruimte voor ventilatie rondom het paneel of de ruit. Zonder deze blokjes verzakt de vulling of treedt er glasbreuk op door directe spanningen. Het paneel wordt vervolgens in de opening gezet. De dikte van de vulling moet exact corresponderen met de beschikbare ruimte tussen de aanslag en de nog te plaatsen glaslatten. Glaslatten klemmen het geheel vast. Meestal aan de binnenzijde. Dit verhoogt de inbraakwerendheid aanzienlijk. Bij houten systemen worden deze latten doorgaans blind vernageld of geschroefd, waarna de resterende omtrek wordt afgedicht met een topafdichting van elastische kit. Bij aluminium of kunststof profielen wordt vaker gebruikgemaakt van kliklijsten gecombineerd met EPDM-afdichtingsprofielen. Die rubbers trekken de vulling strak tegen de sponning aan. De afdichting is essentieel. Geen vocht in de sponning. Glas vormt de meest prominente categorie binnen de kozijnvulling. De ene ruit is de andere niet. Terwijl we vroeger genoegen namen met een enkele glasplaat van 4 millimeter, eisen de huidige BENG-normen pakketten die de thermische brug tot een minimum beperken door middel van thermisch onderbroken afstandshouders en argonvullingen. HR++ is de standaard. Triple glas of HR+++ is de overtreffende trap voor passiefwoningen. Soms moet glas meer doen dan alleen isoleren. Gelaagd glas, ook wel letselveilig glas genoemd, voorkomt dat mensen door de ruit vallen of zich verwonden bij breuk. Voor extra privacy of specifieke lichtinval wordt vaak gekozen voor figuurglas of matglas (gezandstraald of geëtst). Niet elk gat in de gevel hoeft licht door te laten. Dichte panelen vullen de sponning waar privacy of isolatie belangrijker is dan uitzicht. In borstweringen onder raampartijen of in de zijpanelen van dakkapellen vind je vaak sandwichpanelen. Deze bestaan uit twee buitenlagen met een isolerende kern van XPS, PUR of PIR. De buitenplaat varieert: van onderhoudsarm HPL tot gepoedercoat aluminium of verlijmd multiplex. Aluminium composietpanelen bieden een strakke, industriële look. Ze zijn vormvast. Ze trekken niet krom door zoninstraling. Bij houten kozijnen zie je nog wel eens panelen van watervast verlijmd hechthout, mits de randen perfect zijn geseald om delaminatie te voorkomen.
6. Veiligheid, normen en historie
Kaders vanuit het BBL en NEN-normen. Het Besluit bouwwerken leefomgeving (BBL) vormt het fundament voor de eisen aan kozijnvulling. Geen vrijblijvendheid hier. De thermische prestaties moeten voldoen aan de BENG-eisen, waarbij de U-waarde van de vulling direct de energieprestatie van de gevel beïnvloedt. NEN 1068 geeft de rekenregels voor deze isolatiewarden. Een paneel moet presteren. Luchtdichtheid en waterdichtheid worden getoetst conform NEN 2778, want lekkage langs de vulling is onacceptabel voor de bouwkwaliteit. Veiligheid is strikt gereguleerd. NEN 3569 bepaalt wanneer glas letselveilig moet zijn. Begint de vulling onder de 85 centimeter? Dan is gelaagd of gehard glas verplicht om snijwonden bij doorvallen te voorkomen. Voor de inbraakwerendheid leunt de praktijk op NEN 5096. De weerstandsklasse (vaak RC2 voor woningen) stelt eisen aan de sterkte van de vulling en de wijze waarop glaslatten worden gemonteerd. Inbraak mag geen koud kunstje zijn. Bij specifieke toepassingen speelt brandveiligheid een hoofdrol. NEN 6069 schrijft de brandwerendheid van bouwdelen voor. Vullingen in brandscheidingen moeten de vlammen gedurende 30 of 60 minuten tegenhouden. Tot slot is de CE-markering op basis van de Verordening Bouwproducten (CPR) een harde eis voor elk glasproduct of sandwichpaneel dat op de Europese markt komt.
De geschiedenis van kozijnvulling is nauw verbonden met de beperkingen van glasproductie. In de vroege bouwkunst bestonden grote glasoppervlakken simpelweg niet. Glas-in-lood was geen esthetische keuze, maar bittere noodzaak om met kleine stukjes handgeblazen glas toch een opening te dichten. Voor de ondoorzichtige delen vertrouwde men eeuwenlang op massief houten bossingpanelen. Deze panelen werden los in de sponning geplaatst zodat het hout kon werken zonder het kozijn te forceren. De industriële revolutie bracht getrokken glas. Grotere ruiten werden mogelijk. De introductie van floatglas in de jaren '50 veranderde de markt definitief door een constante dikte en optische zuiverheid te garanderen. Tegelijkertijd verdwenen de massieve houten schotten langzaam uit de borstweringen. De oliecrisis van de jaren '70 fungeerde als een katalysator voor technische innovatie. Enkelglas volstond niet langer. Dibbel glas? double glazing. De vulling werd plotseling een kritische factor in de warmtehuishouding van een gebouw. Waar voorheen een ruitje van 4 millimeter de standaard was, moesten kozijnen nu pakketten van 12 tot 24 millimeter accommoderen. De vulling verzwaarde. De belasting op het hang- en sluitwerk nam toe.
- In de jaren '90 volgde de opkomst van kunststof en aluminium vullingen voor dichte delen. Onderhoudsarm werd het toverwoord. HPL-platen en gepoedercoate aluminiumplaten vervingen het schildergevoelige hout in borstweringen en zijwangen van dakkapellen. De integratie van isolatieschuim zoals XPS en PIR zorgde ervoor dat een dicht paneel van slechts enkele centimeters dikte een hogere isolatiewaarde kreeg dan een volledige steens muur. Kozijnvulling is de functionele en esthetische opvulling van de opening binnen een kozijn. De vulling geeft een kozijn zijn definitieve functie en garandeert isolatie, privacy of inbraakwerendheid.
- De historische principes blijven: steun- en stelblokjes zijn cruciaal voor belastingoverdracht en ventilatie; de vulling wordt in de sponning geplaatst en klemmt met glaslatten.
Toepassingen en misvattingen
Toepassingen van kozijnvullingen zijn o.m. Veel huiseigenaren onderschatten dat bouwkundige aansluitingen meer vereisen dan alleen afdichting. Een goede aansluiting zorgt voor waterdichtheid, luchtdichtheid en duurzaamheid, wat essentieel is voor een droge en stabile woning. Veel huiseigenaren denken dat een nieuwe raamkit of een verse laag PUR-schuim voldoende is om tocht en vocht buiten de deur te houden. Dat is een hardnekkige misvatting. De rol van bouwkundige aansluiting gaat veel verder dan afdichten alleen. Het is de technische verbinding tussen uw kozijn en de gevelconstructie, en die verbinding bepaalt of uw renovatie jarenlang droog, warm en stabiel blijft. Twijfel? Een bouwkundige aansluiting is de overgangszone tussen uw kozijn en de draagconstructie van uw woning. Denk aan de verbinding tussen het stelkozijn, de muursparing, de dagkanten en de buitengevel. De functie van de bouwkundige aansluiting is dus niet simpel. Uitwendige scheidingsconstructies moeten waterdicht zijn volgens NEN 2778:2015, en bouwkundige aansluitingen zijn specifiek ontworpen om waterbelasting te weerstaan zonder achteruitgang in kwaliteit. Wat gaat er mis als de aansluiting niet goed is? Condens op uw vensterbanken is een eerste signaal. Daarna volgen schimmelplekken in dagkanten, vochtschade aan stucwerk en in ernstige gevallen rotting van houtwerk of corrosie van staalprofielen. De luchtdichtheid van een bouwkundige aansluiting verdient evenveel aandacht als de waterdichtheid. Een goede uitvoering vraagt om meer dan een paar strepen kit. De aansluiting bestaat uit meerdere lagen die elk een eigen rol spelen. Rugvulling aanbrengen: Voordat u kit aanbrengt, plaatst u een rugvulprofiel van polyethyleenschuim in de voeg. Kitvoeg aan binnenzijde: Aan de binnenzijde van de aansluiting maakt u een lucht- en waterdichte naad met elastische kit op die rugvulling. PUR-schuim als vulling: De ruimte tussen stelkozijn en metselwerk vult u met elastisch PUR-schuim. Buitenzijde: beluchting inbouwen: Dit is het punt waar veel uitvoerders de fout ingaan. De buitendichtingsrubbers of kitvoegen worden onderaan bewust op kleine afstanden onderbroken. Stap vier is cruciaal en wordt regelmatig overgeslagen. Als u de buitenaansluiting volledig hermetisch afsluit, ontstaat er een gesloten ruimte. Drukverschillen door wind zuigen dan capillair vocht naar binnen langs de kleinste kier. Pro-tip: Controleer altijd of de beluchtingsgaten aan de onderzijde van het kozijn vrij zijn. Voor slimme afdichting bij renovatiekozijnen is de combinatie van rugvulling, elastische kit en beluchting de basis. Gevelisolatie is de meest ingrijpende verandering die u aan de buitenkant van uw woning kunt doorvoeren. Na het aanbrengen van gevelisolatie liggen ramen gemiddeld 10 tot 16 centimeter dieper in de muuropening. Die neue overgangszone moet thermisch en waterdicht opnieuw worden afgewerkt. Dagkanten: de zijkanten van de muursparing raken bloot. Isolatieschil continuïteit: de isolatielaag moet rondom het kozijn doorlopen zonder onderbrekingen. Schrijnwerk meenemen in het plan: het heeft geen zin om een gevel te isoleren en de kozijnen op hun originele positie te laten staan. ETICS gevelisolatie vereist bijzonder nauwkeurige knooppuntdetails rondom kozijnen om thermische en bouwfysische problemen te voorkomen. Koudebruggen zijn onzichtbaar maar voelbaar: een muur die net iets kouder is dan de rest, een vlek schimmel in een hoek, een vensterbank die altijd vochtig aanvoelt. Koudebrugvrij renoveren vraagt om detailontwerpen op knooppuntniveau, met specifieke aandacht voor dagkanten, raamdorpels en de continuïteit van de isolatieschil. Dagkanten afslijpen of vervangen: ruwe of te smalle dagkanten vormen een zwakke plek. Volgorde van werken respecteren: isoleer de gevel altijd nadat de kozijnen geplaatst of herpositioneerd zijn. Pro-tip: Plan renovatie van uw gevel, kozijnen en hemelwaterafvoer altijd als één project. Wie de gevel isoleert maar de dakgoot laat zitten, heeft na een jaar waterschade aan de nieuwe aansluiting. Een nieuw kozijn plaatsen en er vanuit gaan dat alles klopt is niet genoeg. De kwaliteit van de aansluiting hangt af van het hele systeem, niet alleen van het kozijn zelf. Prototypetesten: uitgevoerd in laboratoriumomstandigheden op het kozijntype. In-situ controle: testen op de werkelijke bouwplaats na plaatsing. Veel renovaties beschikken over de eerste twee maar niet over de derde. Wilt u weten wat een volledige kwaliteitscontrole bij raamrenovatie inhoudt? In onze jarenlange ervaring met renovaties van kozijnen zien we steeds hetzelfde patroon. Een huiseigenaar laat de ramen vervangen, de installateur kimt netjes rondom af, en drie jaar later verschijnt er toch vocht. Het doel van een bouwkundige aansluiting is zowel waterdichtheid als druk- en ventilatiebeheer om watermigratie te voorkomen. Afdichten is slechts één stap in een systeem van meerdere lagen. Beluchting krijgt evenveel aandacht als afdichting. Wij controleren altijd of beluchtingsgaten aanwezig en vrij zijn. Koudebruggen zijn een systeemprobleem, geen toeval. Condens op een dagkant is geen pech. Het is een voorspelbaar gevolg van een isolatieschil die niet doorloopt. Integrale inspectie is geen luxe. Voor elke renovatie raden wij een bouwfysische check aan die zowel de bestaande afdichting als de constructieve details beoordeelt. Pro-tip: Vraag uw installateur altijd om de detailtekeningen van de aansluiting te laten zien vóór de uitvoering. Als die er niet zijn, is dat een signaal dat de uitvoering op gevoel gaat in plaats van op kennis. De meest voorkomende misvatting blijft dat een goede bouwkundige aansluiting duur of ingewikkeld is. Het tegendeel is waar: correct uitvoeren kost nauwelijks meer tijd dan slordig uitvoeren. Bij Benelux Kozijn begrijpen we dat een duurzame renovatie staat of valt met een correcte bouwkundige aansluiting. Wij plaatsen kunststof en aluminium kozijnen met volledige aandacht voor waterdichtheid, luchtdichtheid en isolatiecontinuïteit. Of u nu één raam vervangt of uw hele gevel aanpakt: wij begeleiden u van advies tot oplevering. Onze installateurs werken volgens vaste kwaliteitsprotocollen en controleren elke aansluiting voor en na plaatsing. Bekijk onze complete gids voor het installeren van een kunststof kozijn, lees meer over isolatie van ramen en deuren, of ontdek hoe renovatiekozijnen bijdragen aan betere isolatie. Neem contact met ons op voor een vrijblijvend adviesgesprek. Het is de technische verbinding tussen het kozijn en de gevelconstructie, gericht op water- en luchtdichtheid en duurzaamheid. Ventilatie voorkomt drukverschillen en zorgt ervoor dat vocht niet opstapelt, wat lekkages en houtrot voorkomt. Isolatie zorgt dat ramen dieper in de muur liggen, waardoor overgangszones thermisch en waterdicht opnieuw moeten worden afgewerkt. In Nederland gelden NEN 2778:2015 en NEN-EN 1027:2016 als belangrijke normen voor waterdichtheid van kozijnen en aansluitingen. Kwaliteit wordt beoordeeld door prototype- en in-situtesten volgens erkende normen en door inspectie op zichtbare gebreken. Een goede bouwkundige aansluiting bij kozijnen voldoet aan de eisen van lucht- en waterdichtheid en duurzaamheid. John Dame, senior adviseur en teamleider Kiwa BDA Dak- en Geveladvies, legt in dit artikel uit hoe je dat aanpakt.
Samenvatting van werkwijze en advies
- Een luchtdichte aansluiting tussen kozijn en bouwkundig kader vereist kitvoeg op rugvulling of elastisch PUR-schuim met binnendichting; buitendraadwerk en beluchting zijn cruciaal.
- Drukverschillen door wind vragen om beluchting en gecontroleerde afvoer; onderschatten van beluchting leidt tot lekkages.
- Bij renovatie: gevelisolatie beïnvloedt de positie van ramen; knooppuntdetails rondom kozijnen zijn cruciaal om koudebruggen te voorkomen.
- Prototypetesten en in-situ-controles zijn essentieel om te waarborgen dat kozijnen voldoen aan NEN en NPR/NEN-EN-standaarden.
