Helaas komen wij het bijna dagelijks tegen dat nieuwe klanten ons benaderen met problemen van recente installaties die niet goed werken. Een warmtepomp is een behoorlijke investering. Bij het vervangen van een cv ketel of radiatoren, of het compleet nieuw aanleggen hiervan, is het van belang dat alles in balans is. dit kan middels een vermogensberekening en transmissie berekening. Voor het warme en koude tapwater moeten we ook een berekening maken. dit is van belang om bvb aan de wens van de klant te kunnen voldoen dat ze op 2 plekken tegelijk kunnen douchen.
Het doel van rekentools en de basisprincipes
Dankzij deze tools worden ingewikkelde berekeningen plots heel eenvoudig. Ingewikkelde berekeningen makkelijk maken, dat is het doel van de rekentools die Gas.be u ter beschikking stelt. Cerga heeft twee handige rekentools ontwikkeld voor de berekening van het drukverlies voor aardgas binneninstallatie. Rekentools voor de berekening van een lagedrukbinnenleiding Deze rekentool helpt u bij de bepaling van de optimale diameters voor een aardgas binneninstallatie die gevoed wordt met een druk kleiner of gelijk aan 30 mbar. De andere rekentool helpt u bij de berekening van het drukverlies voor een aardgas binneninstallatie die gevoed wordt met een druk tussen 30 en 100 mbar. Wij adviseren u deze door te nemen voordat u met de rekentool aan de slag gaat.
Drukverlaging en maximale drukverlies
Berekening van een aardgasbinneninstallatie gevoed met een druk ⤠30 mbarRekentool Handleiding Berekening van een aardgasbinneninstallatie gevoed met een druk tussen 30 en 100 mbarRekentoolHandleiding
Rekentool corrosiebescherming / verbindingswijzen Deze rekentool is een hulpmiddel bij het bepalen van de verbindingswijze en de mogelijke corrosiebescherming in functie van het materiaal en de plaatsingsomstandigheden van de gasleidingen. We gaan er in dit scenario van uit dat je reeds bepaald hebt waar de cv-ketel en de gasmeter komen. Om je cv-ketel van voldoende vermogen te voorzien, dient je gasleiding ernaartoe ook de juiste diameter te hebben. In principe moet een gasleiding zo gedimensioneerd worden dat het totale drukverlies van gasmeter tot het toestel maximum 1 mbar is, wanneer alle toestellen gelijktijdig in werking zijn op hun nominaal vermogen.
Zo zal je bijvoorbeeld voor een cv-ketel van 28kW doorgaans een gasbuis nodig hebben met een diameter van 20mm om een afstand van 10m te overbruggen. Gebruik je een zwaardere cv-ketel, met bijvoorbeeld een vermogen van 40kW, dan kan je met diezelfde gasbuis van 20mm diameter slechts een afstand van 5m overbruggen. Is de afstand tussen de gasmeter en de cv-ketel groter, zoals bijvoorbeeld 16 meter, dan zal je voor diezelfde cv-ketel een gasbuis nodig hebben met een diameter van 25mm. Daarnaast moet je ook rekening houden met het type buis. Wij werken in dit voorbeeld met flexibele PLT-gasbuis. Deze buis is op rol verkrijgbaar, waardoor ze ononderbroken van teller tot ketel kan geplaatst worden. Om de correcte diameter te berekenen voor jouw specifieke situatie, kan je contact opnemen met onze vakmannen.
Plaatsing en bedrading van de gasleiding

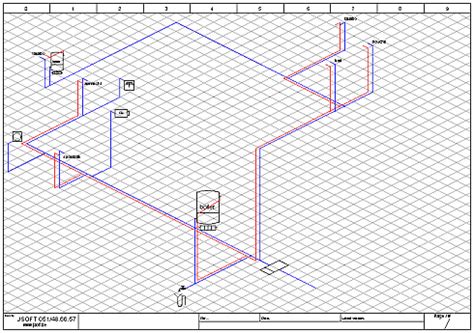

Nu we weten welke gasbuis geschikt is voor onze woning, is het tijd om de buis te leggen. Starten doen we op de plaats waar de cv-ketel zal komen. Plak het uiteinde van de PLT-gasbuis af, zodat er geen vuil in terecht kan komen. Maak bij het leggen van de gasbuis gebruik van de voorziene uitsparingen in de muur en volg een zo makkelijk mogelijk traject. Wanneer je de gasleiding op de grond plaatst, blijf je best zo dicht mogelijk bij de muur. Bevestig de geplaatste PLT-gasbuis nu aan de vloer en aan de muren. Dit doe je eenvoudig met schroeven, pluggen en geperforeerd bandijzer. Om te voorkomen dat de buis later geschonden zou worden, dien je hem nog extra te beschermen met een ijzeren band. Dit zowel voor de gasleiding op de muur als op de grond. Wanneer alle leidingen geplaatst en beschermd zijn, is het belangrijk om ook een isometrisch schema op te stellen. Dit is een 3D weergave van hoe de leidingen lopen in je woning.
Isometrisch schema en aansluiting op de cv-ketel
Vervolgens kunnen we de condensatieketel aansluiten op de geplaatste gasleiding. Dit doen we met behulp van klemkoppelingen. Niet zeker welke koppelingen je hiervoor precies nodig hebt? Alvorens je de ketel nu kunt opstarten, heb je uiteraard gas nodig. Om ervoor te zorgen dat de nutsmaatschappij de aansluiting op het aardgasnet kan maken, moet je je installatie eerst laten keuren. Bij de keuring zal eerst een druktest plaatsvinden, om uit te sluiten dat er lekken zijn. Vervolgens zal de keurder ook het isometrisch schema raadplegen. Op basis daarvan en de technische gegevens van de cv-ketel kan de keurder de drukverliesberekening uitvoeren. Wanneer alles conform de normen is geplaatst, zal je een keuringsattest ontvangen.
De gasleiding voorzien tussen de gasmeter en de cv-ketel kan je dus perfect zelf. Zit je toch nog met vragen? Dan kan je deze altijd stellen aan onze vakmannen.
Praktijkverhalen en overwegingen bij offertes
In mijn nieuw gekochte (jaren 30) woning zat nog geen CV installatie en deze ben ik nu aan het installeren. Dit wil ik ook met Unipipe doen maar dan de gele versie speciaal voor gas. Bij de gasmeter wil ik een 2-groeps gas-veiligheidsverdeler plaatsen voor naar de ketel en de gas kookplaat. Het liefst doe ik dit ook in 20mm want volgens mij wordt 25mm al een stuk moeilijker te buigen en er komen best wel wat bochten in de leiding. Bij de meeste CV-ketels zit trouwens toch maar een 15mm aansluiting voor gas dacht ik. 25mm is zeker een stuk stugger dan 20mm. Wat er toe doet is de afstand tot aan de meter. Vaak kom je toch uit op een 25mm leiding.
Gasdrukdalingen over regelkleppen | Drukverschil en verstikkingsstroming uitgelegd
De veiligheidverdeler is volgens mijn informatie ook bij Unicor niet meer nodig. Als je voor een CW5 toestel gaat dan zou ik niet een te krappe gasleiding nemen. De 15mm aansluiting klopt. Die diameter van de gasleiding naar je cv ketel moet je niet zomaar gaan gokken. Dat hangt inderdaad van de totale lengte af richting de ketel, maar o.a. De afstand van de gas meter naar de CV op zolder is ongeveer 14 meter in totaal met ongeveer 7 meter verticaal omhoog. Tevens zitten er 4 (haakse) bochten in. Verder zitten er geen aftakkingen op de buis. Het veiligste is natuurlijk om 25 mm te gebruiken maar als ik zeker weet dat 20 mm ook voldoende is gebruik ik echt veel liever 20 mm. Dus ... Als de afstand 14 meter is dan ben je toch wel een 25mm leiding nodig.

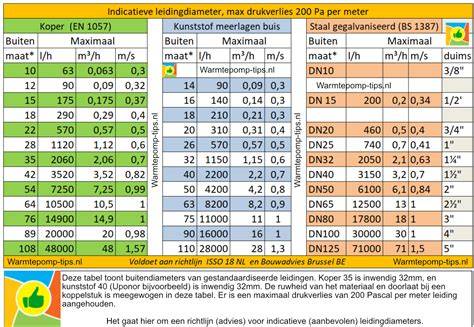

Tabellen en beslissingshulpmiddelen
Heb die tabellen ook niet bij de hand maar zo uit ervaring kom je hier wel uit. De buis kan zo in de muur. Mantel mag uiteraard. Let wel op dat deze buis niet in daglicht mag zitten. Ik heb overigens een woning meegemaakt waar alle gasleidingen in 16mm waren uitgevoerd. De ketel was hier een Remeha Avanta CW4. Bij ketel in hooglast en kookplaat vol open bleef de voordruk op 17mbar. De ketel functioneerde wel maar er is geen mens die er garantie op zal geven. Op www.installbasis.nl kun je diverse gegeven invullen. Als je daar de door u gegeven waarde invult dan kom je uit op een restdruk van 20 mbar. Hierbij moet je ervan uitgaan dat de kookplaat er ook nog bijkomt.
Helemaal begrijpen doe ik het niet: we hebben hier thuis een 36 kW ketel, aparte badgeyser en een kookplaat. Fiesiekus, ik ga ervan uit dat het bij u thuis allemaal naar behoren werkt. Opmerking van het membraam snap ik niet helemaal. G4 gasmeter is vrij normaal voor een woonhuis. Er zijn vele woningen met deze situatie werkt prima. Ik heb met 3 verbruikers (2 groot) geen probleem. En naar mijn (beperkte) weten, wordt in de meeste woningen volstaan met gewoon koperen pijp 22 mm buitendiameter. Zo ook bij de CV-installaties die ik heb aangelegd; mantelpijp eromheen en CV-kraan aanknopen. En dat membraan.. Een G4 gasmeter kan ongeveer een vermogen aan van 60 a 65 Kw. Daar kom je met deze 3 toestellen waarschijnlijk in de buurt. Bij allen tegelijk voluit in gebruik. 22mm is inderdaad veel gebruikt voor gasleidingen. Ik heb dus toch maar 25 mm unipipe aangeschaft en ga dat morgen gebruiken.
