Het Metal Stud Plafondsysteem is een handige constructie waarmee je eenvoudig een verlaagd plafond kunt monteren. Dit systeem bestaat uit verschillende profielen, afhangers en diverse andere hulpstukken. Deze profielen vormen samen een metalen frame van verzinkt staal waarop je de gipsplaten monteert. De ruimte tussen de profielen kun je gemakkelijk vullen met isolatiemateriaal, zoals glaswol- of steenwolplaten.
Weging van rasterkeuze: enkel vs. dubbel raster
Voordat je begint met de montage van de constructie, kies je tussen een enkel of dubbel raster van metal stud C-plafondprofielen. Een dubbel raster kan gunstig zijn wanneer je het aantal bevestigingspunten aan de bovenliggende constructie wilt beperken. Daar staat tegenover dat je een extra laag profielen en kruisverbinders monteert. Voor lichtere constructies of kleinere ruimtes kan een enkel raster een goede keuze zijn, vooral als materiaalbesparing een rol speelt. Bij de keuze spelen ook de afmetingen van de ruimte, de gewenste plafondverlaging, de beplating en eventuele extra belastingen een rol. We leggen uit hoe je beide opties maakt.
De juiste afmetingen voor een metal stud plafond hangen onder andere af van de dikte en het type gipsplaat dat je gebruikt. Ook de gekozen profielen, het aantal plaatlagen en eventuele eisen aan brandwerendheid, geluidsisolatie of belasting zijn van invloed. Kies bij de montage altijd een goede combinatie van gipsplaten, profielen en hart-op-hartafstanden die bij elkaar hoort. De aanbevolen hart-op-hart afstanden voor verschillende gipsplaten zijn hieronder vermeld. Controleer bij afwijkende profielen, platen, extra belastingen of specifieke prestatie-eisen altijd de actuele verwerkingsvoorschriften van de fabrikant. Het combineren van onderdelen uit verschillende plafondsystemen kan invloed hebben op de toegestane afstanden.
Hart-op-hart afstanden en plaattypes

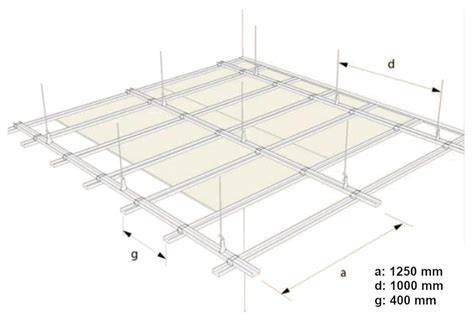

Hart-op-hart afstanden in mm bij een dubbel raster
- Gipsplaat 9,5 RK - Hoofdregels C-Plafondprofielen (a) - P: 1250 mm, G: 400 mm, d: 1000 mm
- Gipsplaat 12,5 AK - P: 1250 mm, G: 500 mm, d: 1000 mm
- Gipsplaat 2 x 12,5 - P: 750 mm, G: 500 mm, d: 750 mm
De juiste hart-op-hart afstanden voor een enkel raster verschillen van die van een dubbel raster. Deze afstanden vind je verderop in deze kennisbank. Bij het monteren van een metal stud systeemplafond met een dubbel raster werk je met twee soorten profielen: Metal stud C-plafondprofielen en Metal stud U-plafondprofielen (U27). De maximale overspanning is afhankelijk van de breedte van het toegepaste metal stud profiel, de beplating en de volledige systeemopbouw.
Startpunt en ondergrond
Het volgende advies voor montage is gebaseerd op het gebruik van gipsplaten van 9,5 mm dik met ronde kanten. Begin met het bevestigen van het U-profielen aan de omliggende wanden. Door foamband op het U-profiel aan te brengen, kun je de geluidsoverdracht via de aansluiting beperken. Bevestig het U-profiel altijd op een voldoende draagkrachtige ondergrond. Afhankelijk van het materiaal van de wanden gebruik je de volgende bevestigingsmiddelen:
- Hout: gebruik geschikte schroeven.
- Bestaande gipswand: bevestig het profiel bij voorkeur in het achterliggende stijl- of regelwerk. Gebruik alleen een geschikte hollewandbevestiging wanneer deze voldoende draagkracht biedt voor de toepassing. Gebruik bijvoorbeeld gefosfateerde gipsplaatschroeven bij een bestaande gipswand.
- Beton of metselwerk: gebruik een plug-schroefcombinatie die geschikt is voor de betreffende ondergrond en belasting, zoals Fischer DUOPOWER pluggen.
Bevestig het U-profiel aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten. De U-profielen kun je met een blikschaar inkorten tot de juiste lengte. Vervolgens monteer je de C-plafondprofielen bovenop de U-profielen om het hoofdregelwerk te creëren. Deze C-profielen plaats je op een onderlinge afstand van 1250 mm. Het hoofdregelwerk bevestig je vervolgens aan het plafond, oftewel de bovenliggende constructie. Gebruik afhangers en bevestigingsmiddelen die geschikt zijn voor de betreffende ondergrond en de belasting van het plafond. De afhangers worden geplaatst met een maximale afstand van 1000 mm tussen de bevestigingspunten. Dit betekent dat zowel de maximale afstand tussen de afhangers als de onderlinge overspanning van het plafond niet meer dan 1000 mm mag zijn. Welke afhanger bij jouw project past, lees je verderop in dit kennisbankartikel!
Afhangers en versteviging
Let op: plaats de eerste ophangpunten van de C-profielen op maximaal 400 mm van de wand. Dit zorgt voor extra stabiliteit langs de randen van het plafond. Onder het hoofdregelwerk monteer je de plaatdragende C-plafondprofielen. Deze schuif je in de U-profielen en plaats je op een onderlinge afstand van 400 mm. Bevestig deze plaatdragende C-profielen aan het hoofdregelwerk met metal stud kruisverbinders. Plaats een kruisverbinder op ieder punt waar de C-profielen elkaar kruisen. De C-profielen kun je, indien nodig, verlengen met behulp van een metal stud verbindingsstuk. Zorg ervoor dat de verbindingen tussen naast elkaar liggende profielen verspringen. Zo voorkom je dat meerdere verbindingen op dezelfde lijn liggen en heb je extra stabiliteit.
Inbedden van het frame en afwerking
Nadat het metalen frame van verzinkt stalen profielen is gemonteerd, kun je de gipsplaten vastschroeven om het verlaagde plafond af te maken. Monteer de gipsplaten haaks op de plaatdragende C60/27-profielen. Laat de naden tussen de platen verspringen en zorg dat kopse naden voldoende worden ondersteund. Gebruik gipsplaatschroeven met een lengte die past bij het aantal plaatlagen. Draai de schroeven zo diep dat de kop iets in de plaat ligt, zonder het karton te beschadigen. Volg voor de schroefafstanden, randafstanden en voegafwerking de verwerkingsvoorschriften van de fabrikant.
Wil je verlichting, installaties of andere elementen in of aan het plafond aanbrengen? Controleer dan vooraf of de gekozen systeemopbouw geschikt is voor de extra belasting. Zwaardere onderdelen bevestig je doorgaans rechtstreeks aan de bovenliggende bouwconstructie en niet alleen aan de gipsplaat of plafondprofielen.
Gipsplaten kiezen en bevestigen
Bestel direct gipsplaten! Bij een plafond met een enkel raster worden de C-plafondprofielen zowel als hoofdregelwerk als plaatdragend regelwerk gebruikt. Dit betekent dat er slechts één laag profielen is die de gipsplaten draagt en aan het bouwplafond wordt opgehangen. Hierdoor zijn er doorgaans meer afhangpunten nodig dan bij een dubbel raster. De C-profielen schuif je in de U-plafondprofielen en bevestig je vervolgens met afhangers aan het bouwplafond. Omdat de stabiliteit van een enkel raster sterk afhankelijk is van de afhangers, moet je de ophangpunten zorgvuldig plaatsen om doorbuiging te voorkomen. De exacte afstanden tussen de C-profielen en de afhangpunten hangen af van het profiel, het type gipsplaat, het aantal plaatlagen en de volledige systeemopbouw.
De juiste afhanger kiezen: drie opties zijn beschikbaar in deze handleiding. De ankerhanger, de direct hanger en de nonius hanger. De ankerhanger is geschikt wanneer je het metal stud plafond aan een balklaag wilt ophangen. De hanger heeft een vaste lengte van 170 mm en wordt haaks op de balklaag bevestigd. De directhanger biedt flexibiliteit wanneer een haakse bevestiging niet nodig is en kan het hoofdregelwerk af laten hangen binnen 30 tot 125 mm onder het bouwplafond. De nonius hanger is geschikt voor grotere afstanden tussen bouwplafond en verlaagd plafond en bestaat uit drie onderdelen: nonius onderhanger, nonius bovenhanger en nonius pen.
Naarmate het project groter wordt, kan een tabel helpen bij het bepalen van benodigde producten voor een plafond met enkel of dubbel raster, uitgaand van hart-op-hart afstand van 400 mm. Voor profielen met 300 mm hart-op-hart afstand kan de factor aangepast worden. Kies altijd afhangers en bevestigingsmiddelen die geschikt zijn voor het gekozen plafondsysteem, de ondergrond en de verwachte belasting. Een draagvermogen van een afzonderlijk onderdeel kan niet los gezien worden van de bevestigingswijze en de volledige plafondconstructie.
Gipsplaten op maat en regelwerk
Voor de metal stud U-plafondprofielen zijn de exacte afmetingen van de ruimte nodig om de hoeveelheid te bepalen. Hierbij is vooral de omtrek van het plafond van belang. Heb je nog vragen? Neem contact op met een van onze productspecialisten. Na het plaatsen van de isolatiematerialen is het tijd voor de afwerking. In veel gevallen wordt er gebruikgemaakt van gipsplaten om wanden en plafonds af te werken. Hoe bevestig je gipsplaten en werk je gipsplaten af?
Bij het kiezen van gipsplaten zijn de breedte, dikte en randafwerking bepalend. Breedte van 600 mm is handig als je de platen alleen verwerkt. Dikte van 9,5 mm wordt aangeraden voor plafonds. Randafwerking: vier afgeschuinde kanten (4AK) voor plafondafwerking; ronde kanten voor minder verwerking. Fermacell slimpanel is gemaakt van gips met papiervezel. Stucplaten vormen een prima ondergrond voor stucwerk. Voor het zetten van het regelwerk geldt: het voordeel van metal stud is dat het regelwerk altijd recht is en niet meer werkt na installatie. De afstand tussen regelwerk is afhankelijk van de toepassing voor wand of plafond.
Gipsplaten op maat snijden doe je door in het karton aan de voorkant te snijden met een afbreekmes. Plaatsing van de gipsplaten: de naden van de gipsplaten dienen 25 cm verspringen. Houd bij het plafond een verspringing van 60 cm aan. Bevestigen van de gipsplaten: laat een ruimte van 0,5 cm vrij tussen de gipsplaat en de wand, plafond en vloer door een latje te plaatsen. Zo zorg je voor ruimte voor werking van het materiaal en voorkom je contactgeluid tussen vloer en muur. Gipsplaten vastschroeven: gebruik speciale gipsplaatschroeven en een bijbehorend gipsplaatbitje; schroef nooit te diep. Plakken van gaasband: begin met het plakken van gaasband en breng voegmiddel aan. Knauf Fill & Finish kan gelijkmatig worden aangebracht op de muur met een stucspaan. Afwerken van schroefgaten gebeurt na het afwerken van de naden.
Voorbereiding en uitvoering: regelwerk en planning
Wil je een regelwerk voor een gipsplaten plafond maken, dan zijn de volgende stappen van toepassing: Voorbereidingen, benodigdheden en stappenplan. De kamer dient volledig leeg te zijn. Een kamersteiger wordt aangeraden voor gemak. Bij een oud plafond kun je kiezen voor verlaagd plafond met oud regelwerk of alles verwijderen en nieuw regelwerk aanbrengen. Zorg voor voldoende materialen en gereedschappen om onderbrekingen te minimaliseren. Benodigdheden regelwerk gipsplafond: Vuren regels of metalen profielen, schroeven en eventueel pluggen, afstandhouders, zaag, waterpas, schroef/boormachine, meetlint en potlood.
Stappenplan voor regelwerk maken: stap 1 - regelwerk maken; stap 2 - een lat langs de muur plaatsen; stap 3 - gipsplaten tegen het regelwerk schroeven. Houd rekening met hartafstand en waterpas zodat het plafond zowel nieuw als toepasselijk in een bestaande situatie strak en vlak blijft. Bij het geplaatste regelwerk kunnen direct gipsplaten worden geschroefd of het regelwerk dient als basis voor nieuw verlaagd plafond. Het voordeel van een verlaagd plafond is onder meer de mogelijkheid om spotjes te plaatsen en betere isolatie.
How to: een Gyproc Metal Stud Plafond plaatsen
Bezorgdheden over elke stap zijn normaal; raadpleeg bij twijfel altijd de fabrikantvoorschriften en vraag advies aan een specialist. De combinatie van juiste materialen, volgens de regels en aandacht voor de ondergrond en belasting leiden tot een stabiel, geluiddempend en esthetisch verlaagd plafond.
