Het realiseren van een vliering, ook wel een zoldertje genoemd, kan een uitstekende manier zijn om extra opbergruimte in huis te creëren. Of u nu een zolderruimte wilt benutten of simpelweg op zoek bent naar meer ruimte voor spullen die u niet dagelijks nodig hebt, een vliering is een effectieve oplossing. Een vliering is een extra verdiepingsvloer die vaak boven een ruimte zoals de woonkamer, een garage of een schuur wordt geplaatst. Dit biedt een handige manier om ongebruikte ruimte in huis om te zetten in een functionele opbergruimte. De voordelen van een vliering zijn onder andere de verhoging van de opbergruimte zonder grote ingrepen in uw huis, de kostenbesparing ten opzichte van een volledige verbouwing en het feit dat u ruimte efficiënt benut zonder veel verlies van hoogte in de kamer.
In de bouw- en interieurwereld worden dragende constructies en vloeren steeds vaker in combinatie genoemd, omdat ze een essentiële rol spelen in de stabiliteit, veiligheid en esthetica van een gebouw. Dragende constructies vormen de kern van elke woning of bouwwerk en zorgen ervoor dat het gebouw stand kan houden. Vloeren, daarentegen, zijn niet alleen functioneel als wandeloppervlak, maar vormen ook een cruciale onderdeel van de structuur.
Wat is een Dragende Vloer?
Een dragende vloer, ook wel constructievloer genoemd, is een horizontaal bouwdeel dat een constructieve functie vervult. Dit betekent dat deze vloer in staat is om optredende belastingen (zoals gewicht, krachten van beweging of externe invloeden) op te nemen en deze af te dragen aan de hoofddraagconstructie van het gebouw. Het is belangrijk om te onthouden dat sommige vloeren die op een dragende vloer zijn aangebracht (zoals een deklaag) geen dragende functie vervullen.
In interieurontwerp speelt een dragende vloer een indirecte, maar cruciale rol. Het bepaalt bijvoorbeeld de hoogte van het plafond, de mogelijkheden tot renovatie (zoals het verwijderen van muren of het aanbrengen van een tweede verdieping) en het gebruik van materialen in de vloerbedekking. Een dragende vloer kan bijvoorbeeld een verdiepingsvloer zijn of een begane grondvloer, afhankelijk van de toepassing.
In de praktijk worden vloeren vaak vrijdragend of op een vaste ondergrond aangebracht. Deze systemen bieden voordelen in productiviteit, kwaliteit en duurzaamheid.
Brandveiligheid en Dragende Vloeren
Dragende vloeren spelen ook een cruciale rol bij brandveiligheid. Bij branden is het belangrijk dat de constructie intact blijft zo lang mogelijk, zodat de kans op een instorting wordt gereduceerd. Naast de materiaalkwaliteit en vervaardiging zijn aansluitdetails van groot belang voor de brandwerendheid. Deze details bepalen hoe de vloer is aangesloten op andere bouwonderdelen, zoals muren en balken.
Samenwerking met Draagmuren
Een dragende vloer werkt vaak in samenwerking met draagmuren, die het gewicht van de bovenliggende constructie (zoals verdiepingen) dragen. Als een draagmuur wordt verwijderd, is het verplicht om een constructieberekening uit te voeren om te bepalen hoe het gewicht van de bovenliggende constructie wordt overgenomen.
Soorten Dragende Vloeren
Er zijn diverse soorten dragende vloeren, elk met hun eigen kenmerken en toepassingen:
Betonvloeren
Betonvloeren zijn de meest gebruikte vorm van dragende vloeren. Ze kunnen zowel in het werk worden gegoten als deels geprefabriceerd worden.
Stalen Vloeren
Stalen vloeren worden vaak afgewerkt met gestort beton of in de vorm van zwaluwstaartachtige platen.
Houten Vloeren
Houten vloeren bestaan meestal uit balken met vloerdelen, zoals spaanplaat of OSB. Ze zijn ideaal voor kleine overspanningen en worden vaak gebruikt in seriematige woningbouw.
Eisen en Berekeningen voor Vloerbalken
Bij het maken van een vliering is het cruciaal om de juiste vloerbalken te kiezen en deze correct te bevestigen. Er zijn vuistregels en berekeningen die hierbij helpen.
Vuistregels voor Balkafmetingen
Een veelgebruikte vuistregel voor de hoogte van een balk is 1/10e tot 1/15e van de overspanning. Een andere vuistregel is om de overspanning in centimeters te delen door 5 voor de breedte van de balk in millimeters. Bijvoorbeeld, voor een overspanning van 3.5 meter (350 cm):
- Breedte balk: 350 / 5 = 70 mm.
- Hoogte balk: 350 / 2 = 175 mm.
Deze berekeningen zijn indicatief en houden rekening met factoren zoals de belastingduurklasse, het eigengewicht van de balk en de vloer, en de aanwezigheid van niet-dragende binnenwanden.
Specifieke Berekeningen voor Vlieringen
Voor vloerbalken moeten sterkteberekeningen worden uitgevoerd volgens NEN 6760. Een tabel met maximaal toelaatbare dagmaten (binnenwerkse maat van de opening tussen de balken) voor tweezijdig vrij opgelegde balken kan hierbij helpen. De berekeningen zijn uitgevoerd voor hout uit de sterkteklassen C18 en C24 en houden rekening met:
- Klimaatklasse 1 (binnen met max. 65% luchtvochtigheid).
- Belastingduurklasse 3 (veranderlijke belastingen kort aanwezig).
- Eigengewicht van de balk.
- Vloer van 18 mm triplex of OSB met een elasticiteitsmodulus van 5.000 N/mm².
- Eigengewicht van vloerpakket en plafond (max. 0,25 kN/m²).
- Niet-dragende binnenwanden (gelijkmatig verdeelde belasting van 0,50 kN/m²).
- Veranderlijke belastingen voor woonhuisvloeren.
- Eigengewicht van platdak (max. 0,45 kN/m²).
Er wordt geen rekening gehouden met eventuele sneeuwophoping of wateraccumulatie.
Praktische Uitwerking van een Vliering
Bij het plannen en bouwen van een vliering zijn er diverse aspecten om rekening mee te houden, vooral wat betreft de bevestiging van de draagconstructie.
Bevestiging aan Verschillende Muurtypen
De manier waarop balken worden bevestigd, hangt sterk af van het type muur:
- Dragende muren: Deze zijn sterk genoeg om raveelijzers (balkdragers) te plaatsen waar de balken in rusten.
- Niet-dragende muren (bv. cellenbeton): Hierop mogen geen raveelijzers worden gehangen. Een alternatieve oplossing is om aan de randen staande balken te plaatsen met een horizontale balk erop, waar de raveelijzers vervolgens op worden vastgeschroefd.
Specifieke Situaties en Oplossingen
In situaties waar traditionele dakbalken (gordingen) ontbreken, zoals bij een dak dat direct is afgetimmerd met platen, zijn er andere oplossingen:
- Muur-tot-muur balken: Bevestig aan beide zijden stevige horizontale balken aan de muren met keilbouten. Hierop kan vervolgens verder worden gewerkt.
- Bevestiging aan dakbeschot: Langs de schuine kap kan een balk worden gelegd en bij elk spijkergat worden vastgeschroefd met lange schroeven in de achterliggende sporen. Tussen deze balken kunnen dwarsbalken worden geplaatst en gekoppeld met balkschoenen.

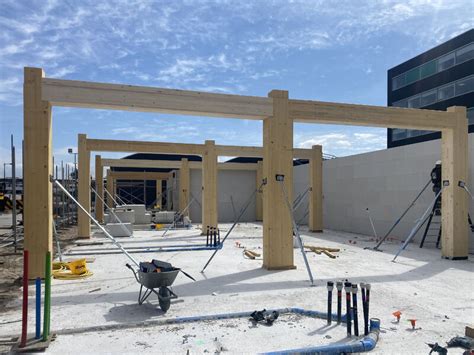

- Gebruik van staanders en liggers: Plaats staande balken op de vloer en maak hierop een horizontale balk vast, waarop vervolgens de raveelijzers worden geschroefd.
Afmetingen en Materiaalkeuze
De benodigde afmetingen van de balken hangen af van de overspanning. Voor een overspanning van 240 cm kan bijvoorbeeld worden uitgegaan van balken van 12x4 cm, waarbij de hart-op-hart (H.O.H.) afstand maximaal 60 cm is. Bij een diepte van 90 cm zijn 3 balken met een H.O.H. van 45 cm ruim voldoende.
Voor een overspanning van 2.40 meter en een H.O.H. van 45 cm (3 balken) zijn balken van 38x184 mm aan te raden. Balken van 40x120 mm zijn mogelijk net niet voldoende, tenzij er extra versteviging wordt aangebracht, zoals het lijmen van een rachel en het gebruik van 18 mm underlayment.
Het is aan te raden om constructiehout te kopen bij gespecialiseerde leveranciers zoals PontMeyer, Raab Karcher, Imabo of Stiho.
Vloerplaten
Voor de vloerplaten worden vaak materialen zoals OSB of multiplex van minimaal 18 mm dik gebruikt. Zorg ervoor dat de naden van de planken elkaar boven een balk overlappen en bevestig de platen stevig met schroeven.
Materialen en Gereedschappen
Voor het maken van een vliering zijn diverse materialen en gereedschappen nodig:
Vloerhout
- Vuren C Geschaafd, bijvoorbeeld 75x225mm (nettomaat 70x220mm) voor grotere overspanningen.
- Vuren C Geschaafd, bijvoorbeeld 75x175mm (nettomaat 70x170mm) of 63x160mm (nettomaat 58x156mm) voor kleinere overspanningen.
- Vuren C Geschaafd, bijvoorbeeld 50x150mm (nettomaat 44x145mm).
Balkdragers
- Balkdragers met of zonder lip, passend bij de afmetingen van de vloerbalken.
Bevestigingsmaterialen
- Spaanplaatschroeven.
- Gripankernagels.
- Balkpluggen met zeskantbout voor muurbevestiging.
- Houtdraadbouten voor bevestiging aan dakbeschot.
Vloerplaten
- OSB Plaat Floor 18mm Klasse 2 Tong & Groef.
- OSB Zero Platen T&G - 18mm.
- Multiplex Platen Ongegrond 18mm.
- Spaanplaat - 18mm.
Gereedschap
- Timmermansduimstok.
- Timmermanspotlood.
- Handzaag.
- Boormachine met passende doppen.
