Voordelen van een dubbelwandige schoorsteenpijp en installatie-opties

Mocht u geen vaste schoorsteen in huis hebben en u wilt toch genieten van een warm haardvuur, dan kunt u heel eenvoudig zelf een rookkanaal aanleggen in uw huis. Het dubbelwandig rookkanaal biedt verhoogde veiligheid, betere trek en efficiëntere verbranding, vooral wanneer het door brandbare materialen of door daken loopt.

Stap 1: De juiste diameter en materiaalkeuze

Voordat u een rookkanaal gaat aanschaffen en gaat bekijken hoe u het rookkanaal wilt plaatsen, is het belangrijk om te kijken welke diameter u gaat gebruiken. Meestal is de diameter van de kacheluitlaat van een gas- of houtkachel voldoende om mee door te gaan. Als uw kachel een Ø180 aansluiting heeft, is het raadzaam om een Ø180 pijp te gebruiken. Het is altijd mogelijk om een grotere diameter te kiezen, maar een kleinere diameter is niet geschikt. Het is belangrijk om goed te controleren of de gekozen pijpmaat daadwerkelijk door uw volledige kanaal past.

In de ruimte waar de kachel staat, mogen enkelwandige kachelpijpen gebruikt worden. Voor het aansluiten op de kachel kunt u gebruik maken van een enkelwandig rookkanaal. Voor het mooi kiezen mensen er vaak voor om een zwart RVS rookkanaal te gebruiken. Dit rookkanaal is voorzien van een zwarte coating en staat mooi bij een zwarte kachel. Om het dubbelwandig aan te sluiten op het zwarte rookkanaal dient u gebruik te maken van een EW-DW verloopstuk.

Als de binnenmaat afwijkt en de buitenmaat 80, 100, 110, 120, 130, 140, 150, 180, 200 of 250 is, dan heeft u een kachelpijp met condensring nodig. Een kachelpijp met condensring is een dikwandige kachelpijp zonder versmalde kant. Hierdoor past de kachelpijp over de uitlaat heen. In de kachelpijp zit een condensring die ervoor zorgt dat het condens alsnog in de kachel terecht komt.

In de ruimte binnenshuis gebruikt u meestal enkelwandige kachelpijp als het kanaal niet door een plafond gaat. In dat geval trekt u er een flexibele kachelpijp doorheen. Daarmee wordt het kanaal weer luchtdicht en geschikt voor moderne verbrandingstechnieken. Inox 316L: Zeer resistent tegen zuur, vocht en hoge temperatuur.

Stap 2: Het traject en de plaatsing

Probeer als het kan zo recht mogelijk omhoog te gaan vanuit de kachel of openhaard. Het dubbelwandig kanaal moet zo veel mogelijk verticaal worden uitgevoerd. Kanaaldelen mogen - behoudens een eventueel t-stuk achter op het verbrandingstoestel - niet horizontaal geïnstalleerd worden. De maximale hoek met de verticaal voor een versleping is 45°. Het is belangrijk om zo weinig mogelijk bochten te gebruiken, en als u bochten gebruikt, zo min mogelijk graden te gebruiken. U kunt door middel van 15, 30 of 45 graden bochten een verspringing maken. Is een rechte installatie niet mogelijk? Bevestig direct na elke bocht een beugel (bij 45° maximaal).

Veiligheids- en bouwvoorschriften: vanaf de eerste verdiepingsvloer is het verplicht om gebruik te maken van een dubbelwandig rookkanaal. Zodra u met een kachelpijp ergens doorheen gaat (dak, muur, hout, beton etc.) is het verplicht om een dubbelwandige kachelpijp te gebruiken. Als u door een houten verdiepingsvloer of muur gaat, is het verplicht om het kanaal te omkokeren met brandwerend materiaal. Het rookkanaal moet u verplicht (vanaf de eerste verdiepingsvloer) omkokerd worden met onbrandbaar materiaal zoals Promatect 12 mm. De omkokering moet volledig doorlopen en mag niet per verdieping onderbroken worden, zodat er geen ophoping van warme lucht binnen de omkokering ontstaat.

Rookkanalen moeten binnenshuis vanaf de eerste verdieping worden ommetseld met kalkzandsteen of gasbetonblokken of worden omkokerd met een gelijkwaardige constructie (bijv. Promatect, Nobranda 200, Supalux). Tussen ommetseling/omkokering en rookkanaal moet een luchtspouw zijn. Bij een brandbare houten vloer bedraagt de opening rondom ten minste 75 mm. De opening in een brandbare vloer, dak en/of dakbeschot moet net zo groot zijn als de buitenmaat van de omkokering. Werk een dergelijke opening altijd af met brandwerend materiaal. Bij aansluiting van enkelwandig naar dubbelwandig onder een brandbare vloer moet de dubbelwandige kachelpijp minimaal 200 mm onder die vloer uitsteken. Houd minimaal 75 mm afstand tussen de dubbelwandige kachelpijp en hout of andere brandbare materialen.

Dubbelwandige kachelpijpen hebben een isolatielaag. Afhankelijk van de dikte van de isolatie wordt de afstand tot brandbaar materiaal bepaald. Wij verkopen twee soorten isolatie: 2,5 mm en 3,5 mm. Het 2,5 mm isolatiesysteem dient ten minste 7 centimeter afstand te houden tot brandbaar materiaal. Voor deze installatie wordt aangeraden om minimaal twee personen in te schakelen: op het dak en onderaan de schoorsteen voor controle en veiligheid.

Stap 3: Veiligheid en regelgeving

Bij houtverbranding ontstaan rookgassen die veilig naar buiten moeten worden geleid. Dat kan via een bestaande gemetselde schoorsteen of een nieuw geïnstalleerde stalen constructie. Volgens het Besluit bouwwerken leefomgeving (Bbl) moet de uitmonding van de rookgasafvoer minimaal 1 meter van de perceelgrens van de buren liggen. Dit is bedoeld om te voorkomen dat de rook te dicht bij naburige woningen terechtkomt en overlast veroorzaakt.

Het Bouwbesluit schrijft voor dat rookkanalen aan specifieke temperatuurbestendigheidseisen moeten voldoen en dat er een minimale afstand moet zijn tot brandbare materialen. Een dubbelwandig rookkanaal is daarom meestal noodzakelijk wanneer het rookkanaal door plafond, muur of dak gaat. Voor rookkanalen die buiten de woning worden toegepast, blijft de dubbelwandige constructie aan te raden.

Stap 4: Ondersteuning en bevestiging

Het dubbelwandige rookkanaal kunt u onder meer met muurbeugels, verdiepingsondersteuning, dakbevestiging en stoelconstructie ondersteunen. Een vuistregel is om elke 1,5 meter een muurbeugel te plaatsen; vaak geldt ook 3 meter als richtlijn. Bij verdiepingsdoorbraak wordt een verdiepingsondersteuning gebruikt die op de verdiepingsvloer steunt. Voor lengtes langer dan 7 meter of bij opstelling boven een t-stuk tegen de gevel kunt u een stoelconstructie plaatsen. Dakbevestigingsbeugels bevestigen het kanaal aan schuine daken. Na iedere 1,5 meter kanaaldeel moet een muurbeugel aanwezig zijn en moeten kanaaldeelten met RVS-klembanden vastgezet worden. Gebruik vloersteun of vloerplaat met draagring passend bij uw systeem.

Stap 5: Aansluitingen en overgangen

Om van enkelwandig naar dubbelwandig te verlopen gebruikt u standaard EW>DW verloopstukken met lange enkelwandige flens die in de enkelwandige pijp schuift. Een dubbelwandige nisbus is een alternatief; hierin schuift een enkelwandige buis slechts 2-3 centimeter in de schacht, zodat demontage mogelijk blijft. Begin onderaan met een EW>DW aansluitstuk en bouw van onder naar boven op; DW-secties worden in elkaar gestoken als een insteek-mof verbinding. Let op de oriëntatiepijlen die omhoog wijzen. Voor de verbinding naar de kachel gebruik je een vaste enkelwandige pijp. Het systeem verloopt eerst via een contraverloop (DW-EW), daarna via een vast-flex verloop. Zorg voor een goede vastzetting met RVS-schroeven zodat de installatie later makkelijk te vegen is.

Stap 6: Dakdoorvoering en afwerking

Afhankelijk van het dak gebruikt u een dakplaat (plakplaat) of een loodslab. Dakplaat voor plat of licht hellend dak; loodslab voor pannendak of rieten dak. De rookkanaal doorloopt de dakplaat/loodslab zonder onderbreking. Boven de dakplaat plaatst u een stormkraag en kit deze vast met siliconenkit. Plaats een eindkap op de dubbelwandige buis en overweeg een trekkap als de uitmonding bij omliggende gebouwen in windoverlast kan komen. Zorg dat de dakafwerking waterdicht blijft; de omkokering moet doorlopen tot het dakbeschot en ook door het dakbeschot. De opening tussen stormkraag en buis wordt afgekit; tussen kachelpijp, dakdoorvoer en dakbeschot vult u met steenwolisolatiemateriaal. De juiste dakhelling en de positie van de uitmonding zijn cruciaal voor de trek en afwatering.

Stap 7: Eindkapkeuze

Eindkappen bepalen de trek en bescherming tegen weersinvloeden. Mogelijkheden zijn onder meer:

• Trekkende regenkap met veegluik: voorkomt waterinvoer en verhoogt trek, met veegluik voor onderhoud.
• Konisch (open) kap: condens terugdringen, open ontwerp laat wind geen kans geven op terugslag.
• Aspiomatic: draaiende kap met geolied lager die continu trek creëert door draaiende lamellen.
• Dubbelwandige trekkap met vonkenvanger: extra veiligheid en verminderde klemming van isolatie.
• Afsluitklep: afsluiten van het kanaal wanneer het niet gebruikt wordt; let op dat stoken dan niet mogelijk is.

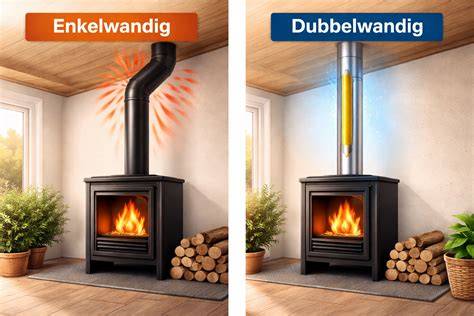

Een dubbelwandig rookkanaal biedt aanzienlijke voordelen ten opzichte van enkelwandige systemen: hogere trek, betere isolatie, minder warmteverlies en meer veiligheid doordat rookgassen op hogere temperaturen blijven tot ze buiten komen. Het verlenen van veiligheid en efficiëntie maakt de investering de moeite waard, zeker wanneer het rookkanaal door brandbare materialen of buiten de woning loopt.

Installatie van een flexibel rookkanaal

Een flexibel rookkanaal is een uitstekende oplossing om een nieuw rookkanaal te creëren in een bestaande schoorsteen. Het biedt flexibiliteit en gemak bij het installeren van een kachel of haard. Voorzieningen zoals dubbelwandige flexibele kachelpijp (RVS 316L, T600) zorgen voor betere prestaties en minder condensatieproblemen. Een dubbelwandig flexibel rookkanaal heeft:

• Hoogwaardig RVS; bestand tegen hoge temperaturen en corrosie.
• Dubbele wand met isolatie voor extra veiligheid en minder warmteverlies.
• Flexibiliteit; gemakkelijk aan te passen aan de vorm van een bestaande schoorsteen.
• CE1856-2 normering; voldoet aan Europese veiligheidsnormen.

Voordelen van een flexibel rookkanaal:

1. Gemakkelijke installatie in een bestaande schoorsteen; geen grootschalige sloop nodig.
2. Dubbelwandig en lekvrij; verhoogt veiligheid en vermindert lekkages.
3. Verbetert de trekkracht en efficiëntie van het verwarmingssysteem.
4. Duurzaam; lange levensduur en bestand tegen hoge temperaturen.

Onderhoud en veiligheid blijven essentieel: inspectie, jaarlijkse reiniging door een professional en het volgen van fabrikantinstructies waarborgen de veiligheid en efficiëntie.

Praktische overwegingen en kosten

De kosten voor een dubbelwandig rookkanaal kunnen variëren, afhankelijk van diameter, materiaal en installatiecomplexiteit. Een indicatieve prijs ligt in de orde van tientallen euro’s per meter voor materiaal, plus arbeid bij een professionele installatie. Voor doe-het-zelvers bieden veel leveranciers systemen met duidelijke handleidingen en CE-normering, zodat u zelf aan de slag kunt mits u zich aan de veiligheidsafstanden en instructies houdt.

Aanvullende adviezen en tips

• Laat de installatie controleren door een professionele installateur om veilig en volgens normen te werken.
• Voor rookkanalen in nieuwbouw of renovatie overweeg altijd dubbelwandig en mogelijk ook een flexibele binnenpijp voor extra afdichting.
• Keuze van eindkap beïnvloedt trek en onderhoudsgemak; kies op basis van lokale wind- en weeromstandigheden.
