Water en elektriciteit is een gevaarlijke combinatie. Daarom gelden er in de badkamer strengere regels voor de elektrische installatie dan in de rest van de woning. Of u nu een badkamer renoveert of een nieuwe laat bouwen: het is van belang dat de elektrische installatie voldoet aan de geldende normen. NEN 1010 deelt de badkamer op in vier zones: zone 0, zone 1, zone 2 en zone 3 (ook wel "buiten de zones" genoemd).
Zones en IP-bescherming

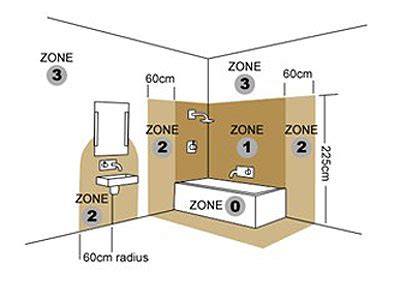

Zone 0 is de ruimte binnenin het bad of de douchebak. Zone1 is het gebied direct boven de douchebak of het bad tot 2,25 meter hoogte. Zone 2 omvat de ruimte tot 60 cm rondom zone 1 tot 225 cm hoogte. Alles daarbuiten in de badkamer valt onder zone 3. De IP-rating (Ingress Protection) geeft aan hoe goed een apparaat beschermd is tegen het binnendringen van vaste deeltjes en water. Bijvoorbeeld: Een lamp met IP 44 is beschermd tegen vaste deeltjes groter dan 1 mm en tegen spatwater uit alle richtingen. Bij het kopen van badkamerarmaturen staat de IP-rating op de verpakking en in de specificaties.
De IP-waarden die relevant zijn voor badkamers zijn onder meer IPX4 (spatwaterdicht) en IPX7 (dompelingsbestendig). Zone 0 vereist IPX7 voor vaste apparaten die in contact komen met water en een SELV-voeding (laagspanning). Zone 1 en Zone 2 vereisen minimaal IPX4 voor verlichtingsarmaturen en vaste apparaten, mits correct aangesloten op een geschikte voeding. Voor buiten de zones geldt IP44 vaak als standaard voor stopcontacten en verlichting in vochtige ruimtes, mits correct geïnstalleerd en geaard.
Elektrische beveiliging in de badkamer

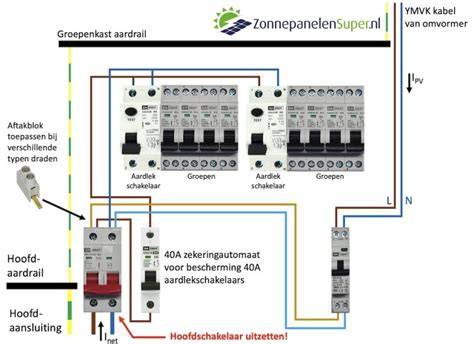

Alle groepen die de badkamer voeden moeten beveiligd zijn door een aardlekschakelaar met een gevoeligheid van maximaal 30 mA. De badkamer verdient een eigen groep in de groepenkast, gescheiden van de rest van de woning. Voor badkamergroepen is Type A met 30 mA gevoeligheid de standaard. Zorg er daarnaast voor dat de badkamer op een aparte aardlekschakelaar zit die niet dezelfde schakelaar is als bijvoorbeeld die van de koelkast of vriezer. Potentiaalvereffening (equipotential bonding) is verplicht en voorkomt gevaarlijk spanningsverschil tussen metalen delen. Deze taak is weggelegd voor een erkend installateur.
Verlichting in de badkamer moet voldoen aan de IP-eis van de zone waarin het armatuur wordt geplaatst. Boven de douche (zone 1) geldt minimaal IP X4, in zone 2 ook minimaal IP X4. LED-spots in het plafond boven de douche zijn populair, mits ze de juiste IP-rating hebben. Elektrische vloerverwarming is toegestaan mits het verwarmingselement een aardscherm heeft en de groep beveiligd is door een 30 mA aardlekschakelaar. Een wasmachine en/of droger mogen in de badkamer staan, maar alleen in zone 3 (buiten 60 cm rondom bad of douche). Het stopcontact moet beveiligd zijn door een 30 mA aardlekschakelaar. Een elektrisch handdoekrek zonder wateraansluiting mag in zone 2 geplaatst worden als het minimaal IP X4 heeft en Class II (dubbele isolatie).
Stopcontacten en scheidingstransformatoren
Scheerstopcontacten in de badkamer moeten voorzien zijn van een scheidingstransformator (maximaal 20 VA en galvanisch gescheiden van het net). Een elektrische boiler of doorstroomverwarmer mag in zone 1 geplaatst worden als het apparaat daarvoor bedoeld is en de juiste IP-rating heeft. Een stopcontact bij de wastafel is tegenwoordig bijna onmisbaar, maar mag buiten zone 0-2 geplaatst worden. Het stopcontact moet randaarde hebben en spatwaterdicht zijn (IP44 of hoger) bij toepassing dichtbij waterbronnen.
Wet- en geveltermen bij renovatie
Bij een badkamerrenovatie moet de elektrische installatie vroeg in het proces geregeld worden. Veel oudere woningen hebben de badkamer op dezelfde groep als slaapkamer of overloop wat niet voldoet aan NEN 1010. Als er geen vrije posities in de groepenkast zijn, kan uitbreiding of vervanging nodig zijn. Alle bekabeling in de badkamer moet geschikt zijn voor vochtige omgevingen; losse snoeren en verlengkabels zijn verboden. IP44 inbouwspots plaatsen (per stuk, inclusief ventilator) hangt af van de gekozen zones en IP-waarden. De totale kosten hangen af van de omvang van de badkamer, het aantal aansluitpunten en de huidige staat van de installatie.
Richtlijnen en praktische tips
De zones worden gemeten vanaf de rand van het bad of de douchebak. Zone 0 is binnenin het bad of de douchebak; Zone 1 is direct daarboven tot 225 cm hoogte; Zone 2 is de ruimte tot 60 cm rondom zone 1 tot 225 cm hoogte; Zone 3 is alles buiten deze zones. Stopcontacten mogen alleen buiten zone 0, 1 en 2 geplaatst worden, mits ze beschermd en geaard zijn. Geaarde stopcontacten, aardlekschakelaars en spatwaterdichte stopcontacten zijn cruciaal voor veiligheid in vochtige ruimtes. Trekschakelaars voor wasmachines mogen alleen toegepast worden in zone 1 en 2 en op minimaal 60 cm van bad, douche of wastafel.
Bij de keuze voor schakelmateriaal in de badkamer is het belangrijk om rekening te houden met vochtbestendige materialen, eventueel dubbel geïsoleerde (klasse II) apparaten, en afdichtingen die waterinsijpeling voorkomen. Certificering zoals CE-markering en keurmerken (KEMA-KEUR of DEKRA) verhogen de zekerheid. Laat alle elektriciteitswerk in de badkamer uitvoeren door een erkend installateur die bekend is met NEN 1010-eisen voor natte ruimtes. Zo voorkom je gevaarlijke situaties en voldoe je aan wettelijke normen.
Praktische oplossingen voor stopcontacten

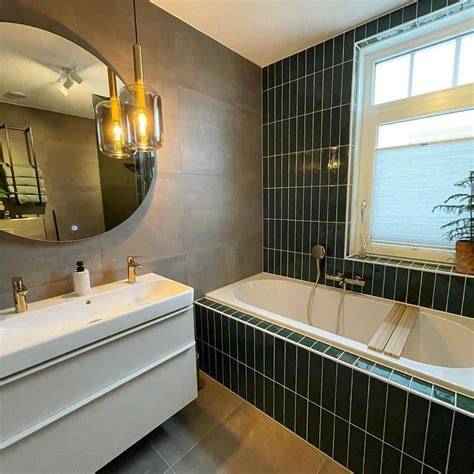

Er zijn verschillende slimme oplossingen om stopcontacten in de badkamer net en veilig te maken. Stopcontacten in lade of spiegelkast verminderen snoeren en verbeteren de netheid. Bij installatie moet je vooraf goed nadenken over de stroomtoevoer naar deze plaatsen en eventueel de hulp van een erkend elektricien inschakelen.
Veelgestelde vragen en samenvatting
Wat zijn de zones in de badkamer volgens NEN1010? Zone 0 (in bad/douchebak) vereist IPX7 en geen stopcontacten; Zone 1 (direct boven bad/douche) vereist IPX4 en meestal geen stopcontacten tenzij SELV-voeding; Zone 2 (tot 60 cm rondom zones 0-1) vereist IPX4 voor geschikte armaturen; Zone 3 (buiten zones) geldt minder strenge regels maar nog steeds goede aarding en IP-bescherming.
Moet ik altijd een aardlekschakelaar hebben in de badkamer? Ja, alle groepen die de badkamer voeden moeten zijn beveiligd met een aardlekschakelaar van 30 mA.
Demonstratie: Zones (NEN1010) in de badkamer van de elektrische installatie - elektrocutie
Conclusie op maat
Veiligheid in de badkamer staat voorop door de combinatie van water en elektriciteit. Door zones, IP-voorwaarden, aardings- en aardlekschakelaars en potentiaalvereffening nauwgezet toe te passen, voldoet u aan de NEN 1010-normen en Bouwbesluit. Laat onderhoud en uitbreidingen altijd uitvoeren door een erkend installateur en overweeg waar mogelijk praktische en esthetische oplossingen zoals stopcontacten in laden of spiegelkasten.
