U bent op zoek naar een nieuwe radiator, omdat uw oude radiator niet meer naar behoren functioneert of omdat u op zoek bent naar een (design) radiator die beter past in uw inrichting. De volgende stap is het vervangen of plaatsen van de nieuwe radiator. Dit klusje is eenvoudiger dan u denkt. Hieronder staat stap voor stap uitgelegd hoe u dit precies moet doen. Deze handleiding is niet van toepassing op iedere radiator, omdat er veel verschillende soorten radiatoren zijn.

Stap-voor-stap installatieoverzicht

1. Bevestiging op de muur: De radiator moet eerst op de muur worden bevestigd. Het is belangrijk dat de radiator stevig vastzit. Aan de onderkant moet tenminste 10 cm vrij worden gehouden. Dit is nodig voor een betere luchtcirculatie. Let op: vervangt u de huidige radiator voor een ander type, dan kunt u wellicht niet dezelfde bevestigingsbeugels gebruiken. Hang de radiator in de beugels.
2. Kraan en afvoerverbindingen: De kraan en de afvoerverbindingen kunnen nu worden bevestigd op de radiator.
3. Aftakking vanaf ringleiding: Maak nu een aftakking van de ringleiding naar de radiator. Neem hierbij de kortste weg met zo min mogelijk bochten. Deze leiding moet met beugels aan de muur worden bevestigd.
4. Aanvoer en afvoer aansluiten: Bevestig met behulp van knelfittingen de aanvoer en afvoer aan de radiator. Let op: vast is vast. Draai ze niet stuk.
5. Systeem vullen: Heeft u alles correct aangesloten? Dan kunt u nu het systeem met water vullen. Als de ketel een drukmeter van 1,5 tot 2 bar aangeeft moet u de watertoevoer sluiten. Als de drukmeter nu niet meer een druk van 1,5 tot 2 bar aangeeft dient u de installatie nog een keer bij te vullen en het systeem te ontluchten.
6. Aansluiten afwerken: Tenslotte kunt u alle plaatsen waar een leiding door de muur of plafond komt afwerken met een kunststof rozet.
7. Klusadvies voor algemene installaties: Hieronder volgen algemene stappen. Schakel de CV-ketel uit en laat het systeem afkoelen voordat je begint met de installatie. Sluit de watertoevoer naar de bestaande radiator af door de afsluitkleppen aan beide zijden van de radiator dicht te draaien. Plaats een emmer en handdoeken onder de oude radiator om eventueel water op te vangen dat uit de leidingen kan lekken. Gebruik een verstelbare sleutel of pijpsleutel om de moeren op de radiatoraansluitingen aan beide zijden los te draaien. Verwijder de oude radiator voorzichtig van de muur door hem op te tillen en uit de radiatoraansluitingen te trekken. Plaats de nieuwe radiator op dezelfde locatie en markeer de positie van de ophangbeugels op de muur. Boor gaten in de muur op de gemarkeerde posities en bevestig de ophangbeugels stevig met behulp van pluggen en schroeven. Breng schroefdraadtape aan op de schroefdraad van de radiatoraansluitingen. Draai de radiator aan op de leidingen en zorg dat ze stevig vastzitten, maar niet te strak. Open langzaam de afsluitkleppen op de watertoevoerleidingen naar de nieuwe radiator. Controleer op lekkages bij de aansluitingen en draai de moeren indien nodig iets strakker aan. Controleer de instructies van het product voor het ontluchten van de radiator en ontlucht indien nodig om eventuele luchtbellen uit het systeem te verwijderen. Schakel de verwarming weer in en controleer of de nieuwe radiator naar behoren werkt.
8. Vermogensbepaling en planning: Een nieuwe radiator aansluiten doe je waarschijnlijk niet elk jaar. Grote kans dus dat je niet weet waar je moet beginnen. Daarom hebben wij een stappenplan geschreven om je op weg te helpen naar de perfecte nieuwe radiator voor in jouw huis. Van het kiezen van de juiste radiator tot het plaatsen van die nieuwe radiator. Het installeren van een radiator begint bij het kiezen van de juiste nieuwe radiator. Radiatoren verschillen in de hoeveelheid warmte die ze afgeven. Hoe meer vermogen (of capaciteit) de radiator heeft, hoe groter de warmteafgifte. Hoeveel vermogen jouw radiator nodig heeft, is afhankelijk van de ruimte waarin je de radiator gaat plaatsen. Hoe groter de ruimte, hoe meer vermogen je nodig hebt. Ook de gewenste temperatuur in die ruimte is van belang: in de badkamer geven we bijvoorbeeld vaak de voorkeur aan een hogere temperatuur dan in onze slaapkamer. Het is verstandig goed te berekenen welk vermogen je minimaal nodig hebt. Zo voorkom je koude ruimtes en te hoge stookkosten.
9. Aansluiten en ontluchten: Trek de stekker bij de ketel uit het stopcontact om de CV-installatie uit te schakelen. Draai alle radiatorkranen open van alle radiatoren die hoger en gelijk hangen aan de radiator die je los wilt koppelen. Als de radiator die je los wilt koppelen zich op de laagste verdieping van het huis bevindt, monteer je een vulslang op de vul- en aftapkraan. Vervolgens draai je deze aftapkraan open. Draai met een ontluchtingssleutel de aftapkraan open en laat het water uit de installatie stromen. Draai de aftapper open van de radiator die je wilt vervangen. Draai met een sleutel de aan- en afvoerleidingen en de kraan van de radiator los. Schroef de beugels los en vang het eventuele restwater op. Let op: dit water kan vuil en zwart zijn. Als de oude radiator van de muur is, kun je het nieuwe model plaatsen! Voor het aansluiten van een nieuwe radiator heb je een aansluitset of aansluitblok nodig. De radiator moet altijd op de koudste plek in de badkamer hangen. Houd aan de boven- en onderzijde van de radiator ten minste 10 cm vrij. Zorg er ook voor dat de radiator minimaal 5 cm vrij van de wand hangt. Wanneer een verwarmingspijp door een muur heen moet zorg dan voor een gat ruimer dan de grootte van de pijp. Een radiator wordt aangesloten op de wateraanvoer. Deze aanvoer kan op verschillende plekken in de badkamer zitten en is bepalend voor welke aansluiting je radiator nodig heeft. De meest gangbare aansluitingen zijn links/rechts/onder en midden/onder. Dit geeft aan waar het water de radiator binnenkomt en weer naar buiten gaat. Dit geeft aan waar het water de radiator binnenkomt en weer naar buiten gaat. In oudere huizen komt de afvoer soms uit het plafond, waardoor de radiator niet goed opwarmt. Warme lucht stijgt op, dus met een afvoer uit het plafond warmen alleen de bovenste buizen van de radiator op. Met een afvoer uit het plafond heb je daarom een stromingsbuis nodig. Dit is een soort pin die je in de meest linkse of rechtse buis van de radiator plaatst. De stromingsbuis dwingt het water naar beneden te gaan, zodat het niet direct opstijgt en dus wel de hele radiator verwarmt. Is jouw nieuwe radiator hetzelfde type als de oude? Dan kunnen de aansluitingen van de oude radiator worden overgezet naar het nieuwe exemplaar. In dat geval kun je dus ook de oude bevestiging gebruiken. Bij een ander type radiator moeten nieuwe beugels op de muur gemonteerd worden, met pluggen en zware schroeven. Klinkt dit allemaal al erg ingewikkeld? Bevestig de radiator-beugels waterpas aan de muur. Zorg ervoor dat er aan de boven en onderzijde van de radiator ten minste 10 cm vrije ruimte is. De radiator moet ook minimaal 5 cm vrij van de wand hangen. Bevestig het ontluchtingskraantje en het aftapkraantje. LET OP: De aanvoer (het hoogste punt) en de afvoer (het laagste punt) moeten de langst mogelijke weg door de radiator afleggen. Dat wil zeggen dat je bijvoorbeeld links boven de aanvoer bevestigt en rechts onder de afvoer. Bevestig de kraan of thermostaatkraan en de afvoerverbinding op de radiator. Zorg dat je een aftakking van de ringleiding naar de radiator maakt. Neem de kortste weg naar de radiator, met zo min mogelijk bochten. En bevestig deze leiding met beugels aan de muur. De afstand tussen de beugels mag maximaal 1,2 meter zijn. Om bochten naar de radiator te maken, is een buigtang vereist. Deze kun je meestal wel ergens huren. Om de leidingen in te korten is een pijpensnijder nodig. Dan ben je ervan verzekerd dat de pijp recht is ingekort. Bevestig de aanvoer en afvoer/retour aan de verwarming met behulp van knelfittingen. Plaats de moer en de knelring over de leiding. Wanneer alles correct is aangesloten, kun je het systeem met water vullen. Het wordt aangeraden het bijvullen of afvullen te doen met zijn tweeën. Draai de radiatorkranen open en sluit de ontluchters. Zet druk op de leidingen. Op de manometer kun je de druk bijhouden. Vul de installatie tot circa 1.7 bar en draai vervolgens alle kranen weer dicht. Ontlucht de radiator die zich op het hoogste punt in huis bevindt. Draai de ontluchter open totdat er water uitkomt en sluit hem daarna weer. Controleer de druk. Is deze te laag? Vul de druk dan weer bij tot circa 1.7 bar. Herhaal deze stap totdat de radiatoren geen borrelend geluid meer maken. Controleer nog eens of de drukmeter van de ketel een druk van 1,5 tot 2 bar aangeeft.
10. Aanvullende overwegingen: Bij de aanschaf van een radiator komt veel kijken. Naast de visuele aspecten als kleur, vorm en mogelijke accessoires is het vooral van belang te kijken naar de functionaliteit. Voor een bijverwarming kunt u bijvoorbeeld kiezen voor elektrische verwarming, maar voor plaatsing onder ramen is het verstandig een niet te hoge radiator te nemen.

Speciale aandachtspunten per situatie

• Types radiatoren: Als de huidige installatie anders is dan het gewenste type, kunnen bevestigingsbeugels en aansluitonderdelen variëren. Controleer altijd de handleiding van het product of raadpleeg een expert.
• Ruimte- en pipingplanning: Zorg voor voldoende vrije ruimte rondom de radiator (minimaal 10 cm voor- en onderzijde, minimaal 5 cm afstand tot de muur) en plan de ringleiding zo dat deze kort en recht kan verlopen naar de radiator.
• Druk en ontluchten: Houd de druk in de gaten (1,5-2 bar bij werking), vul bij indien nodig tot circa 1,7 bar, en ontlucht systematisch vanuit het hoogste punt in huis.
• Veiligheid en afwerking: Schakel de ketel uit voordat je begint en vang restwater op. Werk alle muurgaten af met rozetten zodat alles netjes afgewerkt is.

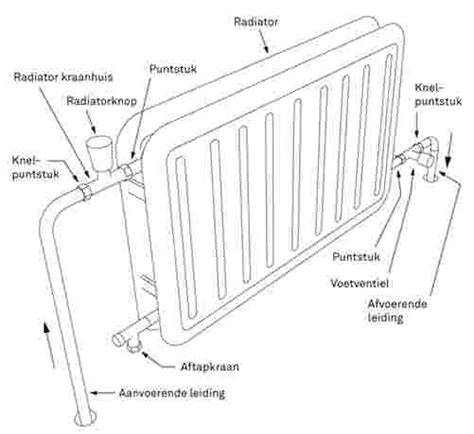

Een duidelijke afbeelding of infographic kan helpen bij het visualiseren van hun installatieproces: bijvoorbeeld een eenvoudige staafdiagram van stappen 1 tot 9, met aanduiding van verbindingen, knelfittingen, en ontluchting.

Voor wie graag visueel leert, kan een korte video-uitleg over het aansluiten van een radiator op maat helpen. Zorg dat de video de symbolen voor aanvoer, retour, ontluchting en vulslang duidelijk laat zien.

Samenvatting van belangrijke afwegingen

• Kies een radiator met adequaat vermogen voor de ruimte.
• Controleer type en bevestigingsbeugels bij vervanging.
• Plan de leidingen kort en recht naar de radiator.
• Zorg voor voldoende vrije ruimte rondom de radiator (minimaal 10 cm).
• Volg stap-voor-stap instructies en controleer op lekkages na installatie.
