De koppakking speelt een cruciale rol in de afdichting tussen het onderblok en de cilinderkop. Deze afdichting moet bij hoge temperaturen en druk standhouden om lekkages van koelvloeistof en olie te voorkomen. Een lek kan verschillende oorzaken hebben en heeft vaak gevolgen zoals vermogensverlies, witte rook uit de uitlaat en oververhitting van de motor. Veroudering, een slecht werkend koelsysteem en onjuist onderhoud zijn veelvoorkomende redenen voor koppakkingproblemen bij Ford Mondeo Mk3 dieselmotoren.
Wat doet een koppakking en waarom faalt hij?
De koppakking zorgt ervoor dat de verzegeling tussen cilinderkop en onderblok intact blijft, terwijl daarin gasdruk en koelsysteemkanalen in verbinding staan met smering en koeling. Omdat de koppakking op de plek zit waar de verbranding in de motor plaatsvindt, krijgt het onderdeel hoge temperaturen en gasdrukken te verwerken. Een lekkende koppakking kan zorgen voor vermogensverlies, een onregelmatige motorloop en mogelijk interner lekkages waar koelvloeistof en olie zich mengen. Een veelvoorkomend punt van falen is het koelsysteem; wanneer de motor heet wordt, kan het metaal krommen en de afdichting kan hierdoor losraken.
Oorzaken van lekkage en scheurvorming bij een 16V cilinderkop
Bij sommige Mondeo Mk3 dieselmotoren kan de 16V cilinderkop bij LPG-installaties sneller slijten of scheuren door hogere uitlaattemperaturen. Een oud LPG-systeem dat te heet wordt houdt het kopvlak onder spanning, waardoor scheuren kunnen ontstaan en lekkages optreden. Een cilinderkop van de sloop kan tijdelijk uitkomst bieden, maar zonder afvlakken kan afstelling en klepverzorging nadelig zijn voor de afdichting. Een kop die niet vlak is, kan drukverliezen veroorzaken en lekkage in de koppakking of tussen kanalen in de kopruimte.

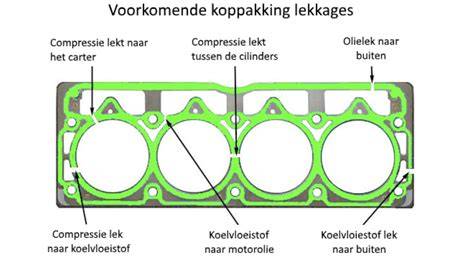

Symptomen van een lekkende koppakking
- Koelvloeistofinmixie: koelvloeistof die in de motorolie terechtkomt of omgekeerd, vaak zichtbaar aan de oliepeilstok of door witte rook uit de uitlaat.
- Oververhitting: koelvloeistof kookt, temperatuurmeter loopt richting het rode gebied.
- Onregelmatige motorloop of verminderd vermogen door lekkage en drukverlies.
- Gasdruk- en lekkage-effecten bij hogere belastingen waardoor geluid of sissen te horen kan zijn bij het overmatig openen van kleppen of lekkages langs kanalen.
Diagnose en tests
- Compressietest om te controleren of koppakking tussen twee cilinders defect is.
- Koelvloeistof- en olie-analyse om interne lekkages te bevestigen (olie-rook, witte rook, smurrie in koelvloeistof).
- Druktest op het koelsysteem en lekkagetest op kopkop aansluitingen onder belasting.
- Visuele inspectie van cilinderkop, boutspanning en vlakke afwerking; controleren of kop gevlakt moet worden.
Reparatiemogelijkheden en stappen
Een lekke koppakking vervangen is een especialeserie ingreep die meestal veel werkzaamheden vereist. De standaard werkwijze omvat:
- Koppakking vervangen tussen cilinderkop en onderblok;
- Olie en koelvloeistof afvoeren en resten verwijderen;
- Distributieriem controleren en op tijd vervangen indien nodig;
- Cilinderkop demonteren en kopvlakken inspecteren op vervorming of scheuren;
- Indien vlakslijpen noodzakelijk is, kop afvlakken voordat de nieuwe koppakking wordt gemonteerd;
- Vervanging van andere onderdelen zoals waterpomp, thermostaat, en smeermiddelen waar nodig;
- Montage met correcte koppakkingsdikte afhankelijk van vlakslijpen en kopafstelling;
- Uitgebreide test na montage: compressie, koelsysteem, en proefrit.
Het vervangen van een koppakking is een tijdrovende klus die specialistische apparatuur en ervaring vereist. Het is gebruikelijk om, wanneer de motor is uit elkaar, ook aanvullende onderdelen preventief te vervangen om toekomstige problemen te voorkomen. De kosten variëren sterk afhankelijk van garage, onderdelenkeuze en omvang van de reparatie.
Specifieke overwegingen voor Ford Mondeo Mk3 en EcoBoost varianten
Bij Mondeo-modellen met EcoBoost-motoren kunnen kwetsbaarheden bestaan zoals verouderde distributieriem en koelsysteemproblemen, maar ook bij dieselmotoren zoals de 1.6 TDCi en 1.5 TDCi/HDi kan de koppakking alsnog kritisch zijn. Het is verstandig om regelmatig onderhoud te laten uitvoeren en koelvloeistof en olie niveau in de gaten te houden. Een lek kan ook leiden tot rookontwikkeling (wit rook bij koelvloeistof in verbrandingskamers) en mogelijk motorschade als er geen tijdig ingespeeld wordt.
Preventie en onderhoudstips
- Voer tijdig onderhoud uit en controleer regelmatig de koppakkingstatus bij tekenen van koelvloeistof- of olieverlies.
- Controleer het koelsysteem: waterpomp, radiateur en thermostaat op lekkages en verstopte kanalen.
- Laat bij slijtage van de distributieriem tijdig vervangen om onnodige schade aan kleppen en zuigers te voorkomen.
- Voer compressietesten uit om scheuren of lekkages tussen cylinders uit te sluiten.
Wat te doen als u een lek vermoedt
Laat het voertuig zo snel mogelijk controleren door een gespecialiseerd garagebedrijf. Een lekke koppakking kan leiden tot ernstige motorschade als er lange tijd geen reparatie plaatsvindt. Bij een lek kan het verstandig zijn om de motor tijdelijk te laten testen op compressie, rooktesten en lekkage om te bepalen of de koppakking de veroorzaker is en welke reparatie nodig is.
Beschikbare diagnoserapporten en adviesdiensten
Specialistische garages bieden uitgebreide diagnose, reparatie en revisie voor Ford Mondeo dieselmotoren. Ze adviseren om een exacte inspectie te doen met moderne testapparatuur en om bij complexere gevallen revisie of motorvervanging te overwegen. Een betrouwbare service biedt emissietesten, druk- en rooktesten en een duidelijk prijsvoorstel met garantie op de uitgevoerde reparatie.
| Onderdeel | Functie | Waarom controleren |
|---|---|---|
| Koppakking | Afdichting tussen kop en blok | Voorkomt menging van olie en koelvloeistof, behoudt compressie |
| Distributieriem | Aandrijft nokkenassen | Bij slijtage of breuk ernstige motorschade |
| Waterpomp | Koelt het motorblok | Verbeterd koelsysteem en preventief vervangen bij koppakking |
| Kopvlakken | Vlakke afdichting | Gebrekkige vlakheid leidt tot lekkages |
