Fundering en constructie van vrijdragende schuifpoorten: ontwerp, berekening en praktische richtlijnen

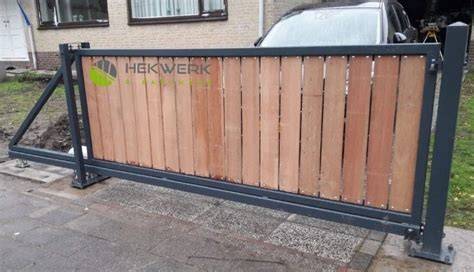

Vrijdragende schuifpoorten kunnen elke ingang afsluiten en kiezen voor een veilige afsluiting van uw terrein. De zware onderconstructie, gedragen door waterdichte, stof afgesloten wielenstellen, zorgen voor een degelijke constructie. Samen met een cilinderslot met RVS binnenwerk en een stevige slotvanger die bijna niet open te breken is, kiest u voor veiligheid en betrouwbaarheid. Doordat de poort minimale ruimte inneemt, kunt u uw terrein optimaal benutten. Tot een breedte van 8 meter is 1 rij- en 1 vangportaal mogelijk. Protalen koker 80x80mm, rijportaal met bovenzijde 2 rubberen loopwielen en zijgeleiding, geprofileerde onderbalk koker 120x120mm met aangelast railprofiel, Locinox cilinderslot en RVS binnenwerk vormen samen een robuuste basis.

Ontwerpkeuzes: vrijdragend versus rails en telescopisch

• Vrijdragende schuifpoort (cantilever): zweeft boven de oprit en schuift zonder rails. Voordelen: geen vuil in de rail, geen vorstproblemen, geschikt voor onverharde of grindopritten. Nadelen: vereist extra lengte voor contragewicht en zware zijfundering. Maximale breedte vaak tot 8 meter, met speciale profielen mogelijk tot 10 meter.
• Schuifpoort op rail: rolt over een V-profiel in de oprit. Voordelen: geen extra contragewicht nodig en breedte kan onbeperkt zijn. Nadelen: rail moet schoon gehouden worden en kan bevriezen in de winter. Geschikt voor gemetselde of verhardde opritten. Maximaal breedte vaak onbeperkt, in de praktijk tot 12 meter.
• Telescopische schuifpoort: bestaat uit twee (of drie) segmenten die achter elkaar inschuiven. Voordelen: halve zijruimte nodig, geschikt voor brede opritten (6-12 meter). Nadelen: complexere mechanica en hogere aanschafprijs, verhoogd onderhoud aan telescoopgeleiding.

Vergelijkingsmatrix (kernpunten)

Berekening en plaatsing van fundering

Fundering is het belangrijkste kritieke element bij een vrijdragende schuifpoort. De fundering moet voldoende gewicht en stijfheid bieden om verzakking, scheefstand en blokkeren van de rolblokken te voorkomen. Voor vrijdragende poorten wordt vaak een betonblok naast de oprit gestort om de wielen te dragen. De funderingsafmetingen en het betongewicht hangen af van de poortbreedte, gewicht en de gewenste stabiliteit.

Technische specificaties (voorbeeld voor 4 m poort):

• Funderingsafmetingen: circa 150 × 50 × 80 cm (L × B × D) of een doorlopende strook 450 × 30 × 40 cm bij toepassing in rails.
• Betongewicht: circa 1.400 kg voor een vrijdragende blokfundering; railsystemen hebben doorgaans circa 500 kg aan beton nodig.
• Wapening: Ø 12 mm raster 15 × 15 cm, ingestorte boutankers (M16).
• Minimale uithardingstijd: 21 dagen vóór montage bij standaard beton; sneller bij snelbeton (ca. 1 dag tot montage mogelijk afhankelijk van leverancier).
• Vorstvrije diepte: circa 80 cm (Belgische norm) voor vrijdragende systemen; railsystemen kunnen 40 cm vereisen.

De fundering zorgt voor het ankerpunt van de poort en vangt de trekkrachten uit het contragewicht en de beweging. Het gewicht en de massa van het beton leveren voldoende tegenwicht op voor een standaard poortfundering zonder dat staalversterking noodzakelijk is, afhankelijk van de exacte situatie en afmetingen. De exacte afmetingen en uithardingstijden worden vaak afgestemd op de specifieke poort, zoals de robuuste schuifpoort Jeker.

Berekening van het contragewicht en ankerpunten

Voor een 4 meter brede vrijdragende poort wordt een contragewicht van ongeveer 1500 kg tot 1750 kg als veilige marge berekend. Dit gewicht zorgt voor de stabiliteit van de zwevende constructie en voorkomt verzakking. De ankers worden verplaatst naar buitenkant afhankelijk van de gewenste indeling van de erfgrens en de ruimte rondom de oprit, maar dit moet altijd getoetst worden aan de funderingsspecificaties en de draaglast van de zand-/betonlagen.

Materiaalkeuzes en afwerking

• Rijportaal en onderbalk: kokerwerk, 80×80 mm voor rijportaal; 120×120 mm onderbalk met aangelast railprofiel.
• Wielen en aandrijving: bovenzijdige rubberen loopwielen; Locinox cilinderslot met RVS binnenwerk; tandheugel of telescoopgeleiding afhankelijk van systeem.
• Bevestiging: poedercoating in donkergroep of zwart (RAL 6009/9005) mogelijk; thermisch verzinken gevolgd door poedercoating voor maximale corrosiebescherming.

Nuttige bouwdetails en aandachtspunten

• De poort kan voorzien zijn van een driehoekaan de binnenzijde en buitenzijde voor extra stevigheid; dit geldt zowel voor houten als stalen frames. Bij houten poorten kan een stalen frame noodzakelijk zijn omdat houten poorten zonder onderrail moeilijker houdbaar zijn.
• Bij railsystemen kan stören met de rail noodzakelijk zijn; een borsteltje of schrapertje onder het hek houdt de rail schoon en voorkomt belemmeringen.
• Bij bewuste keuzes voor ruimte of esthetiek is vrijdragend vaak de mooiste oplossing; rail- of telescopische systemen vereisen soms meer aanleg en onderhoud.
• Veiligheidsvoorzieningen: CE-normen, automatische stop bij hand tussen de deur en automatische beveiliging bij in- en sluiten.

Kosten en offerteproces

Richtprijzen (indicatief, afhankelijk van configuratie, materialen en uitvoering):

1. Vrijdragende aluminium schuifpoort (4 m, auto): €4.000 - €8.500
2. Automatische aluminium schuifpoort vrijdragend (4 m): €4.000 - €8.500
3. Automatische houten schuifpoort (4 m): €4.500 - €8.500
4. Telescopische schuifpoort aluminium (6 m, 2 segmenten): €5.500 - €11.000

De uiteindelijke kosten hangen af van opritgrootte, gebruikte materialen, aandrijving, uitvoering (vrijdragend of rails), kolommen en eventuele extra’s zoals verlichting of toegangscontrole. Met een online configurator kunt u direct een offerte op maat aanvragen. Productie gebeurt in de eigen werkplaats in Elburg, waar stalen profielen op maat worden gezaagd, gelast en samengebouwd tot een solide constructie, volledig thermisch verzinkt en daarna twee-laags poedercoating. Prefab-versies kunnen op een betonnen plaat worden gemonteerd; vrijdragende uitvoeringen worden op locatie opgebouwd. Elke poort ondergaat een CE-kwaliteitscontrole voor veiligheid en werking.

Stappenplan voor uw project

1. Meet de zijruimte en bepaal de gewenste opritbreedte; bereken 1,3×breedte + 0,5 m voor vrijdragende poorten, of hogere waarden afhankelijk van contragewicht.
2. Kies tussen vrijdragend, rail of telescopisch op basis van ruimte, onderhoud en budget.
3. Bereken funderingsbehoefte: gewicht, vorm van fundering, vorstdiepte en uithardingstijd. Raadpleeg een leverancier voor exacte maten.
4. Beslis over materiaal: staal, hout of combinatie; kies voor coating en verzinking voor duurzaamheid.
5. Plan automatisering: motorisering, veiligheidsfuncties en afstandsbediening; controleer compatibiliteit met poortgewicht.
6. Laat fundering en poortinstallatie controleren volgens CE-normen en laat testen op sluitkracht en windbestendigheid.

Veelgemaakte fouten en tips

• Zijruimte niet vooraf opgemeten: brievenbus, regenput en elektriciteitskast kunnen de installatie blokkeren.
• Te vroeg plaatsen op verse fundering: 21 dagen uithardingstijd vereist bij beton; wrijf niet te vroeg tegen de structuur.
• Geen rekening houden met windbelasting: in open gebieden kiest u voor lamellen of versterkte bovengeleider.
• Onderdimensioneren van de motor: kies minstens 25% extra belasting voor langere levensduur.

Veelgestelde vragen over funderingen en uitvoering

• Hoeveel zijruimte heeft een vrijdragende schuifpoort nodig? Antwoord: opritbreedte × 1,3 + 0,5 meter. Voor 4 meter breed: circa 5,7 meter vrije zijruimte.
• Is een fundering gewapend nodig? Voor standaard vrijdragende poorten is een gewapende fundering vaak niet strikt noodzakelijk; het gewicht van het beton zelf biedt vaak voldoende tegengewicht, maar exacte specificaties hangen af van de poortgrootte en belasting.
• Welke elementen leveren we voor automatisering? Tandheugelmotorisering, eindschakelaars, fotocellen en afstandsbedieningen; monteer altijd volgens de fabrikant en veiligheidsnormen.

Conclusie per onderwerppunt

De keuze voor een vrijdragende schuifpoort biedt ruimtebesparing en een strakke afwerking, maar vereist zorgvuldige funderingsberekening en voldoende zijruimte voor stabiliteit. De combinatie van een zwaar contragewicht, een stevige onderbouw en correcte bevestiging zorgt voor een veilige en duurzame oplossing. De uiteindelijke keuze tussen vrijdragend, rails of telescopisch hangt af van beschikbare ruimte, gewenste onderhoud en budget, terwijl een tijdige, CE-geteste montage de lange levensduur en veiligheid garandeert.
