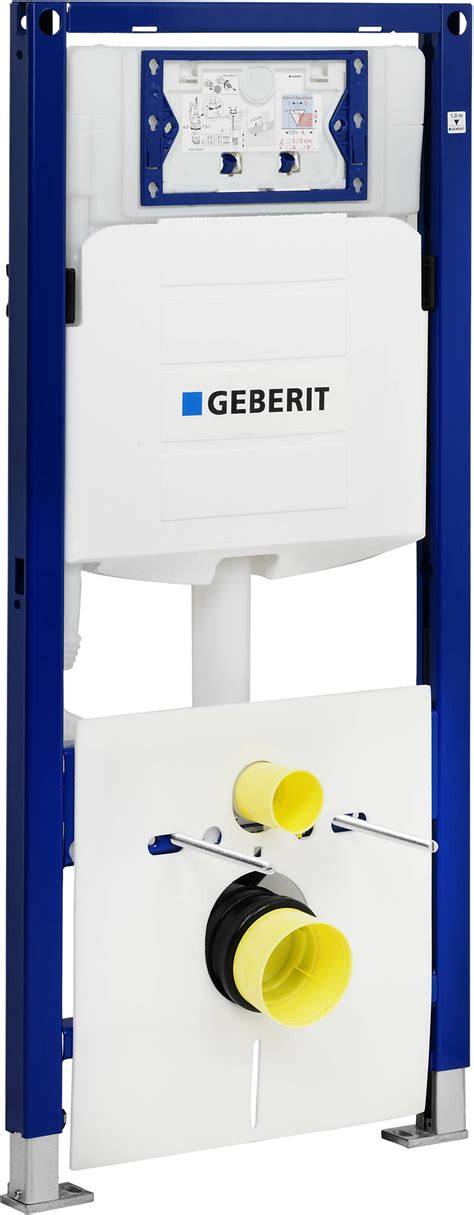

Het Geberit Duofix inbouwreservoir type UP320 met dubbele spoeling is een compact inbouwsysteem voor wandclosetsystemen in droogbouwtoepassingen. Dit element bevat een Sigma inbouwreservoir, wandankers voor stabiele montage en een geluidsisolatieset die condensvorming en spoelgeluid minimaliseert. Het Duofix UP320 systeem biedt een doordachte samenstelling voor professionele sanitaire installaties met tal van instelmogelijkheden en compatibiliteit met Geberit AquaClean.
Belangrijkste kenmerken van het Duofix UP320 element

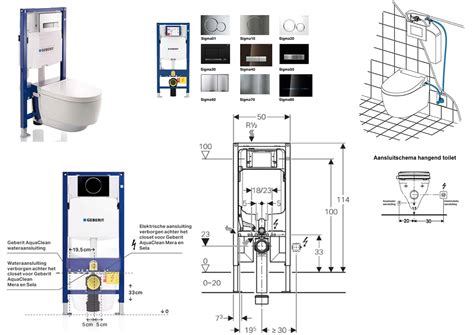

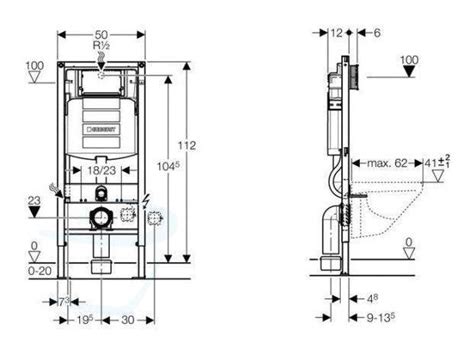

- Afmetingen: Bouwhoogte 1120 mm of 1320 mm, breedte 500 mm, diepte 120 mm.
- Spoelvolume: instelbaar op 6/3 liter, met fabrieksinstelling voor grote en kleine spoeling.
- Bediening: Frontbediening geschikt voor 1-toets, 2-toets of spoel-stop systemen.
- Vaststelbare voetsteunen: regelbaar tussen 0 en 20 cm voor flexibele vloeropbouw.
- Aansluitbocht: verstelbaar in diepte zonder gereedschap, verstelbereik 45 mm.
- Materiaaluitvoering: gepoedercoat staal met PE-HD aansluitbochten en verzinkte onderdelen.
Toepassing en montageadvies
Je installeert dit element in deelhoge of ruimtehoge voorzetwanden, onder andere bij houtskeletbouw en gipsplaatsystemen. De wateraansluiting plaats je aan de achter- of bovenzijde in het midden. Voor wandclosets tot 62 cm lengte monteer je de meegeleverde wandankers rechtstreeks in de frameconstructie. De geluidsgeïsoleerde aansluitbocht verbind je gereedschapsloos met de afvoerleiding, waarbij je de dieptepositie eenvoudig aanpast aan de wanddikte. Bij combinatie met Geberit AquaClean douche-wc’s kun je de Power & Connect Box in het element integreren voor elektrische aansluiting.
Montage- en onderdelenoverzicht
- Het DUOFIX UP320-systeem is uitermate geschikt voor renovatieprojecten.
- Het reservoir wordt geleverd inclusief wandankers, afvoerbocht, bevestigingsmateriaal en geluidsisolatieset.
- Frontbediening biedt keuze uit verschillende bedieningspanelen (Maxaro en Geberit Sigma).
- De sparingskoker is extra lang en kan indien nodig op maat worden ingekort.
Technische details van overige Geberit componenten
De combinatie van Geberit UP320 met de nieuwste generaties vlotterkranen en spoelventielen zorgt voor een stille, betrouwbare spoelwerking en lange levensduur. De Geberit vlotterkraan Type 383 is stiller en compacter met traploze instelling van het waterniveau en een onderhoudsvriendelijk filter. Het Geberit spoelventiel Type 208 biedt vijf instelbare spoeltrappen voor grote en kleine spoeling, met doorstroombegrenzer en achterwaartse compatibiliteit met oudere reservoirs. Het Type 212 spoelventiel is flexibel en gebruikt in alle Sigma en Omega inbouwreservoirs, met vijf stappen voor de spoelhoeveelheden en geïntegreerde spoelbegrenzer.
Installatie en onderhoud van Geberit UP320
Het Geberit Duofix UP320 inbouwreservoir (bouwserie 2025) is ontworpen voor eenvoudige en duurzame sanitaire installaties. De installatiehandleidingen en montagevideo’s bieden stap-voor-stap begeleiding voor de volledige montage, van het plaatsen en stellen van het frame tot het aansluiten van water en het afwerken van de wand. Het correct plaatsen, stellen en vastzetten van het Duofix frame is essentieel. Je vindt instructies voor het aansluiten van de waterleiding en het instellen van het vulsysteem in het reservoir. Het spoelmechanisme bereik je via de serviceopening achter de bedieningsplaat, en onderhoud kan daar plaatsvinden.
- Voor AquaClean-douche-wc’s: aansluiting op geïntegreerde Power & Connect Box mogelijk.
- Bedieningspaneel kiezen: compatibel met Maxaro en Geberit Sigma.
- Installatievolgorde: wateraansluiting, afvoer, wandafwerking.
- Garanties: Geberit biedt 10 jaar fabrieksgarantie op materiaal- en fabricagefouten.
Installatiepunten en specificaties
- Aquaclean compatibiliteit: UP320 is voorbereid voor aansluiting op Geberit AquaClean douche-wc’s, met ruimte voor elektrische en wateraansluitingen.
- Spoelvolume: 6/3 liter fabriekinstelling, aanpasbaar naar 4/4,5/6/7,5 liter groot en 2-4 liter klein spoelen.
- Eenvoudige montage: Gereedschapsvrije aansluitingen, verstelbare voeten en duidelijke handleidingen.
- Complete levering: Inclusief wandankers, afvoerbocht, bevestigingsmateriaal en geluidsisolatieset.
- Renovatievriendelijkheid: Uitstekend geschikt voor renovatieprojecten.
Geberit Duofix inbouwreservoirs en aanvullende elementen

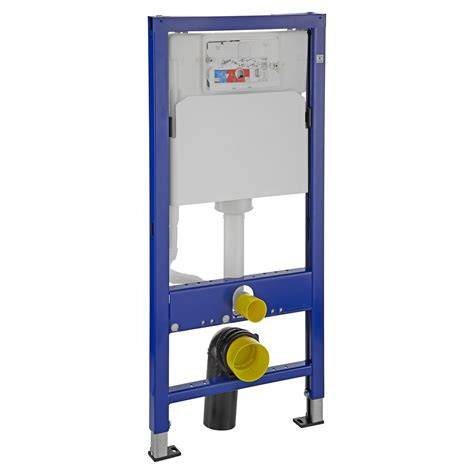

De Geberit Duofix-installatie-elementen bestrijken een breed scala aan toepassingen en installatiesystemen. De Duofix-elementen zijn ontworpen voor droogbouw, kunnen in wandinstallaties, lichte wanden en voorzetwanden geplaatst worden en bieden duidelijke voordelen zoals stille spoeling en eenvoudige montage. De Duofix systeemwand met WC-element, wastafel-element en douche-element maakt een complete badkamerinstallatie mogelijk in diverse bouwsituaties.
Bedieningspanelen en hygiëne-opties
Voor optimale hygiëne kan een geïntegreerde toiletblokhouder achter het bedieningspaneel gemonteerd worden. De Geberit vlotterkranen en spoelventielen vormen sinds decennialang de ruggengraat van betrouwbare inbouwreservoirs en ondergaan strenge tests op hydraulische prestaties en lange levensduur. De combinatie Type 383 vlotterkraan en Type 212 spoelventiel levert stille, efficiënte spoeling en betrouwbare vulling.
Veelgestelde vragen en praktische tips
- Hoe herken ik welk inbouwreservoir ik heb? Met de Geberit Pro App kun installateurs het geplaatste reservoir identificeren met een foto van de bedieningsplaat; de app toont passende reserveonderdelen en handleidingen.
- Hoe verwijder ik de vlotterkraan en het bodemventiel? Via het serviceluik achter de bedieningsplaat in Sigma en Omega reservoirs, zonder gereedschap.
- Wat als het toilet blijft doorlopen? Meestal veroorzaakt door een vervuilde afdichtingsrubber of verkeerd geplaatste onderdelen; instructievideo’s bieden hulp bij zelfreparatie.
- Zijn er milieuvriendelijke aspecten? Ja, door instelbaar spoelvolume, gebruik van gerecycled plastic en minder materiaal bij productie verhoogt duurzaamheid en verlaagt CO2-voetafdruk.
Showroom en aankoopadvies
Bij Wildkamp vind je professionele sanitaire inbouwsystemen voor diverse toepassingen. Bezoek de showroom in Meppel of vraag advies aan ons deskundige team. Het UP320-systeem is uiterst geschikt voor renovatieprojecten en biedt uitgebreide montage- en onderhoudsmogelijkheden.
Samenvatting van de belangrijkste specificaties
| Onderdeel | Belangrijkste specificaties |
|---|---|
| UP320 afmetingen | 1120/1320 x 500 x 120 mm |
| Spoelvolume | 6/3 liter, instelbaar; beschikbaar 4/4,5/6/7,5 liter voor grote spoeling en 2-4 liter voor kleine spoeling |
| Bediening | Frontbediening; 1-toets, 2-toets of spoel-stop |
| Voeten | Verstelbaar 0-20 cm |
| Aansluitbocht | Verstelbaar in diepte, 45 mm bereik |
| Materiaal | Gepoedercoat staal, PE-HD aansluitbochten, verzinkte onderdelen |
| Leveromvang | Wandankers, afvoerbocht, bevestigingsmateriaal, geluidsisolatieset |
