Geberit inbouwreservoir combineren met Sanibroyeur installatie: stappen, tips en aandachtspunten

Een Sanibroyeur-unit dient direct achter een PK-toilet geplaatst te worden. Helaas zien wij vaak onjuiste installaties. Gebruik nooit ander materiaal dan PVC afvoerbuis, Zgn. Gebruik nooit ander materiaal dan PVC afvoerbuis, Zgn. Wanneer er een afvoer aanwezig met in de vloer een 90 graden bocht aanwezig is. Dient met te zorgen dat de druk verminderd is. Wanneer men toch op de 90 graden bocht aansluit kan dit zorgen voor abnormale slijtage van de Sanibroyeur.

Bovenstaande afbeelding geeft aan dat met eerst een stijgleiding (witte pijl) maakt (32 mm) dan de eerste verlengde bocht een rechtstuk (40mm) met be/ontluchter (gele pijl) op nieuw een verlengde bocht en een leiding (40 mm) naar onderen(rode pijl).

Toepassing en basiskenmerken

Dit apparaat is een pomp, ontworpen voor de afvoer van huishoudelijk afvalwater (uitgezonderd fecaliënhoudend water). SANIVITE, SANISPEED en SANIACCESS PUMP zijn ontwikkeld voor het verwerken en afvoeren van huishoudelijk afvalwater van een wasbak, vaatwasautomaat, wasmachine, douche en/of bad. Het toestel SANIDOUCHE is geschikt voor enkel het afvoeren van afvalwater van een douche, een wasbak of een bidet.

Elektrische installatie

• De elektriciteit dient pas aangesloten te worden nadat alle wateraansluitingen zijn bevestigd.
• De electrische installatie moet door een erkend vakman uitgevoerd worden.
• Het apparaat moet zodanig geplaatst worden dat de stekker toegankelijk is.
• De stroomkring van het apparaat moet geaard worden en beveiligd worden door een zeer nauwkeurige aardlekschakelaar (30 mA).
• De aansluiting mag uitsluitend gebruikt worden voor de stroomvoorziening van het apparaat.

Productkenmerken en toepassingsmogelijkheden

Professionele mini toilet broyeur met RVS vermaler die uitermate geschikt is om te plaatsen op plekken waar weinig ruimte beschikbaar is. Dit is de kleinste broyeur die momenteel beschikbaar is en kan daardoor perfect gebruikt worden indien u weinig ruimte heeft om de broyeur te plaatsen zoals bijvoorbeeld bij een inbouwreservoir van Geberit of Grohe. Bij het installeren van een inbouwreservoir voor een hangtoilet dient de broyeur namelijk in de muur geplaatst te worden. Hier is vaak niet veel ruimte beschikbaar waardoor deze kleine broyeur hiervoor uitermate geschikt is. Uiteraard is deze broyeur ook te gebruiken zonder inbouwreservoir. Deze pomp kan tot 8 meter hoog pompen en maximaal 50 meter horizontaal. Deze pomp slaat automatisch aan en uit wanneer er afvalwater in de broyeur loopt.

Een broyeur is geen onderhoudsvrij product. De pomp moet regelmatig worden nagekeken of schoongemaakt. In het geval van een defect in de garantieperiode kunt u de broyeur naar ons opsturen en sturen wij de broyeur terug na reparatie. Dit kan enkele dagen duren. Om zeker te zijn van een snelle levering van een vervangend artikel, kunt u broyeur-care bijkopen. Zeer tevreden, werkt naar behoren, en het geluid valt ook reuze mee.

Afvoer- en buismodellen

Gebruik nooit ander materiaal dan PVC afvoerbuis, Zgn. Voorkom zgn. T-stukken en vervang deze door Y-stukken waardoor het afvalwater in een vloeiende beweging door de leiding heen gaat. Langere bochten zorgen voor minder weerstand op de motor van de Sanibroyeur. Men dient wel rekening te houden of er geen 90 graden bocht in de vloer aanwezig is. Er is dan een aanpassing op de pvc leiding nodig. Een voorbeeld is bv de leiding eerst omhoog te laten lopen (zie onderstaande foto met rood, geel en witte pijl). Grijze lijn op de wand een horizontale lijn aangebracht. Hierdoor is duidelijk te zien dat de pvc afvoer op afschot ligt. De pvc afvoer is 40 mm in de bocht is te zien dat er een juiste (lange) bocht is aangebracht.

Wanneer er sprake is van een afvoer met een 90 graden bocht in de vloer, dient de druk verminderd te worden. Als men toch op de 90 graden bocht aansluit kan dit zorgen voor abnormale slijtage van de Sanibroyeur. De eerder genoemde opstelling met stijgleiding en verlengde bochten helpt om deze slijtage te voorkomen.

Veelgestelde vragen en praktische installatieadviezen

1. Wat is een broyeur/broyeurtoilet? Het woord Broyeur is een Frans woord, dat in deze context "vermaler" of "versnijder" betekent.
2. Is er een eenvoudig aansluitschema? Uiteraard. Wij hebben de onderstaande grafische weergave voor u opgesteld. Het is wel aan te raden om de overige punten op deze pagina door te nemen, zeker als u specialistische vragen heeft voor uw specifieke situatie.
3. Welke diametersPVC buis bij omhoog pompen? Gebruik 32 mm op hoogte en 40 mm horizontaal, bij voorkeur op afschot. Gebruik geen achteruitgaan met 40 mm eerst omhoog en daarna 32 mm horizontaal.
4. Terugslagklep bij omhoog pompen? Ja, bij meer dan 2 meter verticaal omhoog pompen is een verticale terugslagklep aan te raden.
5. Kan ik horizontaal eerst pompen en daarna omhoog? Nee, dit leidt tot een 'flessenhals' en kan problemen veroorzaken. Begin altijd met omhoog pompen (32 mm) en daarna horizontaal (40 mm).
6. Moet ik een lange buis gebruiken? In de tuin? Nee. Inngegraven PVC-buis is problematisch; eerste omhoog pompen is de beste aanpak, daarna horizontaal.
7. Mag ik een doucheafvoer via een broyeur omhoog pompen? Een voorbeeld: de condenswaterhoeveelheid en het type water bepalen welke oplossing nodig is. Speciale condens-broyeurs bestaan voor dergelijke situaties.
8. Wat als mijn douche hoger staat dan de broyeur? Een broyeursysteem kan geconfigureerd worden om afvalwater efficiënt af te voeren met juiste afschot en eventueel een terugslagklep.
9. Kan ik natte toiletdoekjes gebruiken? Nee. Deze kunnen de vermaler verstoppen; gebruik normaal toiletpapier.
10. Moet ik de broyeur ontkalken? Ja, af en toe, met speciale antibroyeurreiniger die de pakkingen en afdichtingen niet aantast.
11. Wat als water in wastafel/douche omhoog komt? Gebruik bij voorkeur een Y-stuk in plaats van T-stuk en pas SANIREDUCER toe als de afvoerdruk te hoog is.

Installatie- en combinatiemogelijkheden met Geberit inbouwreservoir

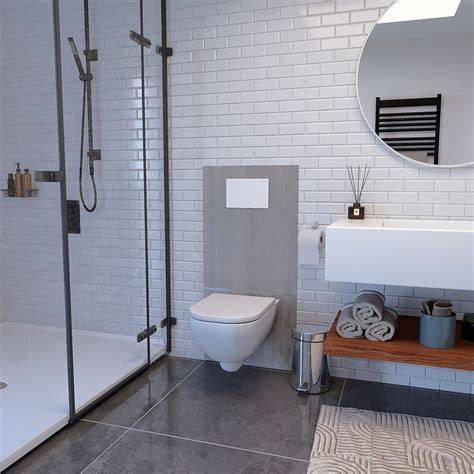

Bij een hangtoilet kan de Sanibroyeur inbouwreservoir geïntegreerd worden met systemen zoals Geberit inbouwreservoir en Saniwall UP Evo. De Saniwall UP Evo combineert Sanibroyeur met Geberit-techniek in een wandoplossing en maakt een afvoer mogelijk via een kleine diameter (22-32 mm).

De Saniwall UP Evo wordt volledig achter de wand geplaatst en afgewerkt met tegels. De Sanibroyeur Sanipack is een inbouw fecalienvermaler speciaal ontwikkeld voor wandclosets en past bij hangende toiletten. Het systeem pompt afvalwater tot ongeveer 5 meter omhoog en tot circa 100 meter horizontaal.

Het is cruciaal om bij de installatie rekening te houden met ruime toegang voor onderhoud: zorg altijd voor een ruim inspectieluik en gebruik een waterpas, schroevendraaier en PVC-zagen voor montage. De inbouwdiepte en opvoerhoogte zijn belangrijke specificaties die per model kunnen variëren.

Praktische installatiehandleiding (samenvatting)

• Bevestig alle water- en afvoerpunten voordat u elektriciteit aansluit.
• Plaats de Sanibroyeur zo dat de stekker toegankelijk is en beveilig de stroom met een aardlekschakelaar van 30 mA.
• Gebruik uitsluitend PVC-afvoerbuizen; vermijd T-stukken ten gunste van Y-stukken voor vloeiende afvoer.
• Implementeer een stijgleiding van 32 mm gevolgd door een lange verlengde bocht en vervolgens een 40 mm leiding richting afvoer.
• Controleer op afschot (1-3 cm per meter) voor horizontale stukken en voorkom korte bochten die weerstand vergroten.
• Overweeg een terugslagklep bij meerdere verdiepingen of lange verticale trajecten.
• Bij combinatie met inbouwreservoir: kies voor systemen die compacte afvoer mogelijk maken via smalle leidingen (22-32 mm).

Specifieke valkuilen en foutvoorbeelden

Voorkom hoogdringende fouten zoals het gebruik van 90 graden bochten in de vloer of het gebruik van niet-PVC materialen in de afvoer. Sommige foto’s en schema’s tonen de correcte flow van stijgleiding naar verlengde bochten en afvoerbuizen met de juiste diameters en positionering.

Samenvattend

De combinatie Geberit inbouwreservoir met Sanibroyeur biedt flexibiliteit voor compacte badkamerruimtes, maar vereist strikte naleving van PVC-afvoerbuisdiameters, juiste bochten, afschot en veilige elektrische aansluiting. Door de juiste volgorde van omhoog pompen, lange bochten en aandacht voor druk en beluchting wordt slijtage geminimaliseerd en functioneren Sanibroyeur-systemen betrouwbaar in combinatie met Geberit inbouwreservoirs.
