Een radiator is in technisch jargon een warmtewisselaar. Het zorgt ervoor dat er warmte aan de ruimte wordt afgegeven. Maar hoe werkt zoiets vanzelfsprekends als een radiator?
De basis van radiatoren binnen een verwarmingssysteem

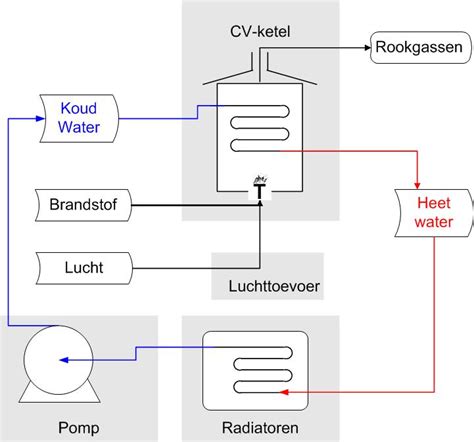

Radiatoren vormen samen met onder andere leidingen en een cv-ketel een gesloten circuit, waar warme vloeistof doorheen stroomt. De leidingen lopen door het hele huis, de radiatoren bevinden zich in verblijfsruimten. Radiatoren geven de warmte uit die vloeistof, af aan langsstromende lucht volgens het tegenstroomprincipe. Hierbij stroomt het warme water er aan de bovenkant in en zakt het af naarmate het afkoelt. Het afgekoelde water dat aan de onderzijde van de radiator doorstroomt, gaat rechtstreeks door naar de cv-ketel waar het opnieuw wordt opgewarmd.
Aan de buitenzijde komt koele lucht tegen de radiator aan, die omhoog beweegt zodra deze opwarmt (want warme lucht is lichter dan koude lucht).
Tip van Abel: wil je een ombouw rond je radiatoren plaatsen? Zorg dat de lucht rond de radiator kan blijven circuleren.
Moderne versus oudere systemen en de rol van kleppen
Moderne centrale verwarmingssystemen zijn voorzien van parallel geplaatste radiatoren: ieder radiator is aangesloten op ‘koude’ en ‘warme’ leidingen die rechtstreeks van en naar de cv-ketel gaan. De radiatoren van oudere systemen zijn met elkaar verbonden door één leidingstelsel. De doorstroming per radiator regelen gaat niet. Wel kan de luchtcirculatie rond de radiator worden geregeld, door een klep dicht te draaien. De lucht rond de radiator stopt met circuleren, waardoor deze weinig warmte afgeeft (maar wel warm blijft).
Warmteoverdracht, oppervlak en type radiatoren
De warmteafgifte van een radiator werkt het beste met een zo groot mogelijk oppervlak. De radiator verwarmt de ruimte door convectie en niet zozeer door radiatie (straling).
- Met een thermostaat stel je de maximale temperatuur in.
- StartpaginaAdviesHelpcentrumRadiatorenFunctie van radiatorenHoe werkt een radiator?
Er bestaan twee basistypen warmteoverdracht die een ruimte verwarmen: convectie en stralingswarmte. Convectie verwarmt de lucht rondom de radiator en zorgt voor een gelijkmatige verwarming door de hele ruimte. Stralingswarmte levert directe warmte door stralingsgolven.
Typen radiatoren en hun kenmerken
Paneelradiatoren
Structure en functie: In een stalen paneelradiator vormen meerdere verwarmingspanelen van staalplaat, waar verwarmingswater doorheen stroomt, de radiator. Tussen deze panelen worden meestal convectieplaten aangebracht om warmte op te nemen en de lucht te verwarmen. Stalen paneelradiatoren stralen ook warmte uit via hun grote oppervlak. Door het aantal convectieplaten te verhogen, wordt de convectiewarmte versterkt. Moderne paneelradiatoren kunnen bij lage aanvoertemperaturen werken. Naast gasverwarming kan ook een warmtepomp als warmtebron dienen, mits deze daarvoor is ontworpen.
Voordelen en nadelen
Voordelen: hoog aandeel convectiewarmte, compact ontwerp dankzij stalen panelen en convectievinnen, goedkoop, minder water nodig dan geribbelde radiatoren, kan worden gebruikt met een warmtepomp en thermische zonne-energie, aantrekkelijk ontwerp mogelijk. Nadelen: convectievinnen zijn moeilijk schoon te maken, stof kan zich in de loop der jaren in de lamellen nestelen.
Staal-/gietijzeren radiatoren
Radiatoren van staal / gietijzer zijn het klassieke type, daterend uit de 19e eeuw. Zware gietijzeren elementen, tegenwoordig gemaakt van staal, worden nog steeds in veel gebouwen gebruikt. Door hun modulaire ontwerp kunnen ze op maat worden gemaakt. Deze radiatoren geven een groot deel van hun warmte af via straling. Door de extra convectie worden vaak veel stofdeeltjes in de lucht verspreid. In goed geïsoleerde gebouwen werken ze bij gemiddelde aanvoertemperaturen, maar bij slechte isolatie zijn hoge aanvoertemperaturen nodig.
Voordelen: goedkoop, flexibel en aanpasbaar, snelle reactie en verwarming. Nadelen: gemakkelde tot hoge doorstroomtemperatuur vereist, hoog aandeel stralingswarmte, hoog stofgehalte door convectie, geen elegant ontwerp mogelijk.
Oppervlakteverwarming
Oppervlakteverwarmingssystemen (wand, plafond, vloer) en moderne paneelradiatoren maken gebruik van grote oppervlakken en hebben slechts een lage aanvoertemperatuur nodig. Kleinere radiatoren (geribbeld, buisvormig) moeten bij hogere temperaturen werken om hetzelfde verwarmingsvermogen te leveren. Hoe groter het verwarmingsoppervlak, hoe lager de vereiste aanvoertemperatuur.
Convectoren en speciale kachels
Convectiekachels zijn een speciaal type compacte, elektrisch aangedreven en meestal mobiele kachel. Sommige hebben kleine ventilatoren die koude lucht aanzuigen, deze boven hete oppervlakken verwarmen en aan de bovenkant weer afgeven. Dit zorgt voor snelle warmte als u deze flexibel wilt plaatsen. Door zijn flexibiliteit is hij perfect voor kortstondig gebruik. Nadelen: hoge elektriciteitskosten bij langdurig gebruik, alleen geschikt als tijdelijke reserveverwarming.
Kolom- en buisradiatoren
Kolom- of badkamerradiatoren lijken op sectionele radiatoren, met horizontale verwarmingsbuizen zoals handdoekrekken. In badkamers zijn witte kolomradiatoren gemakkelijk te onderhouden en duurzaam. Ze stralen de meeste warmte uit als convectie en zijn geschikt voor condensatieketelsystemen. Buisradiatoren kunnen elektrisch of als hybride (warm water voor huishoudelijk gebruik en elektriciteit) werken. Voordelen: veel vormen mogelijk, veel toepassingen, gemakkelijk schoon te maken en hygiënisch. Nadelen: hoog aandeel convectiewarmte, gemiddelde tot hoge doorstroomtemperatuur vereist.
Vloerverwarming
Vloerverwarming is een vorm van oppervlakteverwarming waarbij gebruik wordt gemaakt van de vloer, maar kan ook in muren of plafonds worden geïnstalleerd. Voordelen: groot verwarmingsoppervlak, gelijkmatige verwarming, lage aanvoertemperatuur. Nadelen: hoge investeringskosten, regelmatig onderhoud vereist, reparaties bij lekkages kunnen kostbaar zijn.
Infraroodstralers
Infraroodstralers zetten elektrische energie om in warmte en stralen deze in de ruimte uit in één apparaat. Ze zijn ontworpen als platte radiatoren, zijn onopvallend en kunnen achteraf worden geïnstalleerd. Voordelen: lange levensduur, relatief goedkoop, aangename stralingswarmte. Nadelen: hoge exploitatiekosten zonder zonnepanelen, langdurige verwarming is duur, goede isolatie is noodzakelijk.
Plaatsing en installatie van radiatoren
Waar moeten radiatoren geplaatst worden? In grotere kamers en keukens moeten radiatoren aan buitenmuren worden bevestigd, bij voorkeur onder ramen. Deze plaatsing mengt koude luchtstromen vanuit ramen met warme lucht en zorgt voor een gelijkmatige warmte in de kamer. In goed geïsoleerde gebouwen is de plaatsing van radiatoren minder cruciaal; een goed ventilatiesysteem is dan belangrijker.
Regeling en onderhoud voor een efficiënte werking
Met behulp van thermostaatkranen kan elke ruimte afzonderlijk worden geregeld. Slimme thermostaatkranen sturen de cv-ketel per kamer aan, wat energiebesparing oplevert. Regelmatig onderhoud van de cv-ketel is belangrijk voor een goede werking en veiligheid. Plaats meubels niet tegen de radiator; zorg voor voldoende luchtstroom. Boosters (ventilatoren) kunnen onder- of bovenzijde van radiatoren worden geplaatst om de warmte sneller de ruimte in te laten stromen, of kiezen voor radiatoren met ingebouwde boosters.
- Een goed ingestelde verwarming zorgt voor energiebesparing en meer comfort door een gelijkmatige temperatuur in alle ruimtes.
- Boosters kunnen de warmteafgifte verhogen, maar vereisen juiste afstelling zodat de ruimte niet onnodig heet wordt.
Warmtepompen en andere opwekkers van warmte
Naast traditionele cv-ketels wordt steeds vaker gebruikgemaakt van warmtepompen. Soms in combinatie met de cv (hybride warmtepomp) of als zelfstandige all-electric warmtepomp. Warmtepompen leveren warmte en kunnen ook het tapwater verwarmen, meestal in combinatie met een boiler.
Veelgestelde vragen en handige tips
Heeft jouw cv-installatie een onderhoudsbeurt nodig? Een goed onderhouden cv verkleint de kans op storingen en werkt zuiniger. Een cv-ketel werkt op basis van verbranding van gas of propaan en heeft een warmtewisselaar als cruciale component. Regelmatig onderhoud door een gecertificeerde installateur is aanbevolen. Zorg voor voldoende ventilatie en controleer rookgasafvoer op veiligheid. Een goed afgesteld systeem verdeelt warmte gelijkmatig en kan 10 tot 15% aan energiekosten besparen.
Hieronder een korte tabellaire weergave van de belangrijkste types radiatoren en hun kenmerken:
| Type radiator | Hoofdkenmerken | Voordelen | Nadelen |
|---|---|---|---|
| Paneelradiator | Staalplaten, convectieplaten | Snelle opwarming, compact | Stofophoping in lamellen |
| Kolomradiator | Hoge oppervlakte, convectie | Grote warmteafgifte | Zwaarder gewicht |
| Vloerverwarming | Oppervlakteverwarming vloer/wand | Gelijkmatige verwarming, laag temperatuurniveau | Hoge aanleg- en onderhoudskosten |
| Infraroodstraler | Elektrisch, stralingswarmte | Snelle warmte, designopties | Hoge energiekosten bij niet-zonne-energie |
natuurkunde uitleg CV INSTALLATIE
Conclusie: wat bepaalt de keuze en het comfort?
De keuze voor een radiatortype hangt af van de ruimte, isolatie en gewenste warmteverdeling. Een groter oppervlak en een combinatie van convectie- en stralingswarmte leveren doorgaans de meest efficiënte verwarming op. Een goed ontworpen en onderhouden systeem zorgt voor comfort, energiebesparing en veiligheid.
