Een UPN-profiel (UPN 100 of 200) met een lengte van ongeveer 1 meter zorgt voor de verdeling van de krachten op de muur. De verankering van de draadstang gebeurt het best in een betonnen vloerplaat of in een dwarse muur. Een houten floer of een lichte dwarsmuur zijn onvoldoende. Caissons Deze nog weinig toepaste techniek is ideaal om 2 tegenover elkaar staande scheidingsgevels die beide zwevend zijn, samen te verstevigen. De zuigkracht op de muren worden overgebracht als de drukkrachten naar de overliggende gevels door de caisson constructie die opgespannen staat tussen de twee gebouwen. Bij deze 'snelschoring' dient men te schoren op stevige plaatsen, zoals vloerplaten en dwarsmuren, om doorponsingen te vermijden. En veel voorkomende toepassing vindt men aan de Belgische kust, waar de volledig vrijstaande smallere gebouwen een schoring nodig is op de naburige gebouwen om de stabiliteit van het gehele gebouw te verzekeren.
Doorlopende verankering en versteviging van vrijstaande gevels
Doorlopende verankering bestaat uit een metalen ligger die in ten minste twee punten verankerd is. De ligger bestaat uit een HE-profiel of 2 UPN-profielen. Dit systeem wordt vooral gebruikt in situaties waar speldankers onvoldoende verankerd kunnen worden, zoals bij houten draagvloeren. In geval van grote overspanning, zal een gewoon profiel teveel vervormen en zal men deze aanvullend verstevigen door middel van driehoekige constructies bestaande uit door knoopplaten verbonden stellingbuizen.
Een tweede grote groep muurverstevigingen dient tot het verstevigen van vrijstaande gevels, dit vooral bij het behoud van geklasseerde gevels. Indien men op deze plaatsen toch een nieuwbouw wenst op te trekken, is men verplicht over te gaan tot het slopen van het gebouw met behoud van de buitengevels. De op deze manier bekomen vrijstaande gevels zijn zeer onstabiel, zodat een muurversteviging noodzakelijk is om de stabiliteit te verzekeren.
Het systeem waarmee men de muur vast neemt kan vrij eenvoudig uitgevoerd worden. Men spant de muur tussen op twee elementen. Aan de binnenkant van de muur plaatst men best een UPN-profiel. De draadstang die het UPN-profiel verbindt met het vakwerk kan ofwel door de opening zelf, ofwel door e muren heen aangebracht worden. Om de vrijstaande gevels te verstevigen, kan men algemeen gezien de volgende drie technieken aanwenden.
Horizontale vakwerken
Deze horizontaal geplaatste vakwerken vangen de winddruk op, beperken de resulterende vervormingen en dragen de winddruk door middel van chemische ankers over de bestaande gebouwen of overblijvende dwarsmuren. Als de horizontale vakwerken verankerd worden op de naastliggende gebouwen, zijn de chemische ankers op trek belast. Indien verankerd wordt op muren dwars op de te behouden gevel, worden de ankers op afschuiving belast.
Verticale vakwerken
De verticale vakwerken moeten de winddruk opnemen en overbrengen naar de grond. Om de vervormingen beperkt te houden, mogen ze niet te ver van elkaar staan, en verder kunnen ze met elkaar verbonden worden om een hechter geheel te bekomen. De krachten nodig om een tegenwerkend moment te leveren, tegen het door de wind gecreëerde moment in, kunnen geleverd worden door een betonnen tegengewicht en/of palen die zowel trek als druk kunnen opnemen. Men gebruikt palen als de berekende hoogte van het betonblok of de optredende grondspanning te groot wordt.
Drie-dimensionale vakwerken
Een driedimensionaal vakwerk is opgebouwd uit horizontale vakwerken die de winddrukken opnemen en overdragen op verticale vakwerken. De verticale vakwerken vormen de steunpunten voor de horizontale vakwerken en dragen de windbelasting over op de grond. De mogelijke onderlinge afstand tussen de verticale vakwerken is veel groter dan bij een versteviging die enkel bestaat uit verticale vakwerken. Door de grotere afstand tussen de verticale vakwerken wordt het gebruik van een trekpaal onder elke verticaal vakwerk economischer. Het gebruik van betonnen tegengewichten bij grotere afstanden tussen de verticale vakwerken is niet altijd haalbaar.

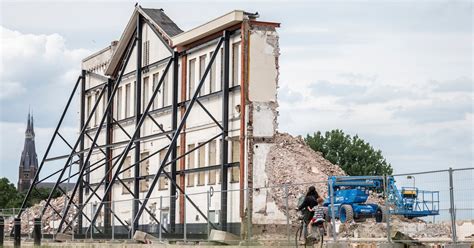

In de praktijk worden de twee uiteinden van een ruimtelijk vakwerk uitgevoerd als stijve elementen indien er geen mogelijkheid is om te verankeren in de naastgelegen gebouwen. Deze stijven kernen beperken de hoekverdraaiingen aan de uiteinden en de doorbuiging van het geheel. Om panden te stabiliseren bij een renovatie is het stutten van een gevel of binnenstructuur noodzakelijk. FYX Stability Solutions is daarom gespecialiseerd in stut- en stempelwerken. Het bedrijf heeft een uniek en modulair systeem ontwikkeld dat perfect past in het thema van circulair bouwen. Het project “Tuin van Noord” betreft de verbouwing van de oude gevangenis in Rotterdam. Deze werd volledig ontmanteld, de gevels werden gestut aan de buitenzijde om de stabiliteit te garanderen en het dak en de vloeren werden afgebroken. FYX bekijkt steeds wat de meest efficiënte manier van stutten is en maakt daarbij uitgebreide rekennota’s en stabiliteitsstudies, rekening houdend met externe factoren zoals wind en kracht. FYX beschikt over een uitgebreid gamma aan stut-en stempelmateriaal, dat steeds herbruikbaar is.
Praktijktoepassing en projectvoorbeelden
Uit de praktijk-ervaring van de opzichter C. iedereen, staan op palen. Opzichter C. beginnen. heer C. gebrekkig worden. zwaarder gebouwd dan nodig was. stijf. de ankers. en de kalkmortel van vroeger. de wind gedroogd. onder. de goten. De balkkoppen gaan rotten. roesten. scheuren. zo'n muur zijn samenhang. gevaarlijk. baddingen. plafondbalken of op de vloer. dezelfde maten. ingedrukt. zich af in de muren. zieke plek zakken. Het eerste noodverband bestaat uit een of meer haakstutten. baddingen. gebogen ijzer, vierkant, 5 cm. gestoken, 20 cm. diep. draagvlak te verbreden. steen die er op ligt. voet moet rusten. Een stut die weggedrukt kan worden heeft geen zin. hecht plankier getimmerd. schranken, d.w.z. evenwijdig scheefzakken. tegenwoordig een z.g. geëist, dat in het beton wordt vastgegoten. van H-balken. houten puibalk. beton. werk. toegepast. liefst van ijzer. de stutten. Amsterdammer. aangebracht. liggen. met wiggen. meter of drie naar binnen. steigeren. Stutten is niet moeilijk. met goed materiaal.
Veel, met name historische, gebouwen onderscheiden zich door de verschillende materialen waaruit de gevel is opgebouwd. Reiniging van dergelijke gevels vraagt dan ook om specialistische kennis en beheersing van technieken die de gevel op een verantwoorde manier reinigen. Wervelstraalreiniging is milieuvriendelijk en vermindert straalmiddel- en watergebruik; druk varieert 0,5-2 bar afhankelijk van het materiaal. Gevelreiniging en voegwerk gaan hand in hand bij renovatie: een schone gevel laat het voegwerk beter hechten.

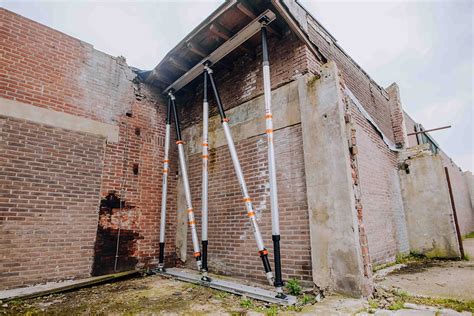

Heeft u vragen over een van onze diensten? Aan de Admiraal de Ruijterweg in Amsterdam is te zien hoe techniek, voorbereiding en een flinke dosis samenwerking samenkomen in een uitdagend renovatieproject. Terwijl het sloopwerk achter de rug is en de contouren van de nieuwe constructie in wording zijn, staat één element nog fier overeind: de historische voorgevel van huisnummers 70-74. UFA Bouw schakelde FYX in voor de stabilisatie en het tijdelijke behoud van de gevel. De stabilisatieconstructies zorgen ervoor dat de gevel veilig blijft staan terwijl achter en onder dat vertrouwde aanzicht stap voor stap de nieuwe structuur vorm krijgt.
Naast zichtbare stut- en schoringssystemen ontwikkelt FYX ook ballastconstructies met driehoeksschoren voor extra flexibiliteit en veiligheid. “Onze ingenieurs ontwierpen een ballastconstructie met vijf driehoeksschoren,” aldus Koen Verleysen, directeur. Het project toont aan hoe oude en nieuwe bouwtechnieken hand in hand kunnen gaan, met focus op veiligheid, efficiëntie en circulariteit. FYX beschikt over een breed gamma aan herbruikbare materialen en ondersteunt projecten waar gevels heropgebouwd worden zonder verlies van historische waarde.
Een driehoek tekenen met behulp van je passer.
Gevelreiniging en voegen: methoden, informatie en kosten

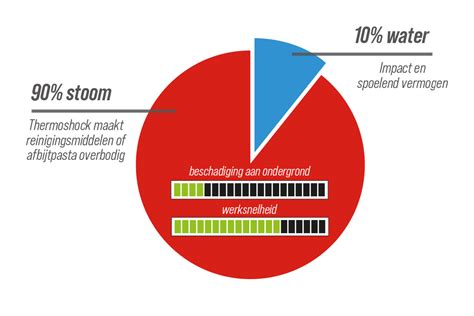

Gevelreinigers hebben verschillende technieken tot hun beschikking om gebouwen schoon en aantrekkelijk te houden. Hogedrukreiniging verwijdert graffiti en hardnekkige aanslag; stoomreiniging biedt een milieuvriendelijk alternatief zonder chemicaliën; chemische reiniging wordt ingezet bij specifieke vervuiling. Milieuvriendelijke reiniging en regelmatig onderhoud zijn cruciaal voor duurzaamheid. Het toevoegen van impregnering, zoals siloxaan of silicaat, beschermt tegen vocht en verlengt de levensduur van de gevel. De keuze van voegtechniek hangt af van materiaal, esthetiek en budget, en het is essentieel om een professioneel gevelrenovatiebedrijf in te schakelen.
Het voegen van gevels is cruciaal bij gevelrenovatie. Goede voegen verbeteren isolatie, voorkomen vochtpenetratie en geven een gewenste uitstraling. In bakstenen gevels bestaan traditionele voegen zoals volle voeg, snijvoeg en schaduwvoeg; betonnen gevels vragen om platvolle of terugliggende voegen; natuursteen vereist flexibele voegmiddelen en zorgvuldige materialen. Voor moderne gevelbekleding zijn flexibele voegmiddelen en voegprofielen (roestvrij staal, kunststof) populair. Invisibly monteren zorgt voor een strakke uitstraling zonder zichtbare bevestigingen. Het is aan te raden een expert te raadplegen voor de juiste voegmethodiek.
Gevelreiniging De Koning is een voorbeeld van een specialistische partner voor gevelrenovatie in Nederland. Ze bieden reiniging, impregneren en voegwerk en benadrukken het belang van vakmanschap, veiligheid en garanties. De kosten voor voegen hangen af van gevelmateriaal, techniek en projectomvang; een offerte krijgen is aan te raden. De juiste voegtechniek maakt de gevel duurzamer en esthetischer, en verlengt de levensduur van de structuur.
