Oskomera Group gaat de gefacetteerde en getoogde glazen foyergevel van het HH4 Theater op het schiereiland Steinwerder in de Hamburger Freihafen engineeren, produceren en monteren. Het theater is ontworpen door AMA International Architekten uit Maastricht in opdracht van Stage Entertainment. Het meest in het oog springende onderdeel is de glazen foyergevel van ruim 500 vierkante meter.
Dit gevelvlak loopt niet alleen rond over een afstand van 52 meter, maar is ook nog getoogd met een verloop van 12 meter in het hart naar 4 meter aan beide zijkanten. De gebogen gevel is in horizontale richting gesegmenteerd in delen met een breedte van 2,40 meter. Door de vooruitspringende entree kan de gevel niet overal op de fundering verankerd worden en derhalve is gekozen voor een gevel die wordt opgehangen aan de achterliggende verdiepingsvloer.
Constructie en materialen van de gevel
De stijlen bestaan uit 20 millimeter dikke staalprofielen met aan weerszijden een glaslat van 25 millimeter. De binnen- en buitenprofielen zijn thermisch ontkoppelt. Aan de buitenzijde wordt structureel kitwerk aangebracht, waarbij elke glasplaat op twee plaatsen geborgd wordt met schotels. In het hart van de foyergevel komt een 3,50 meter naar buiten toe uitgebouwde entreepartij. De constructie is volledig van glas met daarboven een glazen luifel annex dak.
De entreepartij heeft dezelfde glasopbouw als de gevel van de foyer. De luifel is samengesteld uit waaiervormige modelruiten (270/240 x 300) van isolatieglas met gelaagd glas aan de binnen- en gehard glas aan de buitenzijde. Het glasdak is thermisch ontkoppeld van de glasgevels van de entreepartij en bij de foyergevel opgelegd op een gootconstructie. Constructief wordt de luifel met spiders en trekstangen opgehangen aan zwaarden, die opgenomen zijn in de stijlen van de foyergevel.
Behalve de buitengevel maakt en levert Oskomera ook de glazen binnenwanden en de hardglazen binnendeuren. In het verlengde van de foyergevel aan een van de zijgevels komt ook nog de zogenaamde eventfaçade. Het gesegmenteerde gevelvlak hiervan wordt opgebouwd als een standaard vliesgevelconstructie. Oskomera is inmiddels gestart met de productie; de oplevering staat gepland voor eind februari 2013 en het HH4 Theater gaat in het voorjaar van 2014 open.
Vliesgevel en praktische overwegingen
Sluit je aan bij ruim 3.500 professionals en mis niets! Met glas wordt vaak voornamelijk aan doorzicht en uitzicht gedacht. Een vliesgevel is een niet dragende gevel of niet-dragende afscheiding tussen het exterieur en interieur van een gebouw. Omdat deze gevel niet dragend is kan deze volledig worden opgebouwd uit lichte materialen als glas. Deze constructie wordt als omkadering vóór het gebouw geplaatst en draagt dus enkel haar eigen gewicht. Een vliesgevel is een niet dragende gevel of niet-dragende afscheiding tussen het exterieur en interieur van een gebouw. Omdat deze gevel niet dragend is kan deze volledig worden opgebouwd uit lichte materialen als glas. Deze constructie wordt als omkadering vóór het gebouw geplaatst en draagt dus enkel haar eigen gewicht.
Isolerend, veilig, zonwerend, energie besparend, SMART - glazen gevels kunnen op heel veel pragmatische criteria worden uitgevoerd. Maar u kunt er ook een uniek ontwerp mee maken dat van een gevel een icoon maakt. Etalages behoren optimaal doorzicht te geven en tegelijk inbraak te helpen voorkomen. Om de reflectie van de ruit te minimaliseren is anti-reflecterend glas beschikbaar dat lichtreflectie terugbrengt tot 1% (tegenover bijvoorbeeld 8% in floatglas). Een goede gevelisolatie wordt ook bepaald door een goede combinatie van kozijn én beglazing.
Andere toepassingen en relevante context
Afscheidingen voor balkons, (dak-) terrassen of loopbruggen kunnen stijlvol en veilig in glas worden uitgevoerd waardoor een sterke verbinding van een pand met de omgeving in stand blijft. Licht krijgt vrije doorgang naar de ramen in de gevel waar een balkon aan hangt. Een dakterras wordt verrijkt met vergezicht. Een serre is de ideale manier om binnen toch buiten te zijn. Traditioneel opgetrokken uit glas is tegenwoordig de serre van gebogen glas een veelgevraagd ontwerp. Glazen luifels zorgen voor een droog terras of een droge entree waarbij deze niet in de schaduw van de afscherming gehuld gaat.
Als de zon schijnt staan of zitten mensen warm in het licht, als het regent droog. In beide gevallen blijft zicht op de hemel en buitenwereld behouden in plaats van geblokkeerd. Vlakglas ingezet als gevelbekleding opent een ongekende hoeveelheid mogelijkheden om het ontwerp van een gebouw te verfraaien, een eigen stijl, uniciteit te geven. Glas met prints, of in kleuren, of allebei, mat, transparant, zonwarmte werend, energiebesparend, dat alles door elkaar of juist een grote, onzichtbaar verbonden plaat, vlak of de contouren van een gevel volgend.
Een bijzondere toepassing van de glazen balustrade is een windscherm van glas. Manshoge, brede glasplaten van gehard veiligheidsglas kunnen worden toegepast om een tuin, zwembad of dakterras af te schermen van de wind zonder verlies van doorzicht. Of het nu gaat om een lichtkoepel op een keukendak, een platdakraam of een volledig glazen dak - dakbeglazing kan ingezet worden om licht binnen te halen, warmte te weren, energie te besparen.
Een voorbeeld uit de praktijk en vergelijkingen
In het open polderlandschap in de kop van Noord Holland is een bijzondere schuurwoning gerealiseerd. De constructie is van hout. De opdrachtgever heeft namelijk een timmerfabriek voor houten kozijnen en heeft zodoende een voorliefde voor het gebruik van hout. De kleur en uitstraling van cortenstaal heeft de opdrachtgever echter kunnen overtuigen dat dit materiaal de mooiste afwerking van de woning zou vormen. De gevel en dakbekleding heeft geen zettingen. Hierdoor krijgt de woning heel scherpe hoeken en komen de voegen tussen de platen over als scherpe zwarte lijnen. De glazen vloer ligt op stalen kokers. De staalconstructie van de trap is niet meer zichtbaar. Achter de cortenstalen platen zijn een soort stalen keeplatten gemaakt. De platen blijven in principe onder hun eigen gewicht op hun plaats. De wind was een beperkende factor, maar de werkvoorbereiding was goed. Dus zodra het weer het toeliet was de corten snel geplaatst. We hebben wel extra aandacht gehad voor beschadiging van het glas door roestdeeltjes van het corten. Cortenstaal verandert als geen ander materiaal onder invloed van tijd en weer. In de polder kan het weer snel omslaan. De woning is energieneutraal door middel van een bodemwarmtepomp en pv-panelen, maar daarnaast is heel bewust voor natuurlijke materialen gekozen.
- De afgespannen gevel van het OZ Building in Tel Aviv is met 52 meter de hoogste kozijnloze gevel die Octatube tot nog toe heeft gerealiseerd.
- De Markthal in Rotterdam heeft de grootste kabelnetgevels van Europa. Het spectaculaire ontwerp van MVRDV en RHDHV heeft aan beide kopse kanten een transparante kabelnetgevel van 34 meter hoog en 42 meter breed.
- De glazen gevel kan in het midden bij extreme windbelastingen maar liefst 70 centimeter uitwijken.

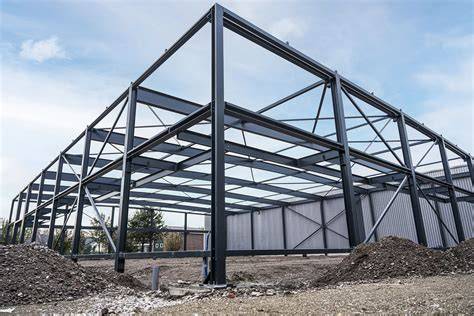

Bij de integratie van staal en glas blijft het ontwerp gericht op duidelijke opbouw: strakke lijnen, een heldere indeling en een zichtbare scheiding tussen draagwerk en invulling. De combinatie van drie delen geïsoleerd veiligheidsglas, strakke stalen lijnen en een betonnen terrasvloer creëert een buitenverblijf dat open blijft voor de omgeving. De overkapping met stalen frame en glas verbindt licht, beschutting en zicht op de tuin in één ruimte en dient als een uitbreiding van het terras.
Technische en esthetische impact
De glazen gevelhanging biedt esthetische waarde doordat staal en glas een heldere contrastiekpe brengen tussen donker staal en lichtdoorlatend glas. De thermische ontkoppeling van de profielen vermindert koudebruggen en verhoogt comfort. De bouwkundige keuzes zoals het gebruik van spiders, trekstangen en zwaarden zorgen voor een onderhoudsvriendelijke en robuuste bevestiging van het glas aan de constructie. Deze aanpak maakt het mogelijk om een iconische gevel te realiseren zonder concessies in veiligheid of functionaliteit.
The Manufacturing Process of Industrial Valves. 62 Years Old Cast Valve Factory in Korea
Samengevat laat dit project zien hoe glas- en staalarchitectuur elkaar versterken: licht, transparantie en ruimtelijke ervaring worden gekoppeld aan structurele helderheid en duurzaamheid. De combinatie van vakmanschap, advanced bevestigingstechnieken en duidelijke ontwerpkeuzes resulteert in een gevel die zowel functioneel als ikonisch is.
