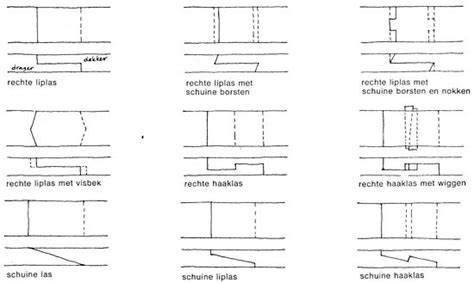

Hout wordt op verschillende manieren aangelast. Een manier voor, voornamelijk liggers, is een haaklas. Een schuine haaklas wordt het meest gebruikt voor het aanhelen van liggende balken uit een constructie. De las bestaat uit een drager en een dekker. De drager moet ondersteund zijn ingeklemd in een (bouw)muur en zal daarom vaak het kortste deel zijn van de balk. Het beste kan de las op 1/3 van de overspanning aangebracht worden in verband met dwarskrachten. Bij het aanlassen van een balk zal de drager vaak ook het nieuwe, aan te lassen gedeelte van de balk zijn.
Bij het plaatsen van houten maatwerk kozijnen speelt de juiste positionering en verankering een cruciale rol voor de werking van draaien en schuifende delen. Laat je de kozijnen door een vakman plaatsen of ga je zelf aan de slag? Het is namelijk heel belangrijk dat het stellen van je kozijn op de juiste manier gebeurt. Haaks stellen van je kozijn is essentieel: als het kozijn een paar millimeter uit de haak is gesteld, of als het niet goed verankerd is aan de constructie, kan dit al grote gevolgen hebben voor de functionaliteit van de draaiende delen in jouw kozijn.
Stelwijze van kozijnen en diagonale controle
De onderkant van het kozijn moet waterpas zijn gesteld en de hoeken dienen volledig haaks te zijn. Tip! Het is verstandig om dit te controleren met een winkelhaak voor je het kozijn definitief vastzet. Laat een kozijn bij voorkeur daarom altijd door een vakman plaatsen die weet waar hij mee bezig is. Voor je jouw kozijn definitief verankert aan de constructie, meet dan altijd de diagonalen van het kozijn op. Zorg dat de diagonalen van het kozijn exact gelijk zijn. Dan staat het kozijn haaks en sluiten (schuif)deuren en ramen zoals het hoort. Het stellen en verankeren van het kozijn is ontzettend belangrijk.
De lengte van lijn A moet gelijk zijn aan de lengte van lijn B. Tip! Laat tuindeuren in het kozijn gemonteerd zitten wanneer je het kozijn stelt en definitief verankert aan de constructie. Tijdens het stellen controleer je of de naden rondom en tussen de deuren gelijk zijn. Ook controleer je of de naad aan de boven- en onderzijde van gelijke grootte is. Zo voorkom je situaties zoals hieronder afgebeeld.
DTS TimberPlus onderdorpel en kozijnmontage
De DTS TimberPlus onderdorpel is een duurzame en slijtvaste oplossing met bovenzijde en neuten uit Hollodeen en onderzijde uit Compodeen. Het grote voordeel is dat deze dorpels niet gevoelig zijn voor weersinvloeden. Veranker en ondersteun de DTS TIMBER PLUS dorpel h.o.h. max. 700 mm aan de bouwkundige constructie conform KVT katern 11.6.5.1. Bij situaties met beglazing kan rechtstreeks op de dorpel beglaasd worden. Plaatsen van het kozijn vereist vakmanschap; het is aan te raden om deze klus met meerdere personen uit te voeren. Maak op voorhand een foto van het geplaatste kozijn voordat je het kozijn definitief verankert, bijvoorbeeld in de hoek met een winkelhaak.
Soorten hoekverbindingen en HVL vs verstek
Vroeger herkende je een kunststof kozijn meteen aan de hoeken; deze waren altijd voorzien van een schuine lasverbinding. Later kwam er ook vraag naar hoeken met een rechte lasverbinding (90 graden). Houten kozijnen hebben ook een rechte hoekverbinding; beide hoeken zijn kwalitatief even goed. Hoeken in verstek zijn hoeken met de zogenoemde schuine lasverbinding, deze verbinding zit op 45 graden. Het verschil tussen HVL (houtlook verbinding) en verstek zit in vezelrichting en krachtoverdracht. Je kunt kiezen voor een HVL aan de buitenkant en binnenzijde een verstek, of juist andersom afhankelijk van esthetiek en functionele eisen. Bij sommige kozijnen kun je voor een dubbele HVL verbinding kiezen om zowel binnen als buiten een houtlook te hebben.
Houtverbindingen en restauratieprincipes
In de bouw spreken we vaak over lassen wanneer houten balken in de lengte doorkoppelen. De schuine snede vergroot het contactoppervlak aanzienlijk en is cruciaal voor lijmhechting en verdeling van de mechanische spanning. Een goed uitgevoerde schuine liplas kan zowel druk als trek aan, mits de constructie degelijk is geborgd met bouten of doken; zonder deze mechanische zekering glijdt de boel bij belasting uit elkaar. Eén millimeter afwijking kan leiden tot openingen die de constructieve integriteit ondermijnen. Vakmanschap is hier geen luxe maar bittere noodzaak. De totstandkoming van de verbinding begint met maatvoering: de hoek is leidend, de schuine snede wordt nauwkeurig afgetekend op beide balkdelen en de lengte van de las bedraagt vaak drie tot vier keer de dikte van het hout voor optimale krachtoverdracht.
Wanneer de passing zuiver is, worden de delen in elkaar geschoven en mechanisch gefixeerd met houten doken, pennen of zware stalen bouten die door overlap heen geboord worden. Deze borging houdt de boel bij elkaar. De klassieke schuine liplas vormt de basis; voor trekbelasting biedt de haaklas extra mechanische zekerheid doordat een 'tand' of borst in het schuine vlak wordt gezaagd en in het andere deel grijpt. Dit voorkomt het uit elkaar glijden en biedt een robuuste verbinding, zeker in spanten en gordingen die niet louter rusten op een muurplaat.
Industriële en restauratieve evolutie
In de moderne houtindustrie regeert de vingerlas: talloze kleine kegelvormige tanden grijpen diep in elkaar, waardoor het contactoppervlak enorm toeneemt en de lijm vrijwel al het werk doet. Dit is vrijwel onzichtbaar maar extreem sterk door de lijmhechting. Verwar het niet met verstek: schuine las verlegt langs vezels, verstek heeft vezels die elkaar onder 45 graden ontmoeten. Een liplas draagt de constructie in de lengteas; verstek heeft meestal een esthetische of kader-functie bij kozijnen en lijstwerk.
Voor restauratie en monumentale constructies gelden specifieke normen. De Eurocode 5 (NEN-EN 1995-reeks) behandelt krachtenverdeling in houtverbindingen en stiftvormige verbindingen; het BBl (Besluit Bouwwerken Leefomgeving) vormt het wettelijke fundament. Restauratie van historische houtconstructies volgt URL 2001 van ERM. Industriële vingerlas heeft eigen productnormen zoals NEN-EN 15497 voor lijmverbinding en mechanische sterkte. Een verbinding in een dragende balk voldoet ofwel aan de norm, of niet. De geschiedenis toont hoe de verbindingen evolueerden: van traditionele lange schuine las naar efficiënte, industrieel geproduceerde verbindingen, en omgekeerd terug in restauraties waar authenticiteit en draagkracht samenkomen.
Toepassingen in de praktijk
Bij monumenten ligt de lat hoger; voor restauraties kiezen vaklieden vaak schuine liplassen met stevige bevestigingen zodat de balken lange tijd mee kunnen zonder verlies van stabiliteit. In grote overspanningen, zoals bij traditionele kapschuurconstructies, koppelt men balken met een schuine haaklas boven een tussenliggend spant om dakbelasting te dragen. Waterafvoer langs buitenwerk kan ook profiteren van schuine lasverbindingen om krimp en uitzetting te beheersen en waterafstoting te verbeteren. De verbindingskeuzes hangen af van overspanning, belasting en esthetiek; de klassieke schuine liplas blijft een basistechniek, terwijl vingerlassen vooral in laminaat ligt en lijm de krachten zwaar ondersteunt.
Hoe zaag je een dikke balk door?
Checklist bij het plaatsen van kozijnen en lasverbindingen
- Controleer diagonalen en haaksheid - diagonalen exact gelijk, hoeknauwkeurig.
- Veranker kozijnen correct - zorg voor voldoende ondersteuning en borging.
- Check naden en kiergangen - rondom deuren en ramen gelijk en zonder kieren.
- Maak foto's vooraf - photo van geplaatste kozijn voor definitive verankering.
- Overweeg vakmanschap - advies van een vakman voorkomt scheve deuren en ramen.
Statistische en normatieve basis
Voor de constructieve veiligheid van een schuine houtverbinding geldt: alles moet voldoen aan de normen en regelgeving. Een constructie mag niet bezwijken; dat is de harde eis in artikel 4.3 van het BBl. Waterafvoer en ventilatie zijn daarnaast cruciaal in houten constructies. Ventileren blijft essentieel voor een gezonde leefomgeving en is een onderdeel van goed kozijnonderhoud.
De verbindingen leren ons dat ambacht en wetenschap hand in hand gaan: van traditioneel vakmanschap tot moderne lijmtechnologie, en daarna weer terug naar restauraties die historische waardes beschermen zonder in te leveren op veiligheid en sterkte.
