Integra E-flow... De nieuwe E-flow radiator is niet alleen efficiënter en energiezuiniger met betrekking tot de warmteafgifte, maar is ook uitgerust met verbeterde ophangconsoles. De doelstelling bij de ontwikkeling van de nieuwe E-flow was om installateurs voortaan altijd een passende oplossing te kunnen bieden. De nieuwe E-flow baseert zich op de vertrouwde radson-integra, al decennia lang een vaste waarde in de verwarmingsbranche. De belangrijkste aanpassing ten opzichte van de traditionele integra is de zogenaamde natuurlijke diagonale stroming (flow) van het water, dat altijd de weg van de minste weerstand zoekt. Deze diagonale flow is voor installateurs een logische wetmatigheid om de meest optimale warmteafgifte te realiseren, aangezien bij deze aansluiting de volledige oppervlakte van het verwarmingslichaam optimaal met warm water 'gevoed' wordt.
Naarmate de technologie vordert, blijft de radiatorkalender niet staan. Naast de optimale diagonale stroming en de flexibiliteit van de 8 aansluitingen, is de juiste kv-instelling van deze radson-radiator zeker ook te vermelden. Waar radson in het voorjaar alleen de integra-variant van de E-flow introduceert, volgen in het najaar van 2014 ook de parada en de ramo-varianten. Met de nieuwe E-flow generatie heeft radsoneen passend antwoord op problemen waar adviseurs in de praktijk vaak tegenaan lopen. Hoogte: (MM) 300 - 400 - 450 - 500 - 600 - 750 - 900. Lengte: (MM) 450 - 600 - 750 - 900 - 1050 - 1200 - 1350 - 1500 - 1650 - 1800 - 1950 - 2100 - 2250 - 2400 - 2550 - 2700 - 3000. Stap: 50 mm (warmwaterkanaal) - 25 mm (convectielamellen). Aansluitingen: 6x diameter 1/2' (15/21) - middenaansluiting met 2x ¾ buitendraads messing Euroconus (verwijderbaar). Bevestigingen: 4 of 6 aangelaste ophangstrips (afhankelijk van de lengte) zijn op de achterzijde van de radiator voorzien voor 2 of 3 consoles accessoires 2 of 3 ophangconsoles, 1 blindstop met aftapkraan, schroeven en pluggen.
Radson heeft nog meer modellen uitgerust met haar E.Flow-techniek. Na de standaard paneelradiator Integra, zijn nu ook de vlakke Parada en de Ramo, met horizontaal profiel, uitgerust met diagonale doorstroming en de 8 aansluitingen. Dit toonde de Belgische radiatorfabrikant op de Installatie Vakbeurs in Hardenberg, die deze week gehouden werd. De techniek, waarbij het water vanuit een bovenhoek richting de tegenovergelegen hoek aan de onderzijde stroomt, bevordert volgens Radson de afgiftecapaciteit van traditionele radiatoren, waardoor ze bijvoorbeeld bij lage temperatuurverwarming beter presteren. De techniek met het geïntegreerde buissysteem werd vorig jaar op de markt gebracht.

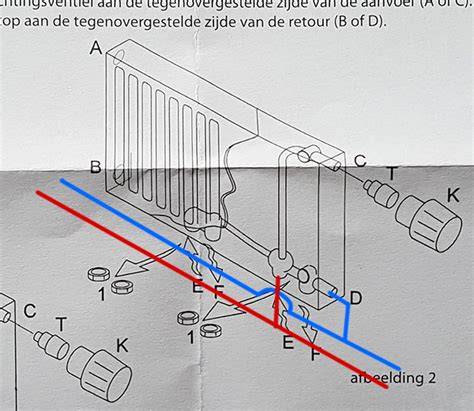

Opvallend aan de nieuw techniek bij de afgiftele lichamen is de hoeveelheid aansluitmogelijkheden: met in totaal 8 aansluitingsopties, inclusief middenaansluiting is de radiator voor veel toepassingen in nieuwbouw en renovatie te gebruiken. Kies eerst de juiste handdoekradiator: Er is een aantal zaken essentieel voor het kiezen van de juiste radiator. Radiatoren worden doorgaans onderverdeeld in designradiatoren, handdoekradiatoren of paneelradiatoren. Soms worden de designradiatoren en handdoekradiatoren door elkaar gehaald, maar een handdoekradiator is gemaakt van ronde of vierkante buizen die met afwisselende aantallen op elkaar zijn gestapeld, waar u letterlijk ook handdoeken aan kunt hangen. Bij een handdoekradiator heeft u de keuze uit twee uitvoeringen 1: een middenaansluiting 2: een links/rechts aansluiting. De meeste handdoekradiatoren van nu hebben een middenaansluiting. Echter dienen de leidingen hiervoor geschikt te zijn. Als de leidingen direct naast elkaar staan, dan is een handdoekradiator met een middenaansluiting geschikt. Hiervoor heeft u ook een radiatorkraan nodig. Afhankelijk van waar de leidingen uit komen bepaalt welke type radiatorkraan u hierbij nodig heeft. Komende de leidingen uit de muur, dan heeft u een haakse kraan nodig. Staan de leidingen op een afstand van 30cm of hoger, dan heeft u een radiator nodig met een links/rechts aansluiting.
- Wat is belangrijk bij een handdoekradiator? Eén van de belangrijkste dingen die u moet weten bij een handdoekradiator is de hoogte en de lengte. Ten tweede of deze een middenaansluiting of een links/rechts aansluiting heeft. Tot slot is het van belang dat u weet hoeveel vermogen u nodig heeft om de ruimte naar wens op te warmen. Het vermogen van een radiator wordt uitgedrukt met WATT. Hoeveel Watt aan vermogen uw ideale radiator moet hebben, kunt u berekenen op basis van een handige formule.
- Raadpleegt u hiervoor ons antwoord op de vraag: Welke radiator is goed voor een badkamer?
- Het laatste, maar zeker niet minst belangrijke is de kleur van de radiator. Heeft u geen leidingen in de badkamer of keuken voor een handdoekradiator? In dat geval kunt u ook een elektrische handdoekradiator aanschaffen. Hiervoor heeft u enkel een stopcontact nodig.
Heeft u de juiste handdoekradiator al gevonden en aangeschaft? Dan is de volgende stap om deze te gaan plaatsen. Stap 1: CV-installatie uitschakelen door de stekker bij de ketel uit het stopcontact te trekken. Stap 3: Sluit de laagste radiator in huis aan op een vulslang op de vul- en aftapkraan en laat de leidingen leeglopen. Stap 4: Laat het water leeglopen van de radiator die u wilt vervangen door de aftapper van de radiator open te draaien en sluit u deze weer af, zodra al het water weg is. Sluit alle kranen van de radiatoren weer af. Nu kunt u de radiator loskoppelen door de beugels en de radiatorkraan los te maken. TIP: Zorgt u ervoor dat u het restwater van de leidingen en de radiator kunt opvangen in een open bak.
Stap 2: Gaten boren: Boort u de gaten voor de beugels en plaatst u de beugels. Stap 3: Handdoekradiator ophangen: Maakt u de handdoekradiator montageklaar door de dragers tussen de buizen te monteren en deze vervolgens op de beugels te bevestigen. Let op: De techniek voor het ophangen kan per model of per merk verschillen. Zorgt u er wel te allen tijde voor dat er aan de boven- en onderzijde van de radiator tenminste 10 cm vrije ruimte is. De handdoekradiator werkt het beste als er minimaal 5 cm vrij van de wand is opgehangen. Stap 4: Handdoekradiator aansluiten op CV-Installatie: Als deze los erbij liggen, bevestigt u als eerste het ontluchtingskraantje en het aftapkraantje. Vervolgens kunt u de radiatorkraan of thermostaatkraan aansluiten op de handdoekradiator. Vergeet u niet om het schroefdraad van de radiatorkraan tegen de richting in te wikkelen met de teflontape. Bevestigt u nu de aanvoer en afvoer/retour aan de verwarming met behulp van knelfittingen. Plaatst u de moer en de knelring over de leiding.
Stap 5: Systeem met water vullen: Draait u de radiatorkranen van alle radiatoren open en laat u via de vuller de leidingen vollopen. Via de manometer die zich bij de CV-installatie bevindt houdt u de druk in de gaten die oploopt tot max 1,8 BAR. Sluit u nu alle kranen weer en ontlucht u elke radiator afzonderlijk totdat er water uitkomt via de ontluchter. Zet u de radiatorkranen weer open en laat u de radiator vollopen. Herhaalt u deze stap totdat de radiatoren geen borrelend geluid meer maken. Stap 6: CV-installatie aanzetten: Steekt u de stekker van de ketel in het stopcontact en controleert u of uw nieuwe radiator warm wordt.
Vraag 1: Welke kant aanvoer radiator? Bij de nieuwste handdoekradiatoren zit de aansluiting meestal onder het midden. Vraag 2: Hoe werkt een elektrische handdoekradiator? De elektrische handdoekradiator is een afzonderlijke radiator die niet verbonden is aan de CV-installatie. De elektrische weerstand warmt de interne vloeistof op, waardoor de radiator opwarmt en warmte afgeeft aan de omgeving. Vraag 3: Hoe gebruikt u een handdoekradiator? Een handdoekradiator heeft het werkingsprincipe als volgt: In de horizontaal gelegen buizen circuleert warm water dat de koude lucht opwarmt. De handdoekradiatoren worden vaak gebruikt om de natte handdoeken aan te hangen.
Onderhoud en installatie van type 22 radiatoren: Het onderhoud van een type 22 radiator is eenvoudig en draagt direct bij aan een optimale warmteafgifte in elke ruimte. Door de radiator regelmatig af te nemen met een licht vochtige doek en van binnen te stofzuigen, blijft stof en vuil niet achter op de platen en convectoren, waardoor de radiatoren hun capaciteit behouden. Gebruik bij voorkeur een mild schoonmaakmiddel om de lak en het materiaal te beschermen. Een ander belangrijk punt is het ontluchten van de radiator. Luchtbellen in het systeem kunnen de warmteoverdracht verminderen, waardoor de radiator minder efficiënt werkt. Door periodiek te ontluchten, blijft de warmteverdeling in huis optimaal en voorkomt u onnodig energieverlies.
Aankoop en prijzen van radiator type 22: Bij het kiezen van een type 22 radiator is het verstandig om goed te letten op de verschillende afmetingen, het vermogen en de prijsstelling. Radiatoren type 22 zijn verkrijgbaar in uiteenlopende maten, waardoor u altijd een model vindt dat past bij de ruimte in uw woning, of het nu gaat om een compacte badkamer of een ruime woonkamer. De prijzen van type 22 radiatoren lopen uiteen, afhankelijk van het merk, een speciale afwerking zoals een vlakke voorplaat en extra functionaliteiten. Door het ruime assortiment verkrijgbaar op de markt is er voor elk budget een geschikte radiator te vinden. Vergelijk daarom altijd de specificaties en prijzen van verschillende modellen, zodat u zeker weet dat u de beste deal krijgt. Een radiator type 22 is krachtig, veelzijdig en populair. Of je nu een grote woonkamer wilt verwarmen of op zoek bent naar een krachtige radiator die perfect past in een modern interieur: radiator type 22 is een slimme, efficiënte en duurzame keuze. Met twee platen en twee convectoren levert hij een uitstekende warmteafgifte zonder extreem veel ruimte in te nemen. Combineer dit met designopties, scherpe prijzen en snelle levering, en je hebt een alleskunner voor elke woning. Wil je advies bij het kiezen van de juiste afmeting of uitvoering?
Samenvatting voor installateurs: De E-flow techniek maakt gebruik van diagonale stroming en 8 aansluitopties waardoor de warmteafgifte bij lage temperatuurverwarming aanzienlijk toeneemt. De 2- en 3-punts bevestiging, de meegeleverde ophangconsoles en de opties voor midden- of zij-aansluitingen bieden flexibiliteit voor zowel nieuwbouw als renovatie. De installatie vereist nauwkeurige afstelling van kv-waarden, correcte draadaansluitingen met teflontape en zorgvuldig vullen en ontluchten van het gehele systeem. Bij onderhoud zijn regelmatige reiniging en ontluchten cruciaal voor optimale prestaties.
| Model | Aansluitingen | Hoogte (mm) | Lengte (mm) | Consoles |
|---|---|---|---|---|
| Integra E-flow | 8 opties incl. midden | 300-900 | 450-3000 | 2-3 |
| Parada | 8 opties incl. midden | - | - | - |
| Ramo | 8 opties incl. midden | - | - | - |
Belangrijke installatietip: zorg voor minstens 10 cm vrije ruimte aan zowel boven- als onderzijde van de radiator en minimaal 5 cm afstand tot de wand voor optimale werking en ventilatie.
