Je gebruikt een verouderde webbrowser. Ik mijn renovatiebadkamer willen wij graag een lampje boven de spiegel hangen. Ik heb hiervoor een lamp gekocht met IP44 veiligheid, zodat deze in zone 2 kan worden gebruikt. Nu wilde ik een stroompunt aftappen en direct een leiding naar dit lampje maken, echter in de buis (de van beneden naar boven loopt, zitten alleen een nul draad en een fase draad. De aarddraad ontbreekt dus. Als de installatie 25 jaar oud is, zal ook de aardinginstallatie aan de eisen van de NEN1010 van destijds voldoen. Huis is 45 jaar oud en installatie denk ik ook. Er zit wel een nieuwe stoppenkast in.
Voordat we ingaan op concrete keuzes, is het essentieel om te beseffen dat een badkamer een potentieel risicovolle ruimte is waar veiligheid voorop staat. Een badkamer kan worden ingedeeld in verschillende zones. De indeling van de zones geldt alleen voor woningen met een aardlekschakelaar. Deze zones geven aan dat elektrische apparatuur aan een IP-eis moet voldoen. IP staat voor Ingress Protection en duidt de mate van beschermingsklasse tegen water en stof aan. De IP-waarde bestaat uit twee cijfers: het eerste cijfer gaat over bescherming tegen voorwerpen en aanraking, het tweede cijfer over bescherming tegen water.

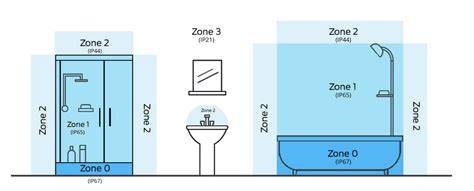

Zones en minimale IP-waarden
- Zone 0: ruimte in het bad of de douchebak. De minimale IP-waarde hier is IP67 (bescherming tegen onderdompelen in water gedurende 30 minuten).
- Zone 1: direct boven de douchebak of het bad tot 2,25 meter hoogte. De minimale beschermingsklasse bij zone 1 is IP55 (bescherming tegen waterstralen).
- Zone 2: rondom het bad of de douche tot 60 cm buiten de perimeter en tot 2,25 meter hoogte. Zone 2 heeft minimale IP-waarde IP44 (bescherming tegen spatwater).
- Zone 3: buiten de zones 0, 1 en 2, waar geen direct watercontact wordt verwacht. Voor zone 3 geldt geen specifieke IP-codeplicht, maar verlichting moet in vochtigere ruimtes beter beschermd zijn.
In jouw geval met een IP44 lamp boven de spiegel in zone 2 is dit een gangbare keuze. IP44 betekent dat het armatuur beschermd is tegen voorwerpen groter dan 1 mm en tegen spatwater uit alle richtingen. Dit sluit aan bij de situatie rondom een wastafel en spiegel in zone 2.
Aarding, beveiliging en oudere installaties
Richtlijnen uit NEN-1010 (en IEC 60364-7-701) vragen om een veilige aarding en een aardlekschakelaar in de groepenkast. Als de woning 45 jaar oud is en de installatie 25 jaar oud is, is het mogelijk dat de aarding nog voldoet aan destijds gestelde regels, maar dit hoeft niet meer te voldoen aan de huidige strengere eisen. Een moderne groepenkast met aardlekschakelaar biedt extra beveiliging tegen aardfouten en lekstromen.
Belangrijke vragen uit jouw bericht zijn onder meer of het lampje überhaupt een aansluiting voor de aarddraad heeft. De meeste moderne badkamerarmaturen met IP44 kunnen dito voorzien zijn van een aardedraad-aansluiting, maar dit kan per armatuur variëren. Daarnaast geldt dat bij het aftakken van stroompunten in een oudere installatie altijd met zorg en volgens de huidige regels gewerkt moet worden, bij voorkeur met een vakman. Een trekschakelaar en verplaatsing van bedrading naar een lamp boven de spiegel vereist correcte bedrading met voldoende beschermingslagen en aardingsvoorzieningen.
Krachtsvoorziening en bedrading per zone
Vervolgens is belangrijk hoe je de stroom naar het lampje aanlegt. In badkamers moeten stopcontacten en schakelaars volgens strikte regels geplaatst worden. De belangrijkste punten uit de richtlijnen zijn:
- Het is verplicht om een aardlekschakelaar in de groepenkast te hebben.
- Stopcontacten dienen met randaarde te zijn en spatwaterdicht (minimaal IP44).
- Stopcontacten moeten minimaal 25 centimeter van het vloeroppervlak verwijderd zijn en minimaal 60 centimeter verwijderd van natte zones.
Trekschakelaars mogen alleen in zone 1 en 2 worden toegepast, en het is niet toegestaan om wasdrogers vlak naast of in het bad en douche te plaatsen (zone 0, 1 en 2). Verlichting moet waterdicht, geaard en dubbel geïsoleerd zijn. 12 volt systemen vallen onder lagere spanning, maar ook hier geldt IP-waarde-afstemming op de zone.
Aanbevolen aanpak bij jouw renovatie
- Laat de aarding van de bestaande installatie controleren door een erkend elektricien. Controleer of de aarding terugkeert naar de aardlekschakelaar en of er een aardingspunt aanwezig is bij het nieuwe lamppunt.
- Kies een plafond- of spiegelarmatuur met IP44 of hoger die geschikt is voor zone 2. Als het armatuur een aardingsaansluiting heeft, sluit deze correct aan op de aardleiding.
- Vermijd het in gebruik nemen van apparaten zonder aardingsvoorziening in de badkamer, zeker als de oudere bedrading niet voldoet aan de huidige normen. Gebruik bij voorkeur dubbel geïsoleerde of geaarde armaturen (klasse I of II).
- Zorg voor een betrouwbare vocht- en dampafvoer in de badkamer; condens kan leiden tot corrosie als de verlichting onvoldoende beschermd is. Een goede ventilatie is een pluspunt.
- Overweeg LED-verlichting als energiezuinige en koelere optie, die doorgaans goed combineert met IP-waarden en lange levensduur biedt.
Specifieke overwegingen bij een spiegelverlichting
Spiegelverlichting boven de wastafel is een veelvoorkomende toepassing. Bij een IP44 lamp kun je deze meestal in zone 2 plaatsen, maar let op het volgende:
- Controleer of de lamp daadwerkelijk een aansluiting voor aardingsdraad heeft; zo niet, gebruik een geaard armatuur of dubbel geïsoleerd model.
- Een wandarmatuur met een afdekking die water en spatten verhindert, biedt extra veiligheid tegen condens en vocht.
- Bij een oudere installatie kan de aardingsomstandigheden afwijken. Laat dit door een vakman controleren en afstellen.
Interne verduidelijking van IP en veiligheidsklassen
Naast IP-waarden zijn er ook veiligheidsklassen die beschrijven hoe de elektrische bescherming is opgebouwd:
- Klasse I: geaard (230V), met aardaansluiting.
- Klasse II: dubbel geïsoleerd (230V), zonder aardaansluiting.
- Klasse III: laagspanning (SELV) via transformator/driver.
Bij badkamerverlichting is het meestal veilig om te kiezen voor armaturen die deel uitmaken van Klasse I of Klasse II, afhankelijk van de plek en IP-waarde. Voor zone 2 is IP44 of hoger meestal vereist; bij zones met mogelijk watercontact (zone 1) kan IP55 of hoger gewenst zijn, vooral bij waterstralen.
Praktische tips voor installatie en ontwerp
- Gebruik LED-verlichting: energiezuinig, koel in gebruik en compatibel met IP-waardes.
- Kies voor armaturen die spatwaterdicht zijn en bij voorkeur ook dubbel geïsoleerd of geaard.
- Overweeg een combinatie van praktische verlichting (boven de spiegel) en sfeerverlichting (wandlampen aan de zijkant van de spiegel) met passende IP-klassificaties per locatie.
- Plan de installatiestrook zo dat alle bedrading naar het lampje in een beschermde buis of leiding loopt, met voldoende ruimte voor toekomstige aanpassingen.
FAQ over badkamerverlichting en IP-waarden
- Is IP44 altijd genoeg in de badkamer? In zone 1 en 2 geldt minimaal IPX4; bij waterstralen IPX5 is prettiger. Zone 0 vereist IPX7.
- Kunt u inbouwspots in doucheplaatsen installeren? Ja, mits de IP-waarde correct is voor zone 1 (minimaal IPX4, bij waterstralen IPX5).
- Mag een stopcontact in zone 2 geplaatst worden? Ja, maar dit vereist extra beveiliging zoals aardlek en professionele installatie door een vakman.
Wat zijn IP adressen en hoe werkt dat?
Samenvatting van kernpunten
Voor jouw situatie met een IP44 lamp boven de spiegel in zone 2 zijn de belangrijkste aandachtspunten:
- Bevestig een aardingsleiding waar mogelijk; controleer de aardingspunten in de wallbox en bij de lamp.
- Zorg voor een geaard armatuur (klasse I) of dubbel geïsoleerd (klasse II) indien mogelijk.
- Gebruik IP44 of hoger voor lampen nabij natte zones zoals wastafels en spiegels.
- Laat de oudere bedrading en aarding controleren door een erkend elektricien voordat je een nieuwe leiding aftakt naar de lamp.
