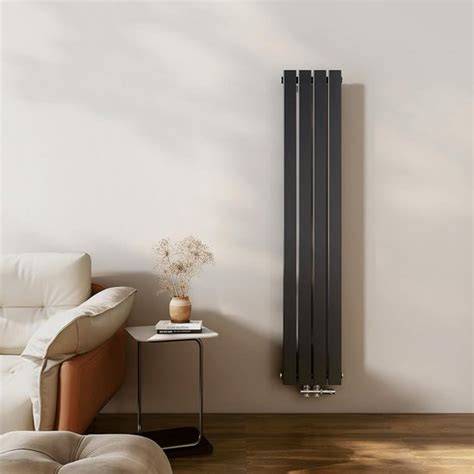

De verticale radiatoren met een vlakke voorzijde vormen een elegante oplossing voor ruimtes met beperkte muurruimte. De Revive Caldae designradiator biedt een compacte diepte en een snelle warmteafgifte door het dubbelpaneel ontwerp, waardoor hij ideaal is voor moderne interieurs. Met een midden-onderaansluiting en een standaard hartafstand van 5 cm kunnen leidingen achter de radiator netjes worden weggewerkt, waardoor zij- en onderaansluitingen optimaal tot hun recht komen.
Wat is hart-op-hart afstand en waarom is hij belangrijk?
De hart-op-hart afstand (HOH) bepaalt de afstand tussen de aanvoer- en retourleidingen op de radiator. Voor veel verticale radiatoren geldt een standaard HOH van 5 cm, wat invloed heeft op welke onderblokset en aansluitmaten je nodig hebt. Een juiste HOH zorgt voor een correcte watercirculatie en een efficiënte verbinding met de CV-installatie.
Verticale radiatoren met hart-op-hart aansluiting: kenmerken en voordelen
De verticale radiatoren die wij aanbieden hebben een vlakke voorzijde die één geheel vormt met de zijkant. De radiator is uitgevoerd in Type 20 (dubbel plaats) en heeft een beperkte dikte van 7 cm. Na het ophangen komt de radiator op een afstand van 10,5 cm tot 12 cm van de muur door de dubbelzijdige ophangmogelijkheden (3,5 cm of 5 cm). Leidingen passen achter de radiator en kunnen hierdoor onzichtbaar naar beneden geleid worden.
De Revive Caldae radiatoren zijn ontworpen met ruimtebesparende verticale kolommen, waardoor ze ook geschikt zijn waar muurruimte beperkt is. Let op: radiatorkranen zijn niet inbegrepen; zie de optionele accessoires hieronder.
Installatiepakket: universele thermostatische zij-onderaansluiting
Het radiator installatiepakket universele thermostatische zij-onderaansluiting omvat een compleet pakket met aansluitingen en een thermostatisch bedieningsgedeelte. De standaard levert een Comap universeel (recht en haaks instelbaar) zij-onderblok, geschikt voor 1/2" radiatoraansluitingen met hartafstand 35 mm. Optioneel is een onderblok met hartafstand 40 of 50 mm leverbaar.
Componenten van het pakket:
- 1 stuks Comap universeel zij-onderblok, afsluitbaar en inregelbaar (1/2" radiatoraansluiting, M22 buisaansluiting, hartafstand 35 mm).
- 1 stuks haaks verkeerde Heimeier Eclipse, drukgecompenseerde thermostatische radiatorkraan.
- 1 stuks Heimeier thermostatisch regelelement Halo, 6-28 C, met vloeistof voeler.
- 2 stuks aansluit koppeling 16 x 2 mm - M22 voor AKB/alu-PEX buizen.
- Optionele onderdelen: 1 meter dunwandige 15 mm CV-buis voor verticale aansluiting radiatorkraan op onderblok; knelset t.b.v CV-buis; instelsleutel voor Eclipse radiatorkranen.
Let op: als hart-op-hart afstand 50 mm of 40 mm is, kies dan een passend onderblok. Het onderblok van 50 mm heeft een 3/4 Euconus aansluiting in plaats van M22, waardoor bijpassende aansluitkoppelingen nodig zijn.
Verschillende opties voor radiatorkranen en verbindingstips
Keuze uit diverse vormen van radiatorkranen om de gewenste installatieplek en afmetingen van de thermostaatknop te realiseren: recht met bocht, haaks verkeerd, haaks, dubbelbaans (links en rechts). De vorm hangt af van de gewenste positie van de thermostaatknop en de plaatsing van de leidingen. Verder zijn er verschillende aansluitkoppelingen beschikbaar voor de gangbare buismaten en materialen (20×2, 18×2, 16×2, 15 en 14×2 mm; AKB/alu-PEX, PEX, CV/Koper).
Naast de standaard thermostaatknoppen kunt u kiezen voor slimme knopopties, zodat u met een slimme thermostaat zone-regeling kunt instellen voor extra comfort en energiebesparing.
Installatieadviezen en ruimte-indeling
De verticale radiatoren hebben een onderaansluiting in midden-onderpositie (3/4” euroconus buitendraad) met een standaard hartafstand van 5 cm. De radiator is 7 cm dik en projiceert 10,4 cm tot 12 cm van de muur na installatie. De dubbellivierende bevestigingsbeugels bieden een keuze tussen 3,5 cm of 5 cm van de muur, waardoor er extra ruimte onder de radiatoren beschikbaar komt voor aftakkingen en kabels.
Belangrijke praktische aantekeningen
- De installatiekit bevat alle benodigde onderdelen inclusief adapters voor 15 mm CV-buizen en 16 mm flexibele buizen.
- Bestellingen boven 500 euro in Nederland en België leveren standaard gratis; onder 500 euro betaal je een leveringskost van 19,95 euro.
- Er geldt een herroepingsrecht van 30 dagen met de details zoals beschreven in de leveringsvoorwaarden.
Technische specificaties en afmetingen (samenvatting)
| Model | Hartafstand | Diepte | Projectie | Kleur / Afwerking |
|---|---|---|---|---|
| Revive Caldae | HOH 5 cm | 7,0 cm | 10,4 cm | Antraciet / mat zwart (RAL 7016) |
Waarom kiezen voor deze combinatie?
De combinatie van verticale caldae radiator en een universeel installatiepakket met zij-onderaansluiting biedt complete installatiegemak, flexibiliteit bij hoeken en aansluitingen, en de mogelijkheid tot toekomstige aanpassingen of vervanging. Het systeem ondersteunt zowel rechte als haakse montage, aangepast aan de specifieke leidingsituatie in uw ruimte.
