Op deze pagina vind je een voorbeeld van een constructietekening van een dakopbouw. Zoals je kunt zien zijn de constructieve veranderingen over de bestaande plattegrond tekening getekend. Je kunt dus zowel de oude als de nieuwe situatie in dezelfde tekening herkennen. Op deze constructietekening zie je drie verschillende tekeningen. De eerste tekening is van de 1e verdieping. De tweede tekening is van de tweede verdieping. De derde tekening is van het dak. Op alle drie de niveaus moeten er constructieve wijzigingen plaats vinden voor een veilige dakopbouw. De gemeentelijk ambtenaar gebruikt deze constructietekening samen met de constructieberekening om te controleren of de dakkapel veilig is. Zodra de woning is goedgekeurd kan de aannemer met deze tekening aan de slag. De aannemer ziet dankzij deze tekening namelijk precies wat hij moet bouwen.
Voorbeeld constructietekening dakopbouw Op de drie tekeningen hieronder zie je dat de constructeur met vijf verschillende kleuren werkt. Deze vijf kleuren staan allemaal voor verschillende type constructieve aanpassingen. Ik zal deze kleuren onder de tekening verder toelicht. De eerste kleur (roze) staat voor de benodigde liggers en kolommen. In de tekening van de 1e verdieping zie je bijvoorbeeld dat er een HEB140 geplaatst moet worden. Deze ligger moet momentvast verbonden zijn met een specifieke voetplaat. De tweede kleur (rood) gaat over de te plaatsen balken. In de 1e tekening zie je dat daar twee balken geplaatst moeten worden door de aannemer. De derde kleur (blauw) licht de benodigde houten balken toe. In het geval van de derde tekening moeten er meerdere houten balken geplaatst worden van 50 x 145. De vierde kleur (groen) geeft een ander type houten balken aan. Waarbij de 5e en laatste kleur (oranje) de benodigde dragende wanden aangeeft.
Vragen over mijn blog? Vind je dit artikel waardevol of heb je nog vragen? Laat dan hieronder een bericht achter. Onze constructeurs helpen je graag. Wil je een offerte aanvragen voor een constructieberekening van een stalen balk? De opbouw van het platte dak is een complexe samenstelling van draagconstructie, dampschermen, isolatie, dakbedekkingssysteem en dakdetails. Met de komst van de Wet kwaliteitsborging voor het bouwen (Wkb) willen aannemers zekerheid dat de dakopbouw aan de bouwregelgeving voldoet en geen ‘verborgen gebreken’ vertoont in de gebruiksfase.
Tekst: ing. In het zogenoemde ‘IKO Design Center’ kan iedereen gratis aan de slag om stapsgewijs een 3D dakopbouw voor platte daken te maken. Ik ben er zelf mee aan de slag gegaan en ben direct enthousiast: het systeem is zeer gebruikersvriendelijk en de visualisaties zijn prachtig. Klaas Oosterhof, Sales & Marketing Manager Noord-Europa van IKO Insulations, ziet veel mogelijkheden. “We zijn gestart met de ontwerptool voor het platte dak. Maar de bezoeker ziet ook andere gebouwdelen waarvan de opbouw binnenkort online is te ontwerpen. Klaas Oosterhof: “Er komt heel wat kijken bij het ontwerpen, plannen én verkopen van het platte dak. Welk isolatiemateriaal en welke dikte is nodig om de gewenste thermische prestaties te behalen? “Er komt heel wat kijken bij het ontwerpen, plannen én verkopen van het platte dak. Welk isolatiemateriaal en welke dikte is nodig om de gewenste thermische prestaties te behalen? Het systeem rekent het uit en geeft ook zelf al aan hoe aan de eisen uit het Bouwbesluit kan worden voldaan”, aldus Klaas. Maar ook de dampremmende laag en dakbedekkingssysteem worden in de ontwerptool gekozen. De ontwerptool bewaakt daarbij de keuzes, zodat de gekozen systemen compatibel zijn, waardoor steeds dezelfde kwaliteit is te garanderen. “Dat is ook fijn naar de klanten van aannemers: die verwachten een duidelijk bestek en een duidelijk plan. Daarnaast krijgen ze graag een visualisatie van hun toekomstig dak, met een duidelijk beeld van het eindresultaat. We gaan het IKO Design Center eens uitproberen. Bij de start zien we een woning met hellend dak en een uitbouw met plat dak. De woning is voorzien van een balkon en onder de grond is de kelderruimte te zien. De gehele visualisatie is met de muis in alle richtingen te draaien. Rechts zijn de diverse toepassingen te zien, waarvan bij de start alleen het plat dak is geactiveerd. Na de keuze voor de toepassing ‘Plat dak’ verschijnt een visualisatie van een opengewerkt plat dak, waarbij de hele dakopbouw eenvoudig is te zien. Ook deze visualisatie is met de muis vrij te draaien in alle richtingen. Keuze daktype. We zien vier daktypen waaruit we kunnen kiezen: Energiedak, Leefdak, Groendak of Dak op maat. Keuze dakvloer. Er is keuze uit hout, beton of staal. Keuze waterdichting. Nu is er keuze uit tweelaags bitumineus of vloeibaar. Een tweelaags bitumineus waterdichtingssysteem bestaat hierbij uit een onderlaag en een toplaag, waarbij de bevestigingswijze van de toplaag klassiek middels de vlamlasmethode wordt uitgevoerd. De rollen worden in banen aangebracht op het dak. Keuze bevestigingsmethode. De toplaag wordt middels vlamlassen aangebracht. De onderlaag wordt mechanisch bevestigd, losliggend (niet bij staal) of zelfklevend uitgevoerd. Bij de bevestiging van de isolatie is er keuze uit losliggende geballast (niet bij staal), mechanisch bevestigd of PU lijm. Het dampscherm wordt met vlamlassen of losliggend aangebracht. Bij een houten vloer is vlamlassen vervangen door zelfklevend. Uiteindelijk krijg ik het gekozen daksysteem te zien met het type (merknaam, type) toplaag, onderlaag, isolatie, dampscherm, dakvloer en dakdetails. Ook zijn de gekozen bevestigingsmethoden te zien. Verder is de vereiste isolatiedikte te zien om voor de gehele dakopbouw (dus niet alleen de isolatie) een Rc van 6,5 m2K/W te behalen, zodat aan het Bouwbesluit wordt voldaan (minimaal 6,3 m2K/W). Door te klikken op ‘detailleerde specificaties aanpassen” kan ik de isolatiedikte eenvoudig aanpassen. Het uiteindelijk resultaat toont zich als fraaie 3D visualisatie van de door mij geconfigureerde dakopbouw. Bij alle dakdetails staan klikpunten die het betreffende detail openen en de exacte opbouw laten zien. Daarbij zijn ook nog de diverse lagen in en uit te schakelen, zodat onderliggende lagen in beeld komen. Je kunt zelfs met een druk op de knop een screenshot maken van het gekozen dakdetail. Erg handig! Dat geldt ook voor de aansluiting op BIM: de gebruiker krijg de volledige Revit bibliotheek van alle IKO producten mee. De bestanden zijn direct bruikbaar in uw ontwerpsoftware.
Panlatten zijn horizontale latten waarop de dakpannen rusten. Tengels zorgen voor ventilatie; panlatten bieden de bevestiging voor de dakpannen. Waarom is dampopen folie noodzakelijk bij een hellend dak? Dampopen folie beschermt het dakbeschot en de constructie tegen opwaaiend regenwater en condensvocht, terwijl het waterdamp vanuit de woning doorlaat. Zonder folie kan vocht ophopen in het dakbeschot en de gordingen, wat leidt tot houtrot. Bij oudere woningen zonder folie raden wij altijd aan deze toe te voegen bij dakpannenvervanging. Welke Rc-waarde moet een hellend dak hebben? Bij renovatie geldt een minimale Rc-waarde van 3,5 m²K/W. Voor nieuwbouw en om voor ISDE-subsidie in aanmerking te komen, adviseert men Rc ≥ 3,5. Wij adviseren bij renovatie minimaal Rc 5,0-6,0 met PIR-isolatieplaten boven het beschot, voor maximale energiebesparing en subsidierecht.
Belangrijkste punten Een hellend dak is meer dan dakpannen. Een hellend dak is meer dan dakpannen. Hellend dak renovatie door Blankers Dakdekkers door heel Nederland. Gecertificeerde dakspecialist · Door heel Nederland
Wat is een hellend dak constructie?

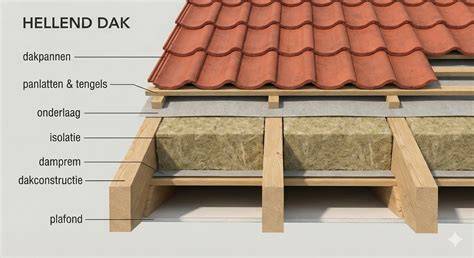

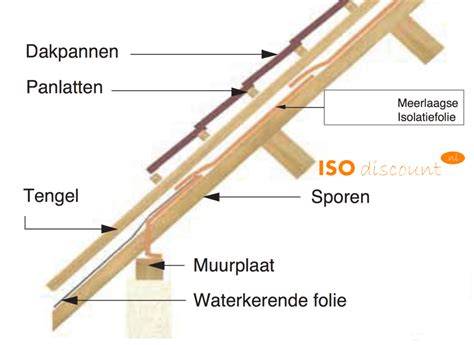

Een hellend dak (ook wel schuin dak of pannendak) heeft een helling van doorgaans 15° tot 60°. De constructie van een hellend dak bestaat uit meerdere lagen die elk een eigen functie hebben. Ze beschermen de constructie tegen regen, hagel en UV-straling. Panlatten (horizontale houten latten): Dun, horizontaal hout waarop de dakpannen rusten en worden bevestigd. Panlatten zijn het directe bevestigingspunt van elke dakpan. Tengels (verticale houten latten): Tengels staan verticaal (langs de helling) en creëren een ventilatiespouw van minimaal 20 mm tussen het onderdakfolie en de panlatten. Deze spouw zorgt voor het afvoeren van condensvocht en voorkomt vochtophoping. Dampopen onderdakfolie: Een dampopen folie (ook wel waterdichte onderdakbaan) die bovenop het dakbeschot is aangebracht. Het beschermt de constructie tegen opwaaiend water en condensvocht, maar laat waterdamp vanuit de woning vrij doorstromen. Dakbeschot (houten beplating): Grenen planken (18-22 mm) of OSB-platen die direct op de dakspanten zijn bevestigd. Het dakbeschot vormt de stabiele ondergrond voor de folie en het dakpakket en geeft de constructie extra stijfheid. Dakspanten of rafters: De schuine houten elementen die de dakvorm bepalen en de belasting van het dakpakket dragen. Ze lopen van de nok (bovenkant) naar het dakvoet (goot). Gordingen (draagbalken): De horizontale hoofdbalken die de dakspanten ondersteunen en de totale dakbelasting overdragen naar de gevelmuren en tussenmuren. Dit zijn de meest constructief kritische elementen. Isolatiemateriaal: Afhankelijk van de methode aangebracht tussen de spanten, boven het beschot (warmdak) of aan de binnenzijde (binnendekkende isolatie). Damprem (indien van toepassing): Bij binnenisolatie is een dampremmende folie nodig aan de warme zijde van de isolatie om condensatie in de constructie te voorkomen.

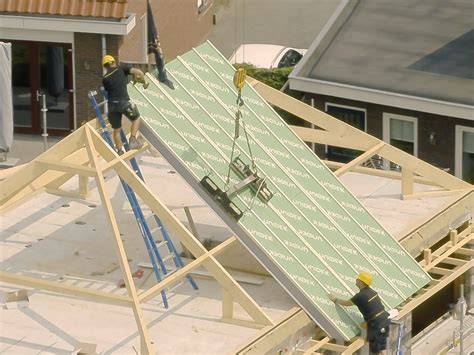

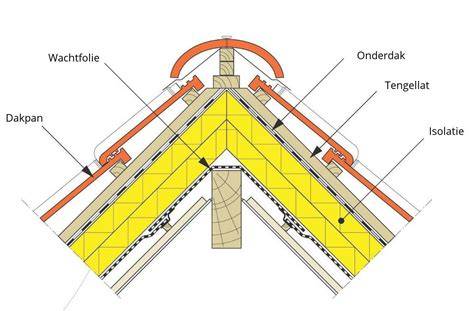

De drie isolatiemethoden voor een hellend dak En ventilatie in de hellende dakconstructie Een hellend dak heeft altijd ventilatie nodig in de spouwlaag (de ruimte boven de isolatie en onder het beschot, of de spouw bij een kouddak). Ventilatie wordt gerealiseerd via: Nokventilatie: Ventilerende nokvorsten of een nokrail die verse lucht aan de nok afvoert. Gootventilatie: Luchtinlaat via gaasdoeken of speciale profielen aan de goot. Tengels: De tengels tussen folie en panlatten creëren de ventilatiespouw die luchtcirculatie mogelijk maakt. Een slecht geventileerde dakconstructie leidt tot condensatie, houtrot en schimmelvorming - zelfs als het dak geen zichtbare lekkage heeft.

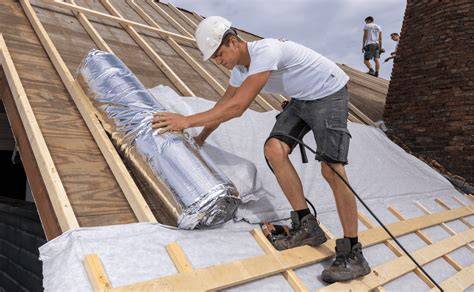

Veelvoorkomende problemen bij hellende daken Houtrot in gordingen: Langdurige vochtindringing via een beschadigde dakpan of lekkend loodwerk tast de gordingen aan. Een aangetaste gording verliest zijn draagkracht en kan bij sneeuwbelasting bezwijken. Verouderd of verrot dakbeschot: Beschot veroudert door vochtwisselingen en kan gaan rotten, waarbij de vasthoudkracht voor panlatten verloren gaat. Beschadigde of ontbrekende dampopen folie: In oudere woningen is geen onderdakfolie aanwezig - uitsluitend tengels en panlatten op het beschot. Dit verhoogt het risico op waterschade aanzienlijk bij beschadigde dakpannen. Onvoldoende isolatie: Daken van voor 2000 hebben vaak Rc-waarden onder 1,5 - ver onder de huidige renovatienorm van 3,5. Dit leidt tot hoge stookkosten en condensatieproblemen.

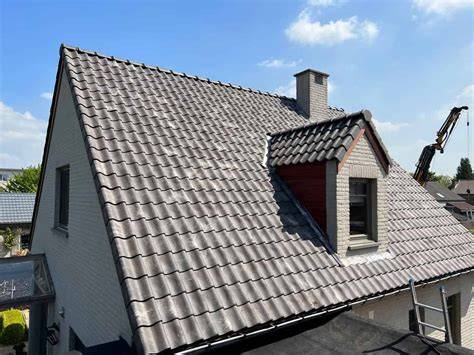

Onderhoud en levensduur van een hellende dakconstructie Een correct gebouwde en goed onderhouden hellende dakconstructie gaat 50 tot 80 jaar mee. De dakpannen zelf hebben een levensduur van 30 tot 60 jaar, afhankelijk van het type en de kwaliteit. Onderdakfolie en panlatten zijn onderdeel van de renovatiecyclus en worden standaard vervangen bij een dakpannenwisseling. Gordingen en spanten gaan de gehele levensduur van de woning mee - mits het dak tijdig wordt onderhouden en lekken direct worden gerepareerd. Wanneer moet de hellende dakconstructie worden gerenoveerd? Zichtbare houtrot of schimmel in de dakruimte, Dakpannen die telkens opnieuw verschuiven of lossen, Doorzakken of kromtrekken van het dakvlak, Hoge stookkosten en een laag energielabel, Oudere woning met meer dan 40 jaar oud dakbeschot zonder folie, Terugkerende lekkage ondanks herhaalde reparaties.
Ook relevant: dakdekker in uw regio en dakinspectie aanvragen. Gerelateerde diensten Dakconstructie - Complete Gids voor Uw Dak Constructie De dakconstructie is het dragende houten skelet van uw dak. Blankers Dakdekkers inspecteert, herstelt en vernieuwt dakconstructies vakkundig - van losse gordingen tot complete constructievervanging bij hellende en platte daken. Schuin Dak Constructie - Opbouw, Helling en Renovatie Een schuin dak (hellend dak) heeft een specifieke constructie die afwijkt van een plat dak. Blankers Dakdekkers is specialist in alle aspecten van de schuin dak constructie in Noord-Nederland. Dakconstructie Vernieuwen - Complete Structurele Dakrenovatie Is uw dakconstructie sterk verouderd, ernstig door houtrot aangetast of constructief onveilig? Blankers Dakdekkers vernieuwt uw complete dakconstructie vakkundig en veilig - van gordingen en spanten tot nieuw dakbeschot, dampopen folie en dakisolatie. Dakbeschot vervangen - Rottig dakbeschot vakkundig hersteld Verrot of beschadigd dakbeschot (dakboarding) tast de constructieve basis van uw dak aan. Het vervangen van dakbeschot is specialistisch werk dat vaak gepaard gaat met gelijktijdige dakpannen vervanging of dakrenovatie. Blankers Dakdekkers vervangt dakbeschot vakkundig en zorgt voor een solide basis voor uw nieuwe dak.

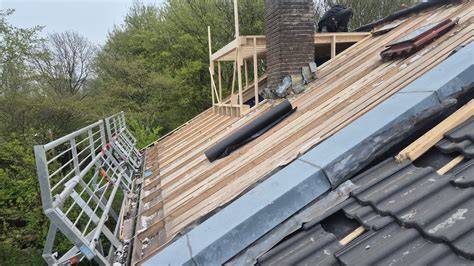

- Inspectie
- Advies
- Offerte
- Uitvoering
- Nazorg
Waarom Blankers? Kiezen voor vakmanschap, Snelle service, Heldere offerte, Ervaren vakmensen, Duurzame oplossingen. Wat is een hellend dak constructie? Een hellend dak (ook wel schuin dak of pannendak) heeft een helling van doorgaans 15° tot 60°. De constructie van een hellend dak bestaat uit meerdere lagen die elk een eigen functie hebben. Ze beschermen de constructie tegen regen, hagel en UV-straling. Panlatten (horizontale houten latten): Dun, horizontaal hout waarop de dakpannen rusten en worden bevestigd. Panlatten zijn het directe bevestigingspunt van elke dakpan. Tengels (verticale houten latten): Tengels staan verticaal (langs de helling) en creëren een ventilatiespouw van minimaal 20 mm tussen de onderdakfolie en de panlatten. Deze spouw zorgt voor het afvoeren van condensvocht en voorkomt vochtophoping. Dampopen onderdakfolie: Een dampopen folie (ook wel waterdichte onderdakbaan) die bovenop het dakbeschot is aangebracht. Het beschermt de constructie tegen opwaaiend water en condensvocht, maar laat waterdamp vanuit de woning vrij doorstromen. Dakbeschot (houten beplating): Grenen planken (18-22 mm) of OSB-platen die direct op de dakspanten zijn bevestigd. Het dakbeschot vormt de stabiele ondergrond voor de folie en het dakpakket en geeft de constructie extra stijfheid. Dakspanten of rafters: De schuine houten elementen die de dakvorm bepalen en de belasting van het dakpakket dragen. Ze lopen van de nok (bovenkant) naar het dakvoet (goot). Gordingen (draagbalken): De horizontale hoofdbalken die de dakspanten ondersteunen en de totale dakbelasting overdragen naar de gevelmuren en tussenmuren. Dit zijn de meest constructief kritische elementen. Isolatiemateriaal: Afhankelijk van de methode aangebracht tussen de spanten, boven het beschot (warmdak) of aan de binnenzijde (binnendekkende isolatie). Damprem (indien van toepassing): Bij binnenisolatie is een dampremmende folie nodig aan de warme zijde van de isolatie om condensatie in de constructie te voorkomen.
De drie isolatiemethoden voor een hellend dak: Kouddak, Warmdak, Binnendekkende isolatie. Ventilatie in de hellende dakconstructie met nokventilatie, gootventilatie en tengels voorkomt condensatie en schimmelvorming. Een slecht geventileerde dakconstructie kan leiden tot condensatie, houtrot en schimmelvorming - zelfs als het dak geen zichtbare lekkage heeft.
Waarom dampopen folie noodzakelijk is bij een hellend dak? Dampopen folie beschermt het dakbeschot en de constructie tegen opwaaiend regenwater en condensvocht, terwijl het waterdamp vanuit de woning doorlaat. Zonder folie kan vocht ophopen in het dakbeschot en de gordingen, wat leidt tot houtrot. Bij oudere woningen zonder folie raden wij altijd aan deze toe te voegen bij dakpannenvervanging. Welke Rc-waarde moet een hellend dak hebben? Bij renovatie geldt een minimale Rc-waarde van 3,5 m²K/W. Voor nieuwbouw en om voor ISDE-subsidie in aanmerking te komen, adviseert men Rc ≥ 3,5. Wij adviseren bij renovatie minimaal Rc 5,0-6,0 met PIR-isolatieplaten boven het beschot, voor maximale energiebesparing en subsidierecht.
< tagimg>RC-waarden hellende dakenTip: Voor isolatie kun je ook materialen kiezen die bestaan uit hernieuwbare grondstoffen zoals wol, vlas, hennep of graan. Trouwens: natuurlijke isolatiematerialen worden gesubsidieerd in het kader van een dakrenovatiesubsidie! Een hellend dak biedt veel meer voordelen dan een plat dak. Het enige nadeel is de draagconstructie als onderdak. Een huis met een schuin dak biedt je het beslissende voordeel dat je de zolder kunt verbouwen als dat nodig is. Bij een plat dak heb je deze mogelijkheid dooreen extra verdieping te bouwen en het oorspronkelijke dak om te bouwen tot een verdieping. Dit is echter veel duurder: vaak moet de basisstatica achteraf worden verbeterd zodat deze de extra verdieping kan dragen. Met een schuin dak kost het ombouwen veel minder moeite.

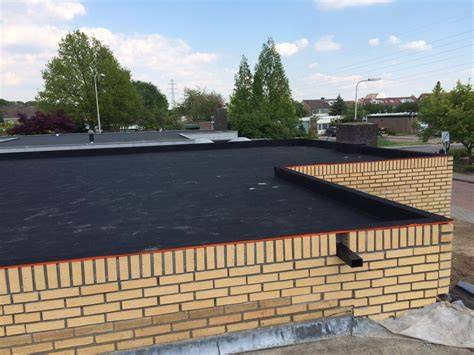

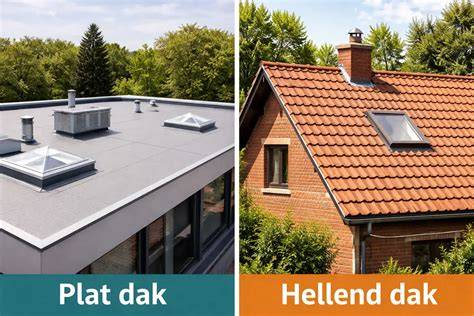

Een schuin dak biedt tal van voordelen ten opzichte van een plat dak. Hoewel een plat dak slechts 5% van de totale bouwprijs uitmaakt, is het nauwelijks goedkoper dan een hellend dak. Dat komt omdat een plat dak vaak hoge onderhoudskosten met zich meebrengt. Afdichtingen en isolatie moeten regelmatig worden gecontroleerd en indien nodig worden vervangen of vernieuwd. Als de constructie van het platte dak niet vakkundig wordt uitgevoerd, kan er snel waterschade ontstaan in de kamers eronder. Dit kan leiden tot schimmelvorming en schade aan de statica van het gebouw.
Vectorworks support Support contacteren Vectorworks documentatie ↗ Support startpagina Downloaden en installeren Werken met Vectorworks Mijn accounts en licenties Systeemvereisten Studenten en docenten Bekijk ons YouTube-kanaal met tutorials ↗ Enscape support Support contacteren Educatieve materialen ↗ Support startpagina
Hellende Daken - Fragment uit DVD - Boeiend Bouwen - WTCB
De kant-en-klaar bouwtekening overkapping schuin dak zit standaard bijgesloten, als je een bouwpakket aanschaft van een overkapping met schuin dak. Dit zijn duidelijke tekeningen, die je stap voor stap kunt volgen. Hoeveel kost het om een bouwtekening van een overkapping met schuin dak te maken of te kopen? Bij het zelf tekenen van je bouwtekening hoeft dit je niets te kosten. Althans, als je je potlood en papier erbij pakt. Een kant-en-klaar bouwtekening is sowieso altijd onderdeel van een gekochte overkapping. Een dergelijke bouwtekening kun je ook los kopen. Hiervoor ben je het goedkoopste uit bij Fred´s Bouwtekeningen. Wil je meer lezen over verschillende bouwtekeningen voor je overkapping? Wil je gebruik maken van een van mijn bouwtekeningen?
