Een overkapping met plat dak biedt een moderne uitstraling en is vaak goedkoper om te realiseren dan een schuin dak. Een bouwtekening plat dak overkapping kun je maken om de overkapping die jij in je hoofd hebt te visualiseren, maar ook om te gebruiken als hulpmiddel tijdens het bouwproces.
1. Hoe bepaal je de grootte van je overkapping?
Hoeveel staanders heeft u nodig? Tot een afmeting van 400x400 cm met liggers van ongeveer 6.5x16.5 cm heeft u voldoende aan 4 staanders. Het beste is om staanders van ca. 4. Welke heb ik nodig? Een ringbalk is de balk die rondom de buitenkant van de constructie gaat en op de staanders ligt, deze adviseren wij te nemen in een afmeting van ca. 6.5x17.5 cm.
2. Soorten vloer en vlonder onder de overkapping
Denk hierbij aan het materiaal wat onder uw overkapping moet komen te staan, bijvoorbeeld uw tuinmeubelen. Als u heeft gekozen voor de vlonderplank dan dient u ook onderliggers te hebben, wij adviseren hiervoor hardhout of composiet. Ook kunt u bij ons terecht voor de benodigde vlonderschroeven. Het is nu tijd om te kiezen van welke houtsoort u uw overkapping wil maken, hierin zijn weer diverse soorten beschikbaar onder het kopje Tuinhout.
Vlonders en houttypes
Als u een vlonder onder uw overkapping wilt dan is het belangrijk goed te kijken wat voor soort vlonder u wilt, denk hier bijvoorbeeld aan vlonderplanken van Grenen, Red Class Wood, Douglas, Bangkirai of Composiet. Als u heeft gekozen voor de vlonderplank dan dient u ook onderliggers te hebben, wij adviseren hiervoor hardhout of composiet te gebruiken.
3. Aantal liggers en versteviging
De liggers dienen met een hart op hart afstand van ca. 60 cm te worden geplaatst; dit geeft een stevige constructie en maakt het mogelijk om bijvoorbeeld een lichtkoepel te monteren. Voor de liggers wordt vaak een balk van ca. 5.0x15 cm bij een maximale lengte van 400 cm gebruikt, moet deze langer worden dan adviseren wij om minimaal de ca. 6. Deze heeft u nodig voor stabiliteit en stevigheid in de delen waar u geen wanden in plaatst. Ook kunt u extra versteviging aanbrengen in uw overkapping door dwarsbalken toe te voegen. De verbindingshoeken, ook schoren genoemd, plaatst u in een hoek van 45 graden.
4. Dakvloer en dakbeschot
Veelal gebruikt men voor het dakbeschot dubbel lip planken of messing en groef. Bij het uitrekenen van de hoeveelheid dakplanken moet u rekening houden met de werkende breedte van het product. Voor de meeste constructies is het gebruik van boeidelen met een afmeting van ca. 2.5x25 cm voldoende. Wanneer u EPDM dakbedekking of Easyroofing gebruikt dan is een daktrim eigenlijk noodzakelijk om dit goed af te werken. Bij het gebruik van EPDM is het aan te raden om een mastiekschroot te plaatsen langs de randen, deze helpt u om het water naar de juiste plek te begeleiden.
5. Dakbedekking en isolatie

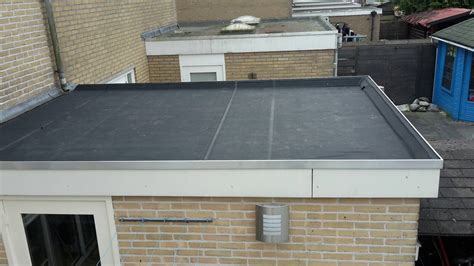

Als je EPDM gebruikt dan is het belangrijk mastiekschroot te plaatsen; EPDM dakbedekking wordt op het dak gelegd en er wordt gekozen voor lijm en eventueel een lijm om de randen af te werken. Dakisolatie aan te brengen op het dakbeschot voorkomt condens en geluidsoverlast; dakisolatieplaten van 3 cm dik worden aanbevolen. Het dakbeschot kan bestaan uit Douglas dakbeschot of plaatmateriaal zoals underlayment of OSB; het geeft een gesloten dak als dakbeschot. Het dak loopt af zodat water weg kan stromen; dit afschot bereik je door de palen aan één kant iets korter te maken.
6. Wanden, ramen en deuren
De wanden kunnen open, gesloten of met houten regelwerk zijn; bij wanden kun je kiezen voor potdekselplanken (Zweds rabat) of halfhouts rabatdelen die elkaar overlappen. Een glazen wand combineert lichtinval met bescherming tegen de elementen. Bij ramen kun je kiezen voor vaste ramen of openslaande ramen voor extra ventilatie; bij deuren kun je kiezen voor schuifdeuren of openslaande deuren. Voor een strakke wand kun je een sponning in de palen frezen voor rabatdelen met blokhutprofiel.
7. Voorbereiding, bouwtekening en vergunningen
Een bouwtekening plat dak overkapping kun je maken om de overkapping die jij in je hoofd hebt te visualiseren, maar ook om te gebruiken als hulpmiddel tijdens het bouwproces. Een bouwtekening plat dak overkapping dient vooral als begeleiding bij het bouwen van je overkapping. Niet iedereen is zo handig, dat hij of zij uit de losse pols een overkapping kan bouwen. De eerste vraag bij een bouwtekening plat dak is of je wel of niet vergunningsvrij mag bouwen. Is dit het geval, dan heb je eigenlijk alle vrijheid om je bouwtekening zelf te maken en hoeft de tekening niet aan allerlei regelgeving te voldoen. Een officiële bouwtekening door een architect is soms verplicht bij een vergunningsaanvraag.
detail dakrand overstek bouwkunde ROC Tilburg
8. Zelf bouwen versus kant-en-klaar bouwpakket
Koop je een kant-en-klaar overkapping met plat dak, dan wordt deze geleverd als bouwpakket; standaard is een bouwtekening plat dak overkapping meegeleverd. Het voordeel hiervan is dat alle onderdelen op maat zijn gemaakt. Bij een bouwpakket is een bouwtekening overkapping plat dak inbegrepen, soms een heel boekwerk met elke stap en tekening per onderdeel. Een bouwtekening op maat laten maken kan duur zijn; een bouwtekening zelf maken hoeft meestal niet te kosten als je het eenvoudig houdt. Een bouwtekening op maat laten maken is zeker erg duur.
9. Onderhoud en kleur
Na verloop van tijd vergrijst het hout en kun je dit voorkomen met een UV-werend middel of door het hout in een kleur te behandelen. Remmers kleurenbeits kan gebruikt worden om een gewenste kleur aan te brengen. Voor een Douglas overkapping die lang meegaat is hardhout zoals Bankirai of Ipé een optie; ook deze houtsoorten vragen om onderhoud en bescherming tegen vocht en rot.
10. Praktisch overzicht van een houten overkapping plat dak

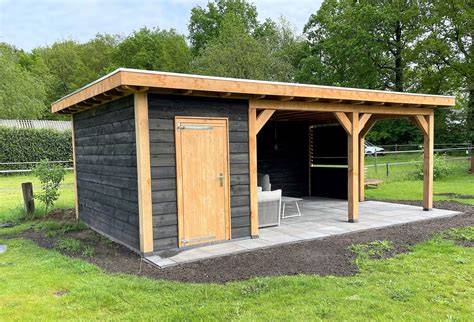

Een overkapping bestaat grofweg uit twee delen, namelijk het frame met de staanders en ligger en het dak. Een dak bepaalt vaak de uitstraling; een plat dak geeft een strakke moderne look, terwijl een zadeldak traditioneler oogt. Een bouwtekening plat dak overkapping kan bestaan uit een simpele schets of uitgebreide 3D tekening; moderne software maakt 3D weergave mogelijk, maar kan kosten met zich meebrengen. De montage van de gebinten gebeurt meestal zonder schroeven dankzij pen en gat verbindingen, waardoor de constructie sterker is en de montagetijd verkort. Hout moet droog opgeslagen worden onder een afdak en binnen een redelijke termijn in elkaar gezet worden om vervorming te voorkomen.
| Fase | Belangrijkste aandachtspunten |
|---|---|
| Grootte bepalen | afmetingen, inspringen, ondervloer |
| Vloer en vlonder | type planken, onderliggers, bevestigingen |
| Constructie | staanders, ringbalk, liggers |
| Dak | dakbeschot, dakbedekking, afvoer |
| Wanden en deuren | regelwerk, rabat, glas |
| Isolatie en afwerking | dakisolatie, boeidelen, trim |
In de regio Friesland en Groningen kun je bij DIM Houtbouw terecht voor het laten bouwen van een houten overkapping op maat; Wij helpen je graag. Het is belangrijk om eerst goed op papier te zetten wat uw wensen zijn en een duidelijke bouwtekening te maken. Een overkapping met plat dak is vaak een verstandige keuze wanneer isolatie en waterafvoer eenvoudiger te regelen zijn en wanneer men een dakterras bovenop de overkapping wil realiseren.
