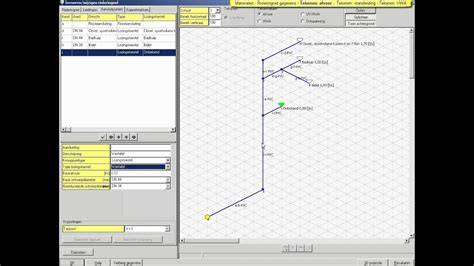

Bereken de benodigde capaciteit en buisdiameter van de hemelwaterafvoer voor een woning of gebouw. Voer het horizontale dakoppervlak in, het grondvlak van het dak, niet het schuine dakoppervlak. Gebruik hiervoor de uitkomst van de dakoppervlak calculator. De berekening is gebaseerd op NEN 3215 met een regenintensiteit van 1,8 liter per minuut per m². Met deze calculator bereken je de benodigde capaciteit en buisdiameter van de hemelwaterafvoer (HWA) voor een woning of gebouw. Voer het horizontale dakoppervlak in per afvoerpunt, niet het schuine dakoppervlak. De berekening is gebaseerd op NEN 3215 met een regenintensiteit van 1,8 liter per minuut per m². Voor projecten boven 200 m² dakoppervlak is een volledige NEN 3215 berekening door een installateur verplicht.
Het aantal benodigde HWA-buizen wordt bepaald door twee randvoorwaarden: het dakoppervlak (maximaal 110 m² per buis) en de gootlengte (maximaal 12 m per buis). De hoogste uitkomst is maatgevend. De maximale regenbelasting in liters per minuut conform NEN 3215 formule 1: Qh = (alpha x i) x (beta x F). buisdiameter = if(qh <= 40, 'DN 60mm - geschikt voor kleine dakoppervlakken tot ca. 25m2', if(qh <= 99, 'DN 80mm - standaard woningbouw tot ca. Aanbevolen minimale buisdiameter op basis van de berekende regenbelasting.
Gebaseerd op gangbare afvoercapaciteiten conform NEN 3215: DN80 ca. 99 l/min, DN100 ca. 185 l/min, DN125 ca.
noodoverlaat = if(daktype == 1.0, 'Niet vereist bij hellend dak zonder opstand.', 'Verplicht conform Bouwbesluit. aandachtspunten = if(daktype == 1.0, if(gootlengte > 24, 'Gootlengte boven 24m: minimaal 2 HWA-buizen vereist conform NEN 3215. Bij lange goten loopt water aan het einde over voordat het de buis bereikt. HWA en VWA op gescheiden leidingen aansluiten.', if(gootlengte > 12, 'Gootlengte boven 12m: controleer of 1 HWA-buis voldoende capaciteit heeft. Overweeg een tweede afvoerpunt in het midden van de goot. HWA en VWA op gescheiden leidingen aansluiten.', 'Gootlengte en dakoppervlak binnen normale marges. HWA en VWA op gescheiden leidingen aansluiten.')), if(dakoppervlak > 200, 'Dakoppervlak boven 200m2: volledige NEN 3215 berekening door een installateur verplicht. Noodoverlaat verplicht. Onderlinge afstand tussen afvoerpunten maximaal 10 tot 20 meter. HWA en VWA op gescheiden leidingen aansluiten.', if(min_buizen_totaal > min_buizen_oppervlak, 'Gootlengte is maatgevend voor het aantal HWA-buizen, niet het dakoppervlak. Overweeg een extra afvoerpunt te plaatsen om de gootlengte per afvoerpunt te verkorten. Noodoverlaat verplicht. HWA en VWA op gescheiden leidingen aansluiten.', 'Dakoppervlak is maatgevend voor het aantal HWA-buizen. Noodoverlaat verplicht. Onderlinge afstand tussen afvoerpunten maximaal 10 tot 20 meter. Je moet het horizontale dakoppervlak per afvoerpunt invoeren, niet het schuine dakoppervlak. Je gebruikt een verouderde webbrowser. Volgens de NEN norm moeten er bij een capaciteit van 100l per minuut of meer 2 HWA zijn? Als ik de berekening maak van het dak, 7m ongeveer hellend en 9 meter in de breedte, x 1.8L m2 per minuut, kom ik uit op 63M2 x1.8 = 113Liter per minuut. Dan zou onderstaande woning (2 onder 1 kap) 2 HWA's moeten hebben ipv 1? Of mis ik iets? Wat is de diepte of de breedte van je huis. Foto rechts. Dat getal deel je door 2. Het huis is 10meter diep. Waar we nu wonen is een soortzelfde dakconstructie met 1 hwa. Wat is de diameter van de buis. Zou werken als je deze van de vloer het blad kan verwijderen. Bij veel regen is het ook mogelijk dat het riool vol water staat. Bladvanger zit onderaan de hwa op ooghoogte. Wat zegt dit 45m2 dak over een afvoerbuis. Zou dat ruim voldoende moeten zijn? Ik zie wel dat er iets meer ruimte is dan bij onze bestaande woningen. maar hier hoopt ook vaak sneeuw op. Ja wat is hevige regenval. Ik kijk hier vaak en kijk vooral naar de regensnelheid. Zo kan je ontdekken wat een hevige regenbui is en wanneer loopt het over. Wellicht kan iemand zijn mening geven wat voor invloed PV panelen hebben in de hoek waar het water van het dak ketst. Sneeuw is over het algemeen geen probleem op een dak.
Hemelwater dat valt op daken, balkons, daktuinen, galerijen en parkeerdekken moet afgevoerd worden. Dit kan via afvoergoten, hemelwaterafvoersystemen (HWA), regenpijpen en via externe of inpandige leidingen. Zo veelzijdig als jouw project is, zo veelzijdig is ons assortiment. Wij hebben diverse oplossingen voor het opvangen, behandelen, vasthouden, afvoeren en monitoren van (regen)water. Graag komen wij bij je aan tafel of op locatie om het afwateringsvraagstuk te inventariseren. Vervolgens maken onze adviseurs jouw afwateringsplan en systeemontwerp, ondersteund met hydraulische capaciteitsberekeningen. Wij stellen onze kennis gratis ter beschikking, zodat er betere doordachte en uitvoerbare oplossingen komen die sneller te verwerken zijn. \"askACO\" noemen we dat. Van deze ‘way of working’ mogen ontwerpers, aannemers en opdrachtgevers gratis gebruik maken.
conventioneel stelsel en Pluvia of gelijkwaardig stelsel t.b.v. Deze hoeveelheid regen, die op onze daken valt, zullen we moeten afvoeren naar de grond of het riool. De hoeveelheid neerslag hangt samen met tal van factoren, zoals windrichting, temperatuur en luchtvochtigheid. De hoeveelheid neerslag varieert daarom sterk in plaats en tijd. Ze kan toenemen wanneer de temperatuur stijgt, maar wordt ook beïnvloed door andere klimaatfactoren zoals veranderingen in overheersende windrichting. Prognoses van het klimaat in de toekomst laten een toename zien van de gemiddelde hoeveelheid neerslag in Noord-Europa en een afname in Zuid-Europa.
Verstoppingen door door bladophopingen in de hwa of daarna in het riool dient te worden voorkomen. De regenwaterput t.p.v. Voor loden hemelwaterafvoeren welke bij monumenten kunnen voorkomen zie de pdf verwijzing bij de vergaarbakken. De meeste hemelwaterafvoeren zijn rond van vorm. Capaciteitsbepaling d.m.v. Bij dakvlakken waarop geen zicht is kan, i.v.m. Grof vuil, o.a. takjes en bladeren van bomen, moet (middels roosters e.d.) zoveel mogelijk voor of in de vergaarbakken worden tegengehouden, doch zodanig dat regenwater vrijwel ongehinderd kan doorstromen. Bij een volkomen verstopping in de afvoer zal tijdens een regenbui het water stijgen tot in de vergaarbak. Vergaarbakken zijn standaard in verscheidene vormen en grootte in de handel. Wel men echter iets anders dan zal men deze door een vakman moeten laten maken. Moderne vergaarbak op h.w.a.

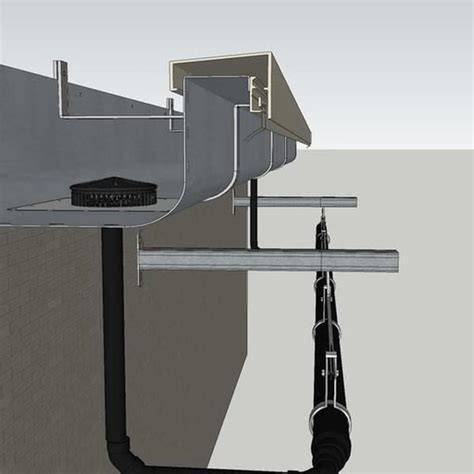

Conventioneel stelsel en Pluvia of gelijkwaardig stelsel t.b.v. De benodigde dakdoorvoeren zijn van zink, pvc en/of epdm. E.e.a. Bij doorvoer hwa buizen door het dak ontstaat over een bepaalde lengte kans op condens d.w.z. leidingen isoleren. Pluvia systeem (bron: geberit) Bij een toepassing van een Pluvia stelsel moet de mogelijke gevolgen van de hogedruk stuwing t.p.v. de afvoeren op het dak worden berekend door de constructeur. Op een dakvlak, ook bij een Pluvia systeem, behoren minimaal 2 afvoeren aanwezig te zijn, zodat in geval van verstopping er altijd 1 overblijft. Om plasvorming rondom in te plakken HWA afvoeren te voorkomen is een zorgvuldige detaillering heel belangrijk. Ook hier is isolatie bij kans op condens noodzakelijk. Het kan een besparing opleveren tot circa 50% van het totale drinkwaterverbruik van een woning. Het Pluvia hemelwaterafvoersysteem maakt het mogelijk door middel van trechters de hemelwaterafvoerleidingen als volsysteem te berekenen en toe te passen. De werking van het Pluvia systeem berust op het verschijnsel van hoogteverschil tussen 2 punten. Dit hoogteverschil wordt de statische hoogte genoemd en deze is meestal gelijk aan de gebouwhoogte. Deze statische hoogte is de enegiebron die voorhanden is. Het drukverschil kan echter alleen ontstaan, indien er sprake is van ononderbroken verbinding tussen in- en uitlaat. Deze regel impliceert, dat de inlaatconstructie dusdanig dient te zijn, dat bij een berekende afvoercapaciteit een luchtafsluiting ten opzichte van de leiding wordt bereikt, waardoor voornoemd dukverschil kan ontstaan. Door het toepassen van de Pluvia hemelwaterafvoertrechter treedt bij een bepaalde toegevoerde hoeveelheid water, stuwing op in een verdiept trechtergedeelte, waardoor er een luchtafsluiting plaatsvindt. Anderzijds dient de leidingdiameter na de afvoertrechter zodanig gekozen te worden dat in de leiding volvulling kan optreden. Met name het verticale leidingdeel is hier bepalend. Wanneer installaties met zeer geringe valhoogte moeten functioneren, bestaat het gevaar dat er geen volvulling ontstaat in de valleiding, hoewel de watertoevoer naar de trechter de luchttoevoer heeft afgesloten. Een overstort (nooduitlaat) is derhalve bij dit soort hemelwatersystemen noodzakelijk. De plaats van deze overstort dient i.v.m. de toelaatbare dakbelasting door de constructeur te worden bepaald. Het Pluvia hemelwaterafvoersysteem kan op alle daken worden toegepast worden waar de minimale hemelwaterbelasting ca 1 liter/sec is. Het systeem mag niet zonder meer op betondaken geplaatst worden zonder verdere dakafwerking. Dan ontstaat er een kans op verstopping door kalkafzetting. Het systeem is ook op z.g. groene daken toepasbaar. Het systeem kan in dakgoten met een minimale breedte van 35 cm worden ingebouwd. Indien de trechters in goten worden ingebouwd verdient de goothoogte en gootbreedte speciale aandacht. De onderlinge afstand tussen twee trechters wordt steeds bepaald door de dakconstructie. De maximale afstand mag de 20 m. niet overschrijden, ten opzichte van de dakranden is minimaal een afstand van 1 meter aanbevolen. In de NEN 3215 staat omschreven hoe de afvoercapaciteit van hemelwaterafvoerbuizen (HWA-buizen) wordt bepaald. De afvoercapaciteit van een HWA-buis is mede afhankelijk van het model dakgoot waarop deze is aangesloten. Om te bepalen hoeveel Rheinzink HWA-buizen er nodig zijn moet er eerst worden bepaald wat de regenbelasting per dakvlak is. De regenbelasting wordt volgens de volgende formule bepaald: Regenbelasting per dakvlak (l/s) = α x i x β x Ad, dit is de reductiefactor van het dak, deze wordt bepaald met onderstaande tabel: Toepassing Reductiefactor α Vlak dak met ballastlaag grind 0,60 Vlak dak zonder ballastlaag 0,75 Schuin dak 1 Groene daken zijn buiten beschouwing gelaten gezien deze negatieve invloed kunnen hebben op zink (zuren uit o.a. de grond en sedum) i regenintensiteit, dit is een vaste waarde: 0,03 (l/s)/m2 β, deze waarde wordt bepaald aan de hand van de dakhelling uit onderstaande tabel: Dakhelling Β 0°≤ 45° 1 >45≤ 60° 0,8 >60°≤ 85° 0,6 >85°≤ 90° 0,3 Ad, dit is het oppervlak van het dakvlak in m2. Het oppervlak wordt evenwijdig aan het dakvlak gemeten (dus geen horizontale projectie). De uitkomst van deze formule wordt in liter per seconde uitgedrukt. Op basis van de uitkomst van deze berekening kan het aantal en de diameter van de HWA-buizen bepaald worden. De afvoercapaciteit per HWA-buis is afhankelijk van het type dakgoot waar deze onder wordt gemonteerd. Er gelden altijd een een aantal basisvoorwaarden: Een dakvlak groter dan 100 m2 moet minimaal 2 afvoerpunten hebben De maximale lengte van een dakgoot per HWA-buis is gerelateerd aan de diameter van de HWA-buis: diameter 60 en 70: maximaal 10 meter diameter 80 en 100: maximaal 20 meter De waterlijn van het dak moet binnen de vooropstand van de goot vallen. In onderstaande tabel kan de afvoercapaciteit bepaald worden. De verhouding tussen de goothoogte en/of gootbodem en de diameter van de HWA-buis bepaald de afvoerfactor. Alle belangrijke informatie is te vinden in de download sectie. Het is zeer belangrijk dat het regenwater op een snelle en efficiënte manier wordt afgevoerd, omdat het gewicht van het water op het platte dak ernstige gevolgen kan hebben voor het platte dak.
De waterafvoer van het platte dak kan in de dakbedekking zelf of aan de rand van het platte dak worden geplaatst. De meeste daken hebben een hellingsgraad van tussen de 2 en 5 graden. Een kiezelbak is een bak op een plat dak, die voorkomt dat er grind en bladeren van een plat dak in de regenpijp vallen, waardoor een verstopping wordt in de regenpijp kan worden veroorzaakt. Een stadsuitloop is een verbindingsstuk tussen het platte dak en de regenpijp (ook wel HWA buis genaamd). Een kiezelbak en staduitloop zijn te verkrijgen in verschillende materialen. Ze worden uitgevoerd in lood, aluminium en pvc. Voor een plat dak met een bitumen dakbedekking wordt meestal een kiezelbak met lood gebruikt. Om te zorgen voor een waterdichte verbinding tussen het bitumen platte dak en de kiezelbak is het aan te raden om de kiezelbak voor te behandelen met een Quick Primer. Dit zorgt ervoor dat de kiezelbak goed hecht aan de dakbedekking van het platte dak, zodat er geen lekkage kan ontstaan. We beschrijven hier de meest voorkomende situatie voor een plat dak, namelijk een plat dak met een bitumen dakbedekking waar een kiezelbak van lood op wordt gemonteerd. Voor kleine daken kan je een kiezelbak met de maat 60x80mm gebruiken. De kiezelbak behandel je met primer (Quick Primer, meestal spuitbus geschikt voor bitumen), waarna je de dakbedekking er overheen kunt aanbrengen met een brander of föhn. Tot slot is het verstandig om in de kiezelbak een bladvanger te plaatsen die geschikt is voor kiezelbakken. Hierdoor voorkom je dat jouw regenpijp verstopt raakt door bladeren en andervuil, dat vanaf het platte dak via de kiezelbak in de regenpijp terecht komt. Je kan kiezen uit verschillende soorten stadsuitlopen, maar voor alle soorten stadsuitlopen geldt dat deze over de uitloop van de kiezelbak wordt geschoven aan de buitenkant van het platte dak. De stadsuitloop zit los op het uiteinde van de kiezelbak en wordt niet verlijmd of gekit. In de meeste gevallen wordt een stadsuitloop gekozen waar een regenpijp met een doorsnede van 80mm op kan worden aangesloten. Ook: HWA, RWA (regenwaterafvoer).
Onder hemelwater verstaan we alle vormen van water dat "uit de hemel" komt, zoals regen, sneeuw, hagel. Doel van de hemelwaterafvoer is het afvoeren van hemelwater van dak en dakgoot naar de riolering of, soms, naar een wadi (een systeem voor afvoer en opvang van hemelwater, meestal in de grond) of een greppel. De hemelwaterafvoer in nauwe betekenis, de hemelwater-afvoerbuis, is de regenpijp (vaak als hwa op bouwtekeningen). Meestal vindt hemelwaterafvoer plaats via hemelwaterstandleidingen (regenpijpen) aan de buitenkant van een gebouw, soms via een ketting waarlangs het water stroomt. Bij een gescheiden rioleringsstelsel wordt het publieke ondergrondse deel dat naar het oppervlaktewater loopt ook tot de hemelwaterafvoer gerekend. Bij een gemengd rioleringsstelsel wordt afvalwater met hemelwatervoer samengebracht voordat het in het publieke deel van het rioleringsstelsel aankomt.
Afvoer van hemelwater van daken vindt plaats zoals beschreven: bij een hellend dak via dakgoten en regenpijpen; bij een plat dak via uitlopen en regenpijpen; inpandige hemelwaterafvoeren komen niet veel meer voor. Onder uitlopen bij een plat dak zijn er standaard twee systemen: de onderuitloop en de zijuitloop. Onderuitloop voert het water recht door de dakvloer naar beneden; zijuitloop voert water horizontaal door een muur met een afschot naar de regenpijp. Zijuitlopen zijn er in twee uitvoeringen, 45 en 90 graden. De diameter van de regenpijpen is meestal 60, 70, 80 of 100 mm. Gezien de meer intense regenval van de laatste decennia is het verstandig een grote maat te kiezen, die wel bij de rest van het hwa-net moet passen!
De officiële ontwerpmiddellijnen zijn 57, 69, 77, 100, 117, 150 en 190 mm. Een speciale oplossing voor de afvoer van hemelwater is het pluvia-systeem waarbij het water uit de diverse uitlopen verzameld wordt in een centrale afvoer. Een goede gewoonte is om tijdens bouw of verbouwing voor een tijdelijke hemelwaterafvoer te zorgen: een flexibele slang met de diameter van de uitloop erboven en uitkomend in een deel van de tuin of bouwplaats waar het water weg mag lopen. De slang is eenvoudig aan te brengen en voor de duidelijkheid is deze slang vaak blauw van kleur.
Kritische noot: het te groene sprookje van het afkoppelen van de hemelwaterafvoer van het riool. Door soms wat heftige regenval, te veel harde en dichte bestrating, te weinig overloopmogelijkheden en omdat bij vervanging van het riool vaak te krappe diameters rioolafvoerbuis worden toegepast, stroomt heel af en toe teveel hemelwater door het riool. Er zijn gemeenten die daarom het afkoppelen van de hemelwaterafvoer van het riool propageren en subsidiëren. De gevolgen daarvan zijn onder andere ondergrondse regentanks in de tuinen, verzameld hemelwater dat vuil wordt en ongezond lang blijft staan, en hoge kosten voor extra materiaal, leidingen en apparatuur. De tuinen worden veel te nat als de afvoer stremt, en er moet toch een overloop zijn naar het riool om de grootste overlast te vermijden.
De overheid en bewoners kunnen juist profiteren van matige belemmeringen en regulering om overbelasting van het riool te voorkomen. Laten we dankbaar zijn voor de verworvenheden van riolering en drinkwaterleidingnet; die zijn noodzakelijk en absoluut géén luxe. Natuurlijk is het verstandig als niet al het regenwater in het riool verdwijnt. Een beperkte hoeveelheid kan nuttig gebruikt worden in de tuin. Voor elke woning één of twee regentonnen werkt dan ook gewoon goed.
