De zijwanden en eindwanden/deuren moeten belastingen weerstaan van 0.6P en 0.4P respectievelijk, deze waarden komen overeen met 28.746 lbs en 19.164 lbs op basis van de hierboven vermelde lading.
Het contactoppervlak van de zijwand met de belasting bedraagt 146.56 sq. ft. wat een druk oplevert van 196 lbs/sq. ft.
Vergelijkbare cijfers voor de eindwand/deuren zijn 51.78 sq. ft. en 370 lbs/sq. ft.
Deze cijfers liggen ruimschoots boven de windbelasting van 20 lbs/sq. ft. die vereist is voor constructies onder de 50 ft hoogte.
Bij een wind van 100 MPH levert dit een druk op van slechts 30 lbs/sq. ft.
De dakbelastingtest bedraagt 660 lbs over een oppervlakte van 2′ x 1′ toegepast op het zwakste deel van het dak.
De belasting wordt meestal in het midden van de containers toegepast met de 2′-dimensie langs de lengte gericht.
Hierdoor kan het dak een minimale belasting van 330 lbs/sq. ft. dragen.
Het ontwerp kan eenvoudig de basale sneeuwbelastingen van 30 lbs per sq. ft. dragen.
Het is moeilijk om uplift- en zuigkrachten te kwantificeren.
In tegenstelling tot een gebouw is het dak van een container een integraal onderdeel van de structuur; het is rondom gelast en bestaat uit platen van gegalvaniseerd 14 ga.
De vloer is ontworpen om een geconcentreerde belastingstest van 16.000 lbs over een afdruk van 44 sq. ft. te doorstaan.

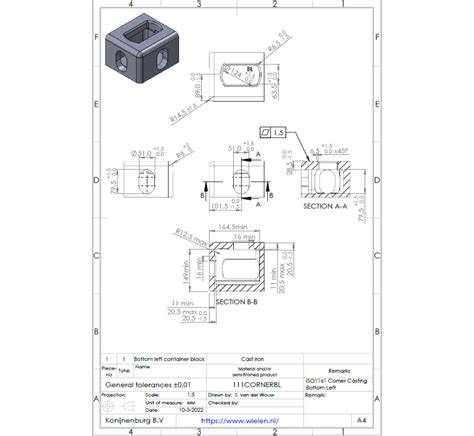

Een zeecontainerhoek, ook wel bekend als een hoekgietstuk of corner casting, is een cruciaal onderdeel voor het stapelen en verrijdbaar maken van zeecontainers.
Het betreft een gietijzer of aluminium onderdeel dat is ontworpen om een ISO twistlocks aan een zeecontainer te bevestigen.
De hoekstukken bevinden zich in elke hoek aan de boven- en onderkant van zeecontainers, waardoor ze als verbindingspunten fungeren.
De plaatsing zorgt ervoor dat er diverse twistlocks en trekstangen verbonden kunnen worden, waardoor de containers veilig getransporteerd kunnen worden zonder dat ze verschuiven of omvallen tijdens het transport.
De specificaties voor zeecontainerhoeken zijn gestandaardiseerd door de "International Standardization Organization" (ISO).
De ISO 1161-norm legt de afmetingen en technische kenmerken van de hoekstukken vast, wat essentieel is om de compatibiliteit en veiligheid van containers wereldwijd te waarborgen.

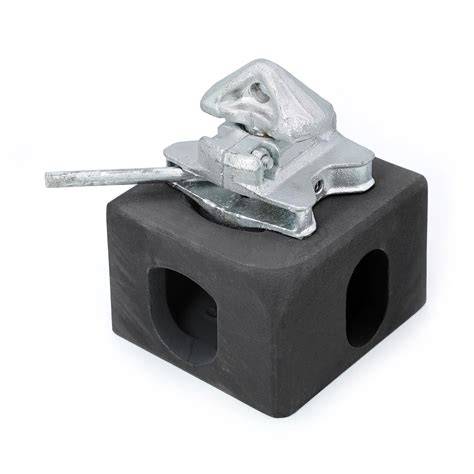

De twistlock, is een vergrendelingsmechanisme dat zich vastklemt op een hoekgietstuk conform de ISO 1161-norm.
Breng de containerwielen aan in de hoekgietingen onderaan de container en bevestig ze stevig met het twist-lock systeem.
Hierdoor klemt de twistlock zich in het hoekgietstuk.
Hoewel hoekgietstukken primair worden gebruikt in de scheepvaartindustrie in combinatie met zeecontainers, vinden ze ook hun weg in andere sectoren.
Denk hierbij aan constructieprojecten, waar ze bijvoorbeeld bouwmaterialen vervoeren van locatie A naar B.
Bij Interwiel begrijpen we het belang en de dynamiek van hoekgietstukken voor zeecontainers.
Wij leveren zeecontainer zwenkwielen die voldoen aan de strengste normen en specificaties.
Onze twistlocks zijn conform de ISO 1161-norm gestandaardiseerd.
Wanneer u een unit van ELA huurt of koopt, kan u erop vertrouwen dat deze van topkwaliteit is.
De basis van alle ELA units is een stabiel, solide frame dat dankzij een geavanceerde lastechniek nauwkeurig geconstrueerd is.
Op basis van sterkteberekeningen zijn de units van ELA zo uitgekiend ontworpen dat ze precies op elkaar passen en modulair tot 4 hoog stapelbaar zijn.
De aluminium verzinkte trapeziumplaten vormen samen met isolatielagen van minerale wol en PUR-schuim het robuuste dak van de ELA unit.
Het dak van de unit is beloopbaar en dankzij de goede isolatie permanent weerbestendig.
De solide cementgebonden vloerplaat van de unit isoleert effectief tegen hitte en kou.
Standaard is de vloer voorzien van een vrij slijtvaste en onderhoudsvriendelijke vinyl vloerbedekking.
De wanden van de units bestaan uit sandwichplaten die voor een optimale isolatie zorgen.
Aan de buitenkant zijn ze standaard gelakt in RAL 7032 kiezelgrijs, maar u kunt de units desgewenst naar eigen smaak vormgeven met kleuren en folies.
Royale, dubbele draai-kiepramen laten daglicht binnen in de units van ELA en zorgen voor een natuurlijke ventilatie.
Als extra uitrustingsdetail biedt ELA Container ramen met geïntegreerde aluminium rolluiken inclusief omhoogschuifbeveiliging.
De handige jaloezieën bieden 3-voudige bescherming: tegen overmatig zonlicht, nieuwsgierige blikken van buiten en potentiële inbrekers.
Doordat de rolluiken zijn uitgevoerd met sterke geleiders en waterafvoer, zijn ze bestand tegen weer en wind.
Bovendien zijn ze dubbelwandig geschuimd met meerkamerprofielen van pvc, wat bijdraagt aan een efficiënt energieverbruik.
Of het nu gaat om een woonunit, kantoorunit, bouwunit of sanitaire unit: ELA units zijn zeer veelzijdig in gebruik en volledig aanpasbaar.
Verwarming, airco en raamelementen? Een unit van ELA huren of kopen betekent ruime keuzemogelijkheden.
De units van ELA kunnen dankzij de verwisselbare frames variabel worden aangepast aan de gebruiksomstandigheden en de eisen van de klant.
Binnen luttele minuten zijn de verwisselbare elementen geïnstalleerd of vervangen.
Per unit kunnen maximaal twee verwisselbare elementen worden gecombineerd.
De units van ELA kunnen worden betreden door een stabiele, dubbelwandig verzinkte multifunctionele deur of een transparante glazen deur aan de voorzijde.
De basisuitrusting van ELA units is rijk aan details. Daardoor zijn ze een topproduct binnen de systeembouw.
Alleen al in de standaarduitrusting zijn de units van ELA buitengewoon robuust en praktisch uitgevoerd.
Dat ligt met name aan de vernuftige details, zoals de dubbelwandige multifunctionele deuren met stabiele scharnieren of de fraaie kabelgoten en -leidingen in het frame, waardoor de hele unit van stroom voorzien is.
Alle units van ELA zijn conform de CE- en Eurocode-richtlijnen geconstrueerd, geproduceerd en gecertificeerd.
Leer hoe ISO 6346 zorgt voor uniforme herkenning van containers in internationaal transport en logistiek.
Een container lijkt simpel, maar bevat een complexe identiteit die essentieel is voor wereldwijde logistiek.
Die identiteit volgt de ISO 6346 standaard.
Deze gids legt uit welke maten onder ISO 6346 vallen, hoe je de codes moet lezen en hoe het systeem voor containermarkeringen werkt.
We bespreken ook recente aanpassingen die invloed hebben op transport, vlootbeheer en douaneprocedures.
Inleiding tot ISO 6346.

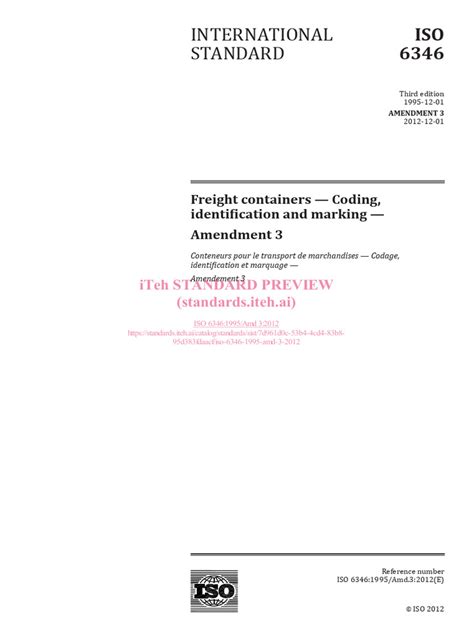

ISO 6346 is ontwikkeld door de International Organization for Standardization (ISO).
De standaard bepaalt hoe vrachtcontainers wereldwijd uniek worden geïdentificeerd, gecodeerd en gemarkeerd.
Sinds 1972 wordt dit systeem toegepast om containers correct te volgen, te verwerken en te herkennen - op havens, bij grenzen en binnen logistieke netwerken.
Naast identificatie regelt ISO 6346 ook hoe containers worden ingedeeld op basis van maat, type, uitrusting en verplichte markeringen.
De Bureau International des Containers (BIC) in Parijs beheert de registratie van eigenaarcodes en doet dit al sinds 1970 wereldwijd.
ISO 6346 containercodes begrijpen.
Een ISO 6346 code bestaat uit vier onderdelen die samen een unieke wereldwijde ID vormen.
Elk element speelt een sleutelrol bij het volgen van containers in internationale logistiek.
De eigenaarcode bestaat uit drie hoofdletters. Deze letters staan voor de eigenaar of exploitant van de container.
De code moet officieel zijn geregistreerd bij het Bureau International des Containers (BIC) om uniek te blijven.
Na de eigenaarcode volgt één letter die het type uitrusting aangeeft. De letter ‘U’ betekent standaard vrachtcontainer.
De serienummer van zes cijfers is uniek binnen de vloot van de eigenaar.
Het controlecijfer wordt berekend en dient om de juistheid van de voorgaande tekens te controleren.
Alle deze onderdelen staan zichtbaar op de buitenkant van de container en zijn opgenomen in systemen voor logistiek en douane.
Containers die niet voldoen aan ISO 6346 - zoals SOC’s (Shipper-Owned Containers) - zorgen vaak voor problemen.
Uitleg van formaat- en typecodes.

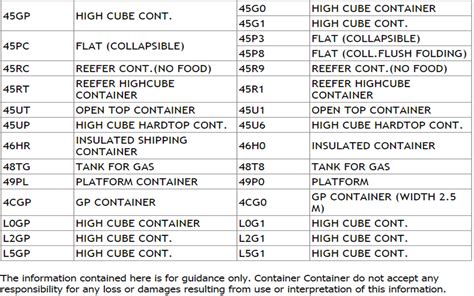

Naast de hoofdidentificatiecode kent ISO 6346 ook een gestandaardiseerde code toe van vier tekens die het formaat en het type container beschrijft.
De eerste letter geeft de lengte van de container, de tweede teken de hoogte en breedte, de derde en vierde tekens geven het containertype aan.
Voorbeeldcode: 45G1.
De code 45G1 geeft een volledig profiel van de container weer: 4 staat voor lengte van 40 voet, 5 voor “high cube” hoogte, en G1 voor standaard droge vrachtcontainer.
Hoewel codes als 45G1 veel voorkomen, ondersteunt ISO 6346 ook tal van andere codes voor minder gangbare containertypes.
ISO 6346 containerformaten en afmetingen.

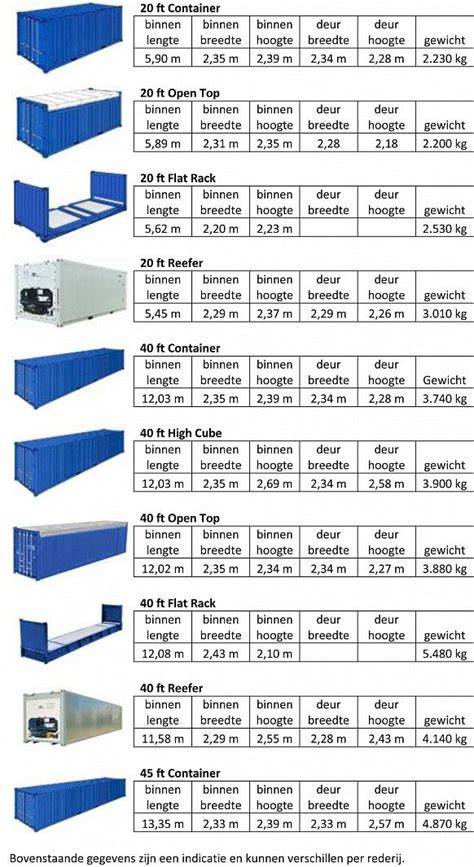

ISO 6346 zorgt voor uniforme containerafmetingen zodat ze eenvoudig kunnen worden vervoerd over schepen, vrachtwagens en treinen.
De standaardbreedte is 2,44 meter, terwijl lengte en hoogte per type verschillen.
Standaard containers: een 20-voets container meet 6,058 meter lang, 2,44 meter breed en 2,59 meter hoog. De 40-voets container is 12,19 meter lang met dezelfde breedte en hoogte.
High cube containers bieden extra hoogte: een 40-voets high cube container is 12,19 meter lang, 2,44 meter breed en 2,89 meter hoog.
Volgens de laatste ISO 6346-revisie moeten containers hoger dan 2590 mm voorzien zijn van een verplichte hoogteaanduiding aan de buitenzijde.
Speciale containertypes en bijbehorende codes.
Gekoelde containers (reefers) houden de binnentemperatuur op -25°C tot -30°C en dragen meestal codes als R1 of R2.
Open top containers zijn bedoeld voor hoge ladingen die niet door de standaarddeuren passen en worden vaak gemarkeerd met UT.
Flat rack containers hebben vaste of inklapbare zijwanden en kunnen van boven of zijkant worden geladen.
Tankcontainers vervoeren vloeistoffen en gassen in bulk en moeten voldoen aan regels zoals de IMDG Code.
Overbreedte containers vallen onder een recente ISO 6346-update en vereisen duidelijke markeringen.
Elke containertype heeft zijn eigen laad-, stapel- en verwerkingsvereisten. Een correcte ISO 6346-codering voorkomt fouten, verhoogt de veiligheid en maakt logistiek en douaneafhandeling soepeler.
Hoe lees je een volledige ISO 6346-code.
Een typische markering ziet er als volgt uit: ABCU 123456 7.
Operational markings en optionele landcodes.

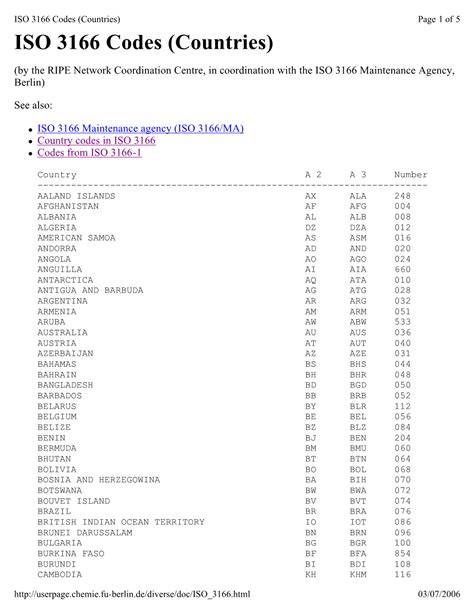

Landcode volgens ISO 3166 is optioneel en geeft aan in welk land de eigenaar is geregistreerd.
Operationele markeringen schrijven voor containers die groter zijn dan standaardafmetingen of specifieke apparatuur bevatten.
Symbolen voor luchttransportgeschiktheid, veiligheidswaarschuwingen en verhoogde hoogte-indicatoren moeten goed zichtbaar en permanent aangebracht zijn.
De minimale letterhoogte is 100 mm voor leesbaarheid in havens.
De rol van de BIC en ISO-normen.
BIC-registratie beheert de wereldwijde registratie van eigenaarcodes onder ISO 6346 en zorgt voor officiële geldigheid.
Onderhoud van de norm gebeurt door ISO TC 104 en SC 4, in samenwerking met CEN via de Wien-overeenkomst.
De vierde editie uit 2022 bevatte belangrijke wijzigingen zoals nieuwe markeringen voor containers met beperkte stapel- of draagkracht en aanpassingen in karaktertabel A.1.
ISO 6346 is essentieel voor intermodaal transport en maakt containerdata beschikbaar via AEI-systemen, EDI, douanecontroles en moderne logistiek.
Gestandaardiseerde markeringen zorgen voor snellere afhandeling, betere tracking en meer veiligheid.
ISO 6346
Praktisch gebruik van ISO 6346-codes.
ISO 6346-codes zijn onmisbaar voor dagelijkse operaties in de wereldwijde toeleveringsketen.
Rederijen en havens gebruiken de codes om containers toe te wijzen, te volgen en te laden.
Douane gebruikt ze om naleving van internationale verdragen te controleren.
Expediteurs en verladers koppelen ladingen aan geschikte containers, optimaliseren belading en verlagen risico’s.
IT-systemen valideren automatisch containergegevens om routing te versnellen en menselijke fouten te beperken.
Naleving van ISO 6346 is vaak verplicht onder internationale verdragen zoals douaneverdrag voor containers, Istanbulverdrag en CSC.
Deze afspraken zorgen voor veiligheid, uniformiteit en eenvoud bij grensoverschrijdend goederenvervoer - en maken wereldhandel sneller en betrouwbaarder.
Veelgestelde vragen over ISO 6346 containerformaten en codes.
- Hoe lees ik een ISO 6346-containercode? Een ISO 6346-code bestaat uit vier onderdelen: een eigenaarscode, een apparatuurcategorieletter, een serienummer en een controlecijfer.
- Wat betekent de maat- en typecode op een container? De maat- en typecode bestaat uit vier tekens die aangeven wat de afmetingen en het gebruik van de container zijn.
- Wat zijn de afmetingen van standaard ISO 6346-containers? Standaard 20-voet en 40-voet containers met respectievelijk 6,058 m × 2,44 m × 2,59 m en 12,19 m × 2,44 m × 2,59 m; high cube zijn hoger.
- Wat gebeurt er als een container niet voldoet aan ISO 6346? Containers zonder correcte markeringen kunnen fouten veroorzaken en leiden tot vertragingen en boetes.
- Welke rol speelt het Bureau International des Containers (BIC) binnen ISO 6346? Het BIC beheert het wereldwijde register van containereigenaarscodes volgens ISO 6346.
Is het een ISO-container? Een zeecontainer moet aan speciale voorwaarden voldoen voordat het een ISO container genoemd mag worden.
Een ISO container heeft een standaard maatvoering en kan hierdoor via alle veelgebruikte transportmiddelen worden vervoerd.
