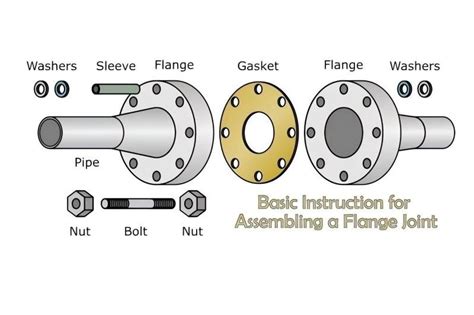

Flensen en een vlakke afdichtingen zijn verbindingen van 2 platte metalen oppervlakken op elkaar, die door middel van bouten verbonden worden. Om de verbinding lekdicht te krijgen, wordt er een pakking tussen de metalen oppervlakken geplaatst. Flensen worden toegepast als verbindingsstuk tussen pijpleiding en apparaat. Afdichtingsvlakken komen voor in de deksels en dergelijke om vaten, reactoren en overige apparatuur dicht te houden en te verbinden met pijpleidingen.
Waarom bestaan er verschillende pakkingen en wat zijn de uitdagingen?
Omdat metaal op metaal doorgaans geen goede afdichting geeft, is daar een extra afdichting voor nodig. Voorheen had je in de industrie eigenlijk maar één soort pakkingen en die werkte perfect onder vrijwel alle omstandigheden. Dat was de asbest pakking. Sinds deze pakkingen uit de handel zijn genomen, is er geen materiaal meer gevonden dat zo breed toepasbaar is als asbest. Daarom zijn er talloze specifieke afdichtingen ontwikkeld die alleen geschikt zijn voor een bepaald gebruik. Een pakking komt aan de ene kant in contact met het medium dat door de leiding stroomt en aan de andere kant met de buitenlucht.
Tegenwoordig is er een opleiding voor flensmonteur. Deze is in het leven geroepen omdat flensen niet altijd gemonteerd werden zoals het moest en daardoor niet voor een goede afdichting zorgde. Dat kwam door het gebrek aan ervaring van de monteur, verkeerde montage of door het gebruik van de verkeerde pakking. Met asbest was de montage eenvoudiger. De asbest was zo flexibel dat het wel goed kwam met de afdichting. Met de huidige afdichtingen komt de keus van de pakking en de montage erg nauw. Dat is vakwerk geworden.
Van universel tot specialisatie: de evolutie van afdichtingen
De pakking kan door de hoge druk tussen de lenzen uitgeblazen worden. Ik heb dat ooit bij een stoomketel gezien. De stoom werd onder hoge druk de ketel uitgeblazen. Ik zie nog steeds voor mij hoe de wand, 3 meter verderop, door de stoom beschadigd raakte. Stikstofgas is een zwaar gas. Wanneer er een lek is, dan ontstaat er een ophoping van stikstof vanaf de grond. Tegen de tijd dat werknemers zich wat duf gaan voelen, het benauwd krijgen en wat hoofdpijn hebben, dan is het al te laat. Als brandbare gassen gaan lekken, ontstaat er een mix van gas en zuurstof in de ruimte. Waterstof is het dunste gas wat er is en het is reukloos. Het heeft geen zin om dit gas te parfumeren, omdat de dunne waterstof al bij een klein lek kan ontsnappen. Het parfum blijft echter achter in de leidingen, omdat dat zwaarder en dikker is.
Doordat er steeds meer verschillende specifieke pakkingen kwamen, nam de kans op lekken en ongelukken steeds verder toe. Daarom is de universele pakking ontwikkeld. Deze bestaat uit een afdichtingsmateriaal en een profielplaat. Als deze pakking tussen twee flensen geklemd wordt, dan wordt in eerste instantie direct het metaal op metaal geklemd. Wanneer de flens verder aangedraaid wordt, dan treedt de zachte afdichting in werking. Er is een soort, de vario, die in diverse drukklassen toegepast kunnen worden. REVOSEAL pakkingen zijn universeel, gasdicht en eenvoudig te plaatsen. Ze zijn flexibel, waardoor ze optimaal afsluiten. Door het toepassen van de universele pakking met een metalen afdichting aan de kant waar het gas langs stroomt, trekt het gas niet in de pakking. Hierdoor wordt gasmenging voorkomen wanneer de leiding gebruikt wordt om meerdere gassoorten te transporteren.
Bij veel processen is in eerste instantie niets merkbaar als de substantie in de afdichting is getrokken. Wanneer er geen metalen laag aan de binnenkant van de afdichting zit, kan het gebeuren dat gas in de pakking gaat zitten en dat het gas loskomt na een wisseling van gassen.
Isolatiesets en flensisolatie
Isolatiesets hebben als doel om twee flenzen van elkaar te isoleren. De flenzen kunnen op deze manier geen contact met elkaar maken. Dit zorgt ervoor dat er geen (statische) elektrische stroom van de ene flens naar de andere kan stromen. Op deze wijze voorkomt het elektrische corrosie. Daarbij kunt u isolatiesets ook gebruiken om flenzen van verschillende materialen van elkaar te scheiden en op deze wijze galvanische corrosie te voorkomen.
ERIKS begon meer dan 80 jaar geleden met het leveren van hoogwaardige pakkingen en rubberproducten. Onze oplossingen garanderen een langere gebruiksperiode, minder stilstand en onderhoud. Wij kennen verschillende soorten isolatiesets, met ieder zijn eigen voordelen. In kritische leidingtoepassingen is afdichting én elektrische isolatie essentieel om corrosie, lekkages en uitval te voorkomen. Met de Evolution®, VCS en PGE isolatiesets biedt GPT voor elk type flenstoepassing een passend en betrouwbaar product. De Pikotek® PGE is ontwikkeld voor lage druktoepassingen met elektrische isolatie en algemene afdichting. Vervangt de minder betrouwbare phenolic-gebaseerde pakkingen. De Pikotek® VCS®-pakking is gemaakt van een 316L RVS core met 2 lagen GRE als isolatie materiaal. Deze set levert uitstekende isolerende én algemene afdichtprestaties in agressieve materiaaltoepassingen. De VCS-pakking is geschikt voor alle toepassingen t/m ANSI 2500# en API 10.000# drukklassen. Dankzij het unieke, druk-geactiveerde afdichtingsmechanisme vereist de pakking aanzienlijk minder boutspanning om een betrouwbare afdichting te realiseren dan andere pakkingen. Evolution® is ’s werelds eerste volledig ingekapselde isolatiepakking. De pakking is chemisch, thermisch en mechanisch extreem bestand en overtreft de VCFS-pakkingen op prijs, brandveiligheid, drukbestendigheid en levensduur.
ERIKS beschikt over een breed assortiment standaard componenten, maar het gaat veel verder dan dat. Wij produceren allerhande zeer specifieke maatwerkproducten. Onderdelen voor in uw productieproces of voor producten die u op de markt brengt. Goed voorraadbeheer in combinatie met onze technische kennis kan voordelen hebben voor uw bedrijf. Dat gaat veel verder dan magazijnbeheer. Onze ervaren teams helpen u operationele verbeteringen in uw Supply Chain te ontdekken. Wij laten u zien hoe die wijzigingen aantoonbare kostenbesparingen en een verbeterde productiviteit realiseren. De wijze hoe wij met elkaar communiceren, hoe u componenten bestelt of hoe u onderhoud uitvoert, is het afgelopen decennium radicaal veranderd.
Flensisolatie Sets en toepassingen
Flensisolatie Gsket-sets worden gebruikt om de afdichtings- en isolatieproblemen van flenzen op te lossen en om verliezen als gevolg van corrosie en lekkage van pijpleidingen te beheersen. Ze worden veel gebruikt om flenzen af te dichten en elektrische zwerfstromen in leidingen van olie-, gas-, water-, raffinaderijen en chemische fabrieken te beheersen, om de effectiviteit van kathodische beschermingssystemen te vergroten. Deze pakkingset biedt volledige bescherming van beide flensvlakken. De pakking heeft dezelfde buitendiameter van flenzen. Deze pakking is gemaakt om alleen op het verhoogde oppervlak van de flenzen te passen. De buitendiameter van de pakking is iets kleiner dan de binnendiameter van de boutcirkel. Geschikt voor RTJ-flenzen.
* Let op: G-7-materiaal mag niet worden gebruikt met koolwaterstoffen, zelfs niet met sporen. Houd bij de KXT-110 en KXT-120 afdichtingspakkingen samen rekening met de temperatuurlimieten van het borg- en afdichtingselement.
Water, warmte en milieuvoordelen van isolatie
Warm of koud water moet vaak een behoorlijk lange weg afleggen door een gebouw, afhankelijk van de grootte van het gebouw of de faciliteit. Het niet isoleren van leidingen kan negatieve consequenties hebben. Steenwol leidingisolatie vermindert het energieverbruik van koel- of verwarmingssystemen, ongeacht het type leiding. Een tweede belangrijk aspect van buisisolatie is geluidsisolatie. Leidingen en installaties kunnen zorgen voor de nodige geluidsoverlast. Leidingen en met name leidingdoorvoeringen vormen een risico bij brand. Isolatie van machines en leidingen draagt bij aan warmtereductie en energiebehoud. Veel warmteverlies vindt plaats bij kranen, kleppen en verbindingsstukken zoals flensen. Flensisolatie kan zorgen voor maximaal 85 procent warmtereductie. De machine behoudt meer warmte, waardoor minder energie nodig is. Een lager energieverbruik betekent ook lagere energiekosten. De investering in isolatie heeft u binnen een jaar terugverdiend. Een lager energieverbruik is ook goed voor het milieu. Daarnaast zorgt flens isolatie voor zowel minder lekkage van gassen als voor minder CO2-uitstoot. Het isoleren van machines en verbindingsstukken dringt milieuvervuiling terug en is daarmee een duurzame investering.
Produktspecialisaties en voorbeelden
Econtras levert isolatie-oplossingen op maat. De thermische Econtras® isolatiematrassen zijn volledig op maat te produceren en kunnen, bijvoorbeeld bij offshore-isolatie, van klittenband zijn voorzien. Bij appendages isoleren op maat gemaakte isolatie ideaal. Kraan, klep en flens isolatie zorgt voor een storingsvrij productieproces met minimaal energieverbruik en milieubelasting. De Econtras® isolatiematrassen verdienen zich gedurende hun levensduur dertig tot veertig maal terug. Wilt u meer informatie over flens isolatie? Neem dan vrijblijvend contact op met Econtras. Meer dan zestig jaar zijn we gespecialiseerd in het meten, produceren en monteren van isolatiematrassen voor de industrie, de offshore en de scheepvaart. Naast het isoleren van flensen bieden we ook andere energiebesparende oplossingen voor op het gebied van isolatie. Het te verwachten warmteverlies en de potentiële energiebesparing kunnen we vooraf voor u berekenen.
- De structuur en kenmerken van de oude geïsoleerde flens: oude type I isolatieflens, assemblage diagrammen en materialen.
- 2 nieuw type isolatie flens ontwikkeling: verbeteringen en toepassingen in gas transmissie en distributie projecten.
Isolatieprincipe en prestatie: isolatie flens werken door het gebruik van isolerende flens isolatie pads en isolatie eigenschappen van de isolatie flens aan beide kanten van de elektrische isolatie naar het werk. De testresultaten tonen aan dat isolatieblokken en bevestigingsbouten isolatieblokken in de isolatie tussen het werkoppervlak van de weerstandwaarde hebben om aan de wettelijke vereisten te voldoen. Het is belangrijk om verschillende aan elkaar bevestigde metalen te beschermen tegen galvanische- of elektrische corrosie. Wagner flens isolatiesets bieden volledige kathodische bescherming door flenzen elektrisch van elkaar te isoleren.
revoseal Vario installation
Kernpunten en leveranciers
PD en VCC zijn leveranciers van deze pakkingen en werken samen om REVOSEAL pakkingen en andere universele oplossingen naar buiten te brengen. ERIKS biedt een breed assortiment standaard componenten en maatwerkoplossingen, inclusief flensisolatiesets en Flens-isolatiesets die compatibel zijn met DIN-, API- en ANSI-flenzen. Ook Pikotek® PGE en Pikotek® VCS® pakken worden genoemd als belangrijke opties voor lage tot hoge drukken en diverse isolement-stappen.
