Om de kwaliteit van een motor te beoordelen, zijn er twee hoofdparameters: de ene is om de weerstand van de motorspoel te meten en de andere is om de isolatieweerstand van de spoel en de behuizing te meten. Om te beoordelen of de spoel van de draaistroommotor goed of slecht is, moet worden gemeten of de weerstand tussen de draaistroomwikkelingen in balans is. Of het nu een Y-type motor, een △ motor of een motor met twee snelheden is. Wanneer de onderlinge fout tussen de gemeten weerstandswaarden 2 procent is, kan worden beoordeeld dat de motorweerstandswaarde normaal is.
Wanneer de fout bij het meten van de weerstandswaarde 2 procent -10 procent is, moet worden overwogen of de spoel van de motor door de oorspronkelijke fabriek is geproduceerd of dat de spoel van de motor is doorgebrand en de spoel opnieuw is opgewonden in de latere fase en het niveau van vervangend spoelonderhoudspersoneel heeft de spoelweerstand van de wikkeling een fout en wanneer de fout niet groot is, kan deze ook normaal worden gebruikt. Wanneer de weerstand van de motorspoel in drie fasen is gebalanceerd, kan niet worden gezegd dat de motor goed is, maar meet ook de isolatieweerstand van de motor, meestal wanneer de motorisolatieweerstand lager is dan {{0}} .58MQ betekent dit dat de motorisolatie niet goed is en niet mag worden gebruikt.
Bij het meten van een motor met een multimeter bevindt de multimeterversnelling zich in het MQ-bestand van de weerstand. Een meterpen op een willekeurige aansluiting van U1, V1, W1, de andere tafelpen op de motorbehuizing, let op de plaats zonder verf, de gemeten weerstandswaarde is groter dan 0.58MQ of niet door, je kunt oordeel dat de motorisolatie normaal is. Wanneer de gemeten negatieve waarde 0.58MQ is, is de isolatie niet goed en wordt deze niet officieel gebruikt.
Enkelfasige motoren hebben meestal slechts twee sets spoelen, de hoofdwikkeling en de secundaire wikkeling. De secundaire wikkeling start en de hoofdwikkeling loopt. Wanneer de gemeten enkelfasige motorweerstand 1 groot en 2 klein is, betekent dit, wanneer de twee kleine meetweerstandswaarden hetzelfde zijn, dat de weerstandswaarden van de hoofd- en secundaire wikkeling hetzelfde zijn, wanneer de hoofdwikkeling wordt bekrachtigd, is de motor vooruit, en wanneer de secundaire wikkeling wordt bekrachtigd, wordt de motor omgekeerd.

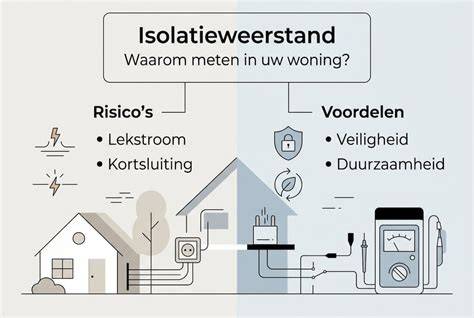

Een Megger test is een elektrische test, te gebruiken om de isolatieweerstand van elektrische systemen en apparatuur te meten. Het is een belangrijke test om de kwaliteit van isolatiematerialen te beoordelen en eventuele isolatielekken op te sporen. Megger is zo’n bekend merk, dat “Meggeren” soms zelfs als werkwoord wordt gebruikt. Bij zowel het testen van nieuwe installaties als voor het onderhouden van bestaande systemen gebruikt men een Megger. Door te meggeren, controleer je de isolatieweerstand van elektrische apparatuur, wat helpt bij het voorkomen en lokaliseren van problemen.
Een normale multimeter kan ook weerstanden meten, maar vaak niet meer dan 1 megaohm. Ga je aan de slag met een isolatieweerstandsmeter?
Stapsgewijze procedure voor isolatieweerstandsmeting
1. Voordat je begint is het handig om eerst de megger te controleren. Het is belangrijk om te testen of de meetapparatuur nog naar behoren werkt en dus betrouwbare metingen oplevert. Daarna is het essentieel om ervoor te zorgen dat je op een veilige manier te werk gaat met de megger. Zorg ervoor dat de elektrische apparatuur of bedrading is uitgeschakeld en er geen spanning meer op staat. Dit voorkomt potentieel gevaarlijke situaties tijdens de meting. Ben je niet zeker van je zaak? Schakel dan de hoofdschakelaar uit. Of schakel een spanningstester in om te controleren of de spanning volledig is uitgeschakeld.
2. Sluit de isolatieweerstandsmeter aan op het circuit of de apparatuur die je wilt testen. Dit doe je door de positieve (rode) kabel aan te sluiten op het te testen systeem of de geleider die getest moet worden. De negatieve (zwarte) kabel sluit je aan op een aardepunt, bijvoorbeeld een aardingsstaaf of een goede aardingsbron. Zorg ervoor dat de aansluitingen stevig en correct zijn bevestigd. Controleer ook of er geen losse verbindingen zijn omdat dit de testresultaten kan beïnvloeden. Staat alles correct en veilig klaar?
3. Schakel de isolatieweerstandsmeter in en selecteer de juiste testspanning op basis van de toepassing en de verwachte isolatieweerstand. Het is belangrijk om te weten welke testspanning geschikt is voor het specifieke systeem om nauwkeurige resultaten te verkrijgen. Typische testspanningen zijn 500 volt en 1000 volt of hoger, afhankelijk van het type systeem dat je test. Start de test en observeer de weergegeven isolatieweerstand op de megger. Deze geeft meestal zowel de gemeten waarde van de weerstand als een visuele indicatie van de conditie van de isolatie, zoals een wijzer of een LED-indicator. Niet zeker welke spanning geschikt is voor het systeem? Wil je jouw elektrische systemen optimaal laten keuren?
Om een kabel te meggeren, begin je met het losmaken van de kabel aan zowel het begin als het einde. Dit zorgt ervoor dat je een nauwkeurige meting uitvoert zonder invloed van andere componenten of verbindingen.
4. Na het uitvoeren van de test is het belangrijk om de resultaten van de megger correct te interpreteren. Een goede interpretatie helpt bij het waarborgen van de betrouwbaarheid en veiligheid van elektrische systemen en draagt bij aan de preventie van storingen en ongevallen. De waarde van de weerstand wordt weergegeven in (mega)ohm. Een hoge weerstandswaarde (in mega-ohms) duidt over het algemeen op een goede isolatie. Een lage weerstandswaarde kan duiden op mogelijke isolatiefouten, zoals vochtigheid, lekstroom of beschadigde isolatie. Dit kan leiden tot storingen of veiligheidsrisico's. Als de isolatieweerstandsmeter een nul weerstand (0 ohm) of een kortsluiting aangeeft, kan dit erop wijzen dat de isolatie volledig is doorbroken of dat er een directe verbinding bestaat tussen geleiders.
Er zijn wettelijke richtlijnen (NEN 3140) die de minimale isolatieweerstand vereisen voor verschillende soorten elektrische apparatuur om ervoor te zorgen dat ze veilig zijn om te gebruiken. Onthoud dat veiligheid altijd prioriteit heeft bij het werken met elektrische meetapparatuur. Op zoek naar een geschikte megger voor jouw isolatieweerstandtest? Bekijk ons uitgebreide assortiment isolatietesters met elk andere features.
Isolatietester animatie 1
Over motoren en isolatierapporten
De isolatieweerstand van motoren is cruciaal om vocht en verontreiniging van de wikkelingsisolatie te controleren en om te bepalen of er kortsluiting tussen wikkelingen en behuizing is. De isolatieweerstandwaarde wordt hoger verwacht bij goede isolatie en daalt bij temperatuurstijging.
Bij grotere motoren kan naast isolatieweerstand ook de absorptieverhouding (DAR/Pi) worden gemeten om vochttoestand van de isolatie te evalueren. Een normaal DAR > 1,4 en Pi > 2 duidt op droge isolatie; nabij 1 wijst op natte of defecte isolatie. Voor motoren onder spanning gelden specifieke drempels en testspanningen.
Veiligheidsmaatregelen bij motorisolatietesten omvatten: uiteinden ontkoppelen van motor en regelapparatuur, wachten tot alle spanning is verdwenen, en het verifiëren van hoge weerstandseisen naar aarde voor zowel net- als belastingszijde. Een veilige aanpak vereist ook dat condensatoren en niet-mechanische contacten volledig zijn losgekoppeld voordat de test wordt uitgevoerd.
Belangrijke praktijkpunten: voor een motor onder 600 V volstaat een 500 V tester; voor hogere spanningen wordt 1000 V of hoger gebruikt. Bij een go/no-go criteria wordt vaak 0,5 MΩ als grens gehanteerd. Een motor die in bedrijf is vereist continue zorgvuldige methoden voor veiligheid en nauwkeurige metingen.
Isolatietestresultaten bij motoren geven een momentopname van de toestand; symbolische trends zoals stijging van de isolatieweerstand tijdens testperioden duiden op gezonde isolatie, terwijl dalingen of verontreinigingen aandacht vereisen. Regelmatige tests helpen ongeplande uitval te voorkomen en verlengen zo de levensduur van motoren.
- Voordat een isolatietest wordt uitgevoerd, moet de motor veilig worden ontkoppeld en geaard.
- Verbind de meetsnoeren correct: rode naar de te testen geleider, zwarte naar aarde.
- Controleer op verlies van spanning en veilige in- en uitschakeling van testapparatuur.
Overzichten en aanbevelingen
Tijdens industriële toepassingen zijn betrouwbare isolatietesters essentieel. Wrindu biedt isolatietesters met PI/DAR-functies, automatische ontlading en grafische weergave, die helpen bij het interpreteren van resultaten en het garanderen van naleving van normen. Voor motorisolatietesten geldt vaak dat nieuw geïnstalleerde motoren hogere waarden hebben en oudere of vochtige isolaties lagere waarden tonen.
