Kanaalplaatvloer plafond verdikking: constructieve mogelijkheden en afwerking

Een kanaalplaatvloer is een vrijdragende systeemvloer die bestaat uit prefab gewapende betonnen vloerplaten met holle kanalen en wapening in lengterichting. Over deze kanaalplaatvloer hoeft vaak alleen een dekvloer van minimaal 50 mm te worden gestort. Soms komt er in plaats van een afwerkvloer of als extra laag een druklaag op (dus gewapend beton), bijvoorbeeld als de vloer hogere belasting per m2 aankan of als horizontale schijf dienst moet doen voor stabiliteit.

Toepassingsmogelijkheden en kostenvoordelen

• Kanaalplaten kunnen als dakvloeren worden toegepast en, net als breedplaatvloeren, ook als verdiepingvloeren.
• Voordelen: grote overspanningen en hoge belastingen; voorgespannen beton is ook mogelijk, waardoor hogere lijnlasten opgenomen kunnen worden.
• Dikte variaties: kanaalplaten variëren van 135-500 mm, breedtes 600 of 1200 mm en lengtes van 5 tot 18 m (afhankelijk van dikte); meestal komt er een 50 mm dekvloer op.

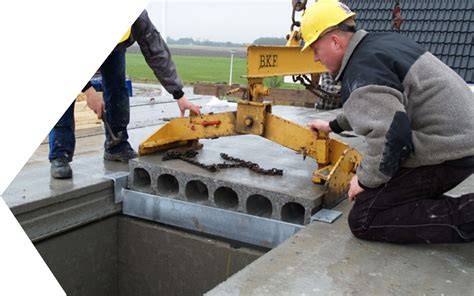

• Geen betonstempels en geen bekistingen nodig: platen worden met een kraan geplaatst; snelle montage.
• Voor begane grondvloeren (met isolatie), verdiepingvloeren en dak: één type vloer, één leverancier; relatief laag gewicht door luchtkanalen; mogelijk lage kosten ten opzichte van andere systemen.
• Druklaag mogelijk: extra laag gewapend beton kan constructief meewerken bij hogere belastingen of bij horizontale schijven.
• Met of zonder isolatie: hoge isolatiewaardes mogelijk; BIM-inpassing mogelijk; geschikt voor seriematige bouw.

Constructieve details en ontwerpkeuzes

• Voor de vormvrijheid en esthetiek: kanaalplaatvloeren hebben naden die doorgaans afgewerkt moeten worden; bij breedplaatvloeren ontbreken dergelijke naden.
• Uitsparingen en doorvoeren dienen vooraf met de leverancier te worden afgestemd om scheurvorming en verlies van sterkte te voorkomen; bij opnemen van leidingen kan een dikkere onderschil nodig zijn.
• Thermische isolatie: bij begane grondvloeren ligt isolatiemateriaal aan de onderzijde van de kanaalplaat; speciale uitvoeringen met leidingdoorvoer bestaan.
• Druklaag: een druklaag van ca. 50 mm wordt vaak toegepast om scheurvorming van de afwerklaag te verminderen, vooral bij harde afwerkvloeren zoals keramische tegels of natuursteen.
• Luchtdichtheid en thermische afsluiting: Airtight-ontwerpoplossingen kunnen luchtdicht en thermisch afsluiten tussen bouwdelen realiseren; kanaaldichtingen en naadafdichtingen zijn cruciaal voor luchtdichtheidklasse 2 of 3, afhankelijk van toe-passingen.

Verwerking en isolatie aan de onderzijde

Voor begane grondvloeren wordt brandvertragend EPS aan de onderzijde van de kanaalplaat toegepast; het EPS heeft een warmtegeleidingscoëfficiënt λ van 0,031 W/mK. Er zijn ook speciale kanaalplaatvloeren met leidingdoorvoer. De kanaalplaatvloer kan zonder bekisting worden gemonteerd en is daardoor relatief snel op locatie te plaatsen. De onderzijde van kanaalplaten kan glad zijn voor spuitwerk, en geïsoleerde oplegging is mogelijk.

Nadelen en aandachtspunten ten opzichte van andere vloeren

• Vormvrijheid: breedplaatvloeren bieden doorgaans meer vormvrijheid en geen naden.
• Leidingen: voor kanaalplaatvloeren moeten speciale voorzieningen treffen voor leidingen; dit is bij breedplaatvloeren vaak eenvoudiger beschikbaar omdat leidingen rondom de wanden geplaatst kunnen worden.
• Naden: tussen de kanaalplaten zijn naden die doorgaans afgewerkt moeten worden; zonder afwerking kunnen behuizingsproblemen ontstaan als kanaaldeksels ontbreken of niet correct zijn toegepast.
• Kanaaldeksels: zonder deksels kan water in de kanalen komen en vorstschade of vochtplekken veroorzaken; speciale doppen voorkomen dit en dragen bij aan luchtdichtheid en isolatie.
• Vorst- en vochtproblemen: zonder afdichtingsmateriaal kan er lucht in de kanalen komen, wat nadelig is voor luchtdichtheid en geluidsbelasting.

Isolatie en luchtdicht bouwen

De luchtdichtheid van woningen met kanaalplaatvloeren kan verbeterd worden door kanaalafdichtingen en naadafdichtingen te gebruiken; dit is bepalend voor luchtdichtheidsklasse 2 of 3 volgens VBI-adviezen. Airtight-technieken kunnen de velden tussen vloer en gevel thermisch en luchtdicht afsluiten.

Afmetingen, massa en bouwdetails

Typische kanaalplaatmaten: breedte 1200 mm; lengtes variëren afhankelijk van dikte en beton; maximale lengte kan oplopen tot 18 m; pasplaten zijn kleiner dan standaard platen. Voor begane grondvloeren wordt vaak brandvertragend EPS onder de plaat toegepast. Een kanaalplaatvloer biedt een combinatie van lichte structuur en hoge prestatie, met de mogelijkheid tot druklaag en isolatie-opties.

Installatie- en afwerkingsrichtlijnen

1. Laat ruwwerk en dekvloer altijd aansluiten op de kanaalplaat; voeg een druklaag toe waar nodig.
2. Controleer of kanaaldeksels correct geplaatst zijn om waterinfiltratie en vorstschade te voorkomen.
3. Plan uitsparingen en doorvoeren vooraf met leverancier om scheurvorming te voorkomen.
4. Overweeg lucht- en vochtblokkering; gebruik afdichtingsmaterialen en vacuüm- of luchtdichte membraan-achtige oplossingen volgens VBI-adviezen.

Voorbeelden van afwerkingen en plafondafwerking

In veel gevallen kan de kanaalplaatvloer rechtstreeks worden gestuct of afgewerkt met een rachelwerk en daarna gipsplaten. Een stucadoor kan de kanaalplaatvloer glad pleisteren, wat mogelijk minder hoogteverlies oplevert dan het gebruik van rachels en gipsplaat. Bijkomend voordeel: productie van canaleinden en buigpunten kan worden gebruikt om de druklaag beter te hechten. Dergelijke afwerking is vooral handig wanneer de afwerklaag hard is en de kans op scheurvorming door bewegingen beperkt moet blijven.
