Inleiding
Bent u op zoek naar wapeningsstaven voor het herstellen van scheuren of het opnieuw wapenen van muren en/of gevels? Dan bent u bij WallProducts aan het juiste adres. Onze wapening, waaronder hoogwaardige RVS spiraalankers, versterkt en stabiliseert het metselwerk, net als dat betonstaal dat bij betonconstructies doet. Bekijk de diverse wapeningsstaven hieronder en neem contact met ons op wanneer u vragen heeft.
Verschillende Varianten Wapeningsstaven
Alle wapeningsstaven in ons assortiment zijn te verkrijgen in twee RVS varianten: 304 en 316. Indien de wapeningsstaven gebruikt gaan worden voor scheurherstel van kalkmortel gemetselde muren, wordt de RVS kwaliteit 316 aanbevolen. Dit heeft te maken met de aanwezige chlorides in de kalkmortel door de SERM.
Onze wapeningsstaven worden ook vaak aangeduid als spiraalankers, omdat deze producten in de basis hetzelfde zijn. De wapeningsstaven zijn standaard 1 meter van lengte. Daarnaast hebben we diverse diameters, waarmee verschillende voeghoogtes behandeld kunnen worden.
Geschikte Diameter voor Voeghoogte
- Spiraalanker 4,5mm: wapeningsstaven met een diameter van 4.5 mm zijn geschikt voor voeghoogtes van 6 tot 8 mm.
- Spiraalanker 6mm: wapeningsstaven met een diameter van 6.0 mm zijn geschikt voor voeghoogtes van 8 tot 10 mm.
- Spiraalanker 8mm: wapeningsstaven met een diameter van 8.0 mm zijn geschikt voor voeghoogtes van 11 tot 14 mm.
- Spiraalanker 10mm: wapeningsstaven met een diameter van 10.0 mm zijn geschikt voor voeghoogtes hoger dan 14 mm.
En voor wie eenvoudig alle benodigde producten wil halen voor scheurherstel, hebben wij het Spiraalanker set samengesteld. Deze bevatten naast enkele wapeningsstaven ook o.a. een mortelpistool, ankermortel en diverse hulpmiddelen voor het aanbrengen. Met deze set weet u gegarandeerd dat u alle benodigde producten hebt om professioneel de scheuren te herstellen en de stabiliteit van uw muur te verbeteren.
Installatie en Gebruik van Wapeningsstaven
Het installeren van wapeningsstaven is een belangrijke stap in het scheurherstel van muren en gevels. Begin met het goed reinigen van de voeg of scheur, zodat vuil en stof de hechting niet belemmeren. Zorg ervoor dat de staaf goed in de mortel ligt, zodat deze maximale stabiliteit biedt. Voor een nette afwerking kunt u de voeg gladstrijken en vullen met een reparatiemortel of steenpasta.
Deze aanpak versterkt niet alleen het metselwerk, maar helpt ook bij steenreparatie, omdat het structurele schade voorkomt en de muur duurzaam stabiliseert. Met deze stappen creëert u een stevig en langdurig resultaat, essentieel voor gevelonderhoud en renovatie.
Wanneer een Wapeningsstaaf Gebruiken?

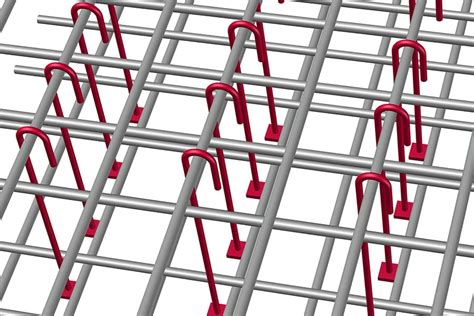

Wapeningsstaven worden gebruikt om betonconstructies te versterken. Ze worden meestal geplaatst in een patroon in het beton tijdens het storten van het beton, zodat het beton kan aanhechten en een stevige constructie kan vormen. De wapening in een betonconstructie is de ruggengraat van de constructie en bepaalt het gedrag ervan onder belasting. De wijze waarop de wapening wordt gedetailleerd en afgestemd op de uitvoeringsaspecten is belangrijk. Dit is van invloed op de sterkte, het vervormingsgedrag en de duurzaamheid van een betonconstructie.
Wapening in Betonconstructies: Essentiële Aspecten
Het aanbrengen van wapening in een betonconstructie maakt deel uit van het uitvoeringsproces. Serie-effect, afstemming op uitvoeringsvolgorde, prefabricage en praktisch detailleren zijn essentieel voor het bereiken van een vereist kwaliteitsniveau. De wapening vormt bovendien een aanzienlijk deel van de kosten van een betonconstructie. Daarom moet de besluitvorming rondom gewenste detaillering en eisen aan de productie worden afgestemd op repetitie, uitvoeringsvolgorde, mogelijkheden van wapeningscentrales, het kritische pad in de uitvoering en de flexibiliteit van het toeleverende vlechtbedrijf.
Het samenstellen van wapeningsconstructies is in de loop der jaren een specialisme geworden. Weinig aannemingsbedrijven hebben nog eigen 'vlechtploegen'. Wapenen lijkt een bijna branche-vreemde activiteit te zijn geworden, gezien het werken met betonstaal. Daarom is extra aandacht nodig voor een goede communicatie en informatie-uitwisseling. Tussen de aannemer en de onderaannemer/specialist mogen geen misverstanden ontstaan die tot vertraging en kwaliteitsverlies kunnen leiden.
Belang van Communicatie en Kwaliteit
Elkaar niet begrijpen is een grote valkuil en leidt tot onnodige knelpunten in de uitvoering. Het schept bovendien de mogelijkheid dat er verkeerde afspraken gemaakt worden tussen de aannemer en de onderaannemer/specialist. Dit kan leiden tot onzorgvuldig inkoopbeleid, onterecht gewekte verwachtingen en misverstanden die vertragingen tot gevolg hebben. Bij elkaar leidt het tot kwaliteitsverlies, wat de duurzaamheid van de constructie negatief kan beïnvloeden.
Om problemen te voorkomen die tot kwaliteitsverlies kunnen leiden, is specifieke informatie gewenst. Kies een wapeningsbedrijf niet alleen op de laagste prijs, maar betrek kwaliteitsaspecten (logistiek, organisatorisch, garanties, Arbo) bij de besluitvorming. Maak waar mogelijk gebruik van KOMO-gecertificeerde vlechtbedrijven/wapeningscentrales en van KOMO-gecertificeerd betonstaal. Bedrijven aangesloten bij RBW/VWN (RBW = Research Beton Wapening, VWN = Vereniging Wapeningsstaal Nederland) zijn KOMO-gecertificeerd en werken met KOMO-gecertificeerd betonstaal.
Contractvormen en Samenwerking
Bij traditionele contracten (RAW of STABU) worden na gunning door de opdrachtgever, door de gecontracteerde aannemer de voorbereidingen van de uitvoering opgestart. In deze voorbereidingsperiode worden onder meer afspraken met het vlechtbedrijf gemaakt. Gelijktijdig is het ingenieursbureau in opdracht van de opdrachtgever de wapeningsberekeningen en -tekeningen aan het vervaardigen. Deze documenten moeten tijdig bij de aannemer en bij het vlechtbedrijf aanwezig zijn.
Bij geïntegreerde contracten (o.a. D&C-contracten), waarbij de aannemer ook verantwoordelijk is voor het ontwerp, is een samen optrekken van alle partijen gemakkelijker. De aannemer heeft immers de regie in handen en kan daardoor bepaalde wensen (bijvoorbeeld het toepassen van prefab wapening) als randvoorwaarde meegeven aan zijn ontwerpende partij. Het is vanzelfsprekend dat het vlechtbedrijf aan het begin van het opstellen van de wapeningstekening zijn wensen/ervaringen kenbaar maakt. Indien dit door de betrokken partijen als het totale projectbelang wordt beschouwd en men bereid is om op basis van gelijkwaardigheid en transparantie samen te werken, zal er beslist een ‘win-win situatie’ ontstaan.
Wapening en Normering
Alle regelgeving rondom de wapening van betonconstructies vloeit voort uit voorschriften die in de vorm van het Bouwbesluit door de overheid zijn opgelegd. De voorschriften in het Bouwbesluit zijn meestal globaal van aard. Naast de Eurocodes verschijnen er steeds meer Euronormen, de productnormen.
De Euronorm NEN-EN 10080: 2005 ´Staal voor het wapenen van beton- Lasbaar betonstaal- Algemeen´ geeft de algemene eisen, definities en beproevingseisen voor de prestatie-eigenschappen van betonstaal. NEN-EN 10080 geeft echter geen nadere uitwerking voor betonstaalsoorten met de daarbij behorende prestatie-eisen. Er zijn ook normen die niet onder het Bouwbesluit vallen, maar desalniettemin een bepaalde waarde hebben, zoals NEN 6722 ‘Uitvoering van betonconstructies’ (VBU).
Met het verschijnen van de Europese norm NEN-EN 13670 ‘Vervaardigen van betonconstructies’ is een gedeeltelijke overlap ontstaan met NEN 6722. Ook zijn in NEN-EN 13670 diverse onderwerpen niet benoemd. Omdat het naast elkaar hanteren van een Europese norm en een (deel van een) nationale norm niet werkt, is besloten NEN 6722 per direct in te trekken en een restnorm te ontwikkelen. Naast de normen maken we ook gebruik van de NPR: Nederlandse PraktijkRichtlijn. Dit is een publicatie van informatief karakter, zoals toelichtingen op normen, constructieve mogelijkheden, werkmethoden en fabricagegegevens. NPR’s hebben geen normatieve waarde, maar zijn zodanig van opzet dat ze in de bestekken verplicht kunnen worden gesteld.
Certificering en Kwaliteitsborging
In de wapeningsbranche wordt gebruikgemaakt van KOMO-kwaliteitsverklaringen. Er zijn verschillende soorten certificaten:
- Productcertificaat: Een document met een verklaring dat een product in overeenstemming is met een bepaalde specificatie in een beoordelingsrichtlijn (BRL). De BRL is gebaseerd op een norm of attest.
- Procescertificaat: Een document met een verklaring dat werkzaamheden in overeenstemming zijn met bepaalde 'processpecificaties' in een BRL.
- Kwaliteitssysteemcertificaat: Hierbij wordt een activiteit beoordeeld op basis van de in NEN-EN-ISO 9001 opgenomen aspecten. De certificaathouder is zelf verantwoordelijk voor de aan te houden werkwijzen en controles.
Het Handboek Praktisch Wapenen (uitgave: Betonvereniging) en CUR-aanbevelingen geven veel informatie over richtlijnen. Gezien de mate waarin certificering en kwaliteitsborging onderdeel uitmaken van het tegenwoordige bouwproces, moet voor het betonstaal KOMO-gecertificeerd materiaal worden gebruikt.
Soorten Betonstaal en Bewerking
Het walsen en nabehandelen van betonstaal kan op verschillende manieren gebeuren, wat leidt tot andere materiaaleigenschappen.
- Warmgewalst betonstaal: De productie is gebaseerd op het warm uitwalsen van gegoten walsblokken of het warm uitwalsen van continu gegoten halfproducten.
- Warmgewalst met water gekoeld betonstaal: Bij dit procédé wordt het gewalste materiaal direct na walsen eerst intensief met water gekoeld en vervolgens in de lucht gedroogd. Dit levert een staalkwaliteit op met een taaie kern en een harde, brosere 'schil'. Deze staaf is nauwelijks gevoelig voor kerfwerking en geschikt om meer keren gebogen te worden, zoals bij stekkenbakken.
- Koudvervormd betonstaal: Dit wordt verkregen door het walsdraad in koude toestand door een treksteen met een kleinere opening te trekken.
Alle opgenomen betonstaalsoorten zijn lasbaar met inachtneming van de geldende richtlijnen voor het lassen en verbinden van betonstaal volgens NPR 2053.
Geprofileerd Staal en Speciale Toepassingen
Door rond betonstaal tijdens het walsen van een profilering te voorzien, verliest de staaf zijn zuivere ronde vorm. Bij geprofileerd staal wordt gesproken van de kenmiddellijn (Øk), de middellijn van een denkbeeldige staaf met een cirkelvormige doorsnede, waarvan lengte, inhoud en massa gelijk zijn aan die van de werkelijke staaf met een geprofileerd oppervlak.
Vanwege actuele ontwikkelingen in Groningen (aardschokken door aardgaswinning) en Limburg (aardbevingen door mijnbouw) wordt in Nederland op korte termijn B500C geïntroduceerd. Deze wapening is speciaal bedoeld voor aardbevingsgebieden.
Gecoat of Verzinkt Betonstaal
Als een betonconstructie wordt blootgesteld aan een agressief milieu, zoals bij constructies aan zee of bij betonelementen die in een weg de invloed van dooizouten ondervinden, worden ontwerp en detaillering afgestemd op een bijbehorende duurzaamheidsklasse. Als echter het gevaar voor aantasting van de wapening door de inwerking van chemische stoffen groot is, kan verzinkt of gecoat wapeningsstaal worden toegepast.
Digitale Tekenmethoden en Automatisering

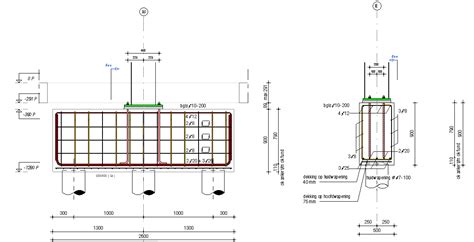

De manier van tekenen is in de afgelopen decennia ingrijpend veranderd. Werd er vroeger aan een tekenbord getekend, vandaag de dag wordt er getekend met behulp van een computer. Ingenieursbureaus gebruiken programma's als Autocad, Tekla of Revit. Vanuit deze tekeningen maakt een buigstatenmaker in de centrale de buigstaten, waarbij hij rekening houdt met kniplengten en mogelijke combinaties uit handelslengten.
Steeds meer ingenieursbureaus, maar ook wapeningscentrales, leggen zich toe op het digitaal tekenen van wapeningsconstructies met onder meer CAD-programma's. Met speciale wapeningstekenprogramma's (bijvoorbeeld Allplan) worden alle staven afzonderlijk, zowel in 2D als 3D, uitgetekend zodat een exact beeld van de praktijk ontstaat. Vanuit deze wapeningstekening kan rechtstreeks een buigstaat worden gegenereerd. Dit is efficiënt, voorkomt fouten en is daardoor kostenbesparend.
Prefabricage van Wapening
Veel centrales wensen verregaand te prefabriceren. Prefabricage maakt sneller produceren en leveren mogelijk. Bovendien zijn de arbeidsomstandigheden optimaler en kan er een kwaliteitscontrole op het eindproduct worden uitgevoerd. Prefabricage vraagt echter wel om een betere afstemming van werkvoorbereiding en productie.
Vragen over Wapeningsstaven
Heeft u vragen over de verschillende wapeningsstaven? Of wenst u graag uitleg over hoe u een wapeningsstaaf kunt toepassen bij uw (volgende) klus? Neem dan gerust contact met ons op.
