Het correct monteren van S-koppelingen is essentieel voor een waterdichte en professionele kraaninstallatie. Als vakman weet je dat de juiste montage begint bij een goede voorbereiding en het gebruik van kwalitatieve materialen.
Voorbereiding: Essentieel voor een lekvrije afdichting
Voordat je begint met de montage van koppelingen, is een zorgvuldige voorbereiding cruciaal voor een duurzaam en lekvrij resultaat. Dit omvat zowel de voorbereiding van de schroefdraden als de keuze van afdichtingsmaterialen.

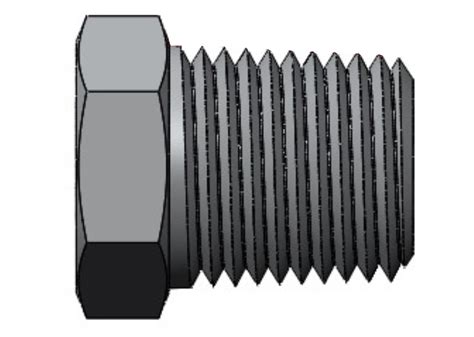

Het aanbrengen van teflontape
Teflontape, ook wel PTFE-tape genoemd, is een veelgebruikt en effectief middel om schroefdraadverbindingen waterdicht af te sluiten. Dankzij de hoge temperatuurbestendigheid en het gladde oppervlak is het ideaal voor toepassingen in waterleidingen, verwarmingsinstallaties en sanitaire voorzieningen.
Stap-voor-stap: Teflontape aanbrengen
-
Schoonmaken van de schroefdraad: Reinig de schroefdraden grondig. Verwijder vuil, vet en oude tape om een optimale hechting te garanderen. Inspecteer de groeven en richels om er zeker van te zijn dat ze vrij zijn van resten die een optimale afdichting in de weg kunnen zitten.
-
Bepalen van het beginpunt: Lijn de rand van de tape uit met de buitenste rand van de schroefdraad. Zorg ervoor dat de tape niet over de rand van de buis uitkomt; overmatig tape aanbrengen kan juist leiden tot lekkages.
-
Wikkeltechnieken: Wikkel de tape in de richting van de schroefdraad, wat voor de meeste buizen met de klok mee is. Het wikkelen tegen de richting van de schroefdraad kan leiden tot losraken van de tape. Houd de tape gespannen tijdens het wikkelen om te zorgen dat deze strak en optimaal om de schroefdraad zit. Elke wikkeling moet licht overlappen met de vorige voor de beste afdichting. Eindig het wikkelen met een gladde afwerking, zonder de tape verder uit te rekken om scheuren of ongelijkmatige lagen te voorkomen.
-
Creëren van perfecte lagen: Gebruik minimaal drie en maximaal vijf laagjes teflontape voor de ideale balans tussen afdichting en pasvorm. Elke nieuwe laag moet voor de helft over de voorgaande laag worden aangebracht, zodat de hele schroefdraad volledig en consequent bedekt is.
Belangrijk: Wikkel de tape 3 tot 4 slagen strak met de klok mee om de schroefdraad. Te veel teflontape kan koppelingen doen barsten.
Alternatief: Kitpasta
Bij hogere waterdruk (>4 bar) kan het gebruik van kitpasta een extra zekerheid bieden voor een waterdichte afdichting. Breng een dunne, gelijkmatige laag aan op de schroefdraad.
Stap-voor-stap montage van S-koppelingen
Na de voorbereiding volgt de daadwerkelijke montage van de S-koppelingen. Volg deze stappen nauwkeurig voor een professioneel resultaat.
Stap 1: Monteren van de S-koppelingen
Schroef de S-koppelingen met de klok mee in de waterleiding. Draai niet te strak - maximaal 1,5 tot 2 slagen extra - om beschadiging te voorkomen. Te strak aandraaien kan leiden tot schade, terwijl te los aandraaien lekkage kan veroorzaken.
Stap 2: Uitlijning en hartafstand controleren

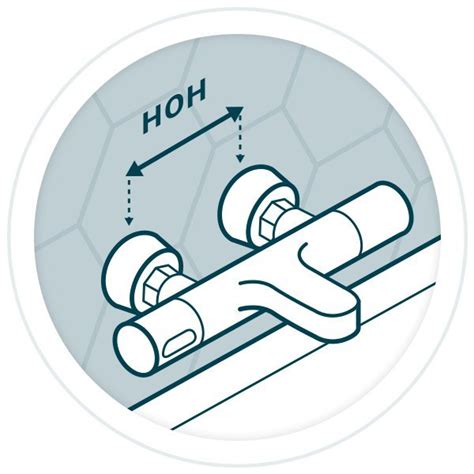

Gebruik een waterpas om de horizontale uitlijning te controleren. De hartafstand tussen de koppelingen moet exact overeenkomen met die van de kraan, wat meestal 150 mm is. Pas indien nodig de diepte van de koppelingen aan. Afwijkingen van meer dan 2-3 mm kunnen spanningen en lekkages veroorzaken. Ongelijke diepte zorgt voor scheefstand en ongelijkmatige druk.
Stap 3: Afwerking met rozetten
Plaats de rozetten tegen de tegelwand. Werk de rand af met siliconenkit om vochtproblemen en schimmelvorming te voorkomen.
Stap 4: Kraan monteren
Monteer de kraan met de meegeleverde ringen. Draai de moeren kruislings aan en controleer de waterpas.
Belangrijke aandachtspunten voor professionals
Naast de algemene montagestappen zijn er specifieke aandachtspunten die professionals in acht moeten nemen voor optimale prestaties en duurzaamheid.
Hartafstand en diepte
- Hartafstand: Afwijkingen van meer dan 2-3 mm kunnen spanningen en lekkages veroorzaken.
- Gelijke diepte: Ongelijke diepte zorgt voor scheefstand en ongelijkmatige druk.
Aandraaien met gevoel
Te strak aandraaien leidt tot schade, terwijl te los aandraaien lekkage veroorzaakt. Het is essentieel om de juiste balans te vinden.
Materiaalcompatibiliteit
Controleer altijd de compatibiliteit van de koppeling en het leidingmateriaal om corrosie en andere problemen te voorkomen.
Waterdruk
Bij een waterdruk van meer dan 4 bar is het aan te raden om kitpasta te gebruiken voor extra zekerheid.
Veelvoorkomende fouten en hoe je ze voorkomt
Het vermijden van veelvoorkomende fouten is cruciaal om de levensduur en betrouwbaarheid van de installatie te garanderen.
- Tape tegen de draairichting in: Dit zorgt ervoor dat de tape loskomt. Wikkel altijd met de klok mee.
- Te veel teflontape: Dit kan koppelingen doen barsten. 3-4 slagen is doorgaans voldoende.
- Niet waterpas controleren: Dit resulteert in een scheve kraan en slijtageproblemen.
- Verkeerde volgorde: Monteer eerst beide S-koppelingen volledig voordat je de kraan plaatst.
Kwaliteit van koppelingen

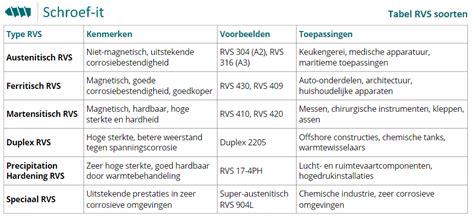

De keuze voor hoogwaardige koppelingen is een investering in duurzaamheid en betrouwbaarheid. Hoogwaardige koppelingen van messing of RVS gaan langer mee en voorkomen corrosie, wat leidt tot minder servicekosten en klachten. Producten die voldoen aan NEN-normen zijn geschikt voor professioneel gebruik.
Voor afwijkende hartafstanden of speciale situaties bieden leveranciers ook maatwerkoplossingen. Specialisten adviseren graag, van luxe badkamers tot nieuwbouwprojecten.
De fundamentele principes van pijpkoppelingen
Een pijpkoppeling is een driedelige fitting die ontworpen is om twee pijpen met elkaar te verbinden, met het belangrijke voordeel dat apparatuur in de toekomst kan worden losgekoppeld en verwijderd zonder de pijp door te zagen. De juiste installatieoriëntatie is van cruciaal belang voor een duurzame, lekvrije afdichting en vereenvoudigt het onderhoud van het systeem.
Regel 1: Het principe van stroomrichting
Het mannelijke uiteinde van de koppeling moet aan de stroomopwaartse kant zitten, en het vrouwelijke uiteinde en de moer aan de stroomafwaartse kant. Dit voorkomt dat hydraulische druk de verbinding losmaakt. In deze configuratie helpt de systeemdruk de koppeling vast te zetten, wat resulteert in een inherent stabielere en veiligere verbinding.
Regel 2: De logica van bruikbaarheid en toekomstige toegankelijkheid
De koppelingsmoer moet aan de kant van het te verwijderen onderdeel worden geplaatst. Dit vergemakkelijkt toekomstig onderhoud en maakt het mogelijk om componenten eenvoudig te demonteren voor reparatie of vervanging.
Regel 3: Het mandaat van zwaartekracht en mechanische ondersteuning
De derde regel houdt rekening met de invloed van zwaartekracht en het gewicht van het onderdeel, zodat het stabielere pijpsegment de structurele belasting van de koppeling draagt.
Het naleven van deze principes vermindert het risico op lekkage, trillingsgerelateerde storingen en voorkomt toekomstige reparaties in sanitaire, HVAC-, gasdistributie- en brandbeveiligingssystemen.
Knelfittingen: Een alternatieve montagemethode
Een knelfitting is een eenvoudige manier om onderdelen van een waterleiding te verbinden, zonder te hoeven solderen. Het correct aanbrengen van een knelfitting is essentieel om lekkages te voorkomen.
Onderdelen van een knelfitting
- Wartelmoer
- Knelring
- Koppeling
Correcte montage van knelfittingen
Zorg ervoor dat de leiding de juiste maat heeft en volledig in de fitting is ingebracht. Draai vervolgens de knelkoppeling strak aan. De knelring zal het uiteinde van de leiding vervormen, waardoor er geen water meer doorheen kan stromen. Controleer na het openen van de hoofdkraan goed op eventuele lekkages.
Veelvoorkomende problemen met knelfittingen
- Te vast aandraaien: Kan lekkage veroorzaken. Draai maximaal een halve omwenteling voorbij het punt waar weerstand wordt gevoeld.
- Onjuiste montage: Zorg dat de buis volledig is ingebracht tot de markering de rand van de fitting bereikt.
- Druk is te hoog: Hoge drukniveaus kunnen de o-ring vervormen.
- Complicaties bij pijpen: Zorg voor een zuivere, rechte snede van de pijp. Gebruik een buissnijder.
Om een lekkende knelfitting te verhelpen, draai je de compressiemoer los en vervolgens weer vast. Dit kan corrosie op de schroefdraad afbreken. Demonteer de oude fitting indien nodig en vervang de moer, ring en zitting.
Knelfittingen | Een korte gids hoe je ze gebruikt | Tameson
Andere afdichtingsmethoden en overwegingen
Naast teflontape en kitpasta zijn er andere methoden en overwegingen voor het afdichten van hydraulische systemen.
Afichtingspasta's en LOCTITE
Afichtingspasta's op basis van oplosmiddelen kunnen krimpen, terwijl hennep en pasta arbeidsintensief zijn. LOCTITE schroefdraadafdichtingen bieden naast afdichting ook een verlijmende werking en vullen alle holle ruimten op. Ze zijn oplosmiddelvrij en krimpen niet. LOCTITE 55 is een polyamide vezel geïmpregneerd met siliconenolie, die niet uithardt en nastelbaar blijft.
Teflontape voor speciale toepassingen
Gele teflontape is speciaal ontworpen voor gasleidingen vanwege de hoge dichtheid. Voor warmwaterleidingen is teflontape geschikt vanwege de bestendigheid tegen hoge temperaturen (-268°C tot 260°C). Voor drinkwaterleidingen moet uitsluitend teflon tape worden gebruikt om besmetting te voorkomen.
Onderhoud en vervanging van teflontape
Teflontape kan verouderen en uitdrogen, waardoor de afdichting minder effectief wordt. Het is aan te raden om verbindingen elke paar jaar te controleren en de tape preventief te vervangen.
