Technische tekening lezen is een essentiële vaardigheid voor iedereen die werkzaam is in de technische sector. Of je nu werkt in de metaalbewerking in Nederland of in andere technische vakgebieden, het vermogen om technische tekeningen correct te interpreteren bepaalt de kwaliteit van je werk. Deze vaardigheid wordt steeds belangrijker in een tijd waarin trends in de maakindustrie zich richten op precisie en automatisering. Een technische tekening is een gestandaardiseerde weergave van een object waarin alle noodzakelijke informatie staat voor productie, assemblage en controle. Deze tekeningen volgen internationale normen zoals ISO-standaarden om ervoor te zorgen dat ze wereldwijd op dezelfde manier worden geïnterpreteerd.
Kernbegrippen en basisopbouw van een technische tekening
Het leren lezen van technische tekeningen begint met het begrijpen van de verschillende soorten lijnen. Doorgetrokken dikke lijnen geven de zichtbare contouren van een object weer, terwijl onderbroken lijnen verborgen kanten tonen. Centerlijnen, weergegeven door afwisselend lange en korte streepjes, duiden de middellijn van cirkelvormige onderdelen aan. De projectiemethode die wordt gebruikt in technische tekeningen is gebaseerd op het principe van orthogonale projectie. Dit betekent dat het object vanuit verschillende richtingen wordt bekeken, waarbij elke aanzicht loodrecht op het kijkvlak staat.
Naast de geometrische informatie bevatten technische tekeningen ook technische specificaties zoals materiaalsoorten, oppervlakteafwerkingen en toleranties. Elke technische tekening gebruikt drie hoofdaanzichten: het vooraanzicht, bovenaanzicht en rechter zijaanzicht. Deze drie aanzichten samen geven een complete beschrijving van het driedimensionale object. Het vooraanzicht wordt gekozen op basis van de functie en vorm van het object. Voor een cilindervormig onderdeel zal het vooraanzicht meestal de rechthoekige vorm tonen, terwijl het bovenaanzicht de cirkel weergeeft. Het bovenaanzicht toont het object vanaf boven bekeken en geeft informatie over breedtes, lengtes en posities van gaten of uitsteeksels. Het rechter zijaanzicht toont de diepte en hoogte van het object vanuit rechts bekeken. Deze drie aanzichten zijn gepositioneerd volgens een vaste indeling: het bovenaanzicht staat boven het vooraanzicht, en het rechter zijaanzicht staat rechts van het vooraanzicht.
Bij een kozijntekening staan de maten bijna altijd in millimeters. Let op of het gaat om totale buitenmaten van het kozijn (kadermaat) of om dagmaten/glasafmetingen. Wil je zeker weten dat je dagmaat en meetpunten kloppen? Dan helpt een strak meetproces. Een kozijn wordt zelden “klem” in de sparing gezet; er is meestal montage- en stelruimte nodig voor waterdichting, isolatie en uitlijning. De vakverdeling bepaalt hoe het kozijn er optisch uitziet én hoe het functioneert. Op de tekening zie je stijlen (verticale delen) en dorpels/tussenregels (horizontale delen). Bijvoorbeeld: een bovenlicht van 300 mm kan op papier klein lijken, maar in de gevel veel doen voor uitstraling en lichtinval.
Symbolen, toleranties en oppervlakteafwerking
Een kozijntekening gebruikt symbolen om te laten zien wat kan openen en hoe. Praktische tip: spreek draairichting altijd uit in termen van “scharnierzijde” en “kijkrichting”. Niet elke tekening heeft een doorsnede, maar als die er is, geeft dat veel zekerheid. Toleranties in technische tekeningen geven de toegestane afwijkingen van de nominale afmeting aan. Deze zijn essentieel voor de functionaliteit van het onderdeel en bepalen hoe nauwkeurig een onderdeel geproduceerd moet worden. Het tolerantiesysteem werkt met een nominale afmeting waarnaheen een tolerantieveld ligt. De letter geeft de positie van het tolerantieveld aan ten opzichte van de nominale afmeting, terwijl het cijfer de grootte van het tolerantieveld bepaalt. Voor gaten worden hoofdletters gebruikt (A tot Z), waarbij H staat voor een gat waarvan het tolerantieveld begint bij de nominale afmeting. De combinatie H7/g6 is een van de meest gebruikte pasvormnotaties in de maakindustrie in Nederland; hierbij heeft het gat een H7-tolerantie en de as een g6-tolerantie, wat resulteert in een spelingspassing waarbij de as altijd kleiner is dan het gat. Naast de letter-cijfer notatie komen ook directe tolerantie-aangaven voor, waarbij de boven- en ondergrens expliciet worden vermeld. Bijvoorbeeld: 50 +0,025/-0,000 betekent dat de afmeting tussen 50,000 en 50,025 mm moet liggen. Oppervlakteafwerking wordt aangegeven door symbolen die de vereiste ruwheid van het oppervlak specificeren. De ruwheid wordt meestal uitgedrukt in Ra-waarden, gemeten in micrometers (μm). Het basissymbool voor oppervlakteafwerking is een v-vorm die op de contourlijn wordt geplaatst. Boven dit symbool wordt de Ra-waarde vermeld, bijvoorbeeld Ra 0,8 voor een relatief glad oppervlak. Verschillende bewerkingsmethoden resulteren in karakteristieke oppervlakteruwheden: ruwe bewerkingen zoals zagen of branden geven Ra-waarden van 25-50 μm, terwijl fijnere bewerkingen zoals draaien Ra-waarden van 1,6-6,3 μm opleveren. De keuze van de juiste oppervlakteafwerking hangt af van de functie van het oppervlak. Dichtingsvlakken vereisen gladde oppervlakken voor goede afdichting, terwijl wrijvingsoppervlakken juist een bepaalde ruwheid nodig hebben voor grip.
ISO 2768 specificeert algemene toleranties voor lineaire en hoekafmetingen zonder individuele tolerantie-aanduiding. ISO 2768 kent vier tolerantieklassen: fijn (f), midden (m), grof (c) en zeer grof (v). Deze klassen gelden voor verschillende afmetingsbereiken en geven progressief ruimere toleranties. Naast lineaire afmetingen behandelt ISO 2768 ook hoektoleranties. De standaard hoektolerantie voor tolerantieklasse ‘m’ is ±0,5° voor korte zijden tot 10 mm, oplopend tot ±0,2° voor langere zijden. Andere belangrijke ISO-normen voor technische tekeningen zijn ISO 128 voor lijntypes, ISO 5459 voor geometrische toleranties en ISO 1302 voor oppervlaktextuur.
Doorsneden tonen de interne structuur van een object door het virtueel door te snijden en de snijkant te tekenen. Dit is essentieel voor het begrijpen van complexe interne geometrieën die niet zichtbaar zijn in gewone aanzichten. Er bestaan verschillende soorten doorsneden: volledige doorsneden waar het hele object wordt doorgesneden, halve doorsneden waarbij slechts de helft wordt getoond, en lokale doorsneden voor specifieke details. Detail tekeningen vergroten specifieke onderdelen van de hoofdtekening om kleine maar kritieke details duidelijk te maken. Deze details worden meestal in een cirkel gemarkeerd op de hoofdtekening en apart uitgewerkt in een grotere schaal. De interpretatie van doorsneden vereist ruimtelijk inzicht om te begrijpen hoe de tweedimensionale doorsnede zich verhoudt tot het driedimensionale object.
Digitale transformatie en praktische toepasbaarheid voor kozijnen
De digitale transformatie heeft een grote impact gehad op de manier waarop technische tekeningen worden gemaakt en gelezen. 3D-modellen worden steeds vaker gebruikt naast traditionele 2D-tekeningen. Deze modellen geven een intuïtiever begrip van het object, maar de vaardigheid om traditionele technische tekeningen te lezen blijft essentieel. Augmented Reality (AR) technologie wordt experimenteel ingezet om technische tekeningen te overlappen met echte objecten. Dit kan vooral nuttig zijn bij assemblage en onderhoudswerkzaamheden. Cloud-gebaseerde platforms maken het mogelijk om technische tekeningen wereldwijd te delen en samen te werken aan technische projecten.
Begin altijd met het lezen van het titelblok en de algemene informatie voordat je de details bestudeert. Het titelblok bevat essentiële informatie zoals schaal, materiaal, tolerantieklasse en versienummer. Bestudeer eerst de hoofdaanzichten om een globaal beeld van het object te krijgen. Probeer mentaal het driedimensionale object te visualiseren aan de hand van de verschillende aanzichten. Let op de verschillende lijntypes en hun betekenis. Dikke doorgetrokken lijnen tonen zichtbare contouren, onderbroken lijnen tonen verborgen kanten, en dunne lijnen worden gebruikt voor maatvoering en hulpconstructies. Controleer altijd de eenheden en schaal van de tekening. Nederlandse tekeningen gebruiken meestal millimeters als standaard eenheid, maar dit kan afwijken bij specifieke toepassingen. Bij twijfel over de interpretatie van symbolen of notaties, raadpleeg dan relevante normen of standaarden. De meeste bedrijven hebben ook interne richtlijnen voor het lezen en maken van technische tekeningen.
Specifiek: opbouw van het linkerzij aanzicht bij kozijntekeningen

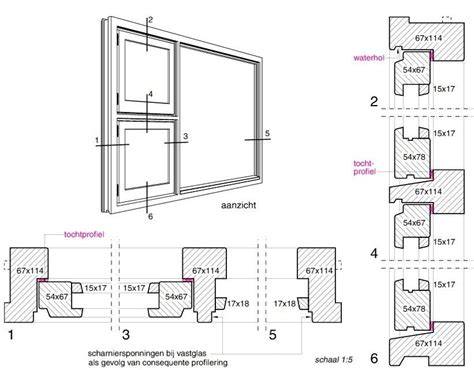

Bij kozijntekeningen staan de elementen meestal in volgorde van belang: stijlen, dorpels en eventueel tussenregels. Het linkerzijaanzicht toont de diepte en hoogte vanuit links en geeft aanvullende informatie over de ruimtelijke verhouding ten opzichte van het vooraanzicht en het bovenaanzicht. Aanzichten kunnen op twee manieren geplaatst worden volgens First angle (aardt) of Third angle (Europa) projectiemethode; de plaatsing van het linkerzijaanzicht verschilt per methode en moet uit het titelblok blijken. Een goed begrip van hartlijnen en maatlijnen is essentieel om symmetrie en uitlijning van het kozijn correct te kunnen controleren. De draairichting en positie van drempels, ventilatieopening en glasinkerving kunnen als detail in de zijaanzicht zichtbaar worden gemaakt, vaak met doorsneden of detailtekening 2D-tekeningen op een grotere schaal. Debriefing van het linkerzijaanzicht vereist aandacht voor de exacte positie van scharnieren, dagmaat en glasafstand in relatie tot het gevelvlak.
Praktische selectie van pictogrammen en toleranties voor kozijnen omvat typical pasvormnotaties zoals H7/g6 voor gaten en assen, maar ook algemene toleranties volgens ISO 2768 voor niet-gespecificeerde maten. Voor oppervlakteafwerking geldt dat een Ra-waarde afhangt van de functie: dichtingsvlakken vereisen gladde oppervlakken; grip en beweging vereisen soms een bepaalde ruwheid. De schaal en bemating staan altijd expliciet in het titelblok en op de tekening. Een kozijntekening kan meerdere aanzichten bevatten, meestal 2-3, en soms doorsneden of detailuitwerkingen voor kritieke verbindingen of bevestigingspunten.
Een praktische controlechecklist voor kozijntekeningen:
- Beoordeel titelblok: schaal, materiaal, tolerantieklasse, revisienr.
- Identificeer hoofdaanzichten: vooraanzicht, bovenaanzicht, rechterzijaanzicht.
- Controleer de projectiemethode (First of Third angle).
- Verifieer maatvoering en dagmaat versus totale buitenmaten.
- Check de tolerantievelden (ISO 2768, H7/g6 en vergelijkingen).
- Beoordeel de oppervlakteafwerking (Ra-waarden).
- Controleer eventuele doorsneden en detailtekeningen.
- Let op de juiste draairichting en scharnierpositie bij kozijnen.
- Verifieer samenhang met gebouwconstructie en afdichting.
De link tussen traditionele technieken en digitale methoden biedt kansen voor nauwkeurigheid en efficiëntie in de productie en montage van kozijnen. Door de combinatie van duidelijke aanzichten, juiste tolerances en correcte toepassing van normen wordt de kans op fouten geminimaliseerd en de kwaliteit van het eindproduct verhoogd. Een goede tekening biedt niet alleen maat en vorm, maar ook instructies voor installatie en afwerking, wat essentieel is voor een waterdichte en esthetisch verantwoorde kozijnmontage.
