In tegenstelling tot de ons omringende landen wordt het houten kozijn in Nederland traditiegetrouw al in de ruwbouwfase geplaatst (inmetselkozijn). Deze praktijk is te verklaren uit onze historie van houtbouw. De kozijnen hadden hierin een dragende functie, waardoor ze als eerste werden geplaatst. Toen we een baksteencultuur werden, bleef dit principe vreemd genoeg gehandhaafd. In de jaren vijftig nam de betonlatei de dragende functie over. Dit gaf de mogelijkheid eerst te bouwen en de kozijnen pas in een later stadium toe te voegen. Deze zogenaamde montagekozijnen worden pas in de eindfase gemonteerd, tegen een stelkozijn dat verankerd is aan het binnenspouwblad. Het belangrijkste voordeel hiervan is dat er door de late plaatsing minder kans is op beschadigingen.
Tijdens de bouwperiode is zichtbaar van welk kozijn (inmetsel of montage) sprake is, na de oplevering voor de leek niet meer. Vanwege de thermische werking moet het buitenspouwblad vrij kunnen blijven werken. (bij metselwerk bij voorkeur voorkant kozijn minimaal 1 cm naar binnen, i.v.m. Wordt een gestapelde metselwerkwand verticaal belast, dan lopen de druklijnen nagenoeg verticaal. Bovendorpel kozijn bij voorkeur breder maken en voorzien van waterhol i.v.m. Door de wind loopt het regenwater niet recht naar beneden, maar wordt in de richting van de hoeken gedrukt. Hebben onderdorpels en waterslag vrij vlak liggende delen, dan wordt het water in de hoek gedreven.

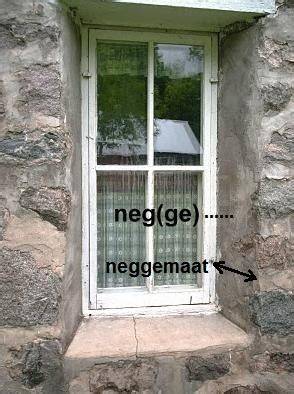

Wat is negge en waarom is dit belangrijk voor de gevelbewerking?

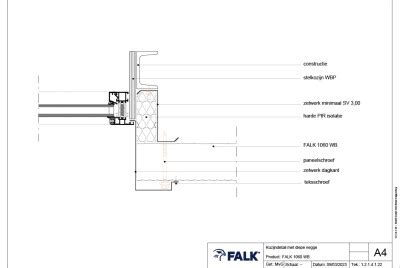

noot ! De negge is een detail dat ieder huis heeft. Het is de afstand van de voorkant van de buitenmuur tot de voorkant van een kozijn. Het geeft aan hoe diep een kozijn in de gevel ligt. De negge bepaalt de dieptewerking en daarmee het karakter van de woning. Een grotere negge creëert meer diepte en een andere uitstraling, terwijl oudere woningen vaak kleinere negges hebben doordat spouwmuren minder gangbaar waren.
Luchtdichte aansluiting: binnen- en stelkozijn
Een goede bouwkundige aansluiting bij kozijnen voldoet aan de eisen van lucht- en waterdichtheid en duurzaamheid. John Dame, senior adviseur en teamleider Kiwa BDA Dak- en Geveladvies, legt uit hoe je dat aanpakt. Een luchtdichte aansluiting van de kozijnen is belangrijk met het oog op de totale luchtdichtheid van gebouwen. Er gelden hoge eisen vanwege EPC en BREEAM, en in de toekomst BENG. De luchtdichtheid van de aansluiting tussen kozijn en stelkozijn moet je aan de binnenzijde realiseren, bij voorkeur door middel van een kitvoeg op rugvulling. Een alternatief is de aansluiting afdichten met een elastisch PUR-schuim en een kitvoeg aan de binnenzijde. Het voordeel hiervan is een verbetering van de warmteweerstand. Het nadeel is dat je hierdoor de ventilatie van het stelkozijn beperkt en dat er vochttransport plaatsvindt via het PUR-schuim, waardoor het risico op lekkage toeneemt. Deze afdichting heeft niet de voorkeur.
De binnendichting is aan de onderzijde niet ver genoeg doorgezet. Bij de zijaansluiting is de binnendichting niet tussen kozijn en stelkozijn aangebracht en dus niet functioneel. De luchtdichte aansluiting tussen stelkozijn en binnenblad moet je realiseren met een kitvoeg op rugvulling of voldoende gecomprimeerd geïmpregneerd afdichtingsband of een elastisch PUR-schuim. Het afplakken van stelkozijnen op het binnenblad is uit oogpunt van luchtdichtheid in de praktijk niet voldoende. Sowieso is het zeer risicovol om de onderregel van het stelkozijn af te plakken op het binnenblad. Bij onvoldoende waterdichte stelkozijnen (verbindingen) wordt vocht opgesloten en ontstaat op termijn houtrot. Stelkozijnen moet je wel aan de boven- en zijaansluitingen op het binnenblad afplakken, maar dan uit oogpunt van waterdichtheid.
Waterbelasting en dubbele afdichting
Aluminium en kunststof kozijnen sluiten meestal aan op het stelkozijn met een rubber profiel. Afhankelijk van de detaillering, neggediepte, oriëntatie en hoogte van het gebouw, worden deze aansluitingen meer of minder zwaar met water belast. Er moet van uit worden gegaan dat de aanslag van het kozijn op het stelkozijn niet waterdicht is. De hoeveelheid water in de aansluiting is afhankelijk van de kwaliteit van monteren en de kwaliteit van de binnendichting. Bij een onvoldoende luchtdichte binnendichting treedt er drukverschil op tussen de buitendichting en de bouwkundige aansluiting, waardoor water gemakkelijker kan binnendringen.
Bij kozijnaansluitingen wordt nog te vaak een enkele afdichting toegepast. Een klein defect in deze afdichting kan al leiden tot een luchtstroom naar binnen bij drukverschil over de gevel, water langs de gevel kan worden meegezogen, en tochtklachten ontstaan. Een tweevoudige afdichting is daarom veel beter. Het principe is dat over de buitendichting geen luchtdrukverschil aanwezig is door de ruimte tussen de beide dichtingen in verbinding te stellen met de buitenlucht. Dit bereik je door de buitendichting te onderbreken op een positie waar waterintreding minimaal is. Het advies is om het buitenafdichtingsrubber bij de stijlen (onderzijde) over 15 mm te onderbreken.
Bij een defecte buitendichting stroomt er minder water door de ruimte als gevolg van deze drukvereffening. De binnendichting moet lucht- en waterdicht zijn en de constructie duurzaam bestand tegen vochtbelasting. Voor een binnendichting zijn afdichtingsbanden niet geschikt; ze werken als spons en kunnen in hoeken rondlopen of onderbrekingen door bevestigingsankers krijgen. Een binnendichting moet je daarom uitvoeren met kit op een rugvulling.
Eisen en duurzaamheid van stelkozijnen
Het Besluit bouwwerken leefomgeving eist waterdichtheid van uitwendige scheidingsconstructies volgens NEN 2778:2015. In NEN-EN 1027:2016 wordt aangegeven dat onderdelen die niet ontworpen zijn om nat te worden, niet nat mogen worden. Bouwkundige aansluitingen moeten worden ontworpen volgens NEN 2778 en NEN-EN 1027. Concreet betekent dit dat stelkozijnen bestand moeten zijn tegen waterbelasting en geen degradatie mogen ondervinden. Het stelkozijn is niet duurzaam tegen vochtbelasting en verbindingen moeten waterdicht zijn. Er moet een lucht- en waterdichte afdichting aanwezig zijn tussen stelkozijn en binnenblad met voldoende ruimte tussen kozijn en stelkozijn.
Duurzaamheid en materialen
Qua duurzaamheid gelden eisen volgens NEN 2778: kunststof stelkozijnen of houten stelkozijnen die voldoende verduurzaamd en waterdicht zijn. Bij houten stelkozijnen kan ook een onderregel zijn ingeplakt met butyltape, waarop EPDM of een vloeibaar rubbersysteem is aangebracht, met de voorwaarde dat water onder de tape niet kan komen. Een combinatie van de genoemde punten behoort tot de mogelijkheden. Kozijnen zonder stelkozijnen bestaan, soms gemonteerd op het binnenblad met een flens. Deze voldoen niet aan de duurzaamheidseisen volgens NEN 2778.
Toetsing en praktijk
Voor de test moet worden beoordeeld of de bouwkundige aansluiting, het stelkozijn, zodanig is ontworpen dat er water mag komen en of dit naar buiten kan worden afgevoerd. In veel gevallen moet het kozijn na de test worden gedemonteerd als vocht is vastgesteld. Er zijn echter op termijn risico’s op degradatie. In-situ-testen kunnen uitgevoerd worden door BDA Geveladvies, waardoor kosten beperkt blijven.
Plaatsingsprincipes en details
11.6.3 Spouwlatten: bij de aansluiting op spouwmuren kan gebruik worden gemaakt van spouwlatten die luchtdicht moeten worden uitgevoerd. Minimale afmetingen: 27 x 44 mm voor houten binnenspouwblad, 38 mm voor andere materialen, en een minimale oplegmaat van 25 mm. Spouwlatten worden meestal gelijmd en bevestigd met nagels of nieten. Verankering gebeurt rondom met hoekankers tegen het bouwkundig kader. Hoekankers moeten corrosiewerend zijn en geplaatst worden tegen de binnenzijde van de thermische spouwisolatie, max. 700 mm uit elkaar. Rekwerken dienen als één geheel tegen het kozijn bevestigd te worden.
11.7 Dichtingen, luchtdicht en waterdicht: zorg voor continuïteit van de luchtdichting tussen spouwlat en bouwkundig kader. Ruimte tussen kozijn en stelkozijn dient voldoende te zijn voor afdichtingswerk. Waterdichting moet dakpansgewijs overlappen en minimaal 150 mm hoog tegen het binnenblad uitstijken. Aan de onderzijde van een raamkozijn met waterslag moet een waterwerende laag in de spouw van minimaal 100 mm hoog aanwezig zijn. De zijaansluiting vereist een waterwerende laag van minimaal 80 mm breed in de spouw. Voor ronde kozijnen geldt een waterdichte afwerking aan bovenzijde en onderzijde met specifieke overlays, inclusief 15 mm-luikruimte. De koppelingen tussen twee kozijnen moeten voorzien zijn van een koppellat die ingelaten wordt in een sponning en voorzien is van waterdicht buitenzijde en luchtdichte binnenzijde.
Na positionering en verankering aan het bouwkundig kader moeten de afzonderlijke kozijnen op ten minste twee plaatsen aan elkaar bevestigd worden, met rekening houdend met krimp- en zwelgedrag en voldoende vrije ruimte. Verticaal gekoppelde kozijnen vereisen verankering aan een achterliggende constructie bij overschrijding van de breedtes, zoals voorgeschreven in de ontwerpdocumentatie.
Praktische samenvatting
- Negge-diepte beïnvloedt geveldefinitie en de gewenste dieptewerking van het kozijn.
- Montagekozijnen ontstaan in eindfase en verlagen kans op beschadigingen tijdens bouw.
- Dubbele afdichting (buitendichting en binnendichting) is essentieel voor waterdichtheid en luchtdichtheid.
- Spouwlatten en hoekankers vormen de statische schakel tussen kozijn en bouwkundig kader.
- Dichtingen vereisen kitvoeg op rugvulling of hoogwaardige geïmpregneerde afdichtingsband; binnendichtingen horen niet te sponsen.
- Testen, CE-markering en naleving van NEN-2778 en NEN-EN 1027/12207/12208 bepalen de adequaatheid van de aansluiting.
Tabel: kernpunten per type aansluiting
| Aansluiting | Belangrijkste eis | Voordeel | Nadeel |
|---|---|---|---|
| Inmetselkozijn | Spouwlatten als overgang, luchtdicht | Standaard voor dragende wandoplossingen | Kans op afdruk- en krimpmomenten bij later gemonteerd stilstaande delen |
| Stelkozijn (montage) | Waterdichte en luchtdichte binnen- en buitenafdichtingen | Betere controle op waterdichtheid en isolatie | Complexiteit van afdichtingslagen en onderhoud |
Beoordeelde normen en aanbevelingen
Zie literatuurverwijzingen zoals J.G. Dame over lekkage door verkeerde aansluiting, en de normen NEN 2778:2015, NEN-EN 1027:2016, NEN-EN 12207/12208 voor waterdicht- en luchtdichtheidsklassen. Advies is om in-situ-testen uit te voeren en de bouwkundige aansluiting altijd correct te ontwerpen volgens bovenstaande voorwaarden.
