Kozijnaansluitingen spelen een cruciale rol in de prestaties van een woning. Of je nu bezig bent met een renovatie of een nieuwbouwproject, de manier waarop een kozijn wordt aangesloten op de gevel bepaalt niet alleen de uitstraling, maar ook de isolatie, luchtdichtheid en duurzaamheid van het geheel. Een kozijnaansluiting is de overgang tussen het kozijn en de gevel. Het gaat hier om de manier waarop het kozijn in de muur wordt geplaatst en hoe de randen worden afgewerkt. Dit detail lijkt klein, maar heeft grote gevolgen voor comfort en energiegebruik. Een slechte aansluiting kan leiden tot tocht, koudebruggen of vochtproblemen. Bij een woning is het gevelvlak doorgaans goed geïsoleerd, maar juist bij de aansluitdetails ontstaan vaak de meeste warmteverliezen. Het is vergelijkbaar met een winterjas: de jas zelf kan nog zo dik zijn, als de rits of naden openstaan, verlies je warmte. Zo werkt het ook bij kozijnen.
Aansluittypes en wanneer welke optie te verkiezen
1. De kalksponning is een traditionele aansluiting waarbij het kozijn verdiept in een U-vormige uitsparing in de muur wordt geplaatst. 2. Bij renovaties is vaak niet wenselijk om de hele gevel te vernieuwen. De renovatiesponning, ook wel renovatieprofiel genoemd, is dan een slimme oplossing. 3. Bij een vlakke aansluiting wordt het kozijn gelijk met de gevel geplaatst, zonder sponning. 4. De spouwlat creëert een luchtspouw tussen kozijn en gevel. De keuze voor een aansluiting hangt sterk af van het type project en de gewenste afwerking. Voor nieuwbouw is kalksponning of spouwlat vaak de beste optie, omdat er veel vrijheid is in ontwerp en isolatie. Bij renovatieprojecten wordt meestal gekozen voor de renovatiesponning, omdat deze aansluit op het bestaande gevelbeeld zonder ingrijpende sloopwerkzaamheden. In de praktijk zien we dat aansluitdetails vaak onderschat worden.

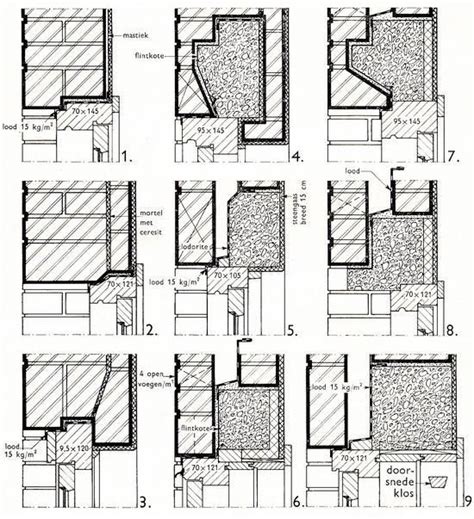

Kozijnaansluitingen blijven geen opsomming; ze bepalen comfort, energiezuinigheid en uitstraling. Benieuwd welke aansluiting het beste bij jouw project past? In tegenstelling tot de ons omringende landen wordt het houten kozijn in Nederland traditiegetrouw al in de ruwbouwfase geplaatst (inmetselkozijn). Deze praktijk is te verklaren uit onze historie van houtbouw. De kozijnen hadden hierin een dragende functie, waardoor ze als eerste werden geplaatst. Toen we een baksteencultuur werden, bleef dit principe vreemd genoeg gehandhaafd. In de jaren vijftig nam de betonlatei de dragende functie over. Dit gaf de mogelijkheid eerst te bouwen en de kozijnen pas in een later stadium toe te voegen. Deze zogenaamde montagekozijnen worden pas in de eindfase gemonteerd, tegen een stelkozijn dat verankerd is aan het binnenspouwblad. Het belangrijkste voordeel hiervan is dat er door de late plaatsing minder kans is op beschadigingen.
Tijdens de bouwperiode is zichtbaar van welk kozijn (inmetsel of montage) sprake is, na de oplevering voor de leek niet meer. Vanwege de thermische werking moet het buitenspouwblad vrij kunnen blijven werken. Bij metselwerk geldt dat het buitenspouwblad minimaal 1 cm naar binnen ligt voor ruimte aan water en luchtdichtheid. Bovendorpel kozijn: maak deze bij voorkeur breder en voorzien van een waterhol in verband met waterlopen langs hoeken. Onderdorpels en waterslag dienen vlak liggende delen vrij te houden zodat water in de hoek wordt verdrongen. Een noot uit O.D.S. Bouwkundig detailleren voor tekenaar en ontwerper (07-01-2019) benadrukt het belang van nauwkeurige detaillering bij maatwerkkozijnen.
Kozijn details en randdetails

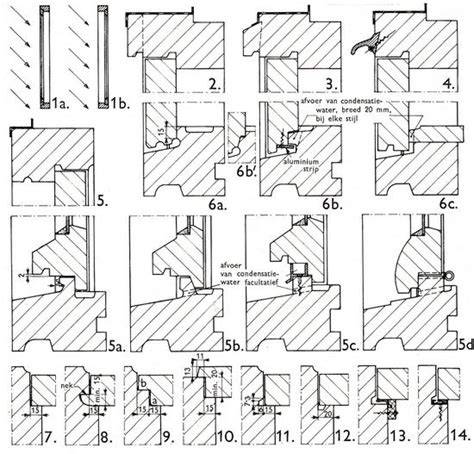

Bij houten kozijnen zijn randdetails zoals kalksponning en renovatiesponning gangbaar. Kunststof kozijnen leveren wij doorgaans met een aanslag profiel als afwerking aan de zijkant. In de materiaalkeuze en detaillering zit het verschil in water- en luchtdichtheid. De kozijn details geven weer welke sponningen technisch gezien er in het kozijn zitten. De binnendetails zijn interessant als je wil weten hoe het aanzicht van het kozijn is bij ramen en/of deuren, en ook de werktekening blijft globaal.
ToeleveringOnline.nl biedt details voor zowel houten als kunststof kozijnen, waaronder Accoya gevelkozijnen, Mahonie gevelkozijnen en Gealan S9000NL kunststof kozijnen. Bij het configureren van maatwerk kozijnen kun je de werktekening inzien en downloaden om de afmetingen en sponningen vast te leggen.
Plaatsing en detaillering in de bouw
Bij het plaatsen van houten kozijnen in steens muren is nauwkeurige detaillering essentieel voor een duurzame en functionele constructie. Een veelgebruikte methode tegenwoordig is het verkleinen van het kozijn aan de zijkanten en bovenkant met ongeveer 5 mm ten opzichte van de opening in de muur. Dit maakt het mogelijk om zwelband en kit toe te passen voor een water- en luchtdichte aansluiting. Aan de onderzijde wordt doorgaans DPC-folie gebruikt. Voor de raamprofielen wordt aangeraden duurzaamheidsklasse 1 hout; Iroko is een geschikte houtsoort vanwege de bewerkbaarheid, maar machinale bewerking vereist afzuiging vanwege stof- en fijn zaagselproductie.
Algemene uitgangspunten voor kozijnaansluitingen beschrijven traditionele aansluitingen op een stenen binnenblad met isolatie in de spouw. BRL 0801 paragraaf 6.1 bepaalt dat de timmerfabrikant in concept III en IV verantwoordelijkheid draagt voor ontwerp en montage. Toepassingsklassen voor houten gevelelementen geven de mate van blootstelling en belasting van het buitenklimaat aan; hogere blootstelling vereist zwaardere materialen en verlijming.
Inmetsel- en stelkozijnen: constructieve principes

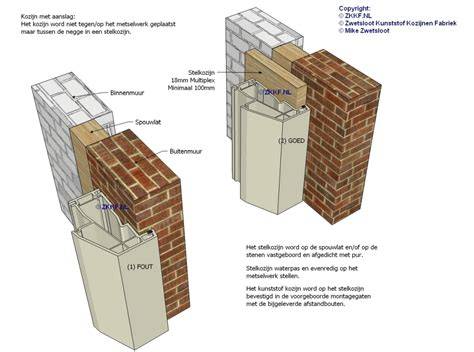

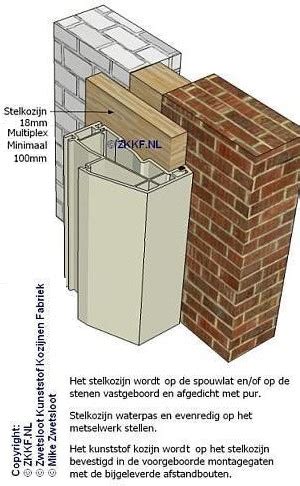

Inmetselkozijnen gebruiken spouwlatten als overgangselement tussen kozijn en bouwkundig kader; prefab betonnen wanden vereisen dezelfde aanpak met aangepaste profielen. Stelkozijnen vormen een overgang tussen kozijn en bouwkundig kader, waarbij de waterdichtingsring aan de buiten- en binnenzijde nauwkeurig moet zijn. De aansluiting op stelkozijn dient zorgvuldig te gebeuren met lange houders en waterdichtingsprofielen. Rekwerken dienen als één geheel tegen het kozijn te worden bevestigd, rekening houdend met het zwaartepunt van het gevelelement (glaslijn).
Kozijn en spouwlatten moeten luchtdicht worden aangesloten. De minimale afmetingen van spouwlatten zijn 27 x 44 mm tegen houten binnenspouwblad en 38 mm tegen andere materialen, met een oplegmaat van minimaal 25 mm. De spouwlatten worden doorgaans gelijmd en bevestigd met draadnagels of nieten, meestal twee keer de dikte van de lat. Verankering gebeurt met hoekankers aan de binnenzijde van de thermische spouwisolatie, met een h.o.h.-afstand van maximaal 700 mm.
Dichtingen, lucht en water
Een luchtdichte aansluiting tussen kozijn en bouwkundig kader op de warme zijde is essentieel; de afdichting dient ononderbroken en in één vlak te zijn. Bij renovatie en nieuwbouw geldt: gebruik rook- en winddichte daksniveau-afdichtingen en vermijd capillaire naden. Waterdichting vereist lagen die dakpan-gewijs overlappen; de bovenzijde van de spouwlat/stelkozijn en de bovendorpel beschermen tegen water. De waterdichte laag moet minimaal 150 mm tegen het binnenblad en minimaal 100 mm overlappen aan weerszijden. Waterafvoer naar buiten en voldoende beluchting rondom het stelkozijn zorgen dat vocht problemen beperkt blijven.
Afdichtingsstrategie: enkelvoudige vs. dubbele afdichting
Een veelvoorkomende fout is het toepassen van slechts één afdichting. Een tweevoudige afdichting voorkomt waterinfiltratie bij drukverschil en tocht; de ruimte tussen buitendichting en binnendichting wordt in verbinding met buitenlucht gebracht, zodat water beter kan verdampen en afvoeren. Bij stijlen wordt aangeraden de buitendichting onderbreken op 15 mm om waterinslag te beperken. De binnendichting moet altijd lucht- en waterdicht zijn en bestand tegen vochtbelasting. Afdichtingsbanden alleen zijn ongeschikt voor binnendichtingen; gebruik kit op rugvulling voor een duurzame afdichting.
Renovatie en regelgeving
Renovatie vergt specifieke aandacht: deelvervanging van kozijnen valt buiten dit katern. Asbestrisico's bij sloopwerkzaamheden dienen veilig te worden geïnventariseerd. Voor renovatie geldt een afwijkende regelgeving ten opzichte van nieuwbouw. Bij toepassing van kunststof stelkozijnen en houten stelkozijnen die duurzaam zijn vervaardigd, blijven de verbindingen water- en luchtdicht binnen de gestelde normen (NEN 2778, NEN-EN 1027). CE-markering en bouwfysische testen moeten aantoonbaar voldoen aan de normen en praktijkvoorbeelden bieden.
Beoordeling en documenten op de bouwplaats
De tekeningen 11.B1 en 11.B2 (kozijnen met spouwlatten of stelkozijnen) en 11.B3 geven hoofdprincipes en toepassingsklassen weer. Werktekeningen tonen afmetingen en sponningen globaal. Voor de koppeling van kozijnen > 15 m² dienen stijlen en dorpels aan het bouwkundig kader te worden bevestigd; bij verticale koppeling moet rekening worden gehouden met horizontale en/of verticale dilataties. Het ontwerp van de aansluitdetails moet zorgen voor mogelijkheid tot beweging en voldoende vrije ruimte voor krimp en zwel. De montage dient volgens de tekeningen te gebeuren en moet gevoelig zijn voor wind- en waterbelasting en onderhoud.
Samenvatting van bouwkundige principes
Een goede bouwkundige aansluiting bij kozijnen voldoet aan lucht- en waterdichtheid en duurzaamheid. De aannemer kan dit realiseren door: geschikte materiaalkeuze; tijdige en duidelijke afspraken met partners op de bouwplaats; en toepassing van bouwfysische principes in het project. Duidelijke tekeningen en werktekeningen vormen het geëigende middel om de aansluitdetails vast te leggen en tijdig op de bouwplaats aanwezig te hebben. De montage dient te gebeuren volgens deze tekeningen.
Praktische aanbevelingen voor jouw project
- Beoordeel of kalksponning, renovatiesponning, vlakke aansluiting of spouwlat het meest geschikt is voor jouw nieuwbouw of renovatie.
- Kies duurzame houtsoorten en onderhoudsvriendelijke materialen voor de stelkozijnen en onderdorpels.
- Plan voldoende ruimte voor waterafvoer, beluchting en eventuele vochtbelasting bij de installatie.
- Implementeer een tweevoudige afdichting op binnen- en buitenzijde om tocht en lekkage te voorkomen.
- Werk altijd met duidelijke werktekeningen en laat de montage uitvoeren volgens deze tekeningen en BRL/NEN-normen.
Data en afmetingen op een rij
- Spouwlatten: 27 x 44 mm (tegen houten binnenspouwblad) of 38 mm (tegen andere materialen); oplegmaat minimaal 25 mm.
- Arbeidszaamheid: alle verbindingspunten luchtdicht en waterdicht; nagels 300 mm uit elkaar; nieten 200 mm uit elkaar.
- Bevestiging: hoekankers met h.o.h. maximaal 700 mm; bij schuifpuien gewicht maal 2 voor hoekanker; rekwerken als één geheel.
- Afdichtingen: binnendichtingen met kit op rugvulling; buitendichtingen met onderbreking 15 mm op stijlen; tweevoudige afdichting aanbevolen.
- Waterdichting: overlappende lagen, minimaal 150 mm hoog tegen binnenblad; waterwerende lagen met 100 mm overlap op buitenzijde.
