In dit artikel worden de belangrijkste bouwkundige principes en detailafspraken samengebracht voor de aansluiting van kozijnen op metselwerk en gevelvlakken. De tekst bouwt voort op traditionele kozijnaansluitingen op een stenen binnenblad met isolatie in de spouw en plaatst nadruk op de vereisten uit BRL 0801, paragraaf 6.1, waarbij de timmerfabrikant in concept III en IV verantwoordelijk is voor ontwerp en montage.
Algemeen en toepassingsklassen
De toepassingsklassen voor houten gevelelementen geven de mate van blootstelling / belasting van het buitenklimaat aan. Aan houten gevelelementen met een hoge blootstelling/belasting worden hogere eisen gesteld ten aanzien van de gebruikte materialen zoals houtsoort en verlijming. Bij verbindingen vanaf 50 mm boven het watergedragen vlak (bijvoorbeeld maaiveld) mogen de onderdorpels in hout uit duurzaamheidsklasse 1 en 2, evenals Oregon Pine en Sapeli, worden toegepast. Bergingskozijnen kunnen bovendien worden uitgevoerd met een metalen onderdorpel bevestigd aan de onderzijde van de stijlen.
Plaatsing in de bouw en dichtingen
Voor eisen en verantwoordelijkheden met betrekking tot aanlevering en plaatsing van kozijnen en toe te passen dichtingsmaterialen verwijst men naar de katern 40, 72, 73 en 81. In de bouwkundige aansluitingen mogen geen capillaire naden voorkomen. De vrije ruimte onder de onderdorpel moet ruim genoeg zijn voor schilderen en onderhoud; er moet onder de neus van de onderdorpel een vrije hoogte van 15 mm zijn. Een afschuining van de waterslag van ten minste 10° of een dorpel met verhoogde neus zorgt voor afwatering en vermindert vochtproblemen; scheluwte van kozijnen en stelkozijnen mag na plaatsing 0,5% van de kleinste afmeting zijn, mits toegankelijkheid gewaarborgd blijft volgens Bouwbesluit.
Inmetselkozijnen en prefab wanden
Bij inmetselkozijnen worden spouwlatten toegepast als overgangselement tussen kozijn en bouwkundig kader (tekening 11.B1.01). Bij prefab betonnen wanden geldt hetzelfde principe: spouwlatten als overgangselement, met geprofileerde omkanten van de kozijnen voor een juiste aansluiting. Voor niet-dragende houten binnenspouwbladen en houtskeletbouw zijn afwijkende details gebruikt zoals in serie 11.B2 weergegeven.
Stelkozijnen en detailafhandeling

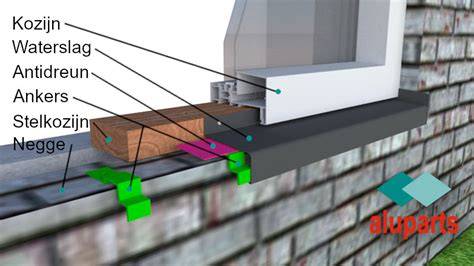

Stelkozijnen dienen als overgangslement tussen het kozijn en het bouwkundig kader. De belastingen op het kozijn moeten naar het bouwkundig kader worden overgebracht. Een duurzame waterdichting is vereist aan de aansluiting op stelkozijn en binnenblad, waarbij luchtdichting zoveel mogelijk in één vlak geplaatst wordt. De aansluiting moet worden aangepast aan de detaillering van glas en draaiende delen, waarbij per stijl/dorpel minimaal twee bevestigingspunten aan het stelkozijn wordt toegepast. Ondersteuning aan de bovendorpel gebiedt een juiste verankering en waterdichting.
Het kozijn wordt rondom verankerd aan het bouwkundig kader met hoekankers die corrosiewerend moeten zijn. De plaats van hoekankers is afhankelijk van de thermische isolatie en de hoogte van de constructie; h.o.h. (afstand center op center) mag maximaal 700 mm zijn. Voor schuifpuien geldt een extra berekening: gewicht maal twee bij bepaling van hoekankerplaats. Rekwerken naast, boven en onder het kozijn worden als één geheel tegen het kozijn aangebracht. Hoekankers en bevestigingsmiddelen worden door de constructeur vastgesteld.
Spouwlatten, verankering en aansluitingen
Spouwlatten worden doorgaans aan het kozijnhout gelijmd en bevestigd met draadnagels of nieten met een lengte van 2 x de dikte van de spouwlat. Nagels mogen maximaal 300 mm uit elkaar worden geplaatst; nieten maximaal 200 mm. De minimale afmetingen van de spouwlatten zijn 27 x 44 mm voor montage tegen een houten binnenspouwblad en 38 mm dik voor montage tegen andere binnenspouwbladen. De oplegmaat op het bouwkundig kader bedraagt minimaal 25 mm. De spouwlatten en hun onderlinge verbindingen moeten luchtdicht zijn, en de afwerking moet daarna als geheel worden gecoat.
Dichtingen, luchtdichting en waterdichting
Bij luchtdichting rondom de bouwkundige aansluiting is een ononderbroken, vlakke dichting noodzakelijk. Ruimte en materialen moeten afgestemd zijn op vervormingen. Waterdichting vereist waterdichte lagen met dakpansgewijze overlappen. De bovenzijde van de spouwlat/stelkozijn en de bovendorpel dienen beschermd te zijn tegen water. Waterafvoer naar buiten moet gegarandeerd zijn, en de waterwerende laag moet de binnen- en buitenzijde van het kozijn beschermen tegen vocht. Bij zijaansluitingen moet waterwerende laag minimaal 80 mm breed zijn, en de onderkant van de ronding moet voorzien zijn van een waterwerende laag. Om lekkage te voorkomen is het essentieel dat er geen capillaire advectie ontstaat tussen waterkerende lagen en isolatie.
NEN-normen en duurzaamheid
Voor renovatie geldt afwijkende regelgeving ten opzichte van nieuwbouw. De waterdichtheid en luchtdichtheid dienen conform NEN 2778 en NEN-EN 1027 te worden getoetst. De stelkozijnen en verbindingen moeten duurzaam zijn volgens NEN 2778; kunststof stelkozijnen zijn doorgaans duurzaam, houten stelkozijnen dienen voldoende verduurzaamd te zijn en waterdicht aan de verbindingen. Voor hsb-elementen geldt het uitgangspunt dat de aansluiting rondom het kozijn bepalend is voor de prestatie van de gevel. Bij het plaatsen van derden kozijnen wordt het HSB-detail afgestemd op positie en aansluiting van dat kozijn; prefabricage van kozijnen in de HSB-wand vereenvoudigt de coördinatie en vermindert communicatie- en levertijdenprobleem.
Luchtdichte aansluiting kozijn en stelkozijn
Een luchtdichte binnenafdichting bij de aansluiting tussen kozijn en stelkozijn is cruciaal voor de algehele luchtdichtheid van een gebouw. Een kitvoeg op rugvulling wordt aanbevolen; alternatief is elastisch PUR-schuim met een kitvoeg aan de binnenzijde, maar dit kan de ventilatie belemmeren en vochttransport verhogen. De binnendichting moet altijd luchtdicht en waterdicht zijn, en de ruimte tussen stelkozijn en binnenblad moet voldoende zijn om een functionele afdichting aan te brengen.
Verschillende muren en aansluitingen.
Renovatie en specialismen
Renovatie met (schoon) metselwerk vereist speciale aandacht voor de neggemaat van het nieuwe stelkozijn, die bij voorkeur kleiner of gelijk aan de oude neggemaat moet zijn. Bij renovatie met HSB-elementen kunnen we kozijnen prefab in de wand plaatsen, waardoor engineering, productie en levering via één partij verlopen en de kans op mismatches afneemt. Optioneel kunnen aluminium of kunststof kozijnen van derden in HSB-elementen geplaatst worden, mits de aansluitdetails voldoen aan eisen van lucht- en waterdichtheid en duurzaamheid.
Praktische aanbevelingen en tekeningen
De belangrijkste bouwfysische principes moeten effectief worden toegepast op project-gerelateerde situaties. Tekeningen met aansluitdetails dienen tijdig op de bouwplaats aanwezig te zijn en de montage dient overeenkomstig deze tekeningen uitgevoerd te worden. Een goede bouwkundige aansluiting vereist ruimte voor ankers, scharnieren en koppelingskokers, en de constructie moet voldoende draagkracht en stijfheid bezitten om belastingen volgens Eurocode te verwerken. Het ontwerp van de aansluitdetails moet opleveren dat de kozijnen onafhankelijk kunnen bewegen en voldoende vrije ruimte hebben om bewegingen op te vangen.
Samenvattend overzicht van kernpunten
- Druk- en luchtdichtheid: continue binnendichting langs binnenblad/stellijk en luchtdichte koppelingspunten.
- Waterdichting: dakpansgewijze overlappen, waterwerende lagen en voldoende overlap van alle lagen.
- Verankering en stabiliteit: hoekankers, rekwerken en draagkracht van het bouwkundig kader.
- Spouwlatten: luchtdichte aansluiting op het kozijn, met juiste afmetingen en spouwlatbevestiging.
- Renovatie: afstemming op bestaande elementen en mogelijke verbetering van prestaties zoals inbraak- en warmtedoorlaat.
