Het onderwerp betreft installatieregels voor kunststof 90° bochten in verwarmingsleidingen en dekvloeren, met aandacht voor akoestiek, doorstroming en veiligheid. Het droogbouwsysteem is geschikt voor verwarming met of zonder dekvloer. Wij adviseren geen grotere afstand dan 125 mm toe te passen. De platen kunnen gelegd worden met of zonder isolatie er onder. Houd daarbij rekening met ca 5 mm tussenruimte in de bochten. De in de warmtegeleiders aangebrachte breekpunten om de 100 mm zorgen voor een optimale aanpassing. De meanderende verwarmingsbuizen worden op (bij voorkeur) 12,5 cm afstand van elkaar gemonteerd. Bevestig na het leggen van de groep het andere uiteinde van de buis ook aan de verdeler en zet na het leggen van alle groepen en ontluchten van het systeem, alles op druk.
Materialen en uitgangspunten
Kunststof cv-leiding wordt veelvuldig toegepast vanwege flexibiliteit bij bochten en minder sloopwerk. De flexibele CV leiding is speciaal bedoeld voor het ronden van lastige bochten en biedt mogelijkheden die met traditionele leiding onmogelijk zouden zijn. De Loodgieter-Expert gebruikt erkende materialen en volgt bouwbesluitregels. De diameter van leidingen bedraagt doorgaans 15 mm voor cv-installaties; voor hoofdleidingen bij bepaalde opstellingen kan 22 mm voorkomen met passende aftakkingen via T-koppelingen. Bij een 90° fitting is het essentieel rekening te houden met voldoende ruimte en minimale weerstand.

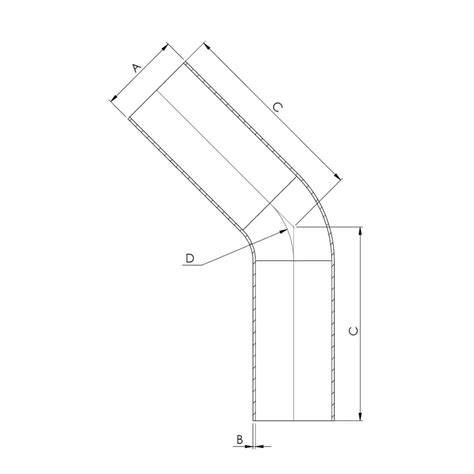

Bochten en hun toepassingen
- 45° bochten zorgen voor vloeiende richtingsveranderingen met minder drukverlies.
- 90° bochten bieden compacte haakse overgangen wanneer ruimte beperkt is.
- Reducterende bochten combineren twee diameters en zijn handig bij overgang van diameters.
Symmetrische bochten hebben aan beide zijden dezelfde diameter; reducerende bochten koppelen verschillende diameters. Voor cv-installaties zijn koper en roestvaststaal geschikt; kunststof bochten (PVC/CPVC) worden afhankelijk van medium en temperatuur toegepast.
Installatievoorschriften en praktijktips

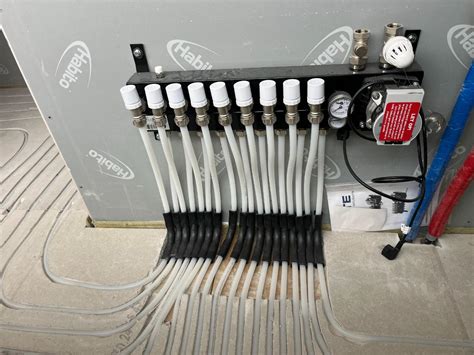

De vloerverwarming verdeler kan open of gesloten zijn afhankelijk van het systeem. Bij een warmtepompinstallatie is de verdeler meestal gesloten zonder circulatiepomp, terwijl bij cv-ketels vaak een open verdeler met menginrichting voorkomt. Het advies is om de verdeler op een logische, overzichtelijke plek te plaatsen zodat alle slang aanvoeren en retouren samenkomen.
Voor het op druk zetten en ontluchten van de groep is het belangrijk om na het leggen van alle groepen het systeem te ontluchten en op druk te zetten. Leg eventueel opnieuw een dampdichte laag (plastic folie) over de buizen om geluiddempend effect te geven. De leidingen moeten weggewerkt worden zodat geen zichtbare leidingen achterblijven in het interieur. Bij zandcement dekvloeren adviseren we dampdichte folie om opstijgend vocht te voorkomen. De regels omtrent dekvloer en vloerverwarming laten flexibele systemen toe om scheuren en spanningen te minimaliseren.
Expansie en expansievaten
Zorg voor een expansievat van voldoende inhoud in zowel de bron- als afgiftesysteem; vloeistof zet uit bij verwarming. De overstort moet binnen 1 meter van de warmtebron zitten. Bij open bronnen wordt een extra warmtewisselaar tussen de open bron en de verdamper van de warmtepomp aangeraden of zelfs verplicht gesteld door fabrikanten voor garantievoorwaarden. De ventielen en overdrukbeveiliging dienen correct te staan en open te blijven tijdens werking.
Filters en schoonmaak
Plaats filters nabij de warmtepomp aan zowel bron- als afgiftesysteem en spoel regelmatig. Filters schoonmaken: warmtepomp uit, afsluiters dicht, filter verwijderen en spoelen met schoon water; daarna afsluiters weer openen voordat de pomp weer start.
Kleine handelingen die een groot verschil maken
Bij toepassing van knelkoppelingen met messing fittingen, tape deze na montage strak af met teflontape en pas daarna dampdichte isolatie toe. Bij warmtepompinstallaties is een goede ontluchting essentieel; ventielen zowel bron- als afgiftezijde moeten openstaan. Laat de bodem- of open bron eerst ontluchten met rust, zodat glycol goed mengt en lucht zich ophoopt op het hoogste punt waar de ontluchter is gemonteerd. Een extra tip is om de pomp van de bron 2 tot 5 dagen voor de eerste start continu te laten draaien zodat het glycolmengsel goed door kan mengen en lucht eruit kan trekken.
Veiligheid en onderhoud
Vraag altijd om advies van een erkende installateur bij het plannen van CV-leidingen en vloerverwarming. Inspectie en onderhoud zijn cruciaal om lekkages en storingen te voorkomen. Een verkeerde combinatie van temperatuurverschillen en radaantal kan leiden tot geluidsproblemen en slijtage aan de leidingen. De juiste balans in flow en delta T voorkomt overbelasting van pompen en zorgt voor efficiënte verwarming door dekvloer en vloerverwarming.
Leer in 2 minuten vloerverwarming afpersen en controleren op lekkages!
Praktische franjes en veelgestelde vragen
- Wanneer kies ik voor 45° versus 90° bocht? Gebruik 45° voor vloeiende bochten en 90° wanneer er weinig ruimte is of haaks moet worden gedraaid.
- Wat is het verschil tussen symmetrische en reducerende bochten? Symmetrische bochten hebben dezelfde diameter aan beide kanten, reducerende bochten koppelen twee diameters.
- Welke materialen passen bij mijn installatie? Koper en RVS zijn geschikt voor cv; kunststof bochten voor sanitaire toepassingen afhankelijk van medium en temperatuur.
- Kun je bochtstukken zelf plaatsen? Ja, met bas gereedschap, maar zorg voor correcte diameter en ontbraming voor een lekvrije verbinding.
Meerlagenbuis als alternatief
De meerlagenbuis (PEX-alumina) biedt flexibiliteit en duurzaamheid en kan in muren of beton worden ingebouwd. Deze buis is veilig voor drinkwater en geschikt voor verwarmingsdoeleinden. Zowel pers- als steek-koppelingen zijn KIWA-gekeurd. De diameter hangt af van de maat van vloerverwarming en het gewenste gebied van verwarming.
Overige installatievoorwaarden
FloorComfort-noteert dat de ruimte vrij moet zijn van meubels en obstakels; de vloer moet vlak en schoon zijn. Radiatoren kunnen worden afgekoppeld en leidingen achtergebleven kunnen onder de vloer worden weggewerkt. Bij het frezen of boren kunnen lekkages ontstaan; FloorComfort biedt geen garantie op reparatie van dergelijke schade en plaatst de installatie in een bouwplaats-situatie met mogelijk uitzonderingen.
Samenvatting van praktische cijfers en regels
• Afstand tussen meanderende buizen: circa 12,5 cm
• Tussentijds tussenruimte in bochten: circa 5 mm
• Overstortafstand: binnen 1 meter van warmtebron
• Open verdeler bij warmtepomp (gebalanceerde systemen); gesloten verdeler bij lage aanvoer temperatuur
