Lewis zwaluwstaartplaten verwerking en montagehandleiding

Industrieel Flexibel en Demontabel IFD vloeren (bijv. LEWIS Zwaluwstaartplaten worden toegepast bij vloerdiktes vanaf 36 mm. Naast standaard (lichtgewicht) fijn grind beton is het ook mogelijk om de platen af te werken met andere typen mortels zoals bijvoorbeeld zand cement en gietvloermortels. Opneembare belasting in qk in kN/m2 (excl. Naast de meest bekende toepassing van de LEWIS Zwaluwstaartplaten op (bestaande) houten balklagen met een h.o.h. afstand van 400 tot 900 mm is het ook mogelijk om overspanningen met h.o.h. afstanden tot 2500 mm te realiseren. Het goed leggen van zwaluwstaartplaten is belangrijk voor een stevige en duurzame vloer. Doe je dit niet goed? Dan kun je te maken krijgen met scheuren, instabiliteit of slechte isolatie. Gelukkig kun je dit makkelijk voorkomen met de juiste aanpak. In dit kennisbankartikel leggen we uit hoe je zwaluwstaartplaten correct verwerkt voor toepassing bij: vloerverwarming; watervaste vloeren; geluidsisolerende vloeren.

Een goede voorbereiding voorkomt dat je tijdens het leggen nog aanpassingen moet doen. Let daarom voor je begint op de volgende punten:Sla de zwaluwplaten vlak en droog op, zodat ze niet vervormen of onnodig vuil worden.Zorg dat je voldoende werkruimte hebt om platen veilig te verplaatsen en op maat te maken.Leg alle benodigde materialen en gereedschappen klaar, zoals randstroken, bevestigingsmiddelen, een haakse slijper en beschermende handschoenen.Meet leidingdoorvoeren, afvoeren en andere sparingen vooraf nauwkeurig in.Maak vooraf duidelijke afspraken wanneer meerdere mensen tegelijk aan de vloer werken.

Hoe leg je zwaluwstaartplaten?

Controleer voordat je begint of de balklaag voldoende sterk is om de nieuwe vloer te dragen om vervorming te voorkomen. Houd daarbij rekening met het gewicht van de zwaluwstaartplaten, de natte mortel, de uiteindelijke vloerafwerking en de belasting tijdens het gebruik. Laat de constructie beoordelen wanneer je twijfelt over de draagkracht of staat van de balklaag.Let tijdens het leggen van zwaluwstaartplaten ook op je eigen veiligheid. Een zwaluwstaartplaat heeft, ondanks de geribde zijflenzen, vaak scherpe randen en hoeken. Draag daarom beschermende handschoenen en veiligheidsschoenen. Bepaal vóór het leggen welke vloeropbouw je nodig hebt. De benodigde vloerdikte hangt af van de toepassing en de hart-op-hartafstand van de balken.

In de tabel hieronder staan de richtlijnen voor verschillende toepassingen en afstanden. Overlappingen: houd bij het overlappen van de platen rekening met de lange zijden en kopse kanten zoals beschreven in de instructies. De kopse kanten overlappen door de platen om en om over een lengte van 50 tot 100 mm te klikken. Houd een vrije ruimte van circa 5 à 10 mm rondom het opgaande werk. Bij geluidsisolerende vloeren moeten geluidsisolerende randstroken van 20 mm dikte worden toegepast. Overlap aan lange zijden: schuif de onder- en bovenflenzen tot aan het eerste profiel over elkaar, zodat de werkende breedte circa 580 mm is. Overlap aan kopse kant: klik de platen om en om over 50-100 mm zodat een van de platen blauwe opdruk onder heeft en de andere opdruk boven.

Bevestiging per draagconstructie

Houten balklaag of vloerdelen: nieuwbouw nagel je de zwaluwstaartplaten op de overlappen in de bovenflens. Bij oude balken/vloerdelen nagel in de onderflens. Stalen balken: gebruik schietnagels, deuvels of popnagels. Betonbalken of gemetselde onderconstructies: leg de platen in cementspecie en belast ze tot de specie is uitgehard. Samenkrachtige hout-beton vloer: bevestig in elke onderflens een geharde schroefnagel ter hoogte van de balken, zodat de kop gelijk ligt met de bovenzijde van de plaat.

Mortel en afwerking: breng mortel aan op de zwaluwstaartplaten en zorg dat profielen goed gevuld zijn. Gebruik lichtgewicht fijn grind beton of gietvloermortel. Terrazzo vloeren dienen op vlak afgewerkt beton te worden gelegd. Voor krimpscheuren laat mortel geleidelijk drogen en dek af met polyethyleen folie totdat voldoende uitgehard is. Bij vloerverwarming mag een zwaluwstaartplaat nooit blijvend aan de onderconstructie worden bevestigd.

Een goede voorbereiding voorkomt dat je tijdens het leggen nog aanpassingen moet doen. Let op: de eerste rij platen verschijnt met de blauwe opdruk onder, de volgende rij met de opdruk boven; de volgende rij begint omgekeerd. De werkende breedte na overlap is circa 580 mm. Houd rekening met randstroken bij de randen en zorg voor voldoende ventilatie rondom de vloer.

Specifieke verwerkingen per uitvoering

LEWIS Zwaluwstaartplaten: veiligheid eerst; haaks over houten balklaag leggen; randstroken circa 10 mm vrijhouden; mortel per berekening: Vloerdikte - 8 = liters per m². Mortelsoorten: zandcement, lichtgewicht beton, gietvloermortel. Bij h.o.h-afstanden > 1200 mm (50 mm in vloer) of > 1000 mm (75 mm in vloer) onderstempelen. Draagvlak controleren bij overspanningen. Mortellir helpt als bekisting, na uitharding dient de plaat als wapening.

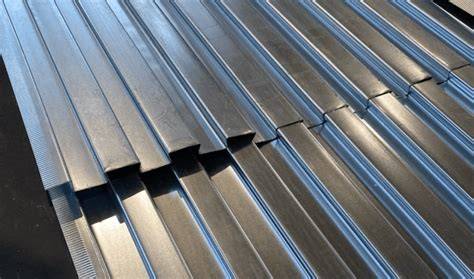

Ripstaal zwaluwstaartplaten: opslag droog; maat maken met haakse slijper; legvolgorde zoals beschreven; halfsteensverband mogelijk; overlappen door in elkaar klikken; eindeflenzen altijd op elkaar; geen nagging bij geluidsisolatie; bij vloer met vloerverwarming nooit vastmaken aan onderconstructie. Voor geluidsisolerende Ripstaal en voor vloerverwarming gebruik rails en morteldekking; laat de vloer minimaal 3 dagen drogen en dan belopen na ~1 week op ca. 80% eindsterkte.

Waterdichte en randafdichtingen

Voor waterdichte toepassingen en randaansluitingen: waterdichte verbindingen aan wand- en vloeraansluiten maken met kimband en afdichtpasta. Gebruik steenwol oplegstroken direct op balklaag; minimaal 10 mm ruimte rondom het opgaande werk; toplaagfoto's tonen de ideale uitvoering met randstroken.

Mortelvoorzieningen: de volgende mortelsoorten kunnen op de Ripstaal platen worden aangebracht: zandcement, beton, lichtgewicht beton en vloermortel. Drogen: 3 dagen licht betreden; na 1 week circa 80% eindsterkte. Laat de vloer geleidelijk drogen om krimpscheuren te voorkomen.

Overige aandachtspunten

• Houd vrije ruimte rondom het opgaande werk circa 10 mm.
• Voorkom contactbruggen met leidingen door isolatie.
• Vóór het leggen controleren of de balklaag sterk genoeg is.
• Bevestig alleen zoals voorgeschreven voor verschillende draagconstructies.
• Gebruik randstroken voor een suf en vrij werkvlak.
