De funderingsdoorvoer is bestemd voor het doorvoeren van invoerbochten in de fundering. In combinatie met de meterkastvloerplaat en invoerbochten wordt een gasbelemmerende doorgang gerealiseerd vanaf de buitengevel tot in de meterkast. De funderingsdoorvoer bestaat uit instort-set en afmontage-set.
Structuur en materiaal
De lengte van de standaard meegeleverde doorvoerbuizen zijn toereikend voor een funderingsbreedte tot maximaal 400 mm. De funderingdoorvoer is opgebouwd uit sterk, recyclebaar kunststof dat tegen vocht, grondbelasting en temperatuurwisselingen kan. Hierdoor blijft de vorm stabiel tijdens én na het storten van de fundering. De instort-set en afmontage-set zorgen samen voor een exact gepositioneerde en betrouwbare doorgang voor alle invoerbochten / doorvoerbochten. Dat maakt deze doorvoer geschikt voor elke fundering in de bouw.
Doordat het systeem is ontwikkeld volgens de eisen van nutsbedrijven, het Bouwbesluit, NEN 2768 en de IWUN-richtlijnen, sluit het altijd correct aan op de meterkastvloerplaat en bijpassende invoerbochten.
Optimalisatie van de installatie
Met deze funderingsdoorvoer leg je een solide basis voor een nette, storingsvrije aansluiting van nutsleidingen door de mantelbuizen (invoerbochten) die uiteindelijk door een meterkastvloerplaat je huis binnenkomen. De doorvoer leidt deze invoerbochten stabiel en volledig gas- en waterdicht door de fundering, waardoor de aansluiting door de netbeheerder soepel kan worden uitgevoerd. Combineer deze funderingsdoorvoer met meterkastvloerplaat (met of zonder gas) en meterkastvloerplaat Airseal voor een luchtdichte afwerking rondom de doorvoeren. Onze ruime keuze aan invoerbochten (met of zonder gasaansluiting) zorgt dat elke bouwproject gerealiseerd kan worden. Zo bouw je een duurzame en toekomstbestendige meterkast die voldoet aan alle geldende eisen.
Heb je vragen? Uw browser wordt niet meer ondersteund. Voor een optimale ervaring raden wij aan om de laatste versie van Microsoft Edge, Mozilla Firefox of Google Chrome te downloaden.
Montage en aansluiting

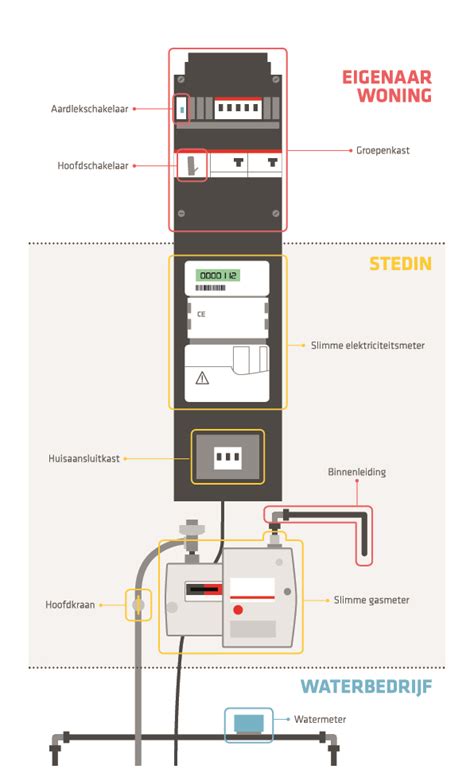

Bij het installeren van de leidingen in de meterkast, zijn de funderingsdoorvoer, de meterkastvloerplaten en de invoerbochten onlosmakelijk met elkaar verbonden. De uiteinden van de leidingen worden met behulp van de invoerbochten in de meterkastvloerplaten geplaatst, de funderingsdoorvoer zorgt voor een stevige bevestiging van deze uiteinden. Lees meer Op deze manier is het bij woningbouw mogelijk een gasbelemmerende doorvoer te realiseren van de buitengevel tot in de meterkast. DYKA heeft in samenwerking met netbeheerders funderingsdoorvoer ontwikkeld. Dit heeft geresulteerd in onder andere de PP instortset, een PP afmontageset en verschillende funderingsdoorvoer reserveonderdelen.
Plaats de instortset aan de wapening van de fundering, voordat de leidingen worden ingestort. Hierbij is het mogelijk om de elektriciteit zowel links als rechts aan te sluiten op de doorvoer. Op het aansluitblok staat de plek voor de buis aangegeven met een ‘E’. Bij deze instortset is de standaard breedte voor de buizen maximaal 400 mm. Wanneer deze maatvoering niet voldoende is, kunnen de buizen van deze funderingsdoorvoerset verwisseld worden met PVC buizen. Gebruik hiervoor buizen met diameters 90x3,2 mm bij gas en 70x1,5 mm voor kabels.
Voordelen en standaardisatie
Deze kant-en-klare funderingdoorvoer is er voor gemaakt om uniformiteit te creëren in de bouw. De funderingdoorvoer zorgt er voor dat doorvoerbochten op een goede stabiele manier doorgeleid worden door de fundering. Doordat deze doorvoer is ontwikkeld in samenwerking met de Nederlandse netbeheerders is het aansluiten van de invoerbochten en leidingen een stuk eenvoudiger geworden, of je dit nu zelf gaat aanleggen, of laat uitvoeren door de netbeheerder!
Een groot voordeel van de gestandaardiseerde doorvoeren is dat deze voldoen aan alle eisen van de nutsbedrijven en het bouwbesluit. De funderingsdoorvoer is in samenwerking met de netbeheerders ontwikkeld om de gasaansluiting bij woonhuizen en kleine bedrijven te optimaliseren. Gecombineerd met de meterkastvloerplaat en invoerbochten wordt een gasbelemmerende doorgang gerealiseerd vanaf de buitengevel tot in de meterkast. Tevens worden de diverse leidingsystemen (gas, elektra, cai en telefoon) zo na afmontage volledig geïntegreerd in de bouwkundige constructie.
Afbakening van afvoerleidingen en vorstbescherming
Aspecten van afvoerleidingen en funderingen: Bij de aanleg van afvoerleidingen onder funderingen is het cruciaal om de correcte afschot naar het gemeentelijk riool te waarborgen. Dit vereist nauwkeurige planning en metingen, zelfs als de bovenkant van de fundering op straatniveau ligt. Hoewel de vorstgrens in Nederland vaak rond de 1,5 meter ligt, is voor riolering diep genoeg aanleggen niet altijd noodzakelijk. Een diepte van 40 cm kan al volstaan, aangezien de temperatuur in een rioolbuis doorgaans stabieler is dan in de omringende grond.
Oplossingen voor afvoer en vorstbescherming: Indien er zorgen zijn over vorst, kan gekozen worden voor PE afvoerbuizen. Deze zijn bestand tegen temperaturen tot -30°C. Het is belangrijk om de riolering zo hoog mogelijk onder de funderingsplaat te plaatsen, mits er voldoende afschot is om zonder pomp te kunnen afwateren. Als dit niet mogelijk is, moet een alternatieve oplossing worden overwogen. Het is raadzaam om de buizen op minimaal 35 cm diepte te leggen.
PVC buizen: Technieken en verbindingen
PVC buizen en hulpstukken die gelijmd zijn, kunnen niet gedemonteerd worden zonder onherstelbare schade. Om een PVC buis recht af te zagen, kan gebruik worden gemaakt van een mal of door een lijn rondom de buis te tekenen. Voordat een PVC buis gelijmd kan worden, dient deze gereinigd en ontvet te worden. Hiervoor zijn speciale reinigers en ontvetters verkrijgbaar. Breng de reiniger aan op een doek en ga hiermee over de buis of het hulpstuk. Voor het verbinden van een gresbuis met een PVC buis zijn speciale PVC overgangsstukken (gres naar PVC) beschikbaar. Door een tokrolring om de gresbuis te schuiven en vervolgens het PVC overgangsstuk te verwarmen, ontstaat een waterdichte aansluiting. Door de verwarming krimpt de PVC mof om de tokrolring.
Gresbuizen hebben doorgaans een andere diameter dan PVC buizen. Na het afzagen van de buis op de juiste lengte en het ontbramen van het uiteinde, wordt de lijm snel en gelijkmatig op beide lijmvlakken aangebracht. Vervolgens worden de PVC buis en het hulpstuk verbonden en overtollige lijm verwijderd. Een rioolbuis moet wel gelucht en belucht worden; onvoldoende beluchting kan leiden tot onderdruk in de buis tijdens het doorspoelen. De diameter van een rioolbuis wordt bepaald door de hoeveelheid af te voeren water.
Netbeheerders Aanleg en Normering NEN-2768
Riolering plannen en toezichtputjes
Rioleringsplannen en toezichtputjes: Een ideale plaatsing is zodanig dat één toevoerbuis onderaan recht tegenover en op dezelfde hoogte als de afvoerbuis binnenkomt. Voor de aansluiting op de straatriolering, met name wanneer er een regenput aanwezig is, wordt geadviseerd om eerst een sifonput en daarna een keerklep te plaatsen. Indien er een kelder wordt voorzien, kan de aanleg van afvoerbuizen plaatsvinden nadat de ruwbouw gereed is. Bij bouw zonder kelder moeten de afvoerbuizen onder het betondek worden gelegd, op alle plaatsen waar in de toekomst voorzieningen gepland zijn. Een rioleringsplan specificeert doorgaans de exacte diepte en plaatsing van deze buizen. Het correct berekenen van de benodigde diepte van de buizen is essentieel en kan soms complex zijn. Het wordt aangeraden om hierbij hulp te zoeken van ervaren professionals.
Overwegingen voor maatwerk
Standaard is de funderingsdoorvoer geschikt voor funderingen met een breedte van 400 mm of smaller. Indien nodig kan deze worden ingekort. Voor maatwerkoplossingen die smaller zijn dan de standaardmaat, of voor bredere funderingen, geldt een meerprijs van € 10,00 inclusief BTW.
