De betondekking van een betonnen constructie is de afstand tussen de buitenkant van het beton (het oppervlak van het beton) tot het dichtstbijzijnde wapeningsstaal. (Eigenlijk zou het wapeningsdekking moeten heten.) Primair doel van de betondekking is vooral het staal van de wapening te vrijwaren van chloriden (en vocht en zuurstof) omdat anders het staal gaat roesten. Deze corrosie laat het staal zwellen waardoor het beton wordt weg gedrukt, er scheuren ontstaan en uiteindelijk het beton zijn functie verliest (opvangen van vooral trekkrachten in het beton).

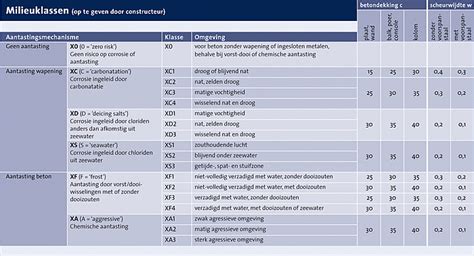

De minimale betondekking is afhankelijk van de eisen die aan het beton worden gesteld: milieuklasse (een chemisch agressiever milieu vereist een grotere dekking), sterkteklasse (kwaliteit van het beton) en duurzaamheid (levensduur). Een goede betondekking is circa 40-50 mm, afhankelijk van de situatie. Een tabel met milieuklasse (rijen in de tabel) en betondekking (kolommen in de tabel) bij verschillende sterkteklasses, uitgaande van 50 jaar ontwerplevensduur en bescherming tegen corrosie van het betonstaal; ook onder andere NEN-EN 1992-1-1 behandelt de betondekking (NEN).
Staafafstand en wapeningsnet
Overigens, de afstand tussen de staven betonstaal (staafafstand) is ook aan regels gebonden. Bijvoorbeeld de minimumafstand tussen twee wapeningsstaven moet groter of gelijk zijn aan (NEN-EN 1992): de diameter van de wapeningsstaaf, de grootste korrelafmeting van het toeslagmateriaal plus 5 mm, en 20 mm.
Metselwerkwapening in gevelmetselwerk
Wapening in gevelmetselwerk is onzichtbaar in het eindresultaat, maar soms onmisbaar voor het realiseren van bijzondere ontwerpen in gevelmetselwerk: metselwerkwapening. Er zijn veel verschillende soorten metselwerkwapening verkrijgbaar in de markt. Wanneer moet het gebruikt worden in de gevel? Waar mag het voor gebruikt worden en waar en hoe moet het toegepast worden?
Metselwerkwapening is onderdeel van de Eurocode voor metselwerk (NEN-EN 1996-1-1) en op basis van deze norm kan er wapening in metselwerk worden toegepast. In deze norm wordt gewapend metselwerk omschreven als ‘metselwerk waarin staven of netten zijn opgenomen in mortel of beton, zodat alle materialen samenwerken bij het weerstand bieden aan het effect van de belasting’. In het normblad is geen sprake van metselwerkwapening maar van lintvoegwapening, zijnde ‘wapeningsstaal dat is geprefabriceerd voor de toepassing in een lintvoeg’. De lintvoegwapening moet voldoen aan de NEN-EN 845-3 ‘Lintvoegwapening van staal’. Wanneer het metselwerk gewapend moet worden op basis van de NEN-EN 1996-1-1, moet deze dus voldoen aan de eisen in NEN-EN 845-3 en moet er een prestatieverklaring (DoP) op basis van dit normblad afgegeven worden door de producent van de metselwerkwapening.
Er zijn slechts een beperkt aantal producten in de markt verkrijgbaar die een prestatieverklaring hebben op basis van de NEN-EN 845-3. Producten die niet over een juiste prestatieverklaring overeenkomstig NEN-EN 845-3 beschikken, zijn niet geschikt voor het constructief wapenen van metselwerk. Daarnaast zijn standaard wapeningsstaven voor beton of spouwankers dus niet geschikt voor het wapenen van metselwerk. Indien er metselwerkwapening toegepast moet worden, dan dient deze toepassing onderbouwd te worden op basis van de diverse artikelen in de normbladen. In Nederland is het mogelijk om naast de verplichte CE-verklaring voor metselwerkwapening ook een KOMO-attest met productcertificaat te verkrijgen voor metselwerkwapening. Dit certificaat wordt dan afgegeven op basis van BRL 2120: ‘Nationale beoordelingsrichtlijn voor het KOMO®-attest-met-productcertificaat voor geprefabriceerde metselwerkwapening op basis van staal’.
Wanneer constructieve toepassing van metselwerkwapening vereist is, dient er altijd een berekening opgesteld te worden ter onderbouwing van het type wapening, de hoeveelheid en de positie van de wapening in de metselwerkgevel. Rekenregels voor toepassing van constructieve wapening zijn opgenomen in NEN-EN 1996-1-1. In BRL 2120 staat ook sprake van het toepassen van metselwerkwapening als praktische wapening. In artikel 7.3.3 “Praktische wapening” wordt onder meer gesteld dat geprefabriceerde metselwerkwapening op basis van staal ook, zonder noodzakelijk te zijn voor het bereiken van de vereiste constructieve veiligheid, kan worden toegepast voor het beperken van mogelijk optredende scheurvorming in wanden.
In NEN-EN 1996-2 zijn daaronder voorwaarden gekoppeld, bijvoorbeeld over het vergroten van de afstand tussen dilatatievoegen. Murfor® is een bekend type metselwerkwapening. Voor lintvoegwapening geldt in artikel 5.2.1 dat producten voor constructief gebruik bestaan uit gelast draad, met declaratie voor constructief gebruik en minimale draaddiameter van langsdraden van 3,0 mm.
In de praktijk wordt tegenwoordig ook metselwerkwapening voor constructieve toepassingen voorgeschreven die niet voldoen aan de eis in dit artikel, waardoor ze niet op basis van NEN-EN 1845-3 een DoP kunnen krijgen. Daarbij dient altijd gelet te worden op welke prestatieverklaring wordt afgegeven en waarop deze is gebaseerd. Voor niet-constructief gebruik geldt volgens NEN-EN 845-3 artikel 5.2.2 minimale draaddiameter van langsdraden 1,25 mm. De producent moet verwerkingsvoorschriften vastleggen, waaronder verankeringslengte (minimaal 200 mm) volgens BRL 2120 en NEN-EN 846-2.
Als metalen wapening wordt toegepast in gevelmetselwerk, dient dit per project te worden uitgewerkt en onderbouwd. Een voorgeschreven type metselwerkwapening kan niet zomaar vervangen worden door een ander type of materiaal. Bij vervanging is het essentieel om te controleren of de prestatieverklaring en de basis hiervan toereikend zijn. Desalniettemin kan ook een CE-markering aanwezig zijn op basis van een ETA-certificaat, maar dit zegt niet automatisch dat het voldoet aan NEN-EN 1996-1-1 lintvoegwapening.
Een belangrijk aandachtspunt bij waterdichte ondergrondse constructies, zoals kelderbouw, is een zorgvuldige opdrijfberekening. Bij schade aan kelders ligt de oorzaak zelden aan een verkeerde berekening, maar vaak aan een onderkend mechanisme in het ontwerp- of uitvoeringsstadium. De opdrijfberekening bepaalt de stabiliteit onder invloed van grondwater, met belastingen zoals het eigen gewicht van vloer en muren, de blijvende bovenbouwbelasting en de opwaartse belasting van het grondwater. Een voorbeeld toont hoe het evenwicht kan verschuiven en aanvullende maatregelen noodzakelijk worden.
Belangrijke technische aspecten van kelderconstructies omvatten afmetingen, wand- en vloergewicht, doorlopende belastingen, grondwaterstanden en de uitvoering van wapening. De waterdichtheid hangt af van betonkwaliteit, wapening en de dikte van de constructie. De dikte van de kelderwand en draagvloer, en de positie van de wapening moeten volgens normen zoals NBN EN 1992-3 en TV 250 worden berekend. Het studiebureau geeft ook de plaatsingsrichting van wapeningsnetten aan, om de waterdichtheid te optimaliseren. Een doordachte uitvoering van de bekisting en het voorkomen van cementslijting zijn cruciaal.
Hoe wordt beton gestort? | Doen Ze Dat Zo?
Hulpmiddelen voor bestelling van wapeningsmaterialen op Betonstaal.nl bieden rekentools zoals Bouwstaalmatten Calculator, Gewicht van Betonstaal, en formules voor het aantal supportliggers. Richtlijnen voor afstandhouders geven aan hoeveelheden per type en toepassing, met verschillende types kunststof en betonnen blokjes. Levering en kwaliteit volgen normen zoals Eurocode en KOMO/Kiwa, en bouwpakketten kunnen worden geleverd met 3D wapeningsontwerp, montageplan en labels.
Concreet: hoe pas je de regels toe?
1) Bepaal de milieuklasse, sterkteklasse en gewenste levensduur om de minimale betondekking te bepalen. 2) Bepaal de staafafstand volgens diameter, korrelgrootte van toeslagmateriaal en aanvullende eisen. 3) Kies de juiste wapeningswapening voor gevelmetselwerk volgens NEN-EN 1996-1-1 en NEN-EN 845-3, controleer DoP en CMK/CE-verklaringen. 4) Voor kelderconstructies: voer een opdrijfberekening uit en behandel grondwaterstanden en druksituaties. 5) Gebruik BRL 2120 en NEN-EN 1992-1-1/1992-3 bij verankeringslengtes en doorlegging van wapening in opleggingen. 6) Controleer of alternatieve materialen (bijv. koolstofvezels) geschikt zijn met aandacht voor materiaalgedrag en projectmatige onderbouwing. 7) Werk per project een berekening uit als metselwerkwapening constructief wordt toegepast, inclusief berekeningen conform Eurocodes.
Samenvatting van kernpunten
- Betondekking beschermt wapening tegen corrosie; 40-50 mm is ideaal in veel situaties.
- Staafafstand moet voldoen aan diameter, korrelgrootte en 20 mm minimumrule.
- Metselwerkwapening valt onder NEN-EN 1996-1-1 en NEN-EN 845-3; DoP en KOMO-attest zijn vaak vereist.
- Bij kelderbouw: cruciale opdrijfberekening en rekening houden met grondwaterstanden.
- Verankeringslengtes en doorlegging van wapening volgens BRL 2120 en NEN-EN 1992-1-1.
- Controleer of alternatief materiaal wel voldoet aan eisen en normatieve basis.
