Muurflens met terugslagklep: werking en installatie

Een terugslagklep plaatsen is een slimme en preventieve maatregel om terugstroming van rioolwater te voorkomen. Met het juiste materiaal, een beetje voorbereiding en nauwkeurig werken is deze klus goed uit te voeren. Een terugslagklep lijkt misschien een klein detail in het grotere geheel van je waterinstallatie, maar het is dé sleutel tot een betrouwbare drukverdeling en bescherming tegen veelvoorkomende ellende.

Wat is een terugslagklep en waarom is het essentieel?

Een terugslagklep, ook wel anti-retourklep of check valve genoemd, vormt een klein maar krachtig onderdeel van veel waterinstallaties. Deze klep zorgt ervoor dat water slechts in één richting door de leiding kan stromen. Een terugslagklep laat het medium maar in één richting door en sluit automatisch bij terugstroming, ter bescherming van pompen, meters en de installatie. Zodra de stroming dreigt om te keren, sluit de klep automatisch. Dit voorkomt dat er drukverlies optreedt als gevolg van terugstromend water.

Door het voorkomen van terugstroming bescherm je niet alleen de waterkwaliteit, maar blijft de druk in leidingen stabiel en voorspelbaar. Zonder terugslagklep kun je last krijgen van wisselende waterdruk, wat niet alleen vervelend is bij het douchen of de was doen, maar ook kan leiden tot lekkage. De terugslagklep beschermt jouw leidingnetwerk, het drinkwater en je apparaten tegen deze gevolgen.

De werking van een terugslagklep stap voor stap

Terugslagkleppen (check valves) zijn slim ontworpen: ze bevatten een klepje of veer dat sluit zodra het water achteruit dreigt te stromen. In de praktijk betekent dit dat iedere keer wanneer je boiler, wasmachine of douche water vraagt, de druk op peil blijft. Zo voorkomt een terugslagklep dat het hele systeem z’n druk verliest als er ergens een kraan openstaat of er onverhoopt een lekkage optreedt.

Een terugslagklep sluit af door tegendruk en zal beter afsluiten naarmate deze tegendruk hoger is. Wenst u een 100% afdichting, dan verdient een zachte afdichting - zoals EPDM, NBR, FKM (Viton) - de voorkeur. Of dit mogelijk is, hangt echter vooral af van de resistentie van de afdichting voor het medium en de procestemperatuur.

Veelgebruikte types terugslagkleppen en materialen

Niet iedere situatie vraagt om exact dezelfde terugslagklep. Techniek en materiaalkeuze spelen een grote rol bij het verkrijgen van optimale prestaties. Ze zijn gespecialiseerd in de productie van kogelterugslagkleppen, terugslagkleppen en terugslagkleppen, elk ontworpen om te voldoen aan specifieke industriële vereisten. Daarnaast zijn er veerbelaste terugslagkleppen die veel gebruikt worden om pompen te beschermen wanneer een tegengestelde stroming schadelijk kan zijn.

• BSP terugslagkleppen met schroefdraad - compact en ideaal voor krappe ruimtes.
• Kogelterugslagkleppen van roestvrij staal - duurzaam en corrosiebestendig voor ruwe omgevingen.
• Terugslagkleppen met flens - robuust, eenvoudige installatie en geschikt voor hoge drukken.

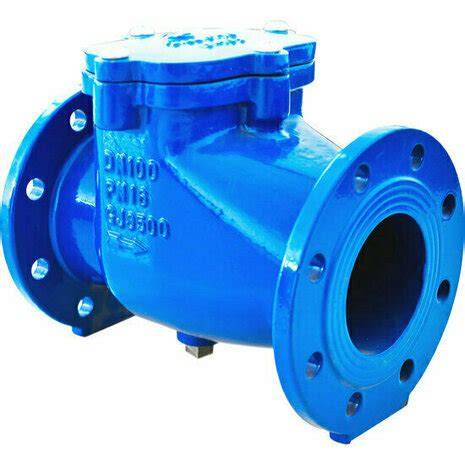

Een voorbeeldproduct is de nodulair gietijzer terugslagklep 357 DN100 flens PN16 EPDM (artikelnummer 357100) van fabrikant SFRC. Uitvoering: huis nodulair gietijzer (EN-GJS-400-15); aansluiting Flens; maat DN100; PN16. De pijl op de behuizing moet overeenkomen met de stroming van de waterleiding.

Waar plaats je de terugslagklep: installatiepositie en overwegingen

Een van de meest kritieke aspecten van de installatie van terugslagkleppen is de positie waarin ze worden geplaatst. De locatie en oriëntatie kunnen een belangrijke rol spelen in de efficiëntie en werking van de klep. Installeer terugslagkleppen in de juiste richting - Een van de meest gemaakte fouten tijdens de installatie van terugslagkleppen is het installeren ervan in de verkeerde richting. Let bij montage op de stromingsrichting (pijl op het huis).

Plaats de klep dicht bij de pomp - Het is essentieel om de terugslagklep zo dicht mogelijk bij de pomp te plaatsen. Dit kan terugstroming voorkomen en ervoor zorgen dat het systeem maximaal efficiënt werkt. Bovendien, als de klep ver van de pomp is geplaatst, kan de vloeistof er mogelijk niet doorheen stromen, waardoor ongewenste drukopbouw ontstaat, wat kan leiden tot lekken, schade aan de pomp en systeemstoringen.

Wat de installatiepositie van de terugslagklep betreft, kan deze daarom in twee gevallen worden verdeeld, ongeacht of deze voor of na de pomp wordt geïnstalleerd: het ene is het uiteinde van de verticale aanzuigleiding die aan de voorkant van de pomp is geïnstalleerd, ook wel de bodem genoemd ventiel. Het doel is om de pomp een keer te vullen zonder te pompen. De andere is achter de pomp geïnstalleerd. Deze installatiemethode wordt uitgevoerd met het vloeistofniveau boven de pomp, wat het gemakkelijk maakt om de pomp te starten en te stoppen zonder de uitlaatklep van de pomp te sluiten, vooral voor door de moeder bestuurde pompsystemen, om terugstroming te voorkomen.

De terugslagklep moet worden geïnstalleerd bij de pompuitlaat en voor de uitlaatregelklep om onderhoud aan de terugslagklep uit te voeren. De eerste uitlaat van een normale pomp is een zachte verbinding (schokdemper), dan een terugslagklep en dan een klepafsluiter (bijv. vlinderklep, schuifafsluiter, klepafsluiter, enz.).

Installatiestappen voor een muurflens met terugslagklep (stappenplan)

1. Stap 1. De werking van een terugslagklep valt of staat met een juiste plaatsing. De locatie moet goed bereikbaar blijven voor inspectie of onderhoud.
2. Stap 2. Voordat je begint, is het verstandig om al het benodigde materiaal voor de verschillende toepassingen klaar te leggen. Zo voorkom je vertragingen of onnodige fouten tijdens de montage.
3. Stap 3. Een droge passing is cruciaal om fouten tijdens het lijmen te voorkomen. Zaag een passend stuk uit de leiding waar je de klep wilt plaatsen. Controleer opnieuw of de klep in de juiste richting staat. De pijl op de behuizing moet overeenkomen met de stroming van de waterleiding.
4. Stap 4. Ben je tevreden over de droge passing? Dan kun je starten met de definitieve montage. Reinig eerst de contactvlakken van de buis en de klep met een geschikte PVC-reiniger. Breng daarna inwendig lijm aan op de binnenzijde van de mof en de buitenzijde van de buis. Duw de klep vervolgens stevig in de leiding, zonder te draaien. Let op: werk snel, want PVC-lijm droogt binnen enkele seconden.
5. Stap 5. Extra zekerheid! Laat na het plaatsen van de terugslagklep rustig wat water door het systeem stromen. Controleer of het water in de juiste kant vloeit en of de klep correct opent. Simuleer eventueel een terugstroming door water vanuit de andere kant in de buis te laten komen. De klep moet dan automatisch sluiten.

Met dit stappenplan kun je op een veilige manier een terugslagklep installeren. De locatie moet goed bereikbaar blijven voor inspectie of onderhoud.

Praktische tips en veelvoorkomende fouten

• Controleer altijd de pijlaanduiding op het huis; een verkeerde oriëntatie leidt tot drukval en slijtage.
• Zorg voor een droge passing; onjuiste passing veroorzaakt slechte lijmverbindingen.
• Gebruik geschikte afdichtingen (EPDM, NBR, FKM) afhankelijk van medium en temperatuur.
• Kies de juiste maat: is de klep te groot, dan zal deze slechts gedeeltelijk openen en mogelijk gaan klapperen; is de klep te klein, dan leidt dit tot hogere drukval.
• Plaats de klep waar deze goed bereikbaar is voor inspectie en onderhoud.

Waarom kiezen voor een kwalitatieve terugslagklep?

Zonder een degelijke terugslagklep in je systeem ben je overgeleverd aan onstabiele druk, risico op vervuiling en mogelijke schade aan apparaten. Door deze eenvoudige toevoeging beperk je storingen aan onder meer je cv-ketel, waterpomp en zelfs regenwaterrecuperatiesystemen. Energiezuinige installaties, zoals zonneboilers en warmtepompen, functioneren ook merkbaar beter dankzij een stabiele, niet wisselende waterdruk.

Of je nu een particulier bent of verantwoordelijk voor een bedrijfsgebouw; investeren in een hoogwaardige terugslagklep van een gerenommeerd merk zoals Grundfos, Viega of SFRC levert een zorgeloze werking van alle aangesloten systemen op. Bij stadsverwarming en andere toepassingen zijn veerbelaste terugslagkleppen van Noreva een voorbeeld van oplossingen met laag drukverlies en geschikt voor hoge drukken.

Voorbeelden uit de praktijk

Stel je voor: je doucht, de wasmachine draait, en iemand spoelt het toilet door. Zonder terugslagklep krijg je wisselende waterdruk en misschien zelfs bruin water door terugstroming. De terugslagklep beschermt jouw leidingnetwerk, het drinkwater en je apparaten tegen deze gevolgen.

Pacemaker-effect voorkomen: In flatgebouwen en bedrijven kan terugstroming leiden tot drukverlaging op lagere verdiepingen zodra er boven veel water wordt afgenomen. Installeer een terugslagklep om de richting van de waterstroom in de pomp te waarborgen en een goede werking van de pomp te garanderen.

Veelgestelde vragen

1. Waarom is een terugslagklep belangrijk voor constante waterdruk in je leidingen? - Door het voorkomen van terugstroming blijft de druk in leidingen stabiel en voorspelbaar.
2. Hoe werkt een terugslagklep technisch om waterdruk te behouden? - Ze bevatten een klepje of veer dat sluit zodra het water achteruit dreigt te stromen, waardoor het systeem druk behoudt.

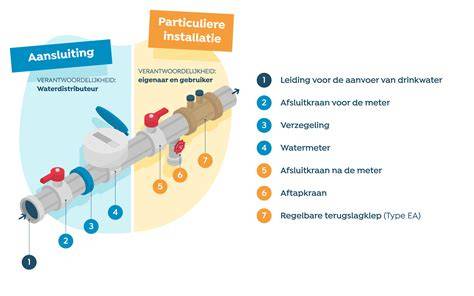

3. Waar worden terugslagkleppen geplaatst? - Je vindt terugslagkleppen vrijwel altijd na de watermeter, bij boilers en cv-installaties, en op plekken waar een warmtepomp is aangesloten. Ook bij pompen worden ze direct bij de uitlaat of zuigzijde toegepast afhankelijk van de situatie.
