Nefit SolarLine II zonneboilersysteem op plat dak: montagehandleiding en praktische gids

Zonlicht is een duurzaam alternatief voor aardgas. Bij gebruik van zonne-energie komt geen CO2 vrij en zonlicht raakt nooit op. In de zomer levert de zonneboiler bijna al je warme water. In de winter lukt dit niet. Maar je hoeft niet bang te zijn voor een koude douche: als er minder zonlicht is, zorgt je hr-ketel of warmtepomp voor warm water. Ongeveer 60% van het water wordt duurzaam verwarmd door de zon.

Wat is SolarLine II en waar bestaat het uit?

De meest toegepaste Nefit SolarLine II systemen bestaan uit één of twee zonnecollectoren en een zonneboiler (voorraadvat). De collector zet het zonlicht om in warmte. Een gescheiden vloeistofcircuit geeft deze warmte af aan de warmwatervoorraad in de zonneboiler. Zo kan op jaarbasis 60% van het warme water voor douche, bad en keuken worden geproduceerd.

SolarLine II is een uniek zonneboilersysteem voor warm water of verwarming. Een zonneboilersysteem bestaat uit een zonnecollector op het dak en een voorraadboiler om het warme water op te slaan. De geavanceerde zonnecollectoren zijn afgestemd op het Nederlandse klimaat. Elke collector haalt het hele jaar door uitzonderlijk veel rendement uit gewoon daglicht. Op zonnige dagen wordt het water volledig duurzaam verwarmd met zonne-energie en op dagen met weinig zonlicht springt de HR-ketel bij.

Monteren op elk type dak

Met de zonnecollectoren kan je alle kanten op: Verticaal in of op een schuin pannendak, of toch verticaal op een plat dak. Heb je geen eigen dak? Ook dan kan je profiteren van de zonne-energie. Het is mogelijk een groot hoogteverschil te creëren tussen de zonnecollectoren en de zonneboiler, zelfs vijf etages. Hierdoor is het mogelijk de zonneboiler lager te plaatsen dan de zonnecollectoren.

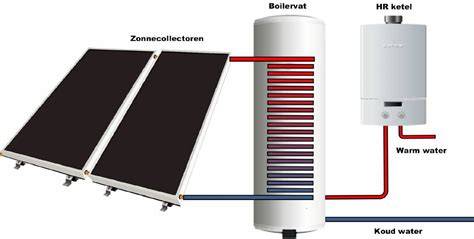

Installatiecomponenten en werking

Een zonneboilersysteem bestaat uit drie hoofdcomponenten en een vierde als ook een warmtepomp wordt toegepast. Centraal in het systeem staat de zonneboiler. In de zonneboiler wordt de door de zonnecollectoren gecollecteerd warmte opgeslagen. In deze opstelling geldt de cv-ketel als naverwarmer van het drinkwater in de zonneboiler. De zonnecollectoren worden met de voeding (aanvoer) aangesloten op de ingang van de onderste warmtewisselaar in de zonneboiler. Op de uitgang van de onderste warmtewisselaar in de zonneboiler wordt de solar controller unit aangesloten. De bovenste warmtewisselaar in de zonneboiler kan gebruikt worden voor een extra warmtebron. Deze warmtewisselaar hoeft niet gebruikt te worden.

De Solmax solar station is de intuïtieve solar controller die fungeert als pomp en het intelligente hart van de zonneboiler. Op basis van de temperaturen in de zonneboiler en de zonnecollectoren past het solar station de doorstroomsnelheid aan, waardoor een optimale warmteoverdracht bewerkstelligd wordt. Het solar station wordt tussen de zonneboiler en de zonnecollectoren gemonteerd. Hiervoor wordt in de meeste gevallen flexibele RVS slang gebruikt, die geïsoleerd is en gemakkelijker in gebruik. Het solar station kan gevoed worden via een geaard stopcontact.

Zonnecollectoren: types, montage en hoek

De zonnecollectoren kunnen in verschillende opstellingen gemonteerd worden. Afhankelijk van het type dak en de montagewijze zijn er verschillende montageframes voor de zonnecollectoren. Bij portret montage van de zonnecollectoren worden de collectoren met een korte tussenafstand naast elkaar gemonteerd. Voor deze montage zijn verbindingsstukjes meegeleverd. Indien de collectoren in landscape worden gemonteerd, is er extra installatiemateriaal benodigd.

De thermische zonnecollectoren zijn minder gevoelig voor minder ideale hoeken ten opzichte van de zon. Toch adviseren wij om de hoek van de zonnecollectoren tussen de 30° en 60° te houden.

Capaciteiten, 120L pakket en ISDE-subsidie

De SolarLine 120 inclusief 1 zonnecollector levert tot 60% van al het warm water per jaar gratis verwarmd door de zon. Het boilervat voorkomt warmteverlies door opslag van het warme water. Met 1 zonnecollector kun je tot wel 250 m³ gas besparen per jaar. Omdat het bij CV Total standaard om een compleet pakket gaat met zonneboiler en zonnecollectoren, kom je in aanmerking voor de ISDE-subsidie. Bij de Nefit SolarLine 120 inclusief 1 zonnecollector bedraagt de ISDE-subsidie €1.289,-.

Een mengventiel wordt aangeraden om te voorkomen dat er 85 °C water uit de kraan of douche komt. Het mengventiel wordt aangesloten na de cv-ketel op de warmwaterleiding en koudwaterleiding en mengt drinkwater met te hoge temperatuur terug naar maximaal 60°C. De glycol in de zonneboiler wordt door de onderste warmtewisselaar gepompt en de zonnecollectoren leveren de energie aan de onderste warmtewisselaar. De solar controller unit zorgt voor een optimale afgifte en kan worden aangesloten op een geaard stopcontact.

Gebruik, ervaringen en tips van klanten

Tevreden klanten zijn de sleutel tot ons succes. We werken snel, betrouwbaar en efficiënt. Voor 16:30 uur besteld, dezelfde werkdag verzonden. We luisteren goed en begrijpen wat jij nodig hebt voor jouw klus of project. We staan voor hoogwaardige producten, duurzame materialen en eerlijke prijzen.

Een monumentale woning toekomstbestendig en flink energiezuiniger maken met respect voor de cultuurhistorische waarde is mogelijk. Een voorbeeld: Ralph de Vries uit Nieuwleusen hoorde aanvankelijk veel weerstand, maar met zorgvuldige planning lukt het wel. Een woning in Wilnis uit 1973 en een Woordense woning met PV-panelen laten zien hoe renovaties samengaan met isolatie en vloerverwarming.

Veiligheid en aanbevelingen

Bij hoge temperaturen in de zonneboiler is het belangrijk een mengventiel te plaatsen en de temperatuur te controleren. De kans dat sensor en thermostaat reageren op oververhitting is aanwezig, dus een thermostatisch mengventiel naast de zonneboiler is handig. De temperatuursturing van de SolarThermostaat-set kan de sensor beïnvloeden bij hoge temperatuurniveaus. Het is belangrijk te zorgen voor een veilige installatie en, indien nodig, een extra warmtebron of een extra warmtewisselaar te gebruiken.

Technische samenvatting van de SolarLine II

• Uniek zonneboilersysteem voor warm water of verwarming.
• Ecologische en energetische voordelen: circa 60% minder aardgas op jaarbasis.
• 1 of 2 zonnecollectoren in combinatie met een zonneboiler (voorraadvat).
• Gescheiden vloeistofcircuit geeft warmte af aan de warmwatervoorraad.
• Hoogteverschillen tot vijf verdiepingen mogelijk tussen collectoren en boiler.
• Installatieopties voor plat dak en schuine daken; landscape en portrait montage.
• ISDE-subsidie mogelijk bij aankoop van een zonneboilersysteem.
• Veiligheidsadvies: mengventiel op de warmwaterleiding na de cv-ketel.

Praktische montagehandleiding in een notendop

1. Beoordeel daktype en kies het juiste montageframe voor verticaal op plat dak of op een pannendak.
2. Installeer de zonnecollectoren op de gekozen voetstukken met de bijgeleverde verbindingsstukken bij portret montage.
3. Plaats de zonneboiler op een geschikte locatie dichtbij de warmwaterleiding, rekening houdend met minimale warmteverlies.
4. Aansluiten van de zonnecollectoren op de onderste warmtewisselaar van de zonneboiler via flexibele RVS slang.
5. Monteer de solar controller unit tussen de boiler en collectoren; verbind met voeding en controleer de werking.
6. Installeer het mengventiel na de cv-ketel en stel in op maximaal 60°C of 65°C afhankelijk van het verbruik.
7. Controleer alle verbindingen op lekken en voer een proefdruktest uit volgens de handleiding.
8. Laat ISDE-subisdie toe, registreer de aankoop en verstuur de vereiste documenten.
9. Test en monitor het systeem gedurende enkele weken; pas de flow aan voor optimale warmteoverdracht.

Veelgestelde vragen

Op zonnige dagen wordt het tapwater volledig duurzaam verwarmd met zonne-energie. Op dagen met weinig zonlicht springt de HR-ketel bij. Op jaarbasis gebruikt u zo tot 60% minder aardgas voor de bereiding van warm water. De SolarLine II kan gecombineerd worden met alle cv-ketels met het NZ-label (naverwarming zonneboilers).
