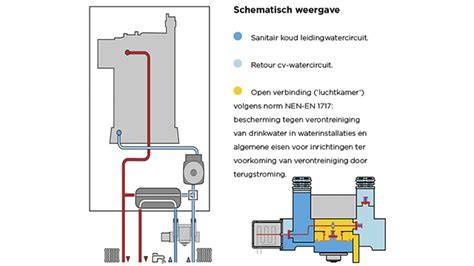

Remeha heeft op de VSK-beurs de nieuwe Calenta Ace en de Tzerra Ace gepresenteerd. Voor beide ketels leveren wij als accessoire een automatische (bij)vulinrichting. Dit kan als losse unit, die je direct onder de ketel monteert, of als onderdeel van een montageframe.
Automatische (bij)vulinrichting gecombineerd met een appHet automatische (bij)vulsysteem controleert de ingestelde druk op de installatie en vult bij wanneer nodig. Zodra dit te kort achter elkaar plaatsvindt, krijg je als klant een waarschuwing via de eTwist of de daarbij behorende app.
Vullen van een cv-installatie: semiautomatischHet vullen van een installatie gebeurt semiautomatisch. Dit betekent dat het vullen pas begint wanneer je ter bevestiging een toets indrukt op het display. Je hoeft nooit bang te zijn dat het vullen ‘zomaar’ gebeurt. Het semiautomatisch vullen start op na iedere spanningsonderbreking of detectie van nieuwe besturingsprinten. In de praktijk dus vooral bij het in bedrijf nemen van de cv-ketel of na de uitgevoerde onderhouds- of servicewerkzaamheden.
Automatisch of semiautomatisch bijvullen van een cv-installatieMet bijvullen bedoelen we het weer op druk brengen van de cv-installatie als de waterdruk te laag wordt. Afhankelijk van de gekozen parameterinstelling op de ketel of in de eTwist app kan je zelf bepalen of het bijvullen volledig automatisch opstart of semiautomatisch.
Automatisch bijvullenKies je voor automatisch? Dan heeft de gebruiker er geen omkijken naar. Hij krijgt alleen een bevestiging op de eTwist en via de eTwist app dat zijn installatie succesvol is bijgevuld.
Semiautomatisch bijvullenSemiautomatisch bijvullen is ook een optie. Of door via de eTwist of de eTwist app opdracht voor het bijvullen te geven.
Veiligheid voor allesGedurende het vullen en bijvullen zijn een aantal beveiligingen actief. Een te grote afname van de waterdruk in een te korte periode kan duiden op een lekkage. Dit geldt ook als het vullen of bijvullen te lang duurt. Deze situaties worden gemeld op het display van de cv-ketel, op de eTwist en via de eTwist app, zodat de gebruiker kan ingrijpen.
Wil je meer weten over de werking van het automatische vulsysteem van Remeha? Je gebruikt een verouderde webbrowser. Hoi, ik heb vanmiddag de CV-ketel op zolder afgetapt om een stuk te wisselen. Het is een Remeha Calenta 40c, die houdt de druk automatisch bij en ik heb enkel de hoofdkraan uit/aan gezet qua aanvoer. Wat loopt er mis?
Moet ik toch een verdieping lager gaan ontluchten? Controleer parameter AP014, staat hij op 0 staat automatisch vullen uit, 1 op handmatig, 2 op automatisch. Als de parameter goed staat moet hij gaat vullen, mogelijk pas na bevestiging al hij op AF (autofill) staat. Ik ga nu achter die parameter aan, de foto’s van de installatie zijn deze. Het is een 40c, dus geen Ace. Dat is geen automatische vulinrichting. Gewoon de kraantjes opendraaien en vullen.
Ik heb een probleem met een Remeha Calenta installatie (40c). Er is in de buurt van de ketel geen kraan noch vulkraan te vinden behalve de twee kraantjes op de leidingen, die naar de verwarming in de ruimte lopen. De kraantjes… dat zijn dan deze twee ronde? Het moet zijn, want er stroomt water en hoor beweging in het expansievat. Toch echt wel een gemis in de handleiding, zo'n eenvoudige oplossing. Kan niet in de handleiding opgenomen worden. Elke installatie heeft een eigen manier hoe deze moet te worden bijgevuld. Is maar net hoe de installateur het heeft gemaakt. De fabrikant heeft hier geen inzicht of invloed op, dus kan het ook niet in de handleiding zetten.
Als je CV-installatie regelmatig bijgevuld moet worden, kan dat op verschillende problemen duiden, zoals een defect expansievat, lekkende ontluchter, kapotte koppelingen, of een lek in de warmtewisselaar of leidingen. Voordat je denkt aan een ernstige lekkage, is het goed om deze mogelijke oorzaken na te gaan. Deze vangt de druk op die ontstaat wanneer water opwarmt en uitzet. Als het membraan in het vat defect raakt, verliest het vat stikstof, waardoor je vaak moet bijvullen en grote drukschommelingen ervaart. Vervanging is dan nodig. Je kunt het controleren door erop te tikken: het watergedeelte klinkt dof, het stikstofgedeelte hol. Klinkt het overal dof, dan is het membraan lek.
Een andere oorzaak van drukverlies kan een lekkende automatische ontluchter in de CV-ketel zijn. Het ontsnappende water verdampt snel door de hitte van het ketelblok, waardoor het lek moeilijk zichtbaar is. Vaak zie je echter afzettingen rond de ontluchter of op het warmteblok. Een CV-installatie heeft verschillende koppelingen bij de ketel, verdelers of radiatoren die kunnen lekken. Zelfs zonder zichtbare druppels kan er lekkage zijn doordat lekwater verdampt door de warmte. Een CV-installatie is beveiligd tegen te hoge druk; bij ongeveer 2,8 bar komt de overstort in actie om de druk te verlagen door water af te voeren. Als de overstort blijft druppelen, kan dit wijzen op een defect.
In een CV-ketel zorgt de warmtewisselaar voor het verwarmen van het water. Bij oudere ketels kan deze lek raken. Het lekwater verdampt vaak door de hitte en wordt via het rookgaskanaal afgevoerd. Leksporen of een afwijkende hoeveelheid condens kunnen wijzen op een defect. Een lekkage in de CV-leidingen kan worden gecontroleerd door afsluiters onder de ketel te plaatsen en een manometer te gebruiken om het drukverlies te meten. Voor het opsporen van lekkages, vooral bij leidingen in vloeren, is het verstandig een lekdetectiespecialist in te schakelen. Met technieken zoals infraroodcontrole of traceergasdetectie kunnen lekkages worden gelokaliseerd. Voor meer informatie over het opsporen van lekkages in CV-leidingen, kun je vrijblijvend contact opnemen met een lekdetectiebedrijf.
Vulcombinatie voor het automatisch vullen van een cv-installatie. Voorinstelbaar. Vulcombinatie voor het automatisch vullen van een cv-installatie. Voorinstelbaar. Aansluiting IN: Ø 15, ingang, slangaansluiting. Aansluiting UIT: G 1/2" (ISO 228-1) F, einduitgang. Gemiddelde temperatuurbereik: 2-65 °C. Insteldrukbereik: 0,2-4 bar. Vulcombinatie voor het automatisch vullen van een cv-installatie. Voorinstelbaar. Aansluiting IN: Ø 15, slangaansluiting. Aansluiting UIT: G 1/2" (ISO 228-1) F. Maximale opwaartse druk: 16 bar. Gemiddelde temperatuurbereik: 2-65 °C. Insteldrukbereik: 0,2-4 bar.
De cv-ketel bijvullen is een belangrijk onderdeel om ervoor te zorgen dat het verwarmingssysteem optimaal functioneert. Wanneer de druk onder de aanbeveling zakt, moet de cv-ketel bijgevuld worden. De aanbevolen waterdruk ligt tussen de 1,5 en 2,0 bar. Benieuwd naar meer informatie? Begin met het controleren van de waterdruk. Dit kun je aflezen op de drukmeter. Het is van belang dat de cv-ketel wordt uitgeschakeld. De thermostaat moet op de laagste stand worden gezet. Hierdoor koelt het water dat in de ketel zit af. Wanneer je een analoge drukmeter hebt, moet je ook nog de stekker uit het stopcontact halen. Wanneer je een digitale meter hebt, kun je dit via het bedieningspaneel uitzetten. Wanneer je een digitaal drukdisplay hebt, is dit het moment om deze weer aan te zetten. Dan kan je de druk weer aflezen.
Vervolgens sluit je een slang aan op een waterkraan. Pak een emmer om knoeien te voorkomen. Zet de waterkraan open en laat het water tot het uiteinde van de slang komen. Dit doe je om te zorgen dat er geen lucht meer in de slang zit. Sluit de vulslang aan op de vulkraan van de cv-installatie. Wanneer de waterdruk bijna op 2 bar staat, sluit je eerst de vulkraan van de cv-ketel en daarna de waterkraan. Aangezien er altijd een beetje lucht komt bij het bijvullen van de cv-ketel, is het verstandig om de radiatoren te ontluchten. Het is mogelijk om een automatisch bijvulsysteem te laten installeren. Dit zorgt ervoor dat de waterdruk automatisch op peil wordt gehouden. Je kunt het bijvullen van de cv-ketel ook aan iemand anders overlaten. Hiervoor kun je bijvoorbeeld een installateur of een loodgieter inschakelen. Voordat je begint, moet de cv-ketel volledig uitgeschakeld en afgekoeld zijn. De cv-ketel moet bijgevuld worden als de waterdruk onder de 1,5 bar zakt.
De cv-ketel bijvullen is een essentieel onderdeel van het onderhoud van een cv-installatie. Zo zorgt het voor een goed werkend verwarmingssysteem en voorkomt storingen.
Een cv-ketel die zichzelf bij lage waterdruk bijvult. Deze feature zit in de nieuwe Calenta Ace die ketelfabrikant Remeha in 2017 op de markt gaat brengen. Installateurs kregen op de afgelopen VSK al een kleine preview. De feature maakt onderdeel uit van het nieuwe electronicaplatform eSmart, die ook in de branderautomaat van utiliteitstoestellen Quinta Ace en GAS 220 Ace is toegepast. De techniek maakt de cv-ketel meer ‘connected’ door de combinatie aan te gaan met thermostaten, zoals de eigen eTwist, gateways, interfaces en apps. De automatische (bij)vulindrichting houdt automatisch de ingestelde druk op de installatie en vult bij wanneer nodig. Wanneer dit te vaak gebeurt, krijgt de klant een waarschuwing via haar slimme thermostaat of app, en kan de installateur worden ingeschakeld. De ketel vult dan alleen nog maar bij wanneer expliciet toestemming wordt gegeven.
BeeldherkenningDe nieuwe branderautomaat, die deze eSmart-techniek herbergt, heeft nog meer mogelijkheden. Remeha werkt aan een augmented reality app, waarmee de installateur met behulp van beeldherkenning op zijn tablet kan zien hoe het onderhoud moet worden uitgevoerd. In deze app, waarmee dit jaar pilots worden uitgevoerd, zit een mogelijkheid om direct video-support te krijgen. Deze optie komt waarschijnlijk al dit jaar voor de markt beschikbaar.
Meer lezenDe regeltechniek van cv-toestellen verandert sterk, onder invloed van de ‘connected’ omgeving. Zo heeft Intergas ook alle elektronica ondergebracht in de branderautomaat om meer toesteldata op afstand uit te kunnen lezen. Het automatische bijvulinrichting controleert de ingestelde druk op de cv-installatie en vult bij wanneer nodig. Hierdoor is het cv-systeem altijd op de optimale druk en heb je hier zelf geen omkijken naar. Let op: De automatische bijvulinrichting is alleen beschikbaar wanneer het correct is aangesloten, de juiste parameters zijn geactiveerd en het apparaat in de juiste stand is gezet. Voor een juiste weergave in de Remeha Home app moet de juiste instelling zijn gekozen.
Iedere Calenta/Calenta Ace is geschikt om er een automatische (bij)vulinrichting op aan te sluiten. Om de automatische bijvulinrichting te activeren moet op het toestel de parameter AP014 worden geactiveerd naar handmatig of automatisch. Modus van de automatische vulfunctie0: Uitgeschakeld1: Handmatig (vereist bevestiging via bedieningspaneel of Remeha Home app).Wanneer je de schakelaar naar links draait staat op fill en wordt het systeem handmatig bijgevuld. Om het vullen te stoppen wanneer het systeem op druk is draai je de schakelaar naar auto/off . 2: Automatisch (vereist geen bevestiging via bedieningspaneel of Remeha Home app).In de stand Auto/off wordt het systeem semiautomatisch of automatisch bijgevuld afhankelijk van de parameterinstellingen.
De functie staat op handmatig: wanneer deze op handmatig staat kan je in de app via ‘meer’ vervolgens bij ‘instellingen’ en dan de ‘waterdruk’ zien wat de waterdruk is en een mogelijkheid tot het activeren van het bijvullen. Wanneer bijvullen nodig is ontvang je een push-bericht met een melding hiervan. De functie staat op automatisch: wanneer deze op automatisch staat kan je niet in het instellingen menu komen van de waterdruk. Je hebt verder geen omkijken naar de waterdruk, dit wordt automatisch op druk gehouden.
- Drukcontrole en waarschuwingen via eTwist en app
- Semiautomatisch en automatisch bijvullen mogelijk
- Beveiligingen tegen lekkage en drukafname
- Integratie met eSmart-platform en augmented reality app
