Wanneer de ondervloer niet voldoende geïsoleerd is, dan is het aan te bevelen om isolatie onder de buizen te plaatsen om warmteverliezen zoveel mogelijk te beperken. Watergedragen vloerverwarming met noppenplaat is een populaire keuze in zowel nieuwbouw als renovatieprojecten. Bij deze installatiemethode worden de buizen van het vloerverwarmingssysteem aangebracht in speciaal ontworpen noppenplaten, die op deze manier worden meegenomen in een nieuwe dekvloer.
Voordelen en basisprincipes
De vloerverwarming op noppenplaat dient te worden geïnstalleerd op een stevige constructievloer en vervolgens te worden afgewerkt met een dekvloer (een chapelaag van zandcement of anhydriet). Bij deze manier van vloerverwarming installeren, worden de buizen vastgezet op kunststof noppenpanelen. Om ongewenst warmteverlies naar de constructievloer te voorkomen, is de onderzijde van deze panelen voorzien van 11mm of 30mm EPS-isolatie. Een noppenplaat met isolatie van 30 mm is ideaal voor situaties waar voldoende hoogte beschikbaar is en waar een hogere isolatiewaarde gewenst is, zoals bij slecht geïsoleerde constructievloeren.
Noppenplaten zijn vaak voorzien van een isolerende laag, waardoor warmte beter naar boven wordt geleid en het rendement van het verwarmingssysteem toeneemt. Dankzij de speciale noppenstructuur kunnen de buizen zonder extra bevestigingsmateriaal stevig op hun plaats worden geklikt, wat de montagetijd aanzienlijk verkort. De vaste buisafstand zorgt voor een gelijkmatige warmteverdeling over de vloer, wat het wooncomfort verhoogt en energieverlies beperkt.
Dikte, isolatie en opties
Vloerverwarming met noppenplaten zijn te krijgen in verschillende diktes: 16 mm, 32 mm of 48 mm. Je kunt kiezen uit noppenplaten zonder isolatie, met 1 cm isolatie of met 3 cm isolatie. Per situatie is afhankelijk wat het meest geschikt is. De platen geven een goede warmte-isolatie. De noppenplaat vloerverwarming heeft een schone, vlotte installatie zonder veel overlast en stof. Deze manier van vloerverwarming is vooral geschikt bij ruimtes waar voldoende hoogte beschikbaar is.
De noppenplaat vloerverwarming is enkel geschikt voor afwerking met een zandcement dekvloer. Door het drijven van een vloerverwarmingsbuis is het toepassen van een giet- of anhydrietvloer in combinatie met dit systeem niet mogelijk. In dit kennisbank artikel is te lezen hoe je een noppenplaat vloerverwarming aanlegt. Je kunt alleen vloerverwarming met noppenplaten plaatsen met behulp van het juiste gereedschap. Bij het aanleggen van noppenplaat vloerverwarming moet je kiezen of je dit gaat gebruiken als hoofd- of bijverwarming. De keuze hierin bepaalt de afstand van de buizen bij het aanleggen.
Afstand van de buizen (hart op hart)
- Hoofdverwarming: 10 cm verlegafstand van hart op hart. Vloerverwarming wordt hoofdverwarming wanneer er geen radiatoren, convectoren of overige verwarmingen aanwezig zijn. Het is mogelijk om met vloerverwarming de temperatuur van een ruimte te behalen en maakt bijvoorbeeld radiatoren overbodig.
- Bijverwarming: 15 cm verlegafstand van hart op hart. Wanneer je vloerverwarming gebruikt als bijverwarming dient dit als aanvulling. Je maakt in deze situatie ook gebruik van radiatoren, convectoren of andere verwarmingssoorten.
De noppenplaat vloerverwarming heeft een lange lijst aan praktische voordelen: snelle, eenvoudige en betrouwbare installatie; buizen klikken tussen de noppen zonder extra bevestigingsmateriaal; vaste buisafstand zorgt voor gelijkmatige warmteverdeling; isolerende laag verhoogt efficiëntie; geschikt voor droogbouw; en eenvoudige afwerking met een smeervloer van speciaal vulmiddel na installatie.
Installatiestappen en randvoorwaarden
Voordat de buizen van het systeem aangelegd worden, wordt er on-geïsoleerde noppenfolie over de bestaande isolatie aangebracht. Voorbereiding: ruimte schoonmaken, randisolatie aanbrengen langs elke muur die verwarmd wordt en over alle voorwerpen in het vloeroppervlak. Het is belangrijk om randisolatie te kiezen die past bij de ondergrond om scheurvorming te voorkomen door uitzetting van de dekvloer.
Stappenplan voor de installatie omvat onder meer:
- Vloerverwarming verdeler ophangen: de verdeler op circa 40 cm hoogte boven de vloer bevestigen, met horizontale bevestiging en nauwkeurige uitlijning.
- Noppenplaten plaatsen: de vloer bedekken met noppenplaten, zorgen voor nette onderlinge overlapping.
- Noppenplaten op maat snijden: eventueel afsnijden met een afbreekmes.

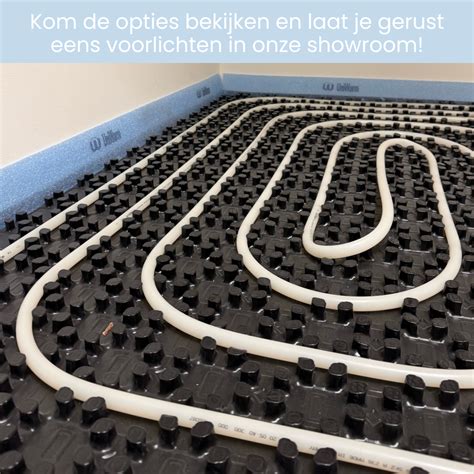

- Verdeler aansluiten en buizen positioneren: buizen op 10 of 15 cm afstand in een slakkenhuispatroon leggen voor evenwichtige aanvoer en retour.
- Vloerbocht en capillair: gebruik vloerbocht bij de verdeler en plaats een capillair in de verdeler om thermostaatregeling te activeren bij temperatuursveranderingen.
- Testen: verdeler aansluiten op stroom en controleren of het systeem goed werkt.
Bij materiaalkeuze en systeemontwerp spelen meerdere factoren een rol: of het systeem als hoofd- of bijverwarming wordt gebruikt, de hoogte van de ruimte, en de aanwezigheid van radiatoren of convectoren.
Toepassingsgebieden en materialen op maat
Een volledig watergedragen vloerverwarmingssysteem met noppenplaten kan in nieuwbouw en renovatieprojecten toegepast worden. Noppenplaten zijn bijzonder geschikt voor houten vloeren en renovaties omdat ze snelle installatie en stabiele buisfixatie mogelijk maken. Voor situaties waarin er rechtstreeks op isolatielaag of gespoten PUR wordt geïnstalleerd, is er noppenfolie vloerverwarming zonder isolatie beschikbaar.
Als de constructievloer niet geïsoleerd is, dient isolatie onder de buizen geplaatst te worden om warmteverliezen zoveel mogelijk te beperken. Voor installaties rechtstreeks op isolatie kunnen noppenplaten zonder EPS-onderlaag gebruikt worden. Voor sommige toepassingen kan gietdekmortel (GDM630) gebruikt worden op een houten ondervloer, afhankelijk van de gewenste hechting en drukbelasting.
Prijzen en beschikbaarheid
Omdat elke ruimte anders is, is het berekenen van de kosten van vloerverwarming op noppenplaten maatwerk. Prijzen per vierkante meter hangen af van de vloermaat en gekozen dikte/isoleringslaag. De standaard noppenplaat inclusief isolatie heeft een dikte van 31 mm, met eigen 20 mm hoge noppen en 11 mm isolatielaag. De dikte varieert bij isolatie tussen 31 en 50 mm.
Bij aanschaf kun je kiezen uit 3 typen noppenplaten: twee met isolatie en één zonder isolatie. De platen zijn geschikt voor buizen met een diameter van 14-17 mm, waarbij 16 mm de meest gebruikte buisdiameter is. Noppenplaten bieden eenvoud en snelheid, maar in sommige gevallen kunnen alternatieve systemen zoals tackerplaten of net-nets voordeliger zijn, afhankelijk van de benodigde gereedschappen en droogtijden.
Aansluiten en afronden
Na installatie kan de afwerking plaatsvinden met een smeervloer van vulmiddel. Voor houten ondergronden kan een gietdekmortel laten kiezen. De noppenplaten hebben een duidelijke raccordage met de verdeler via de buizen; de buizen klikken vast tussen de noppen, waardoor losse bevestiging aanzienlijk vermindert. Alle onderdelen kunnen uit één webshop besteld worden, inclusief verdelers, leidingen en toebehoren, met advies op maat van specialisten.
Noppenplaat vloerverwarming installatie
Technische opsomming en kenmerken
- Beschikbare diktes: 16 mm, 32 mm, 48 mm
- Beschikbare isolatiediktes: geen isolatie, 1 cm isolatie, 3 cm isolatie
- Buistdiameter: meestal 16x2 mm; buizen passen in 14-17 mm noppenplaten
- Installatiehoogte: afhankelijk van muur- en randisolatie; 40 cm hoger dan vloer voor verdeler
- Interne afstand tussen buizen: 10 cm (hoofdverwarming) of 15 cm (bijverwarming)
- Bedrijfstemperatuurinstelling: thermostaatknop tot circa 40 °C
- Ondergrondvereisten: stevige constructievloer, afwerking met zandcement of anhydriet dek vloer
