Onzichtbare bevestiging gevelbekleding: methoden, voordelen en praktijkvoorbeelden

Om een strakke gevel te realiseren waar je trots op kunt zijn, wordt er vaak gekozen voor een blinde bevestiging van gevelpanelen. De conventionele methoden, zoals verlijming of de klassieke mechanische bevestiging, kennen zowel voor- als nadelen. “Met een NVELOPE® achterconstructiesystemen biedt SFS een verborgen mechanische bevestiging van de gevelbeplating aan”, zegt Gijs Gooren van SFS Group the Netherlands. “Je hebt nou eenmaal een goed montagesysteem nodig om gevelbekleding perfect te bevestigen. Het flexibele systeem kan worden toegepast op zowel een houten als aluminium achterconstructie.”

Het NV3-systeem en TU-blindbevestigers: basis voor verborgen bevestiging

Het NV3 systeem is geschikt voor de onzichtbare bevestiging van diverse typen gevelbekleding, zoals vezelcement, HPL, keramiek of dunne steen. “Een ander groot voordeel is dat de constructie geheel demontabel en herbruikbaar is. Voor een perfecte plaatsing van de gevel, werken we bij SFS met TU(x)-blindbevestigers, in combinatie met het NV3 systeem”, vervolgt Gijs. “De TU(x)-bevestigers zijn uniek, omdat in vergelijking tot de gangbare bevestigers, de montagetijd met maar liefst 50% kan worden verkort.”

De TUF-S is onze verborgen bevestiger om een hanger aan een HPL of vezelcementpaneel te bevestigen, de TU-S is geschikt voor het bevestigen van een gevelpaneel. Het boren van een recht gat volstaat, er zijn geen ondersnijdende boorgaten nodig. De boringen kunnen zowel in de fabriek als direct op de bouwplaats plaatsvinden.

De blindbevestigers van SFS zijn uitvoerig getest en internationaal gekeurd, om een optimale veiligheid te kunnen borgen. Inmiddels zijn het NV3 systeem en de TU-blindbevestigers goed toegepast bij diverse projecten en op verschillende ondergronden. Gijs licht enkele projecten toe: “Bij Ranpak, een warehouse met kantoor in Eygelshoven, is 700 m2 Rockpanel Woods blind mechanisch bevestigd met de TU-S, op een NV3 achterconstructie. Bij het Kentalis Compas College in Zaltbommel combineerden we de TUF-S met de NV3 achterconstructie op een betonnen ondergrond. Bij de appartementen in Houten, van Blox21, was er juist sprake van een NV3 achterconstructie, in combinatie met HSB (hout) en onze TUF-S blindbevestigers.”

Voordelen en benodigde overwegingen

Bij de verborgen bevestiging van geventileerde gevelpanelen moeten de voor- en nadelen van de conventionele methoden zorgvuldig tegen elkaar afgewogen worden. Dit geldt zowel voor lijmverbindingen als voor klassieke mechanische bevestigingen. Het innovatieve blinde bevestigingssysteem TUF-S van SFS combineert de voordelen van beide methoden tot een krachtig geheel en maakt verborgen bevestiging eenvoudig, snel en veilig.

Architecten, planners en gevelbouwers waarderen over het algemeen de voordelen van verlijming en conventionele mechanische bevestiging, en niet zonder reden: verlijming van geventileerde gevelpanelen wordt gekenmerkt door een eenvoudige, snelle verwerking zonder speciaal gereedschap en maakt bovendien de probleemloze bevestiging van zelfs dunne gevelpanelen (8 mm) mogelijk. De sterke punten van conventionele mechanische bevestigingsmiddelen zijn daarentegen de weersonafhankelijke installatie, de goede brandwerende eigenschappen en de mogelijkheid om de panelen indien nodig zonder blijvende beschadigingen te verwijderen.

Dit nieuwe mechanische bevestigingssysteem biedt een uitweg uit het verwerkingsdilemma: als krachtig all-in-one-systeem combineert de blinde bevestiging TUF-S de voordelen van de twee gevestigde bevestigingsoplossingen. Consequent afgestemd op de eisen van een eenvoudige, snelle en veilige bevestiging aan de achterzijde van gevelplaten, biedt de innovatieve oplossing van SFS architecten, planners, en gevelbouwers de zekerheid van een technisch hoogwaardig systeem met de grootst mogelijke zekerheid van handelen. Dit blijkt ook uit de goedkeuring voor een plafondtoepassing van het systeem met HPL-platen van Trespa en FunderMax.

Tot 50 procent minder assemblagetijd is een van de grote troeven van TUF-S. De blinde bevestiging kan snel en veilig worden uitgevoerd door slechts één persoon direct op de bouwplaats, dankzij het gebruik van een blind gat en het ontbreken van ondersnijdende boorgaten. De achterwand van 8 mm dikke gevelpanelen biedt extra voordelen, en de radiale uitzetting bij het lostrekken van de trekpen zorgt voor uitstekende uittrekwaarden en voorkomt dat de bevestiging na verloop van tijd terugdraait door dilatatie of trillingen. De materiaalkeuze (roestvrij staal) draagt bij aan uitstekende brandwerende eigenschappen en weersonafhankelijke prestaties.

Synergie met NVELOPE NV3 achterconstructie

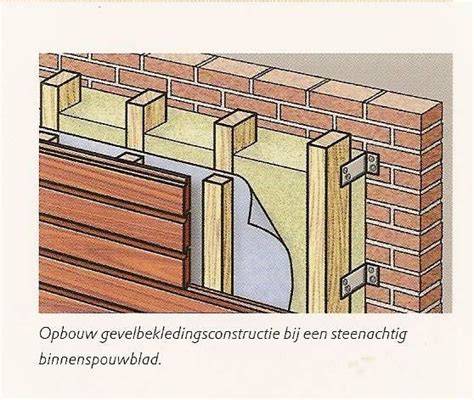

Synergie door op elkaar afgestemde achterconstructie: het NVELOPE NV3 achterconstructiesysteem is exact afgestemd op de verborgen mechanische bevestiging met TUF-S. Horizontale NV3-profielen worden eerst op verticale profielen bevestigd, waarna de panelen op de horizontale NV3-profielen worden gemonteerd. Dit draagt betrouwbaar de lasten en creëert de beste voorwaarden voor de bevestiging van verschillende gevelpanelen, zoals HPL (Trespa, Fundermax), vezelcement (Equitone) of steenwolpanelen (Rockpanel).

Aanvullende praktijkinzichten en toerustingen

Berekening gemakkelijk gemaakt: SFS biedt toegevoegde waarde bij het bepalen van de benodigde componenten voor de realisatie van een gevel. Architecten, planners en gevelbouwers krijgen ondersteuning bij het berekenen van de bevestigingsoplossingen, van paneelbevestigers tot verankering in de ondergrond. De berekening volgens Europese normen garandeert resultaten van hoge kwaliteit. Neem vrijblijvend contact op of gebruik de productselector.

Over SFS en aanverwante systemen

Waarom werken met SFS? Sinds de jaren '80 heeft SFS achterconstructies in de geventileerde gevel ontworpen ter ondersteuning van bekledingssystemen die wereldwijd worden gebruikt. Onze productlijn, NVELOPE, weerspiegelt eersteklas techniek en efficiëntie, ontworpen om aan uw specifieke behoeften te voldoen. Het resultaat? Milieuvriendelijke en eenvoudig te installeren geventileerde gevelsystemen, toegespitst op uw behoeften en budget.

Gevellbekleding: bevestigingsmethoden vergeleken

Gevelbekleding kan op verschillende manieren bevestigd worden: zichtbaar, onzichtbaar of blinde systemen. Zichtbare bevestiging biedt snelle installatie met zichtbare bevestigingspunten en geeft een industriële uitstraling. Onzichtbare bevestiging zorgt voor een strak gevelvlak dankzij kliks of achterliggende systeemonderdelen. Beiden hebben hun plaats in verschillende projecten, afhankelijk van esthetiek, onderhoud en budget. Blinde bevestigingssystemen zoals X-Clip verhogen montagesnelheid, verbeteren de kwaliteit en zorgen voor voorspelbare montagetijden. Voor houten of composite gevelbekleding kunnen verschillende systemen gewenst zijn afhankelijk van houtsoort, profiel en projectgrootte.

Speciale achterconstructies zoals IPEX i-Facade leveren maatwerk voor exacte uitlijning van gevelpanelen. Het is essentieel om met een professional te overleggen welke bevestigingsmethode het beste past bij het gebouw, de beplating en de weersomstandigheden.

Samenvatting van belangrijkste voordelen

• Snellere montage en lagere faalkosten met blinde bevestiging
• Strakke gevelbeelden zonder zichtbare schroeven bij onzichtbare bevestiging
• Demontage zonder blijvende schade bij TUF-S mogelijk
• Grote toepassing met verschillende panelen (HPL, vezelcement, keramiek, Rockpanel)
• Weersonafhankelijke installatie en uitstekende brandwerende eigenschappen

Concreet toepassingsvoorbeelden

Ranpak in Eygelshoven: 700 m2 Rockpanel Woods bevestigd met TU-S op NV3. Kentalis Compas College in Zaltbommel: TUF-S met NV3 op betonnen ondergrond. Woon- en kantoorappartementen in Houten (Blox21): NV3 achterconstructie met HSB en TUF-S.

Technische kenmerken en vergelijkingen

Toepassingsadviezen en referenties

Gevelbekleding vraagt om een doordacht concept van achterconstructie en bevestiging. Een professionele begeleiding bij het kiezen van het juiste systeem zorgt voor een veilig, esthetisch en duurzaam resultaat. De combinatie NV3 achterconstructie met TUF-S biedt in veel situaties de meest efficiënte en flexibele oplossing, zeker als 8 mm dikke panelen toegepast worden en snelle montage gewenst is.

Overige overwegingen rond corrosie en onderhoud

Geventileerde gevelbekleding biedt voordelen voor ventilatie, warmtebeheer en esthetiek. Onderhoudskosten en keuze voor materialsamenstelling (zoals roestvrij staal) spelen een rol bij lange levensduur. Een grondige analyse met professionals helpt bij het balanceren van ontwerp en duurzaamheid.
