Verborgen bevestiging van gevelpanelenEenvoudig, snel en veiligBij de verborgen bevestiging van geventileerde gevelpanelen moeten de voor- en nadelen van de conventionele methoden zorgvuldig tegen elkaar afgewogen worden.
Dit geldt zowel voor lijmverbindingen als voor klassieke mechanische bevestigingen.
Het innovatieve blinde bevestigingssysteem TUF-S van SFS combineert de voordelen van beide methoden tot een krachtig geheel en maakt verborgen bevestiging eenvoudig, snel en veilig.
Architecten, planners en gevelbouwers waarderen over het algemeen de voordelen van verlijming en conventionele mechanische bevestiging, en niet zonder reden: verlijming van geventileerde gevelpanelen wordt gekenmerkt door een eenvoudige, snelle verwerking zonder speciaal gereedschap en maakt bovendien de probleemloze bevestiging van zelfs dunne gevelpanelen (8 mm) mogelijk.
De sterke punten van conventionele mechanische bevestigingsmiddelen zijn daarentegen de weersonafhankelijke installatie, de goede brandwerende eigenschappen en de mogelijkheid om de panelen indien nodig zonder blijvende beschadigingen te verwijderen.
De moeilijkheid is dat de voordelen van de ene bevestigingsmethode ook de zwakke punten van de andere zijn.
Geen van beide voldoet aan alle denkbare eisen.
Bevestiging door verlijming of conventionele onzichtbare mechanische bevestiging KenmerkVerlijmdConventionele onzichtbare mechanische bevestigingEenvoudige installatie✓Snelle verwerking zonder speciaal gereedschap✓Installatie mogelijk ongeacht weersomstandigheden✓Bevestiging van dunne gevelbeplating (8 mm) mogelijk✓Brandveilig✓Demontage zonder beschadiging mogelijk✓
Dit nieuwe mechanische bevestigingssysteem biedt een uitweg uit het verwerkingsdilemma: als krachtig all-in-one-systeem combineert de blinde bevestiging TUF-S de voordelen van de twee gevestigde bevestigingsoplossingen.
Consequent afgestemd op de eisen van een eenvoudige, snelle en veilige bevestiging aan de achterzijde van gevelplaten, biedt de innovatieve oplossing van SFS architecten, planners, en gevelbouwers de zekerheid van een technisch hoogwaardig systeem met de grootst mogelijke zekerheid van handelen.
Dit blijkt ook uit de goedkeuring voor een plafondtoepassing van het systeem met HPL-platen van Trespa en FunderMax.
Tot 50 procent minder assemblagetijdEen van de grote troeven van TUF-S is de uiterst efficiente assemblage.
Hier kan de blinde bevestiging overtuigen in een directe vergelijking met conventionele bevestigingen.
Dit wordt mogelijk gemaakt door het feit dat er geen ondersnijding is en er geen speciaal gereedschap nodig is.
In plaats daarvan wordt de bevestiging uitgevoerd met behulp van een blind gat en kan deze snel en veilig worden uitgevoerd door slechts één persoon direct op de bouwplaats.
Dit verkort de installatietijd met wel 50 %.
Een extra groot pluspunt is de bevestiging aan de achterzijde van 8 mm dikke gevelpanelen - bijna onmogelijk met conventionele bevestigingsmiddelen, omdat juist bij 8 mm gevelpanelen een exacte boordiepte belangrijk is.
Met zijn geringe verankeringsdiepte en hoge technische waarden bewijst TUF-S hier zijn kwaliteiten.
De blinde bevestiging legt ook sterk de nadruk op veiligheid: dankzij het doordachte ontwerp wordt voorkomen dat de bevestiging te strak wordt aangedraaid.
De radiale uitzetting bij het lostrekken van de trekpen zorgt er tevens voor dat de gedeeltelijk bevestigde draad in het plaatmateriaal wordt vastgezet.
Dit zorgt voor uitstekende uittrekwaarden en voorkomt dat de bevestiging na verloop van tijd onbedoeld terugdraait als gevolg van dilatatie of trillingen.
Weersonafhankelijke gevelbevestigingTUF-S opent ook nieuwe toepassingsmogelijkheden voor de verborgen bevestiging van gevelelementen in vergelijking met verlijming voor architecten, planners en gevelbouwers.
De mechanische bevestiging van de panelen maakt installatie op elk moment van het jaar mogelijk en volledig onafhankelijk van de weersomstandigheden; de brandwerende eigenschappen zijn uitstekend dankzij de productie uit roestvast staal.
Bovendien is, indien nodig, de eenmalige demontage denkbaar eenvoudig: dankzij de zeskantige kop kan de krachtige bevestiger met behulp van standaardgereedschap worden verwijderd zonder blijvende schade achter te laten.
Bevestiging met TUF-S in vergelijking met andere methodenKenmerkVerlijmdConventionele onzichtbare mechanische bevestigingTUF-
Eenvoudige installatie✓✓
Snelle verwerking zonder speciaal gereedschap✓✓
Installatie mogelijk ongeacht weersomstandigheden✓✓
Bevestiging van dunne gevelbeplating (8 mm) mogelijk✓✓
Brandveilig✓✓
Demontage zonder beschadiging mogelijk✓✓
Synergie door op elkaar afgestemde achterconstructieAls specialist voor bevestigingsoplossingen voor de gebouwschil biedt SFS een hoogwaardig totaalsysteem voor alle niveaus van gevelbekleding met bescherming tegen weersinvloeden.
Het NVELOPE NV3 achterconstructiesysteem is exact afgestemd op de verborgen mechanische bevestiging met TUF-S.
Voor een kwalitatief hoogstaand resultaat worden de horizontale NVELOPE agraffe profielen eerst op de verticale profielen bevestigd.
De daaropvolgende montage en bevestiging van de panelen op de horizontale NV3-profielen draagt op betrouwbare wijze de lasten en creëert de beste voorwaarden voor de hoogwaardige bevestiging van een grote verscheidenheid aan gevelpanelen, bijvoorbeeld een hogedruklaminaat / HPL (zoals Trespa of Fundermax), vezelcement (Equitone) of panelen met steenwolvezels (Rockpanel).
Berekening gemakkelijk gemaaktSFS biedt reeds toegevoegde waarde bij het bepalen van de benodigde componenten in de voorbereiding voor de realisatie van een gevel.
Architecten, planners en gevelbouwers krijgen ook ondersteuning bij het berekenen van de bevestigingsoplossingen - van paneelbevestigers tot verankering in de ondergrond.
De berekening in overeenstemming met alle Europese normen garandeert resultaten van hoge kwaliteit.
Neem voor een vrijblijvend advies contact met ons op, of gebruik de productselector.
Waarom werken met SFS?Sinds de jaren '80 heeft SFS achterconstructies in de geventileerde gevel ontworpen ter ondersteuning van bekledingssystemen die over de hele wereld worden gebruikt.
Onze productlijn, NVELOPE, weerspiegelt eersteklas techniek en efficiëntie, ontworpen om aan uw specifieke behoeften te voldoen.
Het resultaat? Milieuvriendelijke en eenvoudig te installeren geventileerde gevelsystemen, toegespitst op uw behoeften en budget.Meer informatieWil je meer weten over het onderwerp corrosie?
Het monteren van houten of composiet gevelbekleding kan op verschillende wijzen.
De meest voorkomende zijn monteren met clips of nagelen/schroeven.
Montage met clips of een clipsysteem wordt ook wel onzichtbare montage of blinde bevestiging genoemd.
Het traditioneel schroeven of nagelen van gevelbekleding wordt ook wel zichtbare montage genoemd.
De keuze voor de wijze van bevestiging is afhankelijk van een aantal factoren.
Zo is het bij een gesloten gevelbekleding minder eenvoudig om een goed clipsysteem toe te passen.
Deze zijn wel beschikbaar, maar zijn vaak erg prijzig en niet met alle houtsoorten te combineren.
Dit geldt ook voor horizontale bevestiging van gevelbekleding.
Ook hiervoor is het aanbod voor blinde montage beperkt en niet met alle houtsoorten toe te passen.
Vaak wordt bij horizontale gevelbekleding en gesloten gevelbekleding gekozen voor traditioneel nagelen of schroeven.
Dient de gevelbekleding open en verticaal gemonteerd te worden zijn er legio mogelijkheden.
Traditioneel nagelen of schroeven, onze Edenbasicclip, Techniclic clipsysteem, X-clip clipsysteem, GRAD clipsysteem en de B-fix clip.
Op deze pagina worden alle bevestigingsmethoden toegelicht.
De keuze voor een clipsysteem is erg afhankelijk van het project en de gewenste toepassing.
De Eden Basicclip is universeel toepasbaar en is verkrijgbaar in diverse uitvoeringen.
Voor de diverse breedte- en diktematen van het hout is er een geselecteerde clip beschikbaar.
De duurzame clips zijn samengesteld uit nylon en RVS.
De clips zijn zwart gecoat, waardoor deze vrijwel onzichtbaar is bij toepassing van een zwarte gevelfolie en onderconstructie.
De Eden Basicclip wordt geplaatst in de zijdelingse sponning van de te verwerken gevelplanken en kunnen zowel in een open als gesloten gevelbekleding worden toegepast.
De clips worden geleverd met zwarte, hoogwaardige schroeven en schroefbit.
Ook begin- en eindclips zijn leverbaar, zodat de volledige gevel blind gemonteerd kan worden.
Gepatenteerd systeem (nr. 30% montagetijd kan er bespaard worden door te werken met de Eden Basicclips ten opzichte van andere montagsystemen.
De clips kunnen direct gemonteerd worden in de onderconstructie dankzij de zelfborende schroeven.
Het B-fix clipsysteem is een gepatenteerd montagesysteem voor onder andere vlonders en gevelbekleding.
Het B-fix systeem zorgt ervoor dat er geen schroeven en nagels in de houten gevelbekleding zichtbaar zijn.
Het gebruik van het B-fix systeem maakt het mogelijk dat de gevelplanken kunnen ‘werken’ in de clipsponning.
Laat u goed adviseren over de juiste toepassing van een clipsysteem in combinatie met de gewenste houtsoort.
Het GRAD montagesysteem kenmerkt zich door innovatieve bevestiging.
Op aluminium profielen zijn de GRAD clips op gewenste hart-op-hart-afstand gemonteerd.
Op deze manier ontstaat er een perfecte blinde bevestiging, die tevens demonteerbaar is.
Het verschil tussen GRAD en diverse andere clipsystemen is de positie van de clip.
Het X-Clip systeem wordt onder andere gebruikt in combinatie met mooie, duurzame houtsoorten voor vlonderplanken en gevelbekleding.
Het X-Clip montagesysteem werkt met een sponning aan de onderzijde van de planken.
Clips worden gemonteerd op een aluminium rail.
Voor thermisch gemodificeerde houtsoorten wordt gebruik gemaakt van zogenaamde snelgroeiende houtsoorten zoals Radiata Pine en Fraké.
Maar ook hardhoutsoorten als Padouk en Ipé zijn geschikt voor de montage met het X-Clip systeem.
Het unieke aluminium X-Clip profiel met de voorgemonteerde en gepatenteerde X-Clips zorgt voor een gelijke afstand tussen de gevelplanken.
Hierdoor ziet de gevel er strak en fraai uit.
Gevelbekleding monteren met schroeven en nagels is een veelgebruikte methode om houten gevelbekleding te monteren.
Er zijn verschillende soorten schroeven beschikbaar, zoals houtschroeven, spaanplaatschroeven en zelfborende schroeven.
Bij het monteren van gevelpanelen met schroeven is het belangrijk om de schroeven op de juiste afstand van elkaar te plaatsen en ervoor te zorgen dat de kop van de schroef op het materiaal rust en niet in het materiaal gedraaid wordt.
Gebruik altijd hoge kwaliteit RVS schroeven.
Er zijn verschillende soorten nagels beschikbaar, zoals gewone nagels, bolkopnagels en ringnagels.
Bij het monteren van gevelpanelen met nagels is het belangrijk om de nagels op de juiste afstand van elkaar te plaatsen en om ze niet te diep in het hout te slaan.
Gebruik altijd hoge kwaliteit RVS nagels.
Hoe maken wij het samen? Een gerichte prijsindicatie per m2 voor houten of composiet gevelbekleding is niet zomaar te geven.
Elke opdrachtgever en elk ontwerp heeft zijn eigen specifieke wensen en randvoorwaarden en daarmee ook een specifieke prijs.
Dit heeft veelal te maken met de verschillende keuzemogelijkheden van de gevelbekleding.
Ook de wijze van montage met een clipsysteem of juist traditioneel met schroeven of spijkers hebben invloed op de eindprijs.
Vergeet ook niet de duurzaamheidklasse en levensduur die gevraagd of voorgeschreven wordt.
In onderstaand overzicht worden de verschillende types gevelbekleding weergegeven met een indicatie voor de kosten per m2.
Deze richtprijzen zijn vanafprijzen exclusief onderconstructie, bevestigingsmaterialen, kleurafwerkingen en arbeid.
Het systeem bestaat doorgaans uit wandhouders, verticale profielen, verbindingsmiddelen en bevestigingsmaterialen.
Er zijn verschillende wandhouderopties beschikbaar, die de meest geschikte oplossing bieden voor individuele projectvereisten op het gebied van belastingsprestaties en thermische efficiëntie.
Naast de standaard aluminium L-wandhouder FLH zijn er de thermisch geoptimaliseerde producten ZeLa, ZeLa Click en roestvrijstalen beugel FLH R alsook de renovatiespecialist ATK 601.
Het systeem omvat ook de verticale profielen om de belastingen over te dragen.
Klinknagels of schroeven, verkrijgbaar bij de leverancier van het bekledingsmateriaal, kunnen worden gebruikt om de gevelpanelen aan de verticale profielen te bevestigen.
1A Geen isolatie in constructie. BinnenbladEnd use conditie is op basis van een binnenblad van beton of metselwerk (bijv. kalkzandsteen of baksteen).
Isolatie Tenminste 50 mm dikte minerale wol volgens EN 13162 met Euroklasse A1/A2, zoals steenwol of glaswol, densiteit ≥ 30-70 kg/m³.
De brandclassificatie is ook geldig zonder isolatie, mits het substraat Euroklasse A1 of A2 heeft volgens EN 13238 (bijvoorbeeld vezelcement).
Achter constructieAchterconstructie is van aluminium (tenminste 1,5 mm dikte, AW-6060 volgens EN 755-2) of staal (1,0 mm dikte, staalkwaliteit S320GD +Z EN 10346 nr. 1.0250 of gelijkwaardig; of 1,5 mm, staalkwaliteit EN 10025-2:2004 S235JR nr. 1.0038).
BevestigingsmiddelenMechanische bevestigingen in overeenstemming met betreffende ETA; De A2 9 mm wordt zichtbaar bevestigd met popnagels en de Premium 11 mm kan zowel zichtbaar met popnagels bevestigd worden of door middel van mechanische blinde bevestiging TU-S ankers.
SpouwGeldigheid is voor een luchtspouw van 20 mm of groter.
Voegen Zowel horizontale als verticale voegen maximaal 8 mm tussen de gevelplaten.
Verticale voegen zijn dicht door de positie van de constructie (bij zichtbare bevestiging) en horizontale voegen mogen zowel open als gesloten.
Aanvullende informatie Deze gevelconstructie is geschikt voor de toepassing als gevel of plafond met een ontwerprichtlijn van tenminste 50 jaar voor de constructie.
Voor meer gedetailleerde informatie over de end-use condities van de test en geldigheid van de classificatie verwijzen we u naar ETA-13/0340 en ETA-18/0883.

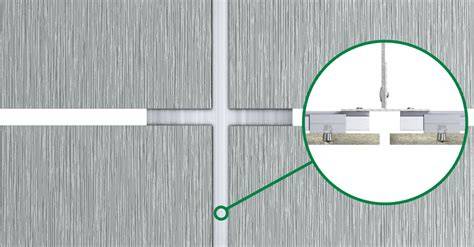

Strakke gevels zonder zichtbare schroevenJames Hardie speelt in op de vraag naar blinde gevelbevestiging met een mechanisch keilanker, ontwikkeld samen met onze partner Keil.
Dit mechanische keilanker is geschikt voor blinde bevestiging.
Wanneer het systeem wordt toegepast, monteer je panelen van 11 mm dikte (let op: niet de standaard 8 mm), zoals Hardie Panel, zonder zichtbare schroefkoppen of nagels.
Hoeveel ankers je per plaat nodig hebt, hangt af van de lastberekening.
Eenvoudige bevestiging, universeel toepasbaar
Hoe werkt het?
Met de meegeleverde opzetstukjes boor je nauwkeurig een gat van de juiste breedte en diepte.
Vervolgens plaats je het Hardie Panel Conceal Anker - powered by KEIL®, dat zich als het ware vastgrijpt in de vezelcementplaat.
Met dit systeem plaats je de panelen op een aluminium frame.
Het Hardie Panel Conceal Anker - powered by KEIL® is universeel toepasbaar op verschillende aluminium achterconstructies, waaronder die van SFS, Hilti en Fischer.
Een van de opties voor zichtbare bevestigingsmethoden zijn blindklinknagels.
Dit type bevestiging is vooral geschikt voor gevelpanelen die niet al te groot en zwaar zijn en biedt een stevige bevestiging.
Een andere optie is het gebruik van klemmen, die vooral geschikt zijn voor grotere en zwaardere panelen.
Schroeven zijn ook een veelgebruikte bevestigingsmethode en zijn vooral geschikt voor panelen van middelgroot formaat.
Daarnaast zijn er ook speciale bevestigingssystemen beschikbaar, zoals plaathaken en lijmsystemen uit de i-Facade collectie van IPEX.
Blinden en slechtzienden kunnen filmpjes 'kijken' op nieuwe site
Deze systemen bieden een stevige bevestiging en zijn geschikt voor verschillende soorten gevelpanelen.
Zo is er bijvoorbeeld een systeem voor gevelplaten en cassettes, maar ook voor de bevestiging van keramische tegels.
Advies bevestigingsmethode i-FacadeBij het adviseren van zichtbare bevestigingsmethoden is het belangrijk om rekening te houden met de wensen van de klant en de esthetiek van het gebouw.
Sommige klanten vinden een zichtbare bevestigingsmethode juist mooi, terwijl anderen juist de voorkeur geven aan een onzichtbare bevestigingsmethode.
Blinde bevestigingssystemen: sneller monteren, strakker opleverenBij gevel- en terrasprojecten draait alles om snelheid, kwaliteit en een foutloze afwerking.
Toch blijft één element vaak onnodig tijd kosten: de montage.
Blinde bevestigingssystemen lossen dat probleem op.
Ze bieden niet alleen een strakke uitstraling, maar vooral een efficiëntere werkmethode, minder faalkosten en een hogere klanttevredenheid.
In deze blog zetten we de belangrijkste systemen én hun voordelen helder naast elkaar, inclusief praktische verwijzingen naar het profielenblad, zodat je direct kunt bepalen welk profiel bij jouw project past
