Opvangen breedplaatvloer op staalconstructie: details en werkwijze

In dit overzicht worden de belangrijkste aspecten van het opvangen van breedplaatvloeren op staalconstructies behandeld, met aandacht voor details, aanlegvolgorde en praktijkgerichte werkwijzen. De geschiedenis van prefab betonvloeren en de ontwikkeling naar kanaalplaatvloeren en staalplaat-betonvloeren leveren daarbij cruciale context voor de huidige bouwpraktijk.

Historische context en typen prefab vloeren

Tot 1940 werden betonnen draagconstructies vrijwel altijd ter plaatste gestort, waarbij vloeren, daken, kolommen en wanden als één monolitisch geheel verbonden waren. Om gewicht te reduceren en materiaal te besparen ontstond een evolutie naar ribben- en roostervloeren met holle ruimten, wat ook de bouwtijd verkortte. In de jaren veertig kwamen prefab vloerelementen voor woning- en utiliteitsbouw op de markt, waarna in de jaren vijftig de zogeheten elementvloeren ontstonden, onderverdeeld in balkenvloeren, ribbenvloeren en combinatievloeren. De bekisting werd vaak spars of verloren bekisting; sommige systemen waren zelfdragend en kregen op de bouwplaats alleen een druklaag van gewapend beton.

Vanaf de jaren zestig tot zeventig breidde de variëteit van systemen zich uit met plaatvloeren, T(T)-vloeren en staalplaatvloeren. De materialen varieerden van keramisch tot lichtbeton en beton, waarbij isolatie en gewichtsreductie steeds belangrijker werden. De kanaalplaatvloer maakte overspanningen tot 17 meter mogelijk en werd een van de meest gebruikte toepassingen in woning- en utiliteitsbouw. Tegelijkertijd ontstonden breedplaatvloeren en later hybride en geïsoleerde varianten die inspeelden op energiebesparing en uplifting van constructies.

Geïntegreerde stalen vloerliggers: concept en voordelen

Bij staalplaat-betonvloeren worden de geprofileerde staalplaten de verloren bekisting en deels buigwapening. Dit leidt tot een zeer efficiënte bouwmetselwijze: minimale betonhoeveelheden, laag gewicht, hoge belastingen en optimale samenwerking met de onderliggende staalconstructie. De montage vereist aanzienlijk minder materieel dan traditionele kanalenplaten en openen mogelijkheden voor eenvoudige toevoegingen zoals optoppen en inbreiding in stedelijke omgevingen.

Geïntegreerde stalen vloerliggers betekenen dat de ligger volledig in de vloer is opgenomen, met de liggerhoogte grofweg gelijk aan de vloerdikte. De ligger steekt dus niet boven of onder de vloer uit en is omgeven door beton aan drie zijden. Dit concept vindt zijn oorsprong in Zweden en Engeland en is inmiddels een gangbaar bouwprincipe in moderne skeletconstructies.

Toepassingsmogelijkheden en voordelen

• Snelle plaatsing door prefab kanaalplaten of staalplaat-betonvloeren.
• Grote overspanningen mogelijk bij staalplaat-betonvloeren met onderlinge verbindingen en sparingen voor wapening.
• Laag gewicht en goede aanpassing aan onderliggende staalconstructie, wat vooral bij optoppen en inbreidingen van groot belang is.
• Efficiënte logistiek en transport, met just-in-time levering en standaardiseerde afmetingen van platen en liggers.

Details en werkwijze voor opvangen op staalconstructie

Bij het opvangen van breedplaatvloeren op staalconstructies is een zorgvuldige afstemming nodig tussen vloerdelen, liggers en kolomkaders. Belangrijke aspecten zijn de opleggingsdriehoeken, de rechtgetrokken oplegging van de vloer en de equivalente verdeling van krachten over de wand en de kolommen. De randkist dient zodanig te zijn ontworpen dat de belastingverdeling in de wand overeenkomt met de berekende trek- en drukkrachten. Indien er sprake is van een metaalrandkist, moet de oplegcorrectie worden toegepast om excentrische belasting te compenseren.

Bij in het werk gestorte vloeren dient het natte beton te voorkomen dat het hecht aan kalkzandsteen. Een dunne kunststof folie, zoals DPC-folie, kan dit voorkomen. Voor dakvloeren is een folie altijd aan te raden. Er zijn uitzonderingen wanneer de constructeur aanduidt dat er meer dwarskracht moet worden overgedragen naar de wand dan gebruikelijk. In die gevallen dient men extra aandacht te besteden aan oplegging en stijfheid van de wand.

Voor de oplegging van staalplaat-betonvloeren gelden standaard richtlijnen: de elementen worden op legvolgorde geladen en, afhankelijk van complexiteit, gehesen met vier- of achtprong hijsbanden via aangegeven hijspunten. De maximale afstanden tussen onderslagen en stempels hangen af van schildikte, type tralieliggers en de dikte van de druklaag. Legplannen van de uitvoerder geven de exacte toe te passen afstanden weer.

Constructieve aspecten en details voor opbouw

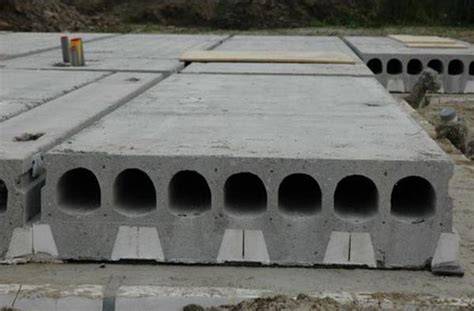

Een belangrijk detail is de communicatie tussen de vloerliggers en de kolomkaders: de ligger kan afgemonteerd worden met een onderflens die de koppen van de kanaalplaten draagt. De kopnaden worden vervolgens gewapend en gevuld met beton. Kanaalplaatvloeren kunnen tot 6 tot 17 meter overspanning bereiken en zijn daarmee bijzonder geschikt voor hoger gelegen verdiepingen. Voor bredere toepassingen bestaan ook ongeïsoleerde en hybride staalplaat-betonvloeren, die vooral bij verdiepingsvloeren en parkeergarages gunstig zijn.

Bij de montage dient rekening gehouden te worden met transporteisen en logistieke beperkingen. Just-in-time leveringen en een logistieke aanpak die rekening houdt met vrachten van circa 25 ton zijn gebruikelijk. De ondervloer en het выражение van de steunpunten moeten vlak en stabiel zijn, met voldoende draagkracht om de elementen op te kunnen leggen. In de bouwfase fungeren de prefab schil en de aanwezige tralieliggers als tijdelijke bekisting waarover gelopen kan worden voor de uitvoeringswerkzaamheden.

Praktijkvoorbeelden en referenties

Voorbeelden uit de praktijk tonen aan hoe staalplaat-betonvloeren gelden als efficiënte oplossing voor uitbreidingen en herontwikkelingen. Referenties zoals de transformatie van het voormalige GAK-gebouw in Amsterdam en uitbreidingen van kantoren demonstreren de toepassing van staalplaat-betonvloeren bij weinig beschikbare ruimte en hoge eisen aan draagkracht en flexibiliteit. Parkeergarages profiteren ook van slanke vloertypes en geringer gewicht, resulterend in minder wapening en een hogere beschikbare hoogte tussen verdiepingen.

Bij optoppen kan de combinatie van staalplaat-betonvloeren en kanaalplaatvloeren bijzonder voordelig zijn: extra verdiepingen realiseren met een minimale impact op bestaande constructies en voorzieningen. In parkeergarages leveren de pendel- en ribbenvloeren in combinatie met kanaalplaten eveneens aanzienlijke gewichtbesparingen op, wat de bouwlogistiek vereenvoudigt.

Technische specificaties en materiaalkader

De verschillende systemen hebben uiteenlopende breedtes, hoogte van liggers en overspanningen. Kanaalplaatvloeren hebben een onderzijde die vlak en zonder druklaag is, terwijl ribbenvloeren een constructieve ribstructuur bieden die samenwerkt met de druklaag. Vloeren met brede plaat of tralieliggers zijn eveneens mogelijk, elk met eigen voordelen qua geluiddemping en isolatie. Voor kabels en technische installaties kunnen de kanaalplaten optimaal worden benut met geïntegreerde ruimte voor leidingen en elektra.

Praktische tips voor toepassen in projecten

• Werk met geïntegreerde liggerhoogten die overeenkomen met de dikte van de kanaalplaatvloer.
• Implementeer just-in-time logistiek en plant de legvolgorde zorgvuldig om opslag op de bouwplaats te minimaliseren.
• Overweeg hybride staalplaat-betonvloeren bij verdiepingsvloeren die vries- en klimaatinstallaties vereisen.
• Bij randkistsystemen houd rekening met excentrische belasting en akoestische/ thermische eisen in wand- en vloerverbanden.

Technische opmerkingen en kwaliteitswaarschuwingen

Tijdens de bouwfase fungeren de prefab schil en de tralieliggers als tijdelijke bekisting; de spanning en stijfheid moeten voortdurend worden gecontroleerd. Bij onvoldoende oplegging of ontheffing van de randkist kunnen spanningsverlopen in de wand optreden. De stalen liggers moeten correct worden gelast aan de kopstukken van de kanaalplaten en de wapening in de sleuven moet volgens ontwerp plaatsvinden. De druklaag dient homogeen te zijn en de voegvullingen moeten consistent worden uitgevoerd.
