Een radiator aansluiten is een eitje wanneer je dit doet met materialen en producten van hoge kwaliteit. Bij Toppex bieden we diverse producten van hoge kwaliteit, die perfect zijn voor het aansluiten van een radiator. Je kunt voor het aansluiten van je nieuwe radiator bijvoorbeeld flexibele meerlagenbuizen gebruiken, die makkelijk toe te passen zijn in lastige bochten. Deze buizen kun je dan weer het beste combineren met perskoppelingen van hoge kwaliteit. Hiermee zorg je voor een goede, stevige afsluiting die niet lekt. Flexibele slangen zorgen ervoor dat je in elke ruimte te werk kunt, hoeveel of hoe weinig beweegruimte je ook hebt. Een radiator aansluiten is niet heel ingewikkeld; elke doe-het-zelver kan het met de juiste instructies en materialen.
Voorbereiding en uitgangspunten
Het gewenste resultaat van de radiator is het opwarmen van de kamer. De radiator doet dit met heet water wat vanuit de cv-ketel binnen komt. De warmte die van de radiator af komt, warmt de koude lucht op, waardoor deze omhoog stijgt. Wanneer je de nodige materialen bij ons bestelt voor 15:00, zorgen wij ervoor dat het dezelfde dag nog wordt verzonden. Is je bestelling boven de €50? Het onderhoud van een radiator is erg simpel en neemt bijna geen tijd in beslag. Is je radiator aangesloten op een cv-installatie? Dan heeft deze slechts ééns in de twee jaar onderhoud nodig. Het is uiteraard wel nodig om de radiator regelmatig met een spons of doekje en water en zeep af te doen, of deze af te stoffen. Verder is het zo nu en dan belangrijk om je radiator te ontluchten. Ook dit is een klusje dat elke doe-het-zelver makkelijk zelf kan doen.
Stapsgewijs plan: van selectie tot installatie
Een nieuwe radiator aansluiten doe je waarschijnlijk niet elk jaar. Grote kans dus dat je niet weet waar je moet beginnen. Daarom hebben wij een stappenplan geschreven om je op weg te helpen naar de perfecte nieuwe radiator voor in jouw huis. Van het kiezen van de juiste radiator tot het plaatsen van die nieuwe radiator. Het installeren van een radiator begint bij het kiezen van de juiste nieuwe radiator. Radiatoren verschillen in de hoeveelheid warmte die ze afgeven. Hoe meer vermogen (of capaciteit) de radiator heeft, hoe groter de warmteafgifte. Hoeveel vermogen jouw radiator nodig heeft, is afhankelijk van de ruimte waarin je de radiator gaat plaatsen. Hoe groter de ruimte, hoe meer vermogen je nodig hebt. Ook de gewenste temperatuur in die ruimte is van belang: in de badkamer geven we bijvoorbeeld vaak de voorkeur aan een hogere temperatuur dan in onze slaapkamer. Het is verstandig goed te berekenen welk vermogen je minimaal nodig hebt. Zo voorkom je koude ruimtes en te hoge stookkosten.
Trek de stekker bij de ketel uit het stopcontact om de CV-installatie uit te schakelen. Draai alle radiatorkranen open van alle radiatoren die hoger en gelijk hangen aan de radiator die je los wilt koppelen. Als de radiator die je los wilt koppelen zich op de laagste verdieping van het huis bevindt, monteer je een vulslang op de vul- en aftapkraan. Vervolgens draai je deze aftapkraan open. Draai met een ontluchtingssleutel de aftapkraan open en laat het water uit de installatie stromen. Draai de aftapper open van de radiator die je wilt vervangen. Draai met een sleutel de aan- en afvoerleidingen en de kraan van de radiator los. Schroef de beugels los en vang het eventuele restwater op. Let op: dit water kan vuil en zwart zijn. Als de oude radiator van de muur is, kun je het nieuwe model plaatsen!

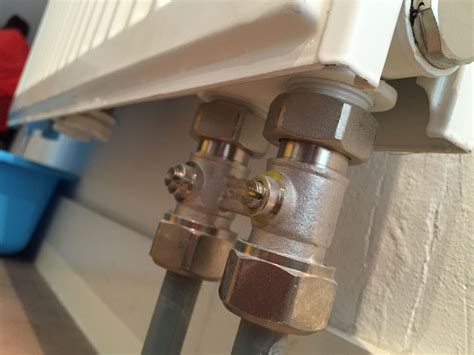

Voor het aansluiten van een nieuwe radiator heb je een aansluitset of aansluitblok nodig. De radiator moet altijd op de koudste plek in de badkamer hangen. Houd aan de boven- en onderzijde van de radiator ten minste 10 cm vrij. Zorg er ook voor dat de radiator minimaal 5 cm vrij van de wand hangt. Wanneer een verwarmingspijp door een muur heen moet, zorg dat het gat ruimer is dan de grootte van de pijp. Een radiator wordt aangesloten op de wateraanvoer. Deze aanvoer kan op verschillende plekken in de badkamer zitten en is bepalend voor welke aansluiting je radiator nodig heeft. De meest gangbare aansluitingen zijn links/rechts/onder en midden/onder. Dit geeft aan waar het water de radiator binnenkomt en weer naar buiten gaat. Je hebt daarbij keuze uit een haaks of recht model. Als de aanvoer uit de muur komt, heb je een haaks model nodig. Als de wateraanvoer uit de vloer komt, is er een recht aansluitblok nodig.
Aansluitingen en posities op de radiator
In oudere huizen komt de afvoer soms uit het plafond, waardoor de radiator niet goed opwarmt. Warme lucht stijgt op, dus met een afvoer uit het plafond warmen alleen de bovenste buizen van de radiator op. Met een afvoer uit het plafond heb je daarom een stromingsbuis nodig. Dit is een soort pin die je in de meest linkse of rechtse buis van de radiator plaatst. De stromingsbuis dwingt het water naar beneden te gaan, zodat het niet direct opstijgt en dus wel de hele radiator verwarmt. Is jouw nieuwe radiator hetzelfde type als de oude? Dan kunnen de aansluitingen van de oude radiator worden overgezet naar het nieuwe exemplaar. In dat geval kun je dus ook de oude bevestiging gebruiken. Bij een ander type radiator moeten nieuwe beugels op de muur gemonteerd worden, met pluggen en zware schroeven.
Bevestig de radiator-beugels waterpas aan de muur. Zorg ervoor dat er aan de boven- en onderzijde van de radiator ten minste 10 cm vrije ruimte is. Bevestig het ontluchtingskraantje en het aftapkraantje. LET OP: De aanvoer (het hoogste punt) en de afvoer (het laagste punt) moeten de langst mogelijke weg door de radiator afleggen. Dat wil zeggen dat je bijvoorbeeld links boven de aanvoer bevestigt en rechts onder de afvoer. Bevestig de kraan of thermostaatkraan en de afvoerverbinding op de radiator. Zorg dat je een aftakking van de ringleiding naar de radiator maakt. Neem de kortste weg naar de radiator, met zo min mogelijk bochten. En bevestig deze leiding met beugels aan de muur. De afstand tussen de beugels mag maximaal 1,2 meter zijn. Om bochten naar de radiator te maken, is een buigtang vereist. Deze kun je meestal wel ergens huren. Om de leidingen in te korten is een pijpensnijder nodig. Dan ben je ervan verzekerd dat de pijp recht is ingekort. Bevestig de aanvoer en afvoer/retour aan de verwarming met behulp van knelfittingen. Plaats de moer en de knelring over de leiding. Wanneer alles correct is aangesloten, kun je het systeem met water vullen. Het wordt aangeraden het bijvullen of afvullen te doen met zijn tweeën. Draai de radiatorkranen open en sluit de ontluchters. Zet druk op de leidingen. Op de manometer kun je de druk bijhouden. Vul de installatie tot circa 1.7 bar en draai vervolgens alle kranen weer dicht. Ontlucht de radiator die zich op het hoogste punt in huis bevindt. Draai de ontluchter open totdat er water uitkomt en sluit hem daarna weer. Controleer de druk. Is deze te laag? Vul de druk dan weer bij tot circa 1.7 bar. Herhaal deze stap totdat de radiatoren geen borrels geluid meer maken. Controleer nog eens of de drukmeter van de ketel een druk van 1,5 tot 2 bar aangeeft.
Tip en onderhoud
Het onderhoud van een radiator is eenvoudig en tijdsbesparend. Na installatie is het handig om periodiek te controleren op lekkages en om de ontluchters te controleren. Bij Toppex bieden wij producten van topkwaliteit en uitgebreide en duidelijke instructies voor al je klussen. Een verouderde webbrowser wordt genoemd in de tekst; wij raden altijd aan om met een recente browser te werken voor de handleidingen en tips.
Handleiding voor het vervangen van een radiator (Radiatorvervanging)
Diversiteit van radiatoren en geschikte aansluitingen
Er zijn veel soorten radiatoren met verschillende aansluitpunten. Daarom moet u de leiding waarschijnlijk eerst aanpassen. Als de leidingen bij de vloer uit komen, heeft u een vlakke of haakse aansluiting nodig; bij muuruitvoering kan een midden- of onderaansluiting het beste zijn. Een convectorradiator heeft een andere structuur en vereist een specifieke onderaansluiting. Voor een convectorput verwarming geldt dat de aanvoer en retour onder de vloer moeten komen; hoogstaande installatie zorgt voor optimale verdeling van warmteoverdracht. Een plintverwarmer is een compacte optie die in de plint wordt ingebouwd en via een stopcontact wordt aangestuurd.
Bij het aansluiten van een radiator kan het zijn dat u oude onderdelen wilt behouden of aanpassen. Klinkt dit allemaal al erg ingewikkeld? Bevestig de radiator-beugels waterpas aan de muur. Zorg ervoor dat er aan de boven- en onderzijde van de radiator ten minste 10 cm vrije ruimte is. De radiator moet ook minimaal 5 cm vrij van de wand hangen. Hou rekening met de lengte en positie van de leidingen; het kiezen van de juiste knelkoppelingen en het afmontage-onderblok zijn cruciaal om lekkage te voorkomen. Verleng de waterleiding waar nodig en buig ze met een buigtang naar de juiste positie.
Pakketinhoud en benodigde gereedschappen
Materialen: 3 Paneelradiator, Knelfittingen, Sanivesk PTFE tape 12mm x 12m, Gastec 10pp, Gereedschappen: Baseline verstelbare Engelse sleutel 250mm, Sencys inbussleutelset met kogelkop - 9 stuks, Metaalzaag, Virax potlood-afbramer met 3 lemmet, Rolmaat, Waterpas, Praxis bouwemmer 12 liter, Klopboormachine.
- Draag alle benodigde materialen aan en controleer de pagina’s met installatie-instructies.
- Volg het stappenplan stap voor stap en controleer op lekken na vullen en ontluchten.
- Maak de leidingen kort en recht; gebruik knelfittingen en knelringen voor een lekvrije verbinding.
- Controleer drukken: 1,5-2 bar in de ketel; bij lager druk bijvullen tot circa 1,7 bar.
